.svg){kind=icon}

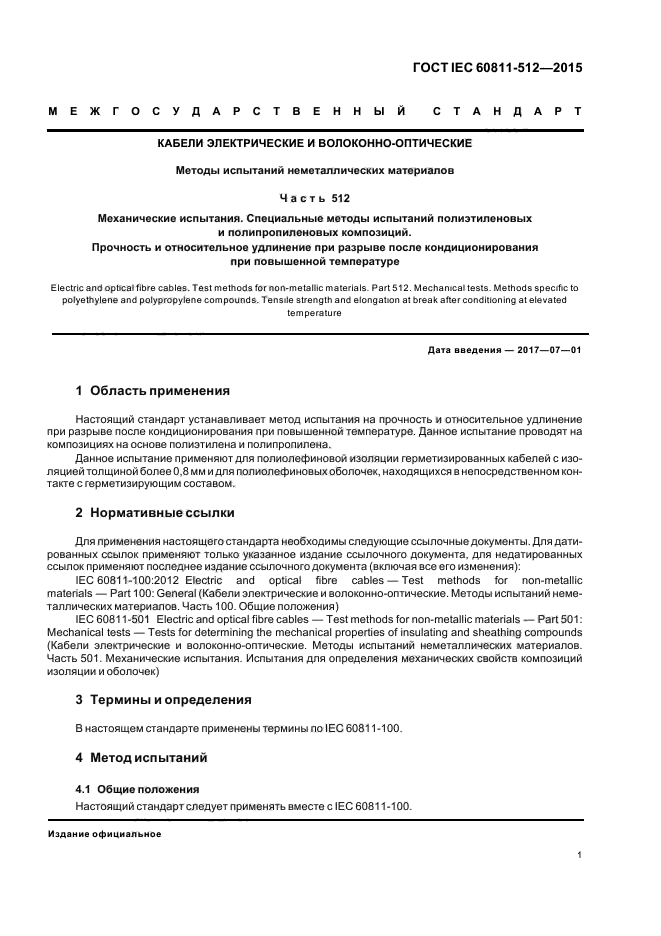

Настоящий стандарт устанавливает метод испытания на прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Данное испытание проводят на композициях на основе полиэтилена и полипропилена.
Данное испытание применяют для полиолефиновой изоляции герметизированных кабелей с изоляцией толщиной более 0,8 мм и для полиолефиновых оболочек, находящихся в непосредственном контакте с герметизирующим составом
| Обозначение: | ГОСТ IEC 60811-512-2015 |
| Статус: | действующий |
| Название рус.: | Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 512. Механические испытания. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре |
| Название англ.: | Electric and optical fibre cables. Test methods for non-metallic materials. Part 512. Mechanical tests. Methods specific to polyethylene and polypropylene compounds. Tensile strength and elongation at break after conditioning at elevated temperature |
| Дата актуализации текста: | 01.12.2016 |
| Дата актуализации описания: | 10.08.2017 |
| Дата издания: | 19.10.2016 |
| Дата введения в действие: | 01.07.2017 |
| Дата последнего изменения: | 13.07.2017 |
| Область и условия применения: | Настоящий стандарт устанавливает метод испытания на прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Данное испытание проводят на композициях на основе полиэтилена и полипропилена.
Данное испытание применяют для полиолефиновой изоляции герметизированных кабелей с изоляцией толщиной более 0,8 мм и для полиолефиновых оболочек, находящихся в непосредственном контакте с герметизирующим составом |

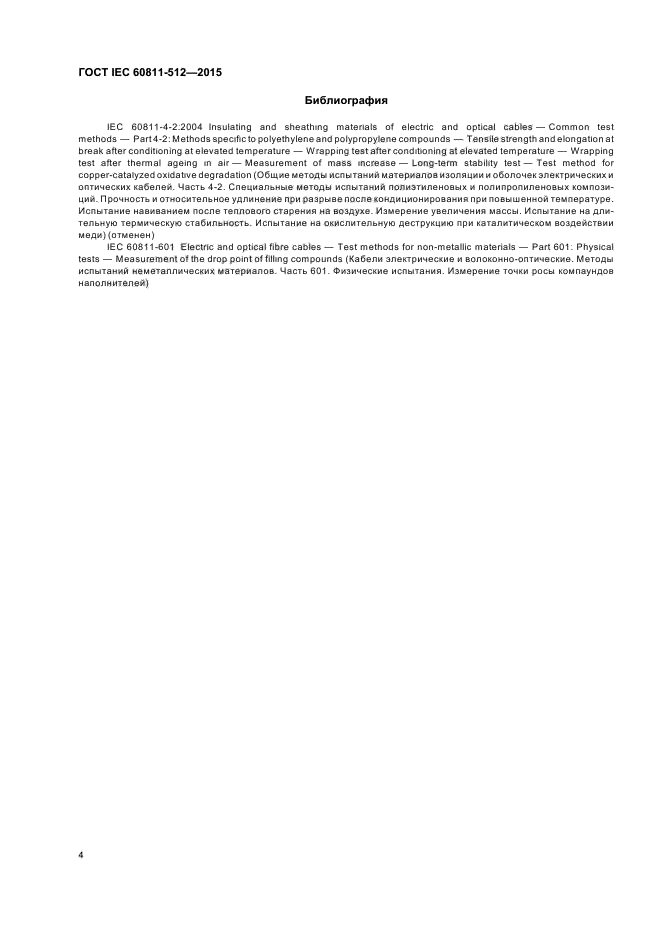

| Взамен в части: | ГОСТ IEC 60811-4-2-2011 в части раздела 8 «Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре» |
| Страниц: | 11 |

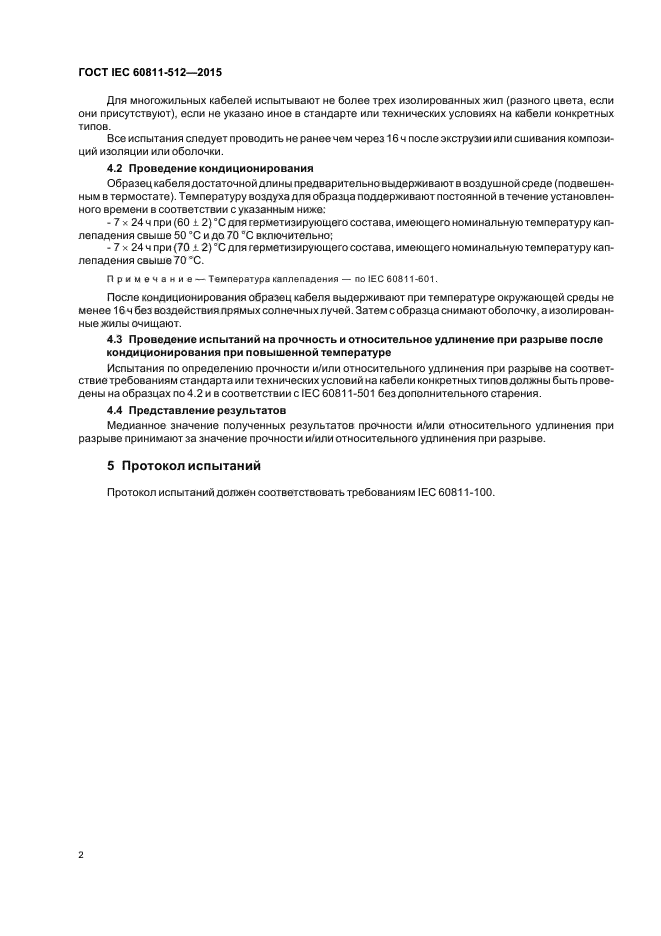

| Ссылки для скачивания: |
