ГОСТ 32484.4-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

Настоящий стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HV для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36, классов прочности 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150.
Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее 0,7fub x As (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации резьбового соединения.
Для этой цели компоненты болтокомплекта имеют следующие характеристики:
- высота гайки 0,8 диаметра резьбы;
- болт с укороченной длиной резьбы.
Болт и гайка согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку).

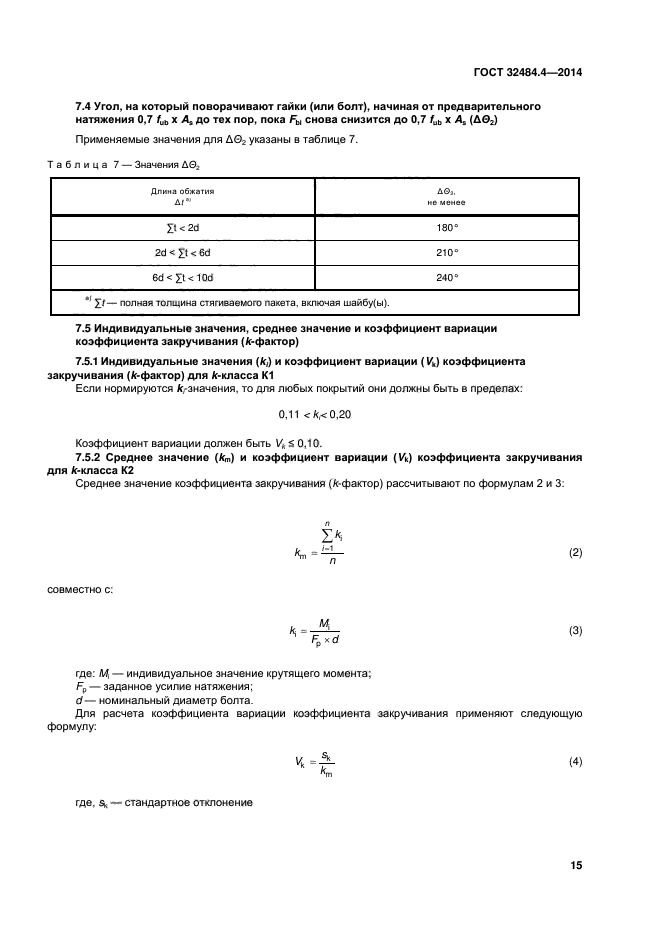

Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2.

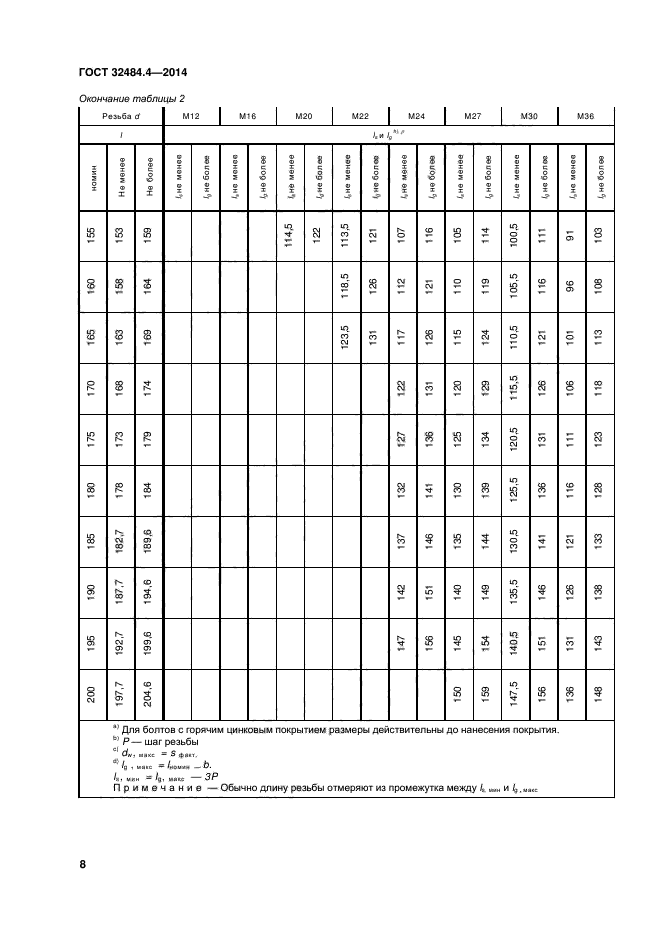

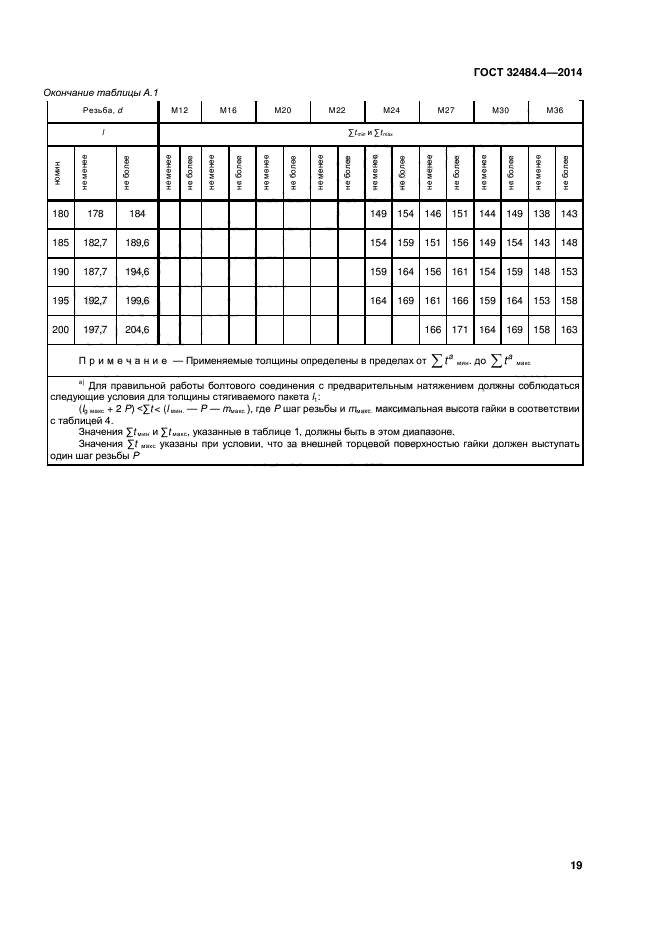

Выбор толщин обжимаемых элементов с учетом длины болта, высоты гайки и толщины шайб приведен в приложении А
