ГОСТ Р 50725-94

СОЕДИНИТЕЛЬНЫЕ ЛИНИИ
В КАНАЛАХ ИЗОБРАЖЕНИЯ

ОСНОВНЫЕПАРАМЕТРЫ

МЕТОДЫИЗМЕРЕНИЙ

ГОССТАНДАРТРОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Министерством связи РоссийскойФедерации

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосстандарта России от 26.12.94 № 360

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р50725-94

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

В КАНАЛАХ ИЗОБРАЖЕНИЯ

Основныепараметры. Методы измерений

Television broadcasting picturechannels connecting lines.

Дата введения1996-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяетсяна соединительные линии в каналах изображения, организованных телевизионными стволамирадиорелейных систем передачи, волоконнооптическими системами передачи,коаксиальными кабелями, и устанавливает требования к основным параметрамсоединительных линий и методы их измерений.

В настоящем стандарте принятытермины, определения и сокращения по ГОСТ 21879. Переченьосновных параметров определен по ГОСТ19463.

2 НОРМАТИВНЫЕ ССЫЛКИ

В стандарте имеются ссылки наследующие стандарты.

ГОСТ7845-92 Система вещательного телевидения. Основные параметры. Методыизмерений

ГОСТ18471-83 Тракт передачи изображения вещательного телевидения. Звенья трактаи измерительные сигналы

ГОСТ19463-89 Магистральные каналы изображения радиорелейных и спутниковыхсистем передачи. Основные параметры и методы измерений

ГОСТ 21879-88Телевидение вещательное. Термины и определения

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Соединительные линии (СЛ)предназначены для соединения телевизионных аппаратных телерадиоцентров смеждугородными телевизионными аппаратными, магистральными или внутризоновымиканалами изображения, телевизионными передатчиками и междугородныхтелевизионных аппаратных с магистральными или внутризоновыми каналамиизображения и телевизионными передатчиками.

3.2 СЛ не имеют переприемов повидеочастоте.

3.3 СЛ организуются телевизионнымистволами радиорелейных систем передачи, волоконнооптическими системамипередачи, коаксиальными кабелями.

3.4 Нормы на основные параметры СЛ,организуемые телевизионными стволами радиорелейных систем передачи иволоконнооптическими системами передачи, приведены в таблицах 1-3¹⁾

Таблица 1

Нормына основные параметры СЛ в каналах изображения

¹) СЛ с преобразованиемспектра

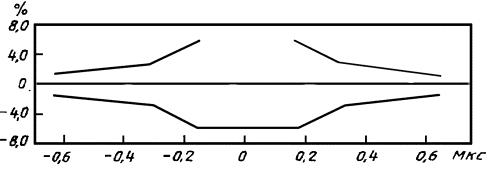

Рисунок 1

Рисунок 2

Таблица 2

Координатыточек перегиба импульсной характеристики (рисунок 1)

Таблица 3

Координатыточек перегиба АЧХ (рисунок 2)

3.5 Нормы на основные параметрыСЛ, организуемые коаксиальным кабелем с корректором, приведены в таблице 4¹⁾

Таблица 4

Нормына основные Параметры СЛ, организуемых коаксиальным кабелем с корректором

¹⁾СЛ без преобразования спектра

4 ОСНОВНЫЕПАРАМЕТРЫ

Нормируются следующие основныепараметры СЛ:

- импульсная характеристика

- относительная неравномерность плоскойчасти прямоугольных импульсов частоты строк

- относительная неравномерностьплоской части прямоугольных импульсов частоты полей

- различие в усилении сигналовяркости и цветности

- расхождение во времени междусигналами яркости и цветности

- амплитудно-частотная характеристика(АЧХ);

- нелинейность сигнала яркости;

- дифференциальное усиление;

- дифференциальная фаза;

- отклонение размаха синхронизирующихимпульсов строк от номинального значения;

- перекрестное искажение«цветность-яркость»;

- отношение сигнала яркости квзвешенной флюктуационной помехе;

- отношение сигнала яркости кодночастотной периодической помехе;

- отношение сигнала яркости к фоновойпомехе;

- отклонение установочногокоэффициента передачи канала от номинального значения;

- изменение коэффициента передачиканала за период средней продолжительности;

5 МЕТОДЫ ИЗМЕРЕНИЙ

5.1 Требования к средствам измерений 1)

¹⁾При отсутствии средствизменений необходимой точности рекомендуется перед изменениями сверить их врежиме, обеспечивающем заданную точность.

5.1.1 Генератор телевизионныхизмерительных сигналов должен обеспечивать:

- формирование измерительных сигналовI, II, III ,IV испытательныхстрок по ГОСТ18471 и введение этих сигналов в испытательные строки гасящего импульсаполей полного цветового телевизионного сигнала или любого из измерительныхпериодических сигналов 1; 2; 3.1 и 3.2 по ГОСТ18471, возможность включения сигнала гашения полей при передачеизмерительных периодических сигналов 1; 2; 3.1 и 3.2 по ГОСТ18471;

- выходное сопротивление 75 Ом призатухании несогласованности не менее 34 дБ.

Примечание - Временнаянестабильность строчных синхроимпульсов должна соответствовать ГОСТ7845, частота строк f = (15625 ± 0,016) Гц.

5.1.2 Осциллограф с блоком выделения строки со следующимиосновными параметрами:

- вертикальный размер осциллограммы -не менее 80 мм;

- входное сопротивление - 75 Ом призатухании несогласованности не менее 34 дБ;

- минимальный коэффициентвертикального отклонения - 0,01 В/см;

- основная погрешность измерениявременных интервалов - не более 5 %;

- время установления переходного процесса- не более 30 нс;

- основная погрешность измеренияразмахов сигналов от 0,05 до 1,5 В - не более 1 %;

- неравномерность (АЧХ) каналавертикального отклонения в полосе частот от 0 Гц по постоянному току до 6 МГц -не более 2%;

- наличие режима развертки любой телевизионной строки или еечасти в, каждом; поле.

5.1.3 Анализатор искаженийтелевизионных измерительных сигналов со следующими основными характеристиками:

- входное сопротивление - 75 Ом, призатухании несогласованности не менее 34 дБ;

- отклонение размаха импульсаопорного белого от номинального значения с погрешностью, не превышающей ± (0,5+ 0,1/В/) ¹⁾ ;

- отклонение размаха синхронизирующихимпульсов строк от номинального значения с погрешностью, не превышающей ± (1 +0,1/B/) ¹⁾ ;

- неравномерность плоской частиимпульсов частоты полей с погрешностью, не превышающей ± (0,5 + 0,1/В/)

- неравномерность плоской частиимпульса опорного белого с погрешностью, не превышающей ± (0,5 + 0,1/В/)

- отклонение размахасинусквадратичного 2 Т импульса от размаха импульса опорного белого спогрешностью, не превышающей

±(0,5 + 0,1/В) ¹⁾;

- неравномерность АЧХ на шестидискретных частотах с погрешностью, не превышающей ± (1 + 0,1/В/)^1);

- различие в усилении сигналовяркости и цветности с погрешностью, не превышающей ± (1 + 0,1/В/)¹⁾;

- расхождение во времени сигналовяркости и цветности с погрешностью, не превышающей ± (5 + 0,1/В/ ¹⁾ ;

- различие в усилении сигналовяркости и цветности с погрешностью, не превышающей ± (1 + 0,1/В/)^1);

- нелинейность сигнала яркости спогрешностью, не превышающей ± (1 + 0,1/В/) ¹⁾ ;

- дифференциальное усиление спогрешностью, не превышающей ± (0,5 + 0,1/В/) ¹⁾ ;

-дифференциальную фазу спогрешностью, не превышающей ± (0,5 + 0,1/В/) ¹⁾ ;

- перекрестное искажение«цветность-яркость» с погрешностью, не превышающей ± (0,5 + 0,1/В/) ¹⁾ ;

- отношение сигнала яркости кэффективному напряжению взвешенного флюктуационного шума при использованииуниверсального взвешивающего фильтра с погрешностью, не превышающей ±1,0 дБ вдиапазоне до 60 дБ, с погрешностью, не превышающей ±2,0 дБ в диапазоне 60-70дБ;

- отношение сигнала яркости к размахуфоновой помехи частоты сети и ее гармоник с погрешностью, не превышающей ± 1,0дБ в диапазоне до 50 дБ, с погрешностью ± 2,0 дБ в диапазоне 50-60 дБ.

¹) В -величина измеряемогопараметра.

5.1.4 Вольтметр эффективных значенийсигналов произвольной формы для измерения эффективного значения флюктуационнойпомехи со следующими основными параметрами:

- входное сопротивление - 75 Ом при затуханиинесогласованности не менее 34 дБ;

- пределы измерений - 0,2-25 мВ;

- диапазон спектра частот измеряемыхсигналов - 0,01-6 МГц;

- основная погрешность измерения неболее ±5,0 %.

5.1.5 Селективный вольтметр эффективныхзначений со следующими основными параметрами:

- входное сопротивление - 75 Ом призатухании несогласованности не менее 34 дБ;

- диапазон измерений - 0,15-10 мВ;

- диапазон спектра частот измеряемыхсигналов - 0,001-6 МГц;

- основная погрешность измерения - неболее +5 %.

5.2 Подготовка к измерениям

5.2.1 Перед началом измеренийизмерительную аппаратуру подключают к измеряемой СЛ.

5.2.2 Корпуса всех устройств,входящих в схему измерения, заземляют.

5.2.3 Измерения проводят при температуреокружающей среды от 5 до 35°С.

5.2.4 Измерительную аппаратурувключают не менее чем за 30 мин до начала измерений.

5.2.5 При измерениях по периодическимизмерительным сигналам генератор измерительных сигналов должен работать врежиме формирования периодических измерительных сигналов 1 и 2 (без кадровогосинхросигнала).

При измерениях измерительным сигналомиспытательных строк генератор должен работать в режиме формирования одного изпериодических измерительных сигналов 1; 2; 3.1, 3.2 с передачей в интервалегасящего импульса полей измерительных сигналов I, II, III , IV испытательных строк(в строках с номерами 20, 21, 333, 334 по ГОСТ 7845) либо в режиме введенияэтих измерительных сигналов в интервал гасящего импульса полей полногоцветового телевизионного сигнала. В случае измерений, осуществляемых дважды припередаче через канал изображения измерительных сигналов 3.1 и 3.2 по ГОСТ18471, результатом измерения считают значения, наиболее отличающиеся отнормы.

5.3 Проведение измерений

Измерения проводят по ГОСТ19463.
