ВИБРАЦИЯ

МЕТОДЫ И СРЕДСТВА ЗАЩИТЫ

КЛАССИФИКАЦИЯ

ГОСТ 26568-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР

Постановлением Государственного комитета СССР по стандартамот 26 июня 1985 г. № 1924 срок введения установлен

с 01.01.87

Несоблюдение стандарта преследуетсяпо закону

Настоящий стандарт устанавливает классификацию методов исредств защиты от вибрации (далее - виброзащиты).

Пояснения некоторых терминов, применяемых в стандарте,приведены в справочном приложении 1.

Структурная схема классификации методов виброзащитыприведена в справочном приложении 2.

(Измененнаяредакция, Изм. № 1).

1. КЛАССИФИКАЦИЯ МЕТОДОВ ВИБРАЦИОННОЙ ЗАЩИТЫ

1.1. Методы защиты по отношению к источнику возбуждениявибрации подразделяют:

методы, снижающие параметры вибрации воздействием наисточник возбуждения;

методы, снижающие параметры вибрации на путях еераспространения от источника возбуждения.

1.2. Методы защиты, снижающие вибрацию воздействием наисточник возбуждения, по виду возбуждения подразделяют:

методы, снижающие силовое возбуждение вибрации;

методы, снижающие кинематическое возбуждение вибрации;

методы, снижающие параметрическое возбуждение вибрации;

методы, снижающие самовозбуждение вибрации.

1.2.1. Методы, снижающие силовое возбуждение вибрации, повиду реализации подразделяют:

методы уравновешивания;

методы, снижающие возбуждение изменением конструктивныхэлементов источника возбуждения вибрации;

методы, снижающие возбуждение изменением частоты вибрацииисточника возбуждения вибрации;

методы, снижающие возбуждение изменением характеравынуждающих сил или (и) моментов, обусловленных рабочим процессом в машине.

1.2.2. Методы, снижающие кинематическое возбуждениевибрации, по виду реализации подразделяют:

методы, снижающие возбуждение изменением конструктивныхэлементов машин и строительных конструкций;

методы, снижающие возбуждение уменьшением неровностейпрофиля пути самоходных и прицепных машин;

методы, снижающие возбуждение повышением нивелирующейспособности опорных элементов самоходных и прицепных машин.

1.2.3. Методы уравновешивания по виду движения инерционныхмасс источника возбуждения вибрации подразделяют:

методы уравновешивания вращающихся масс;

методы уравновешивания поступательно-движущихся масс;

методы уравновешивания сложно-движущихся масс.

1.3. Методы, снижающие передачу вибрации на путях еераспространения, по виду реализации подразделяют:

методы, снижающие передачу вибрации использованиемдополнительных устройств, встраиваемых в конструкцию машин, в строительныеконструкции и сооружаемых на путях распространения вибрации;

методы, снижающие передачу вибрации изменениемконструктивных элементов машин и строительных конструкций;

методы, снижающие передачу вибрации использованиемдемпфирующих покрытий;

методы, снижающие передачу вибрации антифазнойсинхронизацией двух или нескольких источников возбуждения вибрации.

1.3.1. Методы, снижающие передачу вибрации использованием дополнительныхустройств, встраиваемых в конструкцию машин и строительные конструкции,подразделяют по принципу действия:

методы виброизоляции;

методы виброгашения.

1.3.1.1. Методы виброизоляции подразделяют:

по использованию дополнительного источника энергии

методы пассивной виброизоляции,

методы активной виброизоляции;

по виду снижаемого динамического воздействия

методы силовой виброизоляции,

методы кинематической виброизоляции.

1.3.1.2. Методы виброгашения по использованиюдополнительного источника энергии подразделяют:

методы пассивного виброгашения;

методы активного виброгашения.

1.4. Классификация по методамзащиты человека-оператора.

1.4.1. Методы защиты человека-оператора по организационномупризнаку подразделяют:

методы коллективной виброзащиты;

методы индивидуальной виброзащиты.

1.4.2. Методы, снижающие вибрацию на путях еераспространения, по наличию контакта оператора с вибрирующим объектомподразделяют:

методы, снижающие передачу вибрации при контакте операторас вибрирующим объектом;

методы, снижающие передачу вибрации исключением контактаоператора с вибрирующим объектом.

1.4.2.1. Методы, снижающие передачу вибрации исключениемконтакта оператора с вибрирующим объектом подразделяют:

методы, использующие дистанционное управление;

методы, использующие автоматический контроль исигнализацию;

методы, использующие ограждение.

2. КЛАССИФИКАЦИЯ КОЛЛЕКТИВНЫХ СРЕДСТВ ВИБРАЦИОННОЙЗАЩИТЫ

2.1. Средства виброзащиты в зависимости от принципадействия подразделяют:

средства виброизоляции;

средства виброгашення.

2.2. Средства виброзащиты(СВ) по структурному признаку подразделяют:

простые;

составные.

(Измененнаяредакция, Изм. № 1).

2.2.1. Составные СВ по порядку включения простых СВподразделяют:

СВ с последовательным включением простых СВ;

СВ с параллельным включением простых СВ;

СВ с комбинированным включением простых СВ.

2.2.2. Средства виброзащиты по использованиюдополнительного источника энергии подразделяют:

пассивные;

активные.

2.2.2.1. Пассивные средства виброзащиты (ПСВ) по управляемостиподразделяют:

нерегулируемые;

регулируемые.

2.2.2, 2.2.2.1 (Измененная редакция, Изм.№ 1).

2.2.2.2. Регулируемые ПСВ по типу изменяемых параметровподразделяют:

ПСВ с изменением характеристики инерционного элемента;

ПСВ с изменением характеристики упругого элемента;

ПСВ с изменением характеристики демпфирующего элемента;

ПСВ с изменением климатических характеристик направляющегоустройства;

ПСВ с изменением кинематических характеристик механизмапреобразования движения инерционного элемента;

ПСВ с изменением нескольких характеристик повышеперечисленным признакам.

2.2.2.3. Активные средства виброзащиты (АСВ) подразделяют:

по назначению

АСВ, предназначенные для поддерживания относительногостатического положения объекта виброзащиты,

АСВ, предназначенные для поддерживания относительногостатического положения и требуемых динамических характеристик объектавиброзащиты;

по принципу управляемости

АСВ с управлением параметрами по динамическимхарактеристикам источника возбуждения вибрации,

АСВ с оптимальным управлением параметрами по динамическимхарактеристикам объекта виброзащиты,

АСВ с управлением параметрами по допустимым значениямдинамических характеристик объекта виброзащиты;

по принципу постоянства параметров

АСВ с постоянными параметрами,

АСВ с переменными параметрами.

2.2.2.4. Регулируемые средства виброзащиты взависимости от типа изменяемых параметров подразделяют:

АСВ с регулированием характеристики инерционного элемента;

АСВ с регулированием характеристики упругого элемента;

АСВ с регулированием характеристики демпфирующего элемента;

АСВ с регулированием кинематических характеристикнаправляющего устройства;

АСВ с регулированием кинематических характеристик механизмапреобразования движения инерционного элемента;

АСВ с регулированием нескольких характеристик повышеперечисленным признакам.

2.2.2.3, 2.2.2.4 (Измененная редакция, Изм.№ 1).

2.3. Средства виброгашения по принципу действияподразделяют:

ударные виброгасители;

динамические виброгасители.

2.3.1. Ударные виброгасители (УВГ) подразделяют:

по числу степеней свободы инерционного элемента

УВГ с одной степенью свободы,

УВГ с двумя и более степенями свободы;

по управляемости

нерегулируемые,

регулируемые;

по характеру действия

УВГ с односторонними ограничителями,

УВГ с двусторонними ограничителями;

по конструктивному признаку

пружинные,

маятниковые,

плавающие.

2.3.1.1. УВГ с одной степенью свободы по виду вибрацииинерционного элемента подразделяют:

УВГ с поступательной вибрацией инерционного элемента;

УВГ с угловой вибрацией инерционного элемента.

2.3.2. Динамические виброгасители (ДВГ) подразделяют:

по числу степеней свободы инерционного элемента

ДВГ с одной степенью свободы,

ДВГ с двумя и более степенями свободы;

по управляемости

нерегулируемые,

регулируемые;

по конструктивному признаку

пружинные;

катковые;

маятниковые;

эксцентриковые;

гидравлические;

пневматические.

(Измененнаяредакция, Изм. № 1).

2.3.2.1. ДВГ с одной степенью свободы по виду вибрацияинерционного элемента подразделяют на:

ДВГ с поступательной вибрацией инерционного элемента;

ДВГ с угловой вибрацией инерционного элемента.

2.3.2.2. Регулируемые ДВГ подразделяют:

по типу изменяемых параметров

ДВГ с регулированием характеристик инерционного элемента,

ДВГ с регулированием характеристик упругого элемента,

ДВГ с регулированием характеристик демпфирующего элемента,

ДВГ с регулированием нескольких характеристик повышеперечисленным признакам,

ДВГ с регулированием кинематических характеристикнаправляющего устройства,

ДВГ с регулированием кинематических характеристик механизмапреобразования движения инерционного элемента;

по способу изменения параметров

регулируемые вручную,

регулируемые автоматически.

(Измененнаяредакция, Изм. № 1).

2.3.2.3. Регулируемые автоматически ДВГ по использованиюдополнительной энергии подразделяют на:

ДВГ с пассивной настройкой,

ДВГ с активной настройкой.

2.3.2.4. ДВГ с активной настройкой по принципу управленияподразделяют:

ДВГ с управлением параметрами по предельным значениям динамическиххарактеристик объекта виброзащиты,

ДВГ с оптимальным управлением параметрами по динамическимхарактеристикам объекта виброзащиты.

2.4. Классификация составныхэлементов средств виброзащиты

2.4.1. Упругие элементыподразделяют:

по управляемости

нерегулируемые,

регулируемые;

по типу упругой характеристики

линейные,

нелинейные;

по конструктивному признаку

металлические,

полимерные,

волокнистые,

пневматические,

гидравлические,

электромагнитные.

2.4.2. Демпфирующие элементы подразделяют

по автономности

автономные,

элементы, встроенные в одну из составных частей простыхсредств;

по управляемости

нерегулируемые,

регулируемые;

по характеристике демпфирования

линейные,

нелинейные;

по виду демпфирования

элементы с сухим трением,

элементы с вязким трением,

элементы с внутренним трением;

по направлению действия диссипативной силы

односторонние,

двусторонние;

по конструктивному признаку

объемно-проволочные,

полимерные,

волокнистые,

фрикционные,

пневматические,

гидравлические,

электромагнитные.

2.4.3. Инерционные элементы по признаку связи с объектомвиброзащиты подразделяют:

жестко связанные;

связанные через упругие элементы;

связанные через демпфирующие элементы;

связанные через направляющие устройства;

связанные через механизмы преобразования движения.

2.4.4. Направляющие устройства подразделяют:

по виду применяемого механизма

плоские,

объемные;

по числу степеней свободы объекта виброзащитыили (и) инерционного элемента

обеспечивающие одну степень свободы,

обеспечивающие две и более степени свободы;

по конструктивному признаку

рычажные направляющие устройства с вращательными парами,

рычажные направляющие устройства с поступательными парами,

направляющие устройства с поступательными парами.

2.4.4.1. Направляющие устройства, обеспечивающие однустепень свободы, подразделяют:

направляющие устройства с поступательной вибрацией объектавиброзащиты или (и) инерционного элемента;

направляющие устройства с угловой вибрацией объектавиброзащиты или (и) инерционного элемента.

2.4.5. Механизмы преобразования движения инерционногоэлемента подразделяют:

по виду вибрации инерционного элемента

механизмы с поступательной вибрацией,

механизмы с угловой вибрацией;

по конструктивному признаку

механические,

пневматические,

гидравлические,

электромагнитные.

2.4.6. Силовые приводы активных средств виброзащиты поконструктивному признаку подразделяют:

механические;

пневматические;

гидравлические;

электромагнитные.

2.4.7. Виброизмерительные преобразователи кинематических идинамических параметров подразделяют:

по типу измеряемого параметра

преобразователи виброперемещения,

преобразователи виброскорости,

преобразователи виброускорения,

преобразователи силы;

по конструктивному признаку

электрические,

пневматические,

гидравлические,

механические.

2.4.8. Регуляторы активных средств виброзащитыподразделяют:

по принципу действия

непрерывные,

дискретные;

по конструктивному признаку

механические,

пневматические,

гидравлические,

электрические.

2.5. Средства индивидуальной защиты (СИЗ) от вибрации поместу контакта оператора с вибрирующим объектом подразделяют: СИЗ рукоператора; СИЗ ног оператора; СИЗ тела оператора; СИЗголовы оператора (подголовники).

(Измененнаяредакция, Изм. № 1).

2.5.1. СИЗ рук оператора подразделяют на: рукавицы; перчатки;вкладыши; прокладки.

2.5.2. СИЗ ног оператора подразделяют на: обувь; подметки;наколенники.

2.5.1, 2.5.2. (Новая редакция, Изм.№ 1).

2.5.3. СИЗ тела оператора по форме исполнения подразделяют:нагрудники; пояса, специальные костюмы.

ПРИЛОЖЕНИЕ 1
Справочное

ПОЯСНЕНИЯ НЕКОТОРЫХ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В СТАНДАРТЕ

Пояснение терминов вибрации,вибрационная защита, демпфирование вибрации, диссепативная сила, виброизоляция,динамическое гашение вибрации, активная виброзащита, пассивная виброзащита,динамический виброгаситель - по ГОСТ 24346-80.

(Измененнаяредакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Справочное

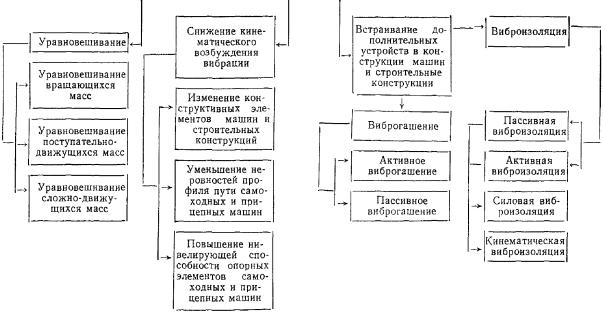

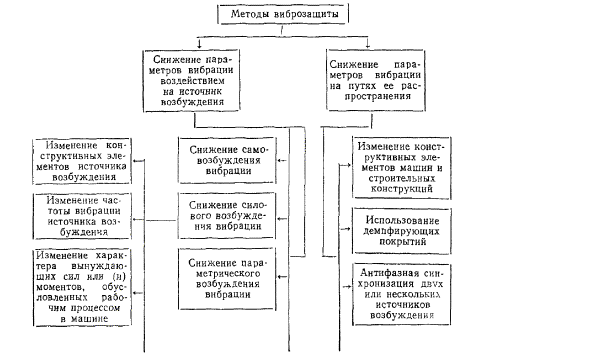

СТРУКТУРНАЯ СХЕМА КЛАССИФИКАЦИИ МЕТОДОВ ВИБРОЗАЩИТЫ
