ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИСТОЧНИКИ БЕТА-ИЗЛУЧЕНИЯ
РАДИОНУКЛИДНЫЕ ЗАКРЫТЫЕ
МЕТОДЫИЗМЕРЕНИЯ ПАРАМЕТРОВ
ГОСТ 26306-84
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПостановлениемГосударственного комитета СССР по стандартам от 25 октября 1984 г. № 3650 срок действияустановлен
с 01.01.86
до 01.01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется назакрытые радионуклидные источники бета-излучения (далее - источники) и устанавливаетметоды измерения основных радиационных параметров источников (далее - ОРП) в следующих диапазонах радиационныхпараметров и максимальной энергии бета-излучения:
внешнего излучения от 10 до 1 - 1·104 с-1 при максимальной энергии бета-излучения от48 до 640 фДж (от 0,3 до 4,0 МэВ) - абсолютный метод;
внешнего излучения от 2 до 8·107 с-1при максимальной энергии бета-излучения от 48 до 640 фДж (от 0,3 до 4,0 МэВ) -относительный метод;
внешнего излучения от 1·106до 3·1012 с-1 при максимальнойэнергии бета-излучения от 32 до 570 фДж (от 0,2 до 3,5 МэВ) - абсолютный метод;
активности бета-излучающих радионуклидов 5 - 2·108Бк при максимальной энергии бета-излучения 48- 640 фДж (0,3 - 4,0 МэВ) - относительный метод;
мощности поглощенной дозы (МПД) 1·104 - 1 Гр·с-1 при максимальной энергиибета-излучения 16 - 640 фДж (0,1 - 4,0 МэВ) - абсолютный метод;
мощности поглощенной дозы 1,4·10-4- 1,4·10-1Гр·с-1при максимальной энергиибета-излучения 16 - 640 фДж (0,1 - 4,0 МэВ ) - относительный метод.
Стандарт не распространяется на методыаттестации эталонных, образцовых и рабочих источников.
Термины, применяемые в стандарте, иопределения по ГОСТ25504-82 и ГОСТ15484-81.
(Измененная редакция, Изм. № 1).
1.1. Метод распространяется наплоские источники на электропроводящих подложках с внешним излучением 10 - 1·104с-1. Диапазон максимальной энергии бета-частиц48 - 640 фДж (0,3 - 4,0 МэВ). Диаметр подложки источников должен быть не более35 мм, а высота источника вместе с защитным покрытием не должна превышать 2,0мм. Толщина слоя радиоактивного вещества вместе с электропроводящим защитнымпокрытием не должна превышать 25 мг/см2.
1.2. Метод основан нарегистрации внешнего бета-излучения источника в телесном угле 2p стерадианс помощью пропорционального 2p-счетчикаабсолютным методом.
1.3. Средства измерений, вспомогательные устройства
1.3.1.Измерительная установка с пропорциональным 2p-счетчикомбета-излучения (далее - установка) для измерения внешнего бета-излучения источников,удовлетворяющая следующимтребованиям:
установка должна обеспечивать проведениеизмерений в телесном угле 2p стерадиан;
центр измеряемого источника должен совпадатьс вертикальной осью симметрии источника;
установка должна обеспечивать сходимостьрезультатов измерений в пределах ± 2 %;
протяженность пологого участка счетнойхарактеристики (плато) установки должна быть не менее 100 В, наклон плато недолжен превышать 2 % на 100 В;
эффективность регистрации бета-излучения наустановке должна быть не ниже 99 %, а фон установки должен быть не более 5 имп·с-1.
Установка должна включать в себя следующиеосновные элементы:
блок детектора - пропорциональный 2p-счетчик;
высоковольтный стабилизированный источникпитания с регулировкой напряжения в пределах 1,5 - 3,0 кВ, имеющийнестабильность выходного напряжения за 7 ч непрерывной работы не более 0,5 %, нестабильность при изменениинапряжения сети на ± 10 % не более 0,5 %, пульсацию выходного напряжения неболее 50 мВ на 1000 В;
блок линейного усилителя-дискриминатораамплитуд импульсов с минимальным порогом срабатывания по входу не более 0.05мкА;
блок регистрации импульсов с разрешающимвременем по двойным импульсам не более 1 мкс.
Приборы, входящие в установку, должны бытьповерены в установленном порядке.
1.3.2.Контрольные или образцовые источники бета-излучения 2-го разряда с подложкойдиаметром не более 35 мм, толщиной не более 2 мм, покрытые металлизированнойпленкой, с внешним излучением в диапазоне 10 - 10·103c-1, аттестованные вустановленном порядке.
1.3.3. Дваконтрольных источника бета-излучения на одинаковых электропроводящих подложкахдиаметром 8 - 12 мм, активность радионуклида в которых обеспечивает скоростьсчета в 2p-счетчикеустановки в пределах 3·103 - 7·103 имп·с-1.
1.4. Условия проведения измерений
Измерения внешнего бета-излучения источникапроводят в условиях, соответствующих рабочим условиям для используемойаппаратуры.
1.5. Подготовка к измерениям
1.5.1.Подготовку установки к проведению измерений проводят в соответствии стехнической документацией на установку.
1.5.2. Привводе установки в эксплуатацию или после ее ремонта, при смене рабочего газасчетчика, но не реже раза в месяц, снимают счетную характеристику установки сиспользованием образцового или контрольного источника бета-излучения.
1.5.2.1.Помещают источник в счетчик установки и ступенями повышают напряжение насчетчике. Для каждого фиксированного напряжения три раза измеряют скоростисчета импульсов с временем единичного измерения, выбираемым из условия
, (1)
где Тс- время единичного измерения при фиксированномнапряжении на счетчике, с;
п -скорость счета импульсов установки, имп.·с-1.
1.5.2.2. Длякаждого фиксированного значения напряжения рассчитывают среднее значение скоростисчета импульсов. Если максимальное отклонение измеренного значения скоростисчета от среднего при данном значении напряжения превышает 2%, измерения приэтом значении напряжения повторяют.
1.5.2.3. Платовыделяют из условия, чтобы при напряжениях, соответствующих началу и концуплато, различие средних значений скорости счета не превышало 3 %.
1.5.2.4.Протяженность плато вычисляют по формуле
DVp= Vp2 - Vp1, (2)
где DVp - протяженность плато, В;
Vp1,Vp2 -напряжения начала и конца плато соответственно, В.
1.5.2.5. Наклонплато вычисляют по формуле
, (3)
где Кр-наклон плато, %/В;
n1, n2 - скоростисчета импульсов при напряжениях, соответствующих началу и концу плато, имп·с-1.
1.5.2.6.Рабочее напряжение 2p-счетчикавычисляют по формуле
Vp = 1/2 (Vp1+Vp2), (4)
где Vp - рабочее напряжение 2p-счетчика,В.
1.5.3. Привводе установки в эксплуатацию, после ее ремонта, а также при сменерабочего газа счетчика, но не реже раза в месяц, проверяют сходимость результатовизмерений.
Сходимость результатов измерений,характеризуемую средним квадратическим отклонением (СКО) результата измерения,проверяют путем многократных (не менее 20 раз) измерений с одним и тем жеобразцовым источником бета-излучения при рабочем напряжении на 2p-счетчике. Оценку СКО результата измерения (S) проводят по СТ СЭВ 876-78. Значение Sне должно быть более 2 %.
(Измененная редакция, Изм. № 1).
1.5.4. Привводе установки в эксплуатацию или после ее ремонта, а также при смене газа, ноне реже двух раз в год, определяют «мертвое» время установки методом двухисточников.
1.5.4.1.Помещают в 2p-счетчикустановки источник № 1 поп. 1.3.3 и подложку. Измеряют скорость счетаимпульсов п1при суммарном времени измерения не меньшем 1000с.
Допускается делить суммарное время измерения Тна равные интервалы.
1.5.4.2.Заменяют подложку на источник № 2 по п. 1.3.3, не касаясь и не сдвигая источник № 1. Производятизмерение скорости счета импульсов п1,2при том же суммарномвремени измерения Т.
1.5.4.3.Заменяют источник № 1 подложкой, не касаясь и не сдвигая источник № 2. Измеряютскорость счета импульсов при том же суммарном времени измерения Т.
1.5.4.4.«Мертвое» время установки и его погрешность вычисляют по формулам
; (5)
; (6)
где t - «мертвое» время установки, с;
n1, n2, n1,2-скорости счета импульсов, полученные при измерениях с источником № 1, источником№ 2 и источниками № 1 и 2 вместе соответственно, имп·с-1;
δ(t) - абсолютная погрешность определения«мертвого» времени установки для доверительной вероятности 0,95, с;
Т - суммарное время измерений с каждым источником, с.
1.5.5. Передначалом измерений проверяют работу измерительной установки четырехкратнымизмерением скорости счета импульсов от образцового или рабочего источникабета-излучения.
1.6. Проведение измерений
1.6.1. При проведенииизмерений активности бета-излучающих нуклидов в источнике и внешнегобета-излучения источника должны быть выполнены следующие операции.
1.6.1.1. Проводят измерение фона ионизирующегоизлучения; минимальная длительность измерения фона Тфдолжнаудовлетворять условию
, (7)
где Тф- суммарная длительность измерения фона, с;
n - скорость счета импульсов от источникавместе с фоном, имп·с-1;
nф - скорость счетаимпульсов фона, имп·с-1;
Sо - среднееквадратическое отклонение, обусловленное характером радиоактивного распада.
(Измененная редакция, Изм. № 1).
1.6.1.2.Помещают источник в 2p-счетчики при времени экспозиции Тэ · m (m ³ 5), наблюдаютпоказания регистрирующего устройства установки. Время экспозиции Тэдолжно удовлетворять условию
, (8)
где Тэ- время экспозиции одного из m наблюдений с источником, с.
(Измененная редакция, Изм. № 1).
1.6.1.3. Послеокончания измерений с одним источником или с партией однотипных источниковповторяют измерение фона по п. 1.6.1.1.
1.7. Обработка результатов
1.7.1.Статистическую обработку результатов измерений, расчет среднего значенияскорости счета импульсов от источника и случайной погрешности проводят по
ГОСТ8.207-76
.
1.7.2.Внешнее бета-излучение источника вычисляют по формуле
, (9)
где Фb - внешнее бета-излучение, с-1;
- среднее арифметическое значение скоростисчета импульсов от источника вместе с фоном, имп.·с-1;
- скорость счета импульсов фона, усредненная порезультатам измерений по пп. 1.6.1.1 и 1.6.1.3, имп.·с-1.
1.7.3.Доверительные границы суммарной погрешности результата измерения внешнегобета-излучения источника вычисляют по формуле
δо(Фb) = K · SΣ (Фb), (10)
где δо (Фb) -доверительные границы суммарной погрешности результата измерения внешнегобета-излучения источника для вероятности 0,95, %;
K - коэффициент, зависящий от соотношенияслучайной и неисключенной систематической погрешностей результата измерения,рассчитываемый по ГОСТ8.207-76;
SΣ (Фb) - оценка суммарного СКО результатаизмерения внешнего бета-излучения источника, вычисляемая по формуле
, (11)
где S (
) - оценка СКО результата измерения скорости счета импульсовот источника по п. 1.7.1; S (
) £3 %;
Θ1 - граница неисключеннойсистематической погрешности, связанной с отличием от нуля наклона плато и отличиемот единицы эффективности регистрации бета-излучения 2p-счетчиком, %; Θ1£ 3 %;
Θ2- граница неисключенной систематической погрешности, связанной с погрешностьюопределения «мертвого» времени установки, %; Θ2 оцениваютпо формуле
, (12)
где δо (t) - относительная погрешность определения«мертвого» времени установки для доверительной вероятности 0,95; Θ2£ 0,5 %;
Θ3- граница неисключенной систематической погрешности, связанной снестабильностью фона установки, %; Θ3 оценивают по формуле
, (13)
где nф1, nф2 - скоростьсчета импульсов фона, измеренная соответственно в начале и в конце измерений систочником или партией источников, имп.·с-1; Θ3£ 3 % для Фb £ 102с-1; Θ3£ 1 %для Фb > 102 с-1.
Доверительные границысуммарной погрешности результата измерений внешнего бета-излученияисточника для доверительной вероятности 0,95 должны быть в пределах ± 7 % для Фb \> 102 с-1 и ± 9 % для Фb £ 102 с-1.
Значение параметра следует приводить с тремя,погрешности - с двумя значащими цифрами.
2.1. Метод распространяется наисточники на плоских подложках с площадью рабочей поверхности не более 160 см2.Диапазон измеряемой активности 5 - 2·108 Бк, внешнего бета-излучения2 - 8·107 с-1. Диапазон максимальной энергии бета-частиц48 - 640 фДж (0,3 - 4,0 МэВ).
Максимальные размеры прямоугольных подложекне должны превышать 135 ´ 185 мм2, а максимальный диаметркруглых подложек не должен быть более 143 мм. Высота источника вместе сзащитным покрытием не должна быть более 2,0 мм, а толщина активности слоявместе с электропроводящим покрытием не должна превышать 25 мг/см2.
Метод может быть использован лишь при наличииоднотипных по конструкции и составу радионуклидов образцовых источников,аттестованных в соответствии с ГОСТ8.033-74.
2.2. Активность бета-излучающихрадионуклидов и внешнего бета-излучения источника измеряют с помощьюизмерительной установки методом замещения контролируемого источника образцовымили рабочим, однотипным с измеряемым, с одинаковой площадью рабочей поверхностив идентичных геометрических условиях.
Основой метода является измерение скоростисчета импульсов от образцового (рабочего) и контролируемого источников примногократной смене этих источников.
2.3. Средства измерений и вспомогательные устройства
2.3.1. Наборобразцовых или рабочих источников бета-излучения, однотипных по конструкции ипо составу радионуклидов с контролируемыми источниками, аттестованных вустановленном порядке.
2.3.2.Измерительная установка с газоразрядными или сцинтилляционными блокамидетектирования, предназначенная для относительных измерений активностибета-излучающих радионуклидов в диапазоне 5 - 2·108 Бк и внешнего излученияот 2 до 8·107 с-1. Детекторы бета-излучения позволяютизмерять активность и внешнее излучение источников с площадью рабочейповерхности не более 160 см2. Максимальный уровень собственного фонаустановки не должен превышать 5 имп.·с-1 при площади источников до10 см2 и 15 имп.·с-1 при площади источников более 10 см2;
нелинейность градуировочной характеристикиустановки не должна превышать 3 %;
нестабильность показаний установки в течение24 ч должна быть не более 3 %.
Установка должна быть поверена вустановленном порядке.
2.3.3.Сетки-коллиматоры, предназначенные для снижения нагрузки на детектор.
2.4. Условия измерений - по п. 1.4.
2.5. Подготовкаи проведение измерений
2.5.1.Подготовка установки к работе должна быть проведена в соответствии стехнической документацией на приборы, входящие в ее состав.
2.5.2. Изнабора образцовых или рабочих источников бета-излучения подбирают источник,близкий к контролируемому по технологии изготовления, составу радионуклидов,имеющий одинаковую с последним площадь рабочей поверхности.
При активности нуклидов в контролируемом иобразцовом (рабочем) источниках более 1 кБк допускается различие значенийактивности нуклидов в образцовом (рабочем) и контролируемом источниках не болеечем в десять раз, при активности нуклидов менее 1 кБк - не более чем в сто раз.
2.5.3.Измеряют скорость счета импульсов фона (nф), длячего в установку помещают чистую подложку, аналогичную подложке источника.Время измерения фона выбирают в интервале 100 - 1000 с.
2.5.4. Вустановку вместо чистой подложки помещают образцовый (рабочий) источникбета-излучения и измеряют скорость счета импульсов от этого источника (nо).
2.5.5. Вустановку вместо образцового (рабочего) источника помещают контролируемыйисточник бета-излучения и измеряют скорость счета импульсов от этого источника(пк).
2.5.6.Операции измерений по пп. 2.5.3 - 2.5.5 повторяют m раз и получаютряд значений скорости счета nф1, nо1, nк1, nф2, nо2; nк2; …; nфm, nоm, nкm. Число m выбирают,исходя из требуемой точности измерений, установленной в нормативно-техническойдокументации на источник.
Допускается измерять фон в начале и в концесерии измерений в случае стабильности фона и отсутствия влияния на установкупосторонних источников излучения.
2.6. Обработка результатов
2.6.1. Длякаждой i-й серииизмерений вычисляют отношение скоростей счета с учетом поправок на фон и напросчеты из-за «мертвого» времени установки по формуле
, (14)
где nоi - результат i-го измерения скорости счета импульсов с образцовым(рабочим) источником, имп·с-1;
nкi - результат i-го измерения скорости счета импульсов с контролируемымисточником, имп ·с-1;
nфi - результат i-го измерения скорости счета импульсов фона,имп·с-1;
t - «мертвое» время установки.
2.6.2.Вычисляют среднее арифметическое значение отношений скоростей счета импульсовдля mс серий измеренийпо формуле
, (15)
где
- среднееарифметическое отношений скоростей счета импульсов от контролируемого иобразцового источников;
ξi - отношение скоростей счета импульсов для i-йсерии, рассчитанное по формуле (14);
mс - число серийизмерений.
2.6.3.Активность бета-излучающих нуклидов в источнике вычисляют по формуле
Ак = Ао·
, (16)
где Ак- активность бета-излучающих нуклидов в источнике,Бк;
Ао -активность бета-излучающих нуклидов в образцовом (рабочем) источнике, Бк.
2.6.4.Внешнее бета-излучение источника вычисляют по формуле
Фbк= Фbo ·
, (17)
где Фbк - внешнеебета-излучение источника, с-1;
Фbo - внешнее бета-излучение образцового (рабочего) источника, с-1.
2.6.5.Вычисляют СКО среднего значения отношений скоростей счета импульсов по формуле
, (18)
где S (
) - СКО среднего арифметического значения отношений ξi, %.
2.6.6. Оценкуграниц доверительной погрешности результата измерения активности нуклидов иливнешнего бета-излучения источника проводят в соответствии с
ГОСТ8.207-76
, считаяпогрешность аттестации образцового (рабочего) источника одной из составляющихсистематической погрешности. Оценку проводят по формуле
δo = K · SΣ, (19)
где δo - граница суммарной погрешности результата измерения для доверительнойвероятности 0,95, % ;
SΣ - оценка суммарного СКО результатаизмерения, %, вычисляемая по формуле
, (20)
где θо - погрешность атттестации образцового источника;
θ4 - граница неисключеннойсистематической погрешности, связанной с нестабильностью показаний установки,%; θ4£ 3 %;
θ5 - граница неисключеннойсистематической погрешности, связанной с неточностью определения поправки на«мертвое» время установки, %; θ5£l %;
θ6 - граница неисключеннойсистематической погрешности, связанной с неидентичностью образцового(рабочего), контролируемого источников и неравномерностью чувствительностидетектора, %; θ6£ 4 %;
θ7 - граница неисключеннойсистематической погрешности, связанной с нестабильностью фона установки, %;θ7£ 7 % приактивности нуклидов в источнике от 5 до 20 Бк; θ7£ 2 % при активности нуклидов в источнике от20 до 50 Бк; θ7£ 0,5% при активности нуклидов в источнике более 50 Бк.
Доверительные границы погрешности результатаизмерения активности бета-излучающих нуклидов в источнике для доверительнойвероятности 0,95 должны быть в пределах ± 16 % для А £ 20 Бк и в пределах ± 12 % для А >20 Бк при использовании образцового (рабочего) источника, аттестованного спогрешностью 10 % при доверительной вероятности 0,99.
Значение параметра следует приводить с тремя,погрешности - с двумя значащими цифрами.
2.7. При массовых измерениях сблизкими по значениям активности источниками одного типа допускается проводитьизмерения с партией источников с заранее заданной погрешностью, непревосходящей 25 % для доверительной вероятности 0,95. Уровень просчетовустановки не должен превышать 3 %.
2.7.1. Подготовка к измерению
2.7.1.1.Подготовка установки к измерениям должна быть проведена в соответствии стехнической документацией на приборы, входящие в ее состав.
2.7.1.2. Привводе установки в эксплуатацию или после ее ремонта определяют градуировочныекоэффициенты установки с использованием образцового источника по п. 2.3.1. Длительность измерений образцовогоисточника должна удовлетворять условию (8), где S0 равно 4%. Скорость счета импульсов фона определяют по п. 2.5.3 до и после градуировки установки; длярасчетов используют среднее арифметическое полученных значений. Длительностьизмерения фона должна удовлетворять условию (7), где S0 равно 4%.
Градуировочные коэффициенты установкивычисляют по формулам
; (21)
; (22)
где L - градуировочныйкоэффициент установки для внешнего бета-излучения источника, 1/имп.;
М - градуировочный коэффициент установки для активности бета-излучающихрадионуклидов в источнике, Бк·с/имп.;
Фbо - внешнее бета-излучение образцового (рабочего) источника, с-1;
Аo - активность бета-излучающих радионуклидов вобразцовом источнике, Бк,
no, nф - среднее арифметическое значение скорости счета от образцового(рабочего) источника и при измерениях фона по п. 2.5.6.
(Измененная редакция, Изм. № 1).
2.7.2. Проведение измерений
2.7.2.1. Передначалом измерений и после их окончания проверяют градуировочные коэффициентыустановки с помощью образцового источника по п. 2.3.1. Скорость счета импульсов при проверке измеряютне менее четырех раз с суммарной длительностью измерений, удовлетворяющейусловию (8), где Sо равно 4%. Фон установки измеряют не менее четырех раз с суммарной длительностьюизмерений, удовлетворяющей условию (7), где Sо равно 4%. Если получаемые при проверке перед началом (в конце) измерений значенияградуировочных коэффициентов отличаются от значений, полученных при градуировкеустановки не более чем на 5 %, то приступают к измерениям (обработкерезультатов измерений). В противном случае градуировку установки и измеренияпроводят заново.
(Измененная редакция, Изм. № 1).
2.7.2.2.Измерение с контролируемым источником проводят при суммарной длительности, удовлетворяющейусловию (8), где Sо равно 4%.
При измерении фон измерительной установкипроверяют не менее трех раз за 7 - 8 ч непрерывной работы; минимальнаядлительность измерения фона должна удовлетворять условию (7), где Sо равно 4 %.
Среднее квадратическое отклонение (Sк) результата измерений с контролируемым источником, вычисленное по ГОСТ8.207-76, не должно превышать 3 %.
(Измененная редакция, Изм. № 1).
2.7.3. Обработка результатов
2.7.3.1. Значениявнешнего бета-излучения источника и активности бета-излучающих радионуклидов висточнике вычисляют по формулам
Фb = L(
-
) ; (23)
А = М(
-
), (24)
где
- среднееарифметическое значение скорости счета от контролируемого источника визмерениях по п. 2.7.2.2.
2.7.3.2.Доверительные для вероятности 0,95 границы погрешности измерения внешнего бета-излученияисточника и активности бета-излучающих радионуклидов в источнике оценивают поформуле (19), в которой принимают
, (25)
где So, Sк - оценки СКОизмерения активности или внешнего бета-излучения образцового и контролируемогоисточника соответственно, θ4£ 5%;
θ8 - граница неисключеннойсистематической погрешности, связанной с просчетами радиометрической установки,%, θ8£ 3 %.
Доверительные границы погрешности результатаизмерения активности бета-излучающих радионуклидов в источнике ивнешнего излучения источника для вероятности 0,95 должны быть в пределах ± 25%.
Значение параметра следуетприводить с двумя, погрешности - с одной значащими цифрами.
(Измененная редакция, Изм. № 1).
3.1. Метод распространяется наисточники с максимальной энергией бета-излучения от 200 до 3540 кэВ и внешнимизлучением в диапазоне 1·105- 3·1012с-1.
(Измененная редакция, Изм. № 1).
3.2. Метод измерений
Внешнее бета-излучение источника измеряетсяабсолютным методом. Поток бета-частиц, выходящий из радионуклидного источника,помещенного в вакууммированный кожух цилиндра Фарадея, падает на массивный электрод,изолированный от земли, и сообщает ему заряд. Электрод выполнен в видецилиндрического стакана из алюминия толщиной 10 мм. Интенсивность потокабета-частиц через рабочую поверхность источника (внешнее излучение) измеряют потоку, стекающему с электрода, с помощью вольтметра постоянного тока(электрометра). Число бета-частиц, выходящее через рабочую поверхностьисточника, вычисляют по формуле
, (26)
где N - число бета-частиц;
l - ток цилиндра Фарадея, А;
е - заряд электрона, равный 1,602·10-19 Кл.
Относительная погрешность измерения внешнегобета-излучения с доверительной вероятностью 0,95 указанным методом не должнапревышать 12 % в диапазоне внешнего излучения 1·105- 3·1012с-1.
(Измененная редакция, Изм. № 1).
3.3. Средства измерений и вспомогательные устройства

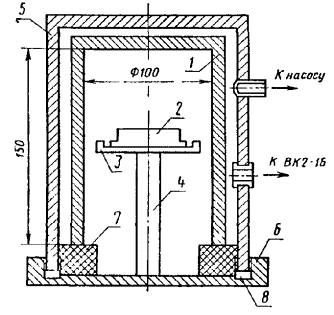

3.3.1.Цилиндр Фарадея (см. справочные приложения 1, 2), предназначенный для абсолютных измеренийвнешнего бета-излучения в диапазоне 1·105- 3·1012с-1.
3.3.2.Вольтметр постоянного тока (см. справочное приложение 1).
3.3.3.Вакуумметр.
3.3.4.Образцовый источник внешнего бета-излучения второго разряда с радионуклидом стронций-90с внешним излучением не ниже 106 с-1. Измеренное значениевнешнего излучения не должно отличаться от значения, указанного в свидетельствео поверке, более чем на 10 %.
3.4. Условия измерений
3.4.1.Измерение внешнего бета-излучения источников проводят в условиях,соответствующих рабочим условиям для используемой аппаратуры.
3.4.2. Припроведении измерений должны соблюдаться следующие условия:
отсутствие толчков, вибрация постоянных ипеременных электрических и магнитных полей напряженностью более 0,1 В·м-1и 0,1 А·м-1;
остаточное давление воздуха в цилиндреФарадея не должно быть более 6,6 Па;
сопротивление изоляции измерительногоэлектрода от корпуса цилиндра Фарадея должно быть не менее 104 Ом.
3.5. Подготовка и проведение измерений
3.5.1. Подготовкаустановки к измерению должна быть проведена в соответствии с техническойдокументацией на приборы, входящие в ее состав.
3.5.2.Образцовые источники устанавливают на подставку внутри цилиндра Фарадея так,чтобы активная часть источника была обращена в сторону измерительногоэлектрода, а между корпусом источника и подставкой был электрический контакт.
3.5.3.Герметизируют цилиндр Фарадея и откачивают его форвакуумным насосом доостаточного давления 6,6 Па, которое измеряют вакуумметром.
3.5.4. Подостижении указанного давления в зависимости от значения внешнего излученияисточника выбирают один из пределов измерения тока электрометра так, чтобыиспользовалась большая часть шкалы прибора.
3.5.5.Измерения проводят в соответствии с п. 3.5.3. Число измерений тока m выбираютв зависимости от требуемой погрешности измерений, но не менее пяти.
3.5.6.Вынимают образцовый источник, вновь герметизируют цилиндр Фарадея и в режимеизмерения заряда за 100 с измеряют значение фонового тока при остаточномдавлении в цилиндре Фарадея не более 6,6 Па.
3.5.7.Внешнее излучение контролируемого источника измеряют в соответствии с пп. 3.5.2 - 3.5.5.
3.6. Обработка результатов
3.6.1.Обработку результатов измерений внешнего бета-излучения источника выполняют по
ГОСТ8.207-76
.
3.6.2.Внешнее бета-излучение источника рассчитывают по формуле (26).
3.6.3. Значениеизмеренного тока вычисляют по формуле
Iизм = Iш - Iф, (27)
где Iизм - измеренный ток, А;
Iш - ток по шкалеэлектрометра, А;
Iф - фоновый ток, определенныйв соответствии с п. 3.5.6, А.
(Измененная редакция, Изм. № 1).
3.6.4. При внешнем излучении в диапазоне 1·105 - 3·1012 с-1 случайнойпогрешностью измерения тока в суммарной погрешности можно пренебречь.
(Измененная редакция, Изм. № 1).
3.6.5. Вдиапазоне внешнего излучения 1·105 - 3·1012с-1 погрешность результата определяется основной погрешностьюэлектрометра, составляющей в соответствующем диапазоне измерений тока ± 10 % (Р= 0,95) и остатком неисключенных систематических погрешностей, не превышающих 5% (Р = 0,95). Границы суммарной погрешности результатаизмерений вычисляют по формуле
, (28)
где δ0 - граница суммарной погрешности результата измерений;
Θ1 - основная погрешностьэлектрометра;
Θ2 - остаток неисключеннойсистематической погрешности (< 5 %).
Суммарная относительная погрешность измерениявнешнего излучения в диапазоне 1·105- 3·1012 с-1не должна превышать 12 %.
Значение параметра следует приводить с тремя,погрешности - с двумя значащими цифрами.
(Измененная редакция, Изм. № 1).
3.7. Массовые измерениявнешнего излучения источников допускается проводить на измерительной установкес ионизационной камерой, проградуированной по внешнему излучению с помощьюустановки с цилиндром Фарадея.
3.7.1. Средства измерений и вспомогательные устройства
Измерительная установка, предназначенная дляотносительных измерений внешнего излучения, состоит из:
плоскопараллельной ионизационной камеры сдиаметром электродов (280 ± 2) мм;
нижнего собирающего электрода, выполненного ввиде кольца с сеткой из металлической проволоки диаметром 0,15 - 0,25 мм, ирасстоянием между звеньями (10 ± 1) мм.
Внутренний диаметр кольца составляет (250 ±2) мм, межэлектродное расстояние (100 ± 1) мм. Измерительный прибор -электронный потенциометр; источник питания ионизационной камеры -стабилизированный высоковольтный выпрямитель, обеспечивающий подачу напряженияна высоковольтный электрод ионизационной камеры (4500 ± 100) В.
Примечание. Размеры приведеныкак справочные.
3.7.2. Подготовка к измерениям
3.7.2.1.Подготовка установки к измерениям должна быть проведена в соответствии стехнической документацией на приборы, входящие в ее состав.
3.7.2.2. Передпроведением измерений вычисляют цену деления шкалы потенциометра по току дляразличных диапазонов измерения по формуле
, (29)
где i- цена деления шкалы,А/дел.;
и - предельное значение шкалы, В;
R - значение сопротивления входного резисторадиапазона, Ом;
N - число делений шкалы.
Для каждого типа контролируемых источников определяютзначение переходного коэффициента от силы ионизирующего тока, отданного внешнимизлучением источника в объеме ионизационной камеры, к внешнему излучению. Дляэтого не менее, чем у 10 источников каждого типа измеряют значение внешнегоизлучения на установке с цилиндром Фарадея и значение силы ионизационного токана установке с ионизационной камерой.
3.7.2.3. Приизмерении на установке с ионизационной камерой источник устанавливают вположение для измерения под нижним собирающим электродом камеры рабочейповерхностью в сторону рабочего объема камеры на расстоянии не более 10 мм отнижнего электрода. Силу ионизационного тока измеряют не менее 5 раз, каждый разубирая и вновь устанавливая источник в положение для измерений.
3.7.2.4.Убирают источник и измеряют силу фонового тока на ионизационной камере.
3.7.2.5.Значение переходного коэффициента вычисляют по формуле
, (30)
где Kи - значениепереходного коэффициента, (с·деление·А)-1;
- значение внешнего излучения mи-го источника, с-1;
- среднее арифметическое значение показанийпотенциометра при измерении с mи-мисточником, деления шкалы;
- показания потенциометра, соответствующиефоновому току, деления шкалы.
(Измененная редакция, Изм. № 1).
3.7.2.6.Доверительные границы суммарной погрешности результата определения переходногокоэффициента при вероятности 0,95 вычисляют по формуле. Они должны быть впределах ± 20%
, (31)
где δ (Kп) - доверительные границысуммарной погрешности результата определения переходного коэффициента привероятности 0,95, %;
S (Kп) - среднееквадратическое отклонение среднего значения переходного коэффициента, %;
Θ1 - граница неисключеннойсистематической погрешности, обусловленной погрешностью измерения внешнегоизлучения источников на установке с цилиндром Фарадея, %; Θ1 £ 12 %;
Θ2 - граница неисключеннойсистематической погрешности, обусловленной погрешностью измерения силыионизационного тока электронным потенциометром, %; Θ2 < 5%.
Переходные коэффициенты определяются вновьпри изменении технологии изготовления источников, их конструкции, при измененииконструкции ионизационной камеры, геометрических условий измерения на установкес ионизационной камерой.
Допускается определять среднее значениепереходного коэффициента для нескольких типов источников, изготовленных наоснове одного или различных бета-излучающих радионуклидов.
(Измененная редакция, Изм. № 1).
3.7.3. Проведение измерений
3.7.3.1.Контролируемый источник устанавливают в положение для измерения и не менее двухраз измеряют силу ионизационного тока, каждый раз убирая и вновь устанавливаяисточник в положение для измерения.
3.7.3.2.Убирают источник и измеряют силу фонового тока на ионизационной камере.
3.7.4. Обработка результатов
3.7.4.1.Значение внешнего излучения источника вычисляют по формуле
Ф = Kп · (
-
), (32)
где Ф - значение внешнего излучения источника, с-1;
- среднее арифметическое значение показаний потенциометра приизмерениях по п. 3.7.3.2.
3.7.4.2.Доверительные границы суммарной погрешности результата измерения внешнегоизлучения источника при вероятности 0,95 вычисляют по формуле (33). Они должны быть в пределах ± 25 %.
, (33)
где δ (Ф) - доверительныеграницы суммарной погрешности результата измерения внешнего излучения источникапри вероятности 0,95, %.
Значение результата измерения следует приводить с двумя, погрешности - с одной значащими цифрами.
(Измененная редакция, Изм. № 1).
4.1. Метод распространяется нарадионуклидные источники бета-излучения медицинского и общетехническогоназначения, имеющие плоскую форму рабочей поверхности. Стандарт устанавливаетметод и средства измерения мощности поглощенной дозы (МПД) бета-излучения в тканеэквивалентномвеществе от 1·10-5 до 1 Гр·с-1 (от 1·10-3 до100 рад·с-1) в направлении, перпендикулярном к плоскости активнойповерхности источника.
Диапазоны энергий бета-частиц 16 - 640 фДж(0,10 - 4,0 МэВ).
Площадь активной поверхности от 0,25 до 100 см2.
Метод измерения МПД бета-излучения сприменением экстраполяционной камеры должен использоваться при невозможностиприменения относительных методов измерения МПД; при этом аппаратура,осуществляющая этот метод, должна быть проверена в соответствии с ГОСТ8.035-82.
4.2. Средства измерений и вспомогательные устройства
4.2.1. Припроведении измерений следует применять следующие измерительные установки,средства измерений и устройства:
экстраполяционную ионизационнуютканеэквивалентную камеру плоскопараллельного типа;
электроизмерительное устройство, позволяющееизмерять силу постоянного тока обеих полярностей в диапазоне 1·10-13 -1·10-9 с погрешностью не более ± 5 %;
устройство для установки радионуклидныхисточников бета-излучения в положение для измерения на заданном расстоянии отплоскости рабочей поверхности источника (или от наружной поверхности ампулыисточника), позволяющее изменять расстояние и измерять изменение расстояния спогрешностью не более ± 0,02 мм;
источник постоянного напряжения для питанияэкстраполяционной камеры, обеспечивающий изменение напряжения обеих полярностейв диапазоне 5 - 300 В при стабильности не менее ± 0,05 %.
4.2.2.Условия измерения должны контролироваться в процессе измерений следующимиприборами:
барометром-анероидом;
психрометром аспирационным;
термометром с ценой деления 1 °С, со шкалойот 1 до 100 °С.
(Измененная редакция, Изм. № 1).
4.3. Методизмерений
4.3.1. МПДбета-излучения следует измерять ионизационным методом с использованиемтканеэквивалентной экстраполяционной камеры путем регистрации значений силыионизационного тока в камере при нескольких последовательно увеличивающихся расстоянияхмежду электродами камеры (например, от 0,3 до 1,0 мм) для обеих полярностейнапряжения на камере.
Напряженность электрического поля в камередолжна быть не менее 500 В·см-1.
По измеренным значениям тока определяютсредние арифметические значения тока для каждого расстояния между электродамикамеры по формуле
, (34)
где
- среднее арифметическое значение тока, А;
I′, I" -измеренные значения тока при положительной и отрицательной полярностяхнапряжения соответственно, А.
Методом линейной регрессии рассчитываютзначение удельной силы тока(значение силы тока на единицу объема камеры) и по соотношению Брегга-Грея определяют значение МПД бета-излучения втканеэквивалентном материале.
(Измененная редакция, Изм. № 1).
Примечание. Материаламиэлектродов камеры служат полиметилметакрилат и полиэтилен, которые могутрассматриваться как тканеэквивалентные материалы для электронов с энергией от20 до 3500 кэВ.
4.3.2.Измерение МПД бета-излучения на заданном расстоянии от источника проводят спомощью экстраполяционной камеры на глубине в тканеэквивалентном фантоме за слоемс поверхностной плотностью 70 г·м-2 (7 мг·см-2).
Примечание. При определениираспределения поглощенной дозы бета-излучения в фантоме измерения могутвыполняться за слоем тканеэквивалентного вещества с поверхностной плотностью от5 до 1000 г·м-2 (от 0,5 до 100 мг·см-2).
4.4. Условия измерений
4.4.1. Припроведении измерений на установке с экстраполяционной камерой должнысоблюдаться следующие условия:
температура окружающей среды (293 ± 5) К [(20± 5)°С];
атмосферное давление от 96 до 104 кПа;
относительная влажность окружающего воздуха(65 ± 15) %.
Примечание. Допускаетсяпроводить измерения при других значениях температуры и давления, но результатыизмерения должны быть приведены к нормальным условиям: температура 293 К,атмосферное давление 101,3 кПа.
4.4.2. В помещении, гдепроводят измерения, мощность экспозиционной дозы (МЭД) постороннегогамма-излучения не должна превышать 2·10-3 А·кг-1 (0,8мкР·с-1).
(Новая редакция, Изм. № 1).
4.4.3. Передначалом измерений следует провести контроль измеряемого источникабета-излучения на отсутствие радиоактивных загрязнений.
4.5. Подготовка и проведение измерений
4.5.1. Приподготовке к измерениям следует выполнить следующие операции.
4.5.1.1.Опробование измерительной установки:
включение установки и ее прогрев всоответствии с порядком, установленным технической документацией на нее и навходящие в ее состав измерительные средства и источники питания;
проверка исправности вспомогательныхустройств;
проверка отсутствия тока утечки камеры.
4.5.1.2.Устанавливают на расстоянии 1 - 2 мм источник бета-излучения.
4.5.1.3.Выбирают измерительный электрод камеры, площадь которого должна быть меньшеплощади активной поверхности источника. Устанавливают нужную толщинудополнительного фильтра потенциального электрода камеры так, чтобы общаятолщина фильтра и электрода соответствовала заданному значению толщины слоятканеэквивалентного вещества в фантоме от 0,5 до 100 Mг·см-2.
4.5.1.4.Устанавливают минимальное начальное расстояние между электродами камеры, допускаемоеконструкцией экстраполяционной камеры.
4.5.2.Измерение МПД бета-излучения проводят в указанной ниже последовательности:
проводят n-кратные (n = 5 ÷ 7) измерения силыионизационного тока в камере при обеих полярностях напряжения на камере и начальномрасстоянии между электродами камеры;
увеличивают расстояние между электродамикамеры и вновь проводят измерение силы тока при разных полярностях напряженияна камере. При измерениях используют 5 - 7 значений расстояний междуэлектродами. Результаты измерений фиксируют в журнале наблюдений;
вычисляют значения силы тока по формуле (34).
(Измененная редакция, Изм. № 1).
4.6. Обработка результатов
4.6.1.Обработку результатов измерений МПД бета-излучения радионуклидного источникавыполняют по
ГОСТ8.207-76
.
4.6.2. По даннымизмерений строят график зависимости силы тока от расстояния между электродамикамеры. Измеренные значения силы тока должны незначительно отклоняться отпрямолинейной зависимости.
4.6.3.Значения МПД бета-излучения в тканеэквивалентном веществе вычисляют по формуле
, (35)
где Р - мощность поглощенной дозы, Гр·с-1;
I/d - удельнаясила тока камеры, определенная методом линейнойрегрессии, равная приращению силы тока на единицу расстояния между электродами,А·м-1;
ε - средняя энергия ионообразования в воздухе, равная 33,85 Дж-Кл-1;
SM - значение относительных массовых тормозныхспособностей тканеэквивалентного вещества и воздуха для электронов. Значение SM для источников на основе радионуклидов стронций-90+ иттрий-90, прометий-147 и таллий-204 следует считать равными 1,114; 1,15 и1,14 соответственно;
F - площадь измерительного электрода камеры, м2;
ρ20 - значениеплотности сухого атмосферного воздуха (при температуре 293 К принимают равным1,205 кг·м3);
Т - температура воздуха, К;
H - атмосферное давление, кПа.
(Измененная редакция, Изм. № 1).
4.6.4.Поправка на влажность атмосферного воздуха в диапазоне относительной влажности(60 ± 15) % принимается равной 1,000.
4.6.5. Оценкусреднего квадратического отклонения кривой регрессии вычисляют по формуле
, (36)
где Sр - среднееквадратическое отклонение;
- отклонение измеренного значения силы тока ионизации от расчетногометодом линейной регрессии для расстояния di между электродами камеры;
пd - число точек, соответствующих различнымрасстояниям (di) между электродами, при которых проводились измерения силы тока;
,
- средние арифметические значения силы тока и расстояния,полученные по всем nd измерениям.
(Измененная редакция, Изм. № 1).
4.6.6. Оценкусреднего квадратического отклонения для силы ионизационного тока при каждомрасстоянии di при измерении времени компенсации вычисляютпо формуле
, (37)
где Si - среднее квадратическоеотклонение силы ионизационного тока;
Ii -значение силы тока, измеренного при расстояниях di;
- среднее арифметическое значение силы токапо всем n измерениям.
(Измененная редакция, Изм. № 1).
4.6.7.Неисключенную систематическую погрешность вычисляют по формуле
, (38)
где Θ0 - неисключенная систематическая погрешностьрезультата измерений;
Θi -отдельные составляющие систематической погрешности.
4.6.8.Границы погрешностей результата измерений определяют по формуле
, (39)
где К - коэффициент Стьюдента,соответствующий числу измерений при доверительной вероятности 0,95.
Предел допускаемой погрешности измерений недолжен превышать 7 %. Значение параметра следует приводить с тремя, погрешности- с двумя значащими цифрами.
(Измененная редакция, Изм. № 1).
5.1. Метод распространяется наисточники медицинского и общетехнического назначения с максимальной энергиейбета-частиц от 0,10 до 4,0 МэВ в диапазоне МПД 1,4·10-4 - 1,4·10-1Гр·с-1 (50 - 50000 рад·ч-1). МПД измеряют какнепосредственно на поверхности источников, так и на расстоянии 4 см отповерхности источников; площадь активной поверхности плоских источников от 0,25до 100 см2.
5.2. Средства измерений и вспомогательные устройства
Блок-схема установки для измерения МПДотносительным методом приведена в рекомендуемом приложении 3 исостоит из:
сцинтиляционного дозиметра;
микроамперметра;
набора образцовых источников, аттестованныхпо МПД.
Измерительная установка со сцинтиляционным дозиметромдолжна быть аттестована государственными или ведомственными метрологическимислужбами в установленном порядке.
5.3. Метод измерений
5.3.1. Дляотносительных измерений МПД бета-излучения в материале, эквивалентномбиологической ткани, и для изучения степени равномерности распределения МПД поповерхности источников различной конфигурации используют дозиметр сосцинтиллирующей пластмассой в качестве детектора. На дозиметр передаютединицу МПД от установки с экстраполяционной камерой с помощью специальноизготовленных плоских калиброванных источников. Для сведения к минимумувозникающих при этом погрешностей плоские калиброванные источники изготавливаютпо той же технологии, что и источники, подлежащие контролю, и с теми жерадионуклидами.
5.3.2. Относительнаяпогрешность измерения МПД бета-излучения с помощью установки равна 10 % сдоверительной вероятностью 0,95 во всем диапазоне МПД.
5.4. Условия измерений
5.4.1.Условия проведения измерений - по п. 4.4.1 при относительной влажности окружающеговоздуха до 80 %.
5.4.2 Нестабильность напряжения высоковольтногоисточника питания за 8 ч непрерывной работы не должна быть более ± 0,1 %.
5.4.3.Чувствительность микроамперметра не должна быть менее 1,5·10-9 А/деление,а пределы измерения - 2,0·10-9 - 1,0-10-5 А.
5.4.4.Основная погрешность микроамперметра не должна превышать ± 2 % (Р =0,95).
5.4.5.Образцовые источники из комплекта, прилагаемого к прибору, должны бытьаттестованы с погрешностью, не превышающей 7 % (Р = 0,95).
5.5. Подготовка измерений
5.5.1. Приподготовке измерений должны быть проведены следующие работы.
5.5.1.1. Опробование измерительной установки:
включение установки и ее прогрев всоответствии с порядком, установленным технической документацией на нее и навходящие в ее состав измерительные приборы и источники питания;
проверка исправности вспомогательныхустройств;
проверка положения переключателя пределовизмерений микроамперметра (прибор должен быть арретирован).
5.5.1.2.Разарретируют микроамперметр, установив ручку переключателя значений ценыделений в положение «´ 100».Если световой указатель смещен, то корректором устанавливают его на нуль.
5.5.1.3. Подаютвысокое напряжение на фотоэлектронный умножитель (ФЭУ) датчика и через 10 мин измеряюттемновой ток ФЭУ, для чего постепенно увеличивают чувствительностьмикроамперметра, переставляя переключатель из положения «´ 100» вположение «´ 1».
5.5.1.4.Устанавливают калиброванный источник на предметном столе установки, подводятдатчик к источнику и выдерживают в таком положении 30 - 40 мин.
5.5.2.Проводят градуировку прибора с помощью набора образцовых источников,аттестованных по МПД.
5.6. Проведение измерений
5.6.1. Припроведении измерений должны быть проведены следующие операции.
5.6.1.1. Измеряемый источник устанавливают напредметном столе установки таким образом, чтобы его рабочаяповерхность была обращена к датчику, а геометрический центр источника (илидругой требуемый участок) совпадал с центром стола. Этого добиваются вращениемсоответствующих микрометрических винтов, перемещающих предметный стол систочником в продольном и поперечном направлениях, а также вращением столавокруг вертикальной оси.
5.6.1.2. Осьдатчика должна быть перпендикулярна к поверхности источника. Головка датчикабез усилия должна соприкасаться с поверхностью измеряемого источника. Этогодобиваются, вращая микрометрический винт вертикального перемещения.
5.6.1.3. Пошкале микроамперметра проводят отсчет значений тока.
5.6.1.4.Операции пп. 5.6.1.2 и 5.6.1.3 повторяют 7 - 10 раз.
5.6.2. Приградуировке прибора операции 5.6.1.1 - 5.6.1.3 проводят с образцовыми источниками изнабора, приложенного к установке.
5.7. Обработка результатов
Обработку результатов измерения МПДбета-излучения радионуклидного источника следует выполнять по ГОСТ8.207-76.
5.7.1. Поградуировочной кривой установки, полученной с помощью набора образцовыхисточников, аттестованных по МПД, значение измеренной силы тока микроамперметра(после вычисления темнового тока ФЭУ) переводят в значения МПД.
(Измененная редакция, Изм. № 1).
5.7.2.Погрешность результата измерений вычисляют по формуле
, (40)
где δ - границы погрешности результата измерений при доверительнойвероятности 0,95;
Θ1 - неисключеннаясистематическая погрешность аттестации образцового (или серийного) источника наустановке с экстраполяционной камерой;
Θ2 - неисключенная систематическаяпогрешность измерений на установке со сцинтилляционным дозиметром (погрешностькалибровки).
(Измененная редакция, Изм. № 1).
5.7.3. Приаттестации образцовых источников на установке с экстраполяционной камеройпогрешность Θ1 составляет 7 % (Р = 0,95). ПогрешностьΘ2 определяется градуировкой сцинтилляционного дозиметра поМПД, она не должна превышать 5 % (Р = 0,95).
5.7.4.Случайная погрешность измерений тока не должна превышать 1 % (Р = 0,95);ее не учитывают при расчете полной погрешности. Значение параметра следуетприводить с тремя, погрешности - с двумя значащими цифрами.
6.1. Все результаты измерений систочниками, а также результаты проверок параметров установок должны бытьзаписаны в журнале измерений и заверены подписью исполнителя.
При обработке результатов измерений на ЭВМдокументом являются результаты, обработанные и отпечатанные ЭВМ.
7.1. При проведении измеренийдолжны соблюдаться требования «Основных санитарных правил работы срадиоактивными веществами и другими источниками ионизирующих излучений»
ОСП-72/87
и «Норм радиационной безопасности» НРБ-76/87,утвержденных Главным санитарным врачом СССР; «Правил технической эксплуатацииэлектроустановок потребителей» и «Правил техники безопасности при эксплуатацииэлектроустановок потребителей», утвержденных Начальником Госэнергонадзора.
(Измененная редакция, Изм. № 1).
7.2. При необходимости следуетсоблюдать требования безопасности, установленные дополнительно в стандартах илинормативно-технической документации на источники и приборы конкретных типов.
7.3. Перед измерением основныхрадиационных параметров источники следует проверить на соответствие уровнярадиоактивной загрязненности требованиям нормативно-технической документации.
(Измененная редакция, Изм. № 1).
Рекомендуемое
ЦФ-101 - цилиндр Фарадея;ВК-16 - вольтметр постоянного тока электрометрический; ВН-461 - форвакуумныйнасос; ВИТ - 2-вакуумметр; Б2-2 - стабилизатор напряжения сети
Справочное
1 - измерительный электрод; 2- источник; 3 - подставка; 4 - шток; 5 - кожух; 6 -крышка; 7 - изолятор; 8 - вакуумное уплотнение
Рекомендуемое
1 - источник радионуклидный; 2- предметный стол; 3 - сцинтиллятор (ОСТ 6-09-97-82); 4 - светопровод сосветофильтрами; 5 - фотоэлектронный умножитель; 6 - корпусдатчика; М-195/3 - микроамперметр; ВС-16 - высоковольтный стабилизатор
(Измененная редакция, Изм. № 1).
Содержание
