МАШИНЫВЫЧИСЛИТЕЛЬНЫЕ
И СИСТЕМЫ ОБРАБОТКИ ДАННЫХ

ТРЕБОВАНИЯ ЭЛЕКТРИЧЕСКОЙ И МЕХАНИЧЕСКОЙ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ

ГОСТ 25861-83

(СТСЭВ 3743-82)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.84

Настоящий стандартраспространяется на электронные вычислительные машины (ЭВМ), комплексы исистемы обработки данных и технические средства, входящие в них (далее -устройства), предназначенные для непрерывной работы в нормальных условияхэксплуатации, подключенные к сети максимальным напряжением до 600 В включительно.

Стандарт нераспространяется:

на установки длякондиционирования воздуха, устройства сигнализации пожара, противопожарныеустройства и огнетушители, установки электропитания (группы преобразователей итрансформаторы, установленные вне устройств), электрическое оборудованиезданий;

на устройства, служащие длясопряжения с линиями передачи данных - модемы, устройства, установленные влиниях, за исключением случаев, когда они встроены в устройства.

Пояснения терминов,применяемых в настоящем стандарте, приведены в приложении 1.

Стандарт полностьюсоответствует СТ СЭВ 3743-82 и международномустандарту МЭК 435.

(Измененная редакция, Изм.№ 1).

Содержание

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Общие положения

1.1.1. Устройства должны бытьсконструированы и изготовлены таким образом, чтобы при неисправностях,возникающих в процессе эксплуатации, не создавалась опасность дляобслуживающего (сервисного) и эксплуатирующего персонала (оператора) (далее -персонала) и окружающей среды.

(Измененная редакция, Изм.№ 1).

1.1.1.1. Опасные ситуации,возникающие в устройствах и не указанные в настоящем стандарте, должны бытьотражены в конструкторской и эксплуатационной документации (КД и ЭД) наустройства, при эксплуатации должны быть приняты меры, не допускающие сниженияуровня безопасности ниже требований настоящего стандарта.

1.1.2. Нормальныеклиматические условия эксплуатации - по ГОСТ21552-84.

1.1.3. Установка и условияэксплуатации устройств должны соответствовать требованиям, регламентированнымизготовителем в КД и ЭД на устройства.

1.1.4. Устройства должнысоответствовать требованиям настоящего стандарта как при эксплуатации вкомплексе с другими устройствами, так и при индивидуальной эксплуатации.

1.1.5. Допускаетсяпредъявлять дополнительные требования к защите устройств и линий связи отопасностей, возникающих со стороны линий.

1.1.6. Устройства должныбыть снабжены инструкциями в ЭД и иметь маркировку в соответствии с п.1.5, нанесенную непосредственно на устройство, соблюдение которых гарантирует безопасность персонала.

(Измененная редакция, Изм.№ 1).

1.1.7. В инструкции поэксплуатации должно быть однозначно указано, предназначено ли устройство дляработы в составе ЭВМ, комплексов и систем обработки данных.

Испытания

Проверку соответствиятребованиям п. 1.1 следует проводить в процессе проведения испытаний понастоящему стандарту.

1.2. Общие условия испытаний

1.2.1. Испытания,предусмотренные настоящим стандартом, проводят только с целью проверкисоответствия требованиям безопасности.

1.2.2. Испытания,проводимые в соответствии с настоящим стандартом, являются испытаниями дляпроверки соответствия типа устройства требованиям настоящего стандарта.

1.2.3. Все испытанияследует проводить на одном испытуемом устройстве, если в стандарте нет другихуказаний. Испытуемое устройство должно выдерживать все испытания.

1.2.4. В техническиобоснованных случаях, на основании внешнего осмотра и изучения электрическихцепей устройства, допускается проводить испытания не устройства в целом, атолько составных частей или устройств, входящих в его состав. Результатыиспытаний должны подтвердить соответствие всего устройства требованиямнастоящего стандарта.

1.2.5. При проведениииспытаний, приводящих к разрушению, допускается применять макет устройства,позволяющий проверить соответствие устройства требованиям настоящего стандарта.

1.2.6. Если для отдельныхиспытаний в настоящем стандарте нет других указаний, то испытания следуетпроводить при наиболее неблагоприятных значениях в пределах диапазона,установленного предприятием-изготовителем, следующих параметров:

напряжения электропитания;

частоты переменного тока(частоты);

расположения устройств иположения движущихся частей;

режима работы.

Степень влиянияперечисленных параметров на результаты испытаний должна быть установлена в ЭДна устройства.

1.2.7.Испытательное напряжение электропитания должно быть выбрано с учетом следующихусловий:

устройства, рассчитанные на несколько напряжений электропитания,следует испытывать при наиболее неблагоприятном номинальном напряжении;

устройства следуетиспытывать при наиболее неблагоприятном напряжении электропитания в пределах,установленных предприятием-изготовителем;

устройства, рассчитанныедля работы на постоянном токе, следует испытывать с учетом влияния полярности.

1.2.8. При испытаниях устройств, для которых неуказана номинальная частота, ее выбирают в соответствии с ГОСТ21552-84.

Для устройств, имеющихнесколько номинальных частот, испытания проводят при наиболее неблагоприятнойчастоте в пределах установленного диапазона.

1.2.9.Превышение температур частей устройств над температурой окружающей среды (далее- превышение) следует измерять при помощи термопар или другим равноценнымметодом.

Превышение температурыобмоток в устройствах определяют методом, приведенным в приложении 6.

Термопары в устройстведолжны быть установлены таким образом, чтобы их влияние на температуруиспытуемой части устройства было минимальным.

1.2.10. Устройства, длякоторых предусмотрены дополнительные принадлежности, следует испытывать с темииз них, которые дают наиболее неблагоприятные результаты. Допускается проводитьсоответствующее моделирование.

1.2.9, 1.2.10 (Измененнаяредакция, Изм. № 1).

1.2.11. Устройства,содержащие только цепи малого напряжения, испытывают вместе с блоками питанияили эквивалентным им блоком питания.

1.2.12 Прииспытаниях в соответствии с пп. 2.1.6, 3.2.6,5.3.2 и 5.3.3 части, отделенные от токоведущих частей двойнойили усиленной изоляцией, рассматривают как части, которые не могут оказатьсяпод напряжением при повреждении изоляции. Присоединение доступных для персоналаметаллических частей к устройствам защитного заземления или занулениюне устраняет необходимости в проведении этих испытаний.

(Измененная редакция, Изм.№ 1).

1.3. Классификация устройств

1.3.1. По типу защиты отпоражения электрическим током устройства подразделяют на два класса: I и II.

Устройства класса IIподразделяют на типы 1-3.

Определения классов и типовустройств приведены в приложении 1.

(Измененная редакция, Изм.№ 1).

1.4. Требования к комплектующим изделиям,устанавливаемым в устройстве, и методы испытаний

1.4.1. В устройствахследует применять комплектующие изделия, которые соответствуют требованиямнастоящего стандарта и стандартов по безопасности на них, если неисправностьэтих изделий или выход из строя приводят к нарушению безопасности устройств.

Примечание.Влияние комплектующего изделия на безопасность устройства определяют изучениемсхемы устройства и оценкой последствий, которые могут быть вызванынеисправностью комплектующего изделия или выходом его из строя.

Требование распространяется на детали первичных цепей,непосредственно соединенные с сетью, или вторичных цепей, максимальное значениенапряжения которых более 42 В амплитудного переменногоили 60 В постоянного напряжения.

(Измененная редакция, Изм.№ 1).

Испытание

1.4.2. Испытаниекомплектующих изделий, входящих в состав устройства, следует проводить последующим правилам:

если комплектующее изделие проверенона соответствие требованиям стандарта на это изделие и это подтвержденосоответствующим документом, то проверяют только соответствие условий примененияизделий в устройстве номинальным значениям и условиям эксплуатациикомплектующего изделия. Однако эти комплектующие изделия как составные частииспытуемого устройства следует подвергать испытаниям по настоящему стандарту,за исключением испытаний, проведенных в соответствии со стандартом на этикомплектующие изделия;

если на комплектующие изделия отсутствуютдокументы, подтверждающие соответствие требованиям стандартов на них, топроверяют соответствие условий применения изделий в устройстве номинальнымзначениям и условиям эксплуатации комплектующего изделия, кроме того, этикомплектующие изделия как составные части устройства следует подвергатьиспытаниям по настоящему стандарту и стандарту на них в условиях, имеющих местов устройстве;

если на комплектующиеизделия отсутствуют стандарты или их применяют в условиях, не соответствующихустановленным для них номинальным значениям, то их следует проверять согласноусловиям, соответствующим месту их применения в устройстве.

1.4.3.Разделяющие трансформаторы, применяемые в устройствах, должны бытьсконструированы и изготовлены таким образом, чтобы любое повреждение изоляции иего последствия не могли вызвать опасное напряжение на обмотках малогонапряжения. Это может быть обеспечено отделением обмоток малого напряжения отвсех других обмоток в соответствии с требованиями, приведенными в п. 2.3.

Требования к разделяющимтрансформаторам, устанавливаемым в устройствах, и методы их испытаний приведеныв обязательном приложении4.

1.4.4. Комплектующиеизделия, предназначенные для соединения с цепями малого напряжения и опасногонапряжения, например реле, к элементам (обмоткам и контактам) которыхподводятся разные напряжения, должны быть сконструированы в соответствии стребованиями п. 2.3.2.

(Измененная редакция, Изм.№ 1).

1.5.Требования к маркировке, наносимой на устройства, и методы испытаний

1.5.1. Устройства должныбыть снабжены инструкциями в ЭД и маркировкой нанесенной непосредственно наустройство в соответствии с требованиями настоящего стандарта.

Устройства должны бытьснабжены паспортной табличкой (шильдиком) смаркировкой, информирующей о напряжении электропитания, частоте и потребляемомтоке. Паспортная табличка должна быть размещена на устройстве таким образом,чтобы она была легко различима и видна с наружной стороны и, при необходимости,после удаления части кожуха.

На паспортной табличкедолжны быть нанесены следующие данные:

номинальное (ые) напряжение (я) или диапазон номинального (ых) напряжения (й). В случаенескольких номинальных напряжений отдельные номинальные значения должны бытьразделены знаком дроби (например, 110/220 В). При указании диапазона напряженийпредельные значения должны быть даны через тире (например220-240 В);

символ рода тока, еслиустройства предназначены только для постоянного тока. Символы рода тока, еслиустройства предназначены для переменного тока и не указана частота;

номинальная частота илидиапазон номинальной частоты в герцах, за исключением случая, если устройствапредназначены для электропитания только постоянным напряжением;

номинальный (ые) ток (и) в амперах (суммарный номинальный ток,потребляемый устройством). В случае нескольких номинальных напряжений отдельныеноминальные значения тока должны быть отделены знаком дроби, при этом должнабыть наглядно представлена зависимость между номинальными значениями тока инапряжением. Если устройства не предназначены для непосредственного подключенияк сети, допускается не указывать номинальное значение тока.

На устройствах должно бытьнанесено:

знак  - дляустройств класса II;

наименованиепредприятия-изготовителя, товарный знак или условное обозначение;

шифр или обозначение типаустройства.

(Измененная редакция, Изм.№ 1).

1.5.2. Если притранспортировании, хранении, установке, эксплуатации и техническом обслуживанииустройств необходимо соблюдать особые меры предосторожности для обеспечениябезопасности, то необходимые сведения должны быть приведены в ЭД на устройства.

1.5.3. Если устройствапредназначены для работы при различных номинальных напряжениях, частотах илипотребляемых мощностях, то установленные значения напряжения, частоты и потребляемоготока устройств, включая и возможные варианты, на которые рассчитано устройство,должны быть легко и ясно различимы на маркировке. В КД и ЭД на устройствадолжны быть приведены соответствующие указания. Если для установки(переключения) требуемых номинальных значений необходимы дополнительныепояснения, то на паспортной табличке или рядом с ней должна быть нанесенанадпись: «Перед подключением к сети смотри инструкцию по установке».

1.5.4. На стандартнойрозетке устройств обработки данных, доступной для оператора, должна бытьнанесена маркировка с указанием максимально допустимой нагрузки, подключаемой кэтому выходу. Данная маркировка может быть нанесена в непосредственной близостиот выходной розетки.

1.5.5. На держателе или внепосредственной близости от держателей предохранителей устройств должна бытьнанесена маркировка с указанием номинального значения тока предохранителя.

Примечание. При необходимости указываюттип и характеристику срабатывания предохранителя.

1.5.6. Зажимы,предназначенные только для подключения нулевого провода, должны быть обозначеныбуквой N.

Зажимы защитного заземлениядолжны быть обозначены символом . Эти обозначения не допускается наносить навинты, шайбы, болты и другие детали, которые удаляют при присоединении проводов.

1.5.7. Выключатели и другиеорганы управления, установленные на устройствах; должны быть промаркированы илипомещены таким образом, чтобы однозначно можно было определить выполняемые имифункции. Исключения представляют случаи, когда является очевидным, что вмаркировке нет необходимости.

Обозначения должны быть, повозможности, понятными. Для главного сетевого выключателя должны быть четкоуказаны положения «Вкл» и «Откл».Если для обозначения применяют цифры, положение «Откл»обозначают цифрой «О», а положения, соответствующие большей выходной мощности,скорости, охлаждению и т.п., должны быть обозначены любой цифрой.

Маркировка выключателей идругих органов управления и регулирования должна быть помещена внепосредственной близости от них. Эту маркировку не следует наносить на частях,снимаемых персоналом, если при обратной установке этих частей может возникнутьопасность неправильного понимания маркировки.

1.5.3-1.5.7 (Измененнаяредакция, Изм. № 1).

1.5.8. Если устройство имеетболее одного присоединения к источнику электропитания с опасным напряжением илиопасным уровнем электроэнергии, то вблизи той части, где обеспечен доступ длятехнического обслуживания и ремонтных работ к частям с опасным напряжением илиопасным уровнем энергии, должна быть отчетливо видимая, несмываемая маркировка,содержащая информацию о том, какой выключатель отключает отдельные частиустройства и какой отключает устройство в целом.

1.5.9. В ЭД должны бытьприведены указания о том, допускается или нет подключать устройства, к сети снезаземленной (изолированной) нейтралью или к сети сзаземленной нейтралью.

1.5.10. Принеобходимости в инструкции по установке должны быть указаны специальные мерыпредосторожности, которые должны быть соблюдены при установке устройства.

Если устройство не снабженоприспособлениями для отсоединения от сети электропитания, в соответствии с п.2.6, в инструкции по установке должно бытьустановлено следующее:

для устройств,предназначенных для постоянного соединения с сетью электропитания, средстваразъединения должны быть встроены в стационарную проводку таким образом, чтобыбыл обеспечен легкий доступ к ним;

для устройств,предназначенных для соединения с сетью электропитания при помощи несъемногогибкого кабеля или шнура с электрическим соединителем, должно быть обеспечено,чтобы гнездо для электрического соединителя было расположено близко кустройству, на легкодоступном месте.

Примечание. Специальные мерыпредосторожности необходимы, например, при подключении устройств к сетиэлектропитания и соединении отдельных его частей.

1.5.11. Инструкции имаркировка по безопасности, нанесенная на устройство, должны быть оформлены наязыке пользователя.

1.5.12. Маркировка должнабыть долговечной и легко различимой.

Испытание

Соответствие требованиям п.1.5.12 следует проверять внешним осмотром и протиркой маркировки сначала кускомткани, смоченным в воде, а затем другим куском ткани, смоченным в бензине.Продолжительность каждой протирки - 15 с. После проведения испытания маркировкадолжна оставаться хорошо читаемой.

При определении долговечности маркировки учитываютвлияние факторов, воздействующих на нее при эксплуатации. Например, маркировку,выполненную на часто протираемых местах краской или лаковым покрытием, несчитают долговечной.

1.5.9-1.5.12 (Измененнаяредакция, Изм. № 1).

1.5.13. На средствахразъединения устройств, потребляющих мощность от одного источника (работающих,например, при разных напряжениях и частотах) или при электропитании от разныхисточников, должна быть нанесена на видном месте ясно различимая маркировка,предупреждающая о том, что все источники электропитания устройства должны бытьотсоединены.

Испытания

Соответствие требованиямподраздела 1.5 следует проверять внешним осмотром.

1.6. При испытаниях допускаютсяпогрешности измерения и установки в пределах:

активное переходноесопротивление ±10 %;

сопротивление ±20 %;

ток утечки ±5 %;

емкость ±20 %;

испытательное напряжение ±5%;

пути утечки и воздушныезазоры, расстояния по изоляции ±10%;

заряд ±20 %;

энергия разряда ±20 %;

прикладываемое усилие ±20%;

температура ±2 °С;

угол наклона ±1°;

масса ±10 %;

расстояние от пола ±10 %;

давление ± 20 %•

2. ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ УСТРОЙСТВ И МЕТОДЫ ИСПЫТАНИЙ

2.1.Требования к защите от поражения электрическим током и энергоопасности

2.1.1. По защите отпоражения электрическим током токоведущие части устройства подразделяют на тригруппы:

части, предназначенные дляработы в цепях малого напряжения или цепях ограниченного тока;

части, предназначенные для нормальнойработы под опасным напряжением;

части, предназначенные длянормальной работы при малом напряжении, которые могут попадать под опасныенапряжения вследствие пробоя основной изоляции или повреждения какого-либоэлемента.

Примечание. Доступные для персоналаэлектропроводные жидкости приравнивают к металлическим частям.

2.1.2. Конструкциейустройства должна быть предотвращена возможность доступа персонала к:

частям, работающим подопасным напряжением;

функциональной или рабочейизоляции частей, работающих под опасным напряжением;

неизолированным частям, предназначенным длянормальной работы при малом напряжении и не подключенным к защитномузаземлению.

Допускается доступперсонала к неизолированным частям, размещенным в цепях безопасногосверхнизкого напряжения, неизолированным частям, размещенным в цепяхограниченного тока, а также к изоляции частей, предназначенных для нормальнойработы безопасного сверхнизкого напряжения, при соблюдении условий, приведенныхв п. 2.1.9.

Примечание. Не требуется защитаперсонала от случайного соприкосновения с вторичными цепями, если максимальноезначение напряжения их не более 12 В переменного и 36В постоянного напряжения.

2.1.3. Устройства должны бытьсконструированы и встроены в кожух таким образом, чтобы обеспечиваласьнеобходимая защита от случайного соприкосновения с частями, находящимися подопасным напряжением, а для устройств класса II и сметаллическими частями, отделенными от токоведущих частей только рабочейизоляцией.

Данное требованиераспространяется на все рабочие положения устройства, подключенного иработающего в нормальном режиме, в том числе на положение после открывания иудаления персоналом крышек, дверей и съемных частей, за исключением; случаевзамены и (или) удаления ламп накаливания.

Не допускается размещениепредохранителей в местах, не защищенных от случайного прикасания оператора.

Испытание

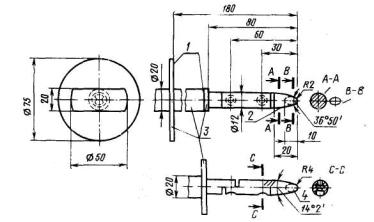

Соответствие требованиям пп. 2.1.2 и 2.1.3 следует проверять внешним осмотром ииспытанием при помощи стандартного испытательного пальца (монолитного испытательногопальца) (см. черт. 12и 14 обязательногоприложения 2). Отверстия устройств классов I и II, заисключением отверстий в металлических частях, присоединенных к заземлению,должны быть проверены с помощью испытательного щупа (см. черт. 13 обязательного приложения 2).

Испытательныепалец и щуп следует прикладывать без заметного усилия во всех возможныхположениях устройств. Приэтом не допускается наклонять устройства, масса которых превышает 40 кг икоторые при эксплуатации устанавливают на полу.

Устройства, предназначенныедля нормальной работы во встроенном виде или смонтированном на стене положении,следует проверять в рабочем положении. Проверке не подлежат отверстия инеизолированные части, которые после установки устройства становятся недоступнымидля персонала.

Не допускается, чтобыстандартным испытательным пальцем можно было дотронуться до:

неизолированных частей,находящихся под малым или опасным напряжением;

функциональной или рабочейизоляции частей или проводов, находящихся под малым или опасным напряжением, заисключением случаев, когда изоляция удовлетворяет требованиям п. 2.1.9.

Кроме того, для устройств класса II не допускается соприкосновение стандартногоиспытательного пальца с металлическими частями, которые отделяются от частей сопасным напряжением, только функциональной или рабочей изоляцией, а такжесоприкосновением испытательного щупа с неизолированными частями, находящимисяпод опасным напряжением.

Лак, эмаль, бумажная ихлопчатобумажная ткань, а также оксидный слой или заливочная масса (заисключением самозатвердевающей смолы) должны обеспечивать необходимую защитуметаллических частей от поражения электрическим током в случае соприкосновенияс частями, находящимися под опасным напряжением.

Для съемных деталей(например, с целью натяжения приводного ремня) испытания при помощистандартного испытательного пальца следует проводить в самых неблагоприятныхположениях всех деталей в пределах диапазона установки с удалением ремня, принеобходимости.

2.1.4. В местах, доступныхоператору, не допускается возникновение энергоопасности.

Испытание

Соответствие требованиям п.2.1.4 следует проверять стандартным испытательным пальцем без прикладываниязначительного усилия. При этом не допускается, чтобы стандартным испытательным пальцемможно было одновременно дотронуться до двух частей, между которыми можетвозникать энергоопасность (одной из этих частейдолжна быть заземленная металлическая часть).

2.1.2-2.1.4 (Измененнаяредакция, Изм. № 1).

2.1.5. Оси кнопок, ручек, рычагов и подобныхдеталей не должны находиться под опасным напряжением.

2.1.6. Кнопки,ручки, рукоятки устройств для ручного управлениядолжны быть изготовлены из изоляционного материала или покрыты изоляционнымматериалом, если предполагается, что оси или элементы крепления могут попадатьпод опасное напряжение в случае пробоя или повреждения изоляции.

Данноетребование не распространяется на кнопки, ручки и рукоятки деталей, неявляющихся электрическими компонентами при условии, если последние имеютнадежное соединение с защитным заземлением, или отделены от частей, находящихсяпод опасным напряжением, металлическими частями, соединенными с контактом илизажимом защитного заземления.

Испытание

Соответствие требованиям пп. 1.5 и 2.1.6 проверяют внешним осмотром.

(Измененная редакция, Изм.№ 1).

2.1.7. В устройствах классаII не допускается подключать конденсаторы, работающие не в цепи малогонапряжения, к доступным для персонала металлическим частям. Металлическиекорпуса конденсаторов должны быть отделены от доступных для персоналаметаллических частей дополнительной изоляцией.

Испытание

Соответствие требованию п.2.1.7 следует проверять внешним осмотром и проведением испытаний,предусмотренных для дополнительной изоляции по п. 2.2.

2.1.8. Устройства,подключаемые к сети электропитания при помощи соединителей, должны бытьсконструированы так, чтобы при эксплуатации они не представляли опасностипоражения электрическим током при соприкасании сконтактами электрического соединителя после отключения устройства от сети, еслиноминальная емкость конденсатора превышает 0,1 мкФ.

Испытание

Соответствие требованию п.2.1.8 следует проверять, если номинальная емкость конденсатора более 0,1 мкФ.

При испытании устройстводолжно работать при номинальном напряжении или на верхнем пределе диапазонаноминального напряжения. Переключатель «Вкл/Откл» устройства устанавливают в положение «Откл» и устройство отключают от сети электропитанияразъединением соединителя. По истечении 1 с после отключения измеряютнапряжение между контактами соединителя при помощи измерительного прибора, неоказывающего заметного влияния на измеряемую величину. Это напряжение не должнопревышать 42 В. Данное испытание следует проводить 10 раз.

Затем это испытание должнобыть проведено и при положении переключателя «Вкл»также 10 раз.

(Измененная редакция, Изм.№ 1).

2.1.9.Допускается доступ персонала к внутренним частям или проводам, находящимся подмалым напряжением, при условии, если их изоляция:

не может повреждаться, неподвергаться механической нагрузке в нормальных условиях работы и персонал недолжен брать ее в руки во время своей нормальной деятельности;

выдерживает испытательноенапряжение, установленное для рабочей изоляции частей, находящихся под опаснымнапряжением;

выдерживает испытательноенапряжение, установленное для дополнительной изоляции частей, находящихся подопасным напряжением, применяемой с целью разделения.

2.1.10. Части устройств,предназначенные для электропитания от сети с изолированной нейтральюили сети с заземленной нейтралью, а также части,включенные между фазовым проводником и землей, должны быть рассчитаны какминимум на напряжение между фазами. Для частей, включенных между нейтралью и землей, допускается учитывать только фазовоенапряжение.

2.1.11. Ток, потребляемыйустройством, может превышать номинальное значение в установившемся состоянии неболее чем на 10 % при номинальном напряжении в любых условиях эксплуатации.

2.1.12. Ручное устройстводолжно быть рассчитано на номинальное напряжение не более 250 В.

2.1.13. Провод нейтрали в устройстве должен быть изолирован от земли икорпуса устройства таким же образом, как и фазовый провод.

2.2.Требования к изоляции и методы испытаний

2.2.1. Изоляция,применяемая в устройстве, служащая для защиты от поражения электрическим током,должна быть выполнена одним из следующих способов:

применением прочного сплошного или многослойногоизоляционного материала, толщина и пути утечки поповерхности которого обусловлены типом обеспечиваемой защиты;

применением соответствующихвоздушных зазоров;

совместным применениемвышеуказанных способов.

Примечание. Изоляция, состоящая изтонких слоев, должна иметь соответствующую электрическую прочность. Длядополнительной изоляции необходимо применять не менее двух слоев, из которыходин слой изолированного материала следует подвергать испытанию наэлектрическую прочность для дополнительной изоляции. Для усиленной изоляциинеобходимо применять не менее трех слоев, из которых два слояизоляционного материала следует подвергать испытанию на электрическую прочностьдля усиленной изоляции.

(Измененная редакция, Изм.№ 1).

2.2.2. Электрическая имеханическая прочность, а также теплостойкость изоляции должны соответствоватьтребованиям, предъявляемым к устройству.

2.2.3. Для обеспеченияэлектрической прочности изоляция должна соответствовать требованиям пп. 5.3.2. и 5.3.3, а также должны быть выполненытребования относительно путей утечки, воздушных зазоров и толщины изоляции.

2.2.4. Для определенияиспытательного напряжения изоляции и размеров изоляции следует учитывать:

виды изоляции, применяемойв устройстве, по п. 2.2.5;

рабочее напряжение по п. 2.2.6.

2.2.5. Изоляция,применяемая в устройствах, может быть функциональной, рабочей, дополнительной идвойной усиленной.

2.2.5.1. Функциональнуюизоляцию следует применять между:

токоведущими частями разныхпотенциалов;

цепями малого напряжения изаземленными металлическими частями.

2.2.5.2. Рабочую изоляциюследует применять между:

токоведущими частями,находящимися под опасным напряжением, и заземленными металлическими частями;

токоведущими частями,находящимися под опасным напряжением, и цепями малого напряжения, которыедолжны быть заземлены для обеспечения безопасности;

проводниками,непосредственно присоединенными к сети электропитания и заземленным защитнымэкраном или сердечником сетевого трансформатора, а для устройствкласса II, кроме того, между металлическими частями, непосредственносоединенными с первичной сетью и доступными для персонала металлическимичастями.

2.2.5.3. Дополнительнуюизоляцию следует применять между любой доступной для персонала частью и частью,которая может стать опасной в случае повреждения рабочей изоляции, например:

между наружнымиповерхностями кнопок, ручек, рукояток и подобных органов управления и их осями,если они не заземлены;

между корпусом устройства инаружной оболочкой гибкого сетевого кабеля (шнура) в месте подвода в устройствекласса II;

между вторичной цепью снезависимым потенциалом, которая не является цепью малого напряжения, инезаземленными проводящими частями корпуса;

между частями с рабочейизоляцией и доступными для персонала металлическими частями устройств класса II.

2.2.5.4. Усиленную изоляциюследует применять между любой незаземленной, доступной для персонала частью, и частью,находящейся под опасным напряжением, например:

заземленной вторичной цепьюнапряжением более 42 В переменного или 60 Впостоянного напряжения и цепью малого напряжения с независимым потенциалом;

цепью малого напряжения снезависимым потенциалом и проводящими частями, непосредственно соединенными спервичной сетью.

2.2.6. Зарабочее напряжение, воздействующее на изоляцию, за исключением изоляциитрансформаторов, принимают напряжение, появляющееся на изоляции в условияхэксплуатации устройств при их нормальной работе. Вслучае, когда для его определения используют эффективное значение, исходят изсинусоидальной формы переменного тока. В случае применения для расчета значенияпостоянного напряжения их принимают с учетом пульсации не более 10 %.

В случае применения двойнойизоляции для расчета суммарного рабочего напряжения принимают напряжения,воздействующие как на рабочую, так и на дополнительную изоляцию.

Рабочее напряжение цепи снезависимым потенциалом должно быть определено из предположения, что цепь снезависимым потенциалом заземлена в самом неблагоприятном месте, т.е. в точке снаивысшим значением рабочего напряжения изоляции.

2.2.7. Характеристикиизоляционных материалов, применяемых в устройстве и предназначенных дляобеспечения безопасности, должны соответствовать климатическим условиям, вкоторых эксплуатируют устройства.

В качестве изоляции неразрешается применять натуральный каучук.

Дерево, хлопчатобумажнуюткань, шелк, обычную бумагу и другие волокнистые или гигроскопические материалыдопускается применять для изоляции только в пропитанном виде. Изоляционныйматериал считают пропитанным, если зазоры между его волокнами заполненыполностью материалом с хорошей изоляционной способностью.

Примечание. С точки зрения данноготребования асбест считают волокнистым материалом.

Испытание

Соответствие требованиям п. 2.2.следует проверять внешним осмотром и проведением измерений воздушных зазоров.

(Измененная редакция, Изм.№ 1).

2.3.Требования к цепям малого напряжения и методы испытаний

2.3.1. В цепи малогонапряжения или в соединенных цепях малого напряжения напряжение междуотдельными элементами цепи или между любой частью цепи и землей или корпусом недолжно превышать в нормальных условиях эксплуатации 42 Впеременного или 60 В постоянного напряжения.

2.3.2. Еслицепь малого напряжения не имеет защиты, соответствующей требованиям п. 2.3.4,то она должна быть отделена от частей, находящихся под опасным напряжением.

2.3.2.1. Случайныесоединения между цепями малого напряжения и частями, находящимися под опаснымнапряжением, могут быть созданы непосредственно или косвенно, через части,которые не находятся под опасным напряжением (косвенно опасные части).

2.3.2.2. Цепи малогонапряжения следует отделять от частей, находящихся под опасным напряжением,одним из следующих методов:

применением изоляции, имеющий пути утечки, воздушные зазоры и расстояния поизоляции, удовлетворяющие требованиям к двойной или усиленной изоляции с учетомрабочего напряжения;

применением заземленногометаллического экрана или других заземленных проводящих частей. Изоляция междучастями под опасным напряжением и заземленными частями должна соответствоватьтребованиям к рабочей изоляции с учетом рабочего напряжения.

2.3.2.3. Правила отделенияприведены в табл. 1.

Таблица 1

Примечания:

1. Опасными (являются части, которые(размещены в цепях, непосредственно соединенных с сетью, или размещены во вторичныхцепях, имеющих при нормальной работе напряжение, превышающее 42 В переменного или 60 В постоянного напряжения, и которые неудовлетворяют требованиям к цепи ограниченного тока.

2. Косвенно опаснымичастями являются незаземленные проводящие части, которые предназначены длянормальной работы при напряжении, не более 42 B переменного или 60 В постоянного напряжения и не отделены от опасных частейдвойной или усиленной изоляцией, или заземленным металлическим экранам.

(Измененная редакция, Изм.№ 1).

2.3.3. Требованиябезопасности должны быть учтены при конструировании и изготовлении устройств.

2.3.3.1. В устройстве с одновременноприсутствующими цепями малого напряжения и цепями с опасным напряжением этицепи должны быть отделены друг от друга двойной или усиленной изоляцией либопри помощи заземленных металлических частей. Пути утечки и воздушные зазорымежду цепями должны соответствовать требованиям, приведенным вп.2.9, в зависимости от вида изоляции.

Примечание. Цепь малого напряжения,имеющая защиту в соответствии с требованиями п. 2.3.4, может быть отделена отцепей с опасным напряжением при помощи рабочей изоляции и воздушных зазоров,обеспечивающих с учетом путей утечки соответствие требованиям к рабочейизоляции.

2.3.3.2. Пути утечки ивоздушные зазоры должны сохраняться не ниже значений, приведенных в п.2.9, для чего должны быть приняты меры по предотвращениюослабления паяных соединений и проворачивания соединений, способных кпроворачиванию.

2.3.3.3. В многоконтактных соединителях и розетках и везде, где могутвозникать короткие замыкания, должно быть обеспечено, чтобы части, находящиесяпод малым или опасным напряжением, и цепи малого напряжения не моглисоприкоснуться вследствие ослабления какого-либо зажима или обрыва провода узажима.

(Измененная редакция, Изм.№ 1).

2.3.3.4. Неизолированныечасти, находящиеся под опасным напряжением, должны быть экранированы, огражденыили размещены так, чтобы не могло возникнуть их случайное короткое замыкание сцепями малого напряжения, например, при пользовании инструментом, испытательнымщупом и т.п.

2.3.3.5. Не допускаетсяприсоединять соединители, применяемые в цепях малого напряжения, ксоединителям, проводящим опасное напряжение во избежание присоединения цепималого напряжения к цепям опасного напряжения. Данное требование может бытьвыполнено путем выбора соответствующей конструкции или соответствующегорасположения соединителя.

Требования, приведенные в пп. 2.3.3.2, 2.3.3.4 и 2.3.5, не распространяются на цепималого напряжения в случаях, когда эти цепи удовлетворяют требованиям п. 2.3.4.

2.3.3.6. Провода,соединенные с цепью малого напряжения, должны быть отделены от проводов,находящихся под опасным напряжением, одним из следующих способов:

при помощи перегородок, применениемтрассировки при проводке или надлежащего крепления проводов;

применением заземленногометаллического экрана;

при помощи отдельного слояизоляции, соответствующей требованиям к дополнительной изоляции. В качестветакого слоя может служить изоляционная трубка, надетая на провода цепей малогонапряжения или на провода с опасным напряжением;

выбором такой изоляции длявсей внутренней проводки, которая соответствует наибольшему рабочему напряжению(п. 5.3.3);

применением на проводахцепей малого напряжения или проводах с опасным напряжением изоляции такойтолщины, которая удовлетворяет для наибольшего возможного рабочего напряжениятребованиям, предусмотренным для усиленной изоляции.

Изоляция отдельных проводовдолжна соответствовать условиям применения и рабочему напряжению этих проводов.

2.3.4. В устройстве, гдеразделение между цепями малого напряжения и частями под опасным напряжением несоответствует требованиям п. 2.3.2,цепь малого напряжения должна быть заземлена или должна иметь защиту другимиэквивалентными способами.

Защита должна обеспечивать,чтобы напряжение на доступных для персонала частях, в случае неисправности, непревышало в течение 0,2 с 42 В переменного или 65 Впостоянного напряжения.

Примечание. Надлежащую защитуобеспечивают при помощи плавких предохранителей, реле, электронных устройств для защиты от перенапряжения и электронных устройств длязащиты от токов перегрузки. В качестве примера электронной защиты можнопривести цепь c применениемдифференциально-минимального реле.

(Измененная редакция, Изм.№ 1).

2.3.5. В случае соединенияцепи малого напряжения с какой-либо обмоткой разделительного трансформаторадолжны быть предусмотрены средства, предотвращающие попадание опасногонапряжения в цепи малого напряжения вследствие пробоя основной изоляциитрансформатора.

Для выполнения данноготребования должны быть применены защитные трансформаторы в соответствии собязательным приложением4 или цепь малого напряжения должна быть заземлена в соответствии стребованиями п. 2.3.4.

2.3.6. Не допускаетсясоединять цепи малого напряжения с другими цепями в случае, если в конструкцииустройства отсутствуют защитные средства, в результате чего напряжение цепеймалого напряжения может быть более 42 В переменноготока или 60 В постоянного напряжения в течение более 0,2 с.

Примечание. Под другими цепями внастоящем стандарте понимают цепи регулирования, находящиеся между цепямималого напряжения и вторичными обмотками трансформатора напряжением более 42 В переменного и 60 В постоянного напряжения.

2.3.7. Цепи малогонапряжения не должны быть непосредственно соединены в устройстве с цепямипервичной сети, включая и нейтраль.

Испытание

Соответствие требованиям п.2.3 следует проверять внешним осмотром и проведением измерений напряжения ивремени.

2.4. Требования к цепям ограниченного тока вустройствах и методы испытаний

2.4.1. Ток в установившемсярежиме, протекающий в измерительных цепях с неиндуктивным сопротивлением 2000Ом, включенных между частью в цепи ограниченного тока, доступной для персонала,и любым полюсом сети электропитания или землей, не должен превышать 0,7 мАпеременного тока или 2 мА постоянного тока.

В случае, когда частотанапряжения электропитания превышает 11 кГц, допустимое предельное значениепеременного тока (0,7 мА) следует умножить на значение частоты в килогерцах,причем полученное значение тока не должно превышать 70 мА переменного тока.

2.4.2. В любых цепях,доступных для персонала, напряжение которых не превышает 450В переменного или постоянного тока емкость цепи не должна превышать 0,1мкФ.

2.4.3. В частях, доступныхдля персонала, напряжение которых не превышает 15000 Впеременного или постоянного тока накопленный заряд не должен превышать 45 мкКл.

2.4.4. В частях, доступныхдля персонала, напряжение которых превышает 15000 Впеременного или постоянного тока, энергия разряда не должна превышать 350 мДж.

2.4.5. Цепи ограниченноготока должны быть спроектированы так, чтобы было обеспечено выполнениетребований пп. 2.4.1-2.4.4 для случаев пробоя любойрабочей изоляции или неисправности (отказа любой части устройства).

Цепи ограниченного тока отцепей, находящихся под опасным напряжением, следует изолировать в соответствиис требованиями к цепям малого напряжения по п. 2.3.2.

Испытания

Соответствие требованиям п.2.4 следует проверять внешним осмотром и проведением соответствующих измерений.

2.5.Требования к защитному заземлению устройства и методы испытаний

2.5.1. Металлические частиустройств класса I, доступные для персонала, которыевследствие повреждения изоляции могут оказаться под опасным, напряжением илиуровень энергии в которых может оказаться опасным, должны быть постоянно инадежно подключены к заземляющим зажимам внутри устройства.

Металлические части,размещенные под декоративным кожухом, считают доступнымидля персонала, если кожух не выдерживает испытания по п. 4.3.

Допускается не заземлятьчасти, доступные для персонала, например съемные крышки, сменные металлическиечасти, изолированные металлические части, при условии, если они отделены оттоковедущих частей, находящихся под опасным напряжением:

при помощи заземленногометаллического экрана или прочной дополнительной или усиленной изоляции;

применением воздушногозазора не менее 13 мм, при этом части, доступные для персонала, должнывыдержать испытание на механическую прочность по п. 4.3.и должны быть закреплены так, чтобы была исключена возможность ихсоприкосновения вследствие расслабления или развинчиваниялюбых элементов крепления или любого соединения или же вследствие случайногосмещения съемных крышек.

В данном случаесоприкосновения с рабочей или функциональной изоляцией считают аналогичнымисоприкосновению с любыми токоведущими частями.

Съемные кожухи иметаллические части допускается не заземлять, если они электрически соединены сзаземленными частями и общее переходное сопротивление при этом не превышает 0,1Ом.

Устройства класса II недолжны иметь защитных заземляющих зажимов.

2.5.2. Защитные заземляющиепроводники в устройствах не должны иметь выключателей и предохранителей.

Если какая-либо системаобработки данных состоит из устройств классов I и II,сопряжения этих устройств должны быть такими, чтобы было обеспечено соединениес заземляющим проводником для всех устройств класса I независимо от местрасположения в системе.

Защитные заземляющие проводникимогут быть неизолированные и изолированные. Если защитный заземляющий проводникизолирован, изоляционный материал должен быть зелено-желтого цвета, заисключением случая применения многожильного заземляющего проводника, дляизоляции которого применяют прозрачный изоляционный материал.

Металлические частиустройства, соединенные с защитным заземляющим проводником, не должны бытьэлектрически соединены с нейтралью сети в устройстве.

Защитные заземляющиепроводники должны быть соединены так, чтобы отключение защитного заземляющегопроводника от одного устройства не привело к разъединению заземляющегосоединения других устройств или частей устройств, если это может вызватьопасную ситуацию.

Защитные заземляющиепроводники следует присоединять в первую очередь и отсоединять последними.

Соединения защитныхзаземляющих проводников должны быть выполнены так, чтобы исключаласьнеобходимость их отсоединения во время проведения технического обслуживания, заисключением случая, если часть, служащая для заземления, должна быть удаленаили, если одновременно устраняется опасное напряжение, под которым эта частьнаходится.

Винтовые или подобныесоединения, предназначенные для крепления частей, удаляемых оператором,допускается использовать для обеспечения заземления только в случае, еслиудовлетворяются следующие требования:

должно быть применено не менее двух винтов или элементов крепления;

винты или соединения неиспользуют одновременно для закрепления концов проводов;

соединения должны удовлетворятьтребованиям к защитному заземлению.

2.5.3. Зажимы для стационарных проводовэлектропитания или несъемных гибких кабелей должны удовлетворять требованиям п.3.3 настоящего стандарта и ГОСТ 12.2.007.0-75. Не допускается применятьзажимы без винтовых соединений.

Не допускается применятьвнешние заземляющие зажимы для обеспечения заземления между различными частямиустройства. Средства крепления заземляющих зажимов должны быть зафиксированы отслучайного развинчивания, а их ослабление должно бытьвозможным только с помощью инструмента.

Примечание.Конструкция, используемые обычно для токопроводящихзажимов, за исключением гнездовых зажимов некоторых типов, обеспечиваютдостаточную упругость.

В отдельных случаях могут потребоваться специальныеприспособления, например, специальные детали соответствующей упругости,случайное смещение (отвертывание) которых мало вероятно,

2.5.2, 2.5.3. (Измененнаяредакция, Изм. № 1).

2.5.4. Металлические части, соприкасающиеся сзащитными заземляющими соединениями, должны быть стойкими к коррозии, котораяможет появляться в результате электрохимических реакций, протекающих в условияхэксплуатации, хранения и транспортирования.

Заземляющий зажим должениметь достаточную коррозионную стойкость, что обеспечивается применениемсоответствующего способа покрытия или облицовки. Если корпус заземляющегозажима является частью рамы или кожуха из алюминиевых сплавов, то должны бытьприняты меры во избежание появления коррозии из-за контакта с медью или еесплавами.

Испытания

Соответствие требованиям пп. 2.5.1-2.5.4 осуществляют внешним осмотром.

2.5.5. Сопротивлениесоединяющих цепей между заземляющими зажимами или заземляющими контактами иприсоединяемыми к ним заземленными частями этого устройства должно быть неболее 0,1 Ом.

Испытание

Соответствие требованию п.2.5.5 следует проверять измерительными приборами, соответствующими приведеннымниже требованиям или проведением следующего испытания.

Испытательный ток долженбыть в полтора раза больше токов, на которые рассчитаны любые цепи, находящиесяпод опасным напряжением, в точке, где повреждение рабочей изоляции можетпривести к тому, что металлическая часть, доступная для персонала, можетоказаться под напряжением, т.е. становится токоведущей. Испытательноенапряжение не должно превышать 12 В, испытательный токможет быть переменным или постоянным. Если очевидно, что заземляющий контакт исоединенные с ним части исправны, то можно использовать прибор 25 А напряжением 12 В переменного тока.

Перепад напряжения следуетизмерять между заземляющим зажимом или заземляющим контактом и металлическимичастями, доступными для персонала. По току и перепаду напряжения необходимопровести расчет сопротивления. Сопротивление гибкого измерительного проводанеобходимо вычесть из сопротивления, полученного в результате измерения.

При крупногабаритныхустройствах, где присоединение защитного заземления сборочных единицпроизводится при помощи одной из жил многожильного гибкого кабеля, служащегодля подвода сетевого электропитания, сопротивление кабеля следует учитывать приизмерении сопротивления, за исключением случаев, когда кабель имеетсоответствующую защиту от максимального тока.

Необходимо следить за тем,чтобы переходное сопротивление между концом измерительного щупа и испытуемойметаллической частью не оказало влияния на результат испытания.

Испытание

Соответствие требованиям п. 2.5следует проверять внешним осмотром и проведением соответствующих измерений.

(Измененная редакция, Изм.№ 1).

2.6.Требования к приспособлениям отключения от первичной сети в устройстве и методыиспытаний

2.6.1. Для отключенияустройств (систем) от сети с целью проведения технического обслуживания должныбыть предусмотрены разъединительные средства.

Если устройство или группа устройствдолжны быть постоянно присоединены к сети электропитания, разъединительныесредства должны быть встроены в устройство, за исключением случаев, когда винструкции по установке предусмотрено, что такие средства должны являтьсясоставной частью электрического оборудования здания.

Контактный зазорразъединительного средства должен быть не менее 3 мм, если он встроен вустройство. Разъединительное средство должно быть размещено, насколько этовозможно, близко к точке присоединения сети электропитания.

Части, оставшиеся поднапряжением после отключения устройства от сети, должны иметь защитный кожухдля предотвращения случайного прикосновения к ним лиц, проводящих техническоеобслуживание.

Примечание. Если разъединительныесредства не встроены в устройство, поставка их вместе с устройствомнеобязательна.

Многополюсные выключателине допускается включать в гибкие соединительные провода.

Примечание. Требования кразъединительным средствам не распространяются на функциональные выключатели устройств,если устройства имеют специальные разъединительные средства.

В качестве разъединительныхсредств применяют:

соединитель гибкогопровода;

разъединительныевыключатели;

многополюсные разрыватели;

другие средства, обеспечивающие такую же безопасность.

2.6.2. При подключенииустройств к однофазной сети разъединитель должен отсоединять фазу и нейтраль одновременно. Заземленную нейтральдопускается не отсоединять.

При подключении устройств к трехфазной сети разъединитель должен одновременноотсоединять все фазы сети, находящиеся под напряжением. Нейтральсчитают фазным проводом, находящимся под напряжением, если она не заземлена.Если разъединительное средство размыкает соединение с нейтралью,одновременно должны размыкаться все фазы сети.

(Измененная редакция, Изм.№ 1).

2.6.3. В устройствах свилками и розетками для отсоединения от сети допускается использовать вилки нагибких проводах. В этом случае инструкция по установке должна соответствоватьтребованиям п. 1.5.10.

Для устройств класса I с вилками и розетками должны быть примененыстандартные вилки и розетки с защитными заземленными контактами.

2.6.4. Вгруппе устройств с индивидуальным электрическим соединителем каждого устройстваили постоянным присоединением к сети, где устройства сопряжены друг с другомтак, что имеется опасность передачи опасного напряжения или опасной энергиимежду устройствами, для обеспечения безопасности при проведении техническогообслуживания должны быть предусмотрены механизмы отсоединения от сети иодновременное отключение электропитания всех устройств с опасным напряжениемили опасным уровнем энергии.

2.6.5. Если в устройствеприменяют несколько механизмов отсоединения, они должны быть сгруппированы водном месте, однако не требуется, чтобы они были расположены близко друг кдругу или были механически соединены.

Испытание

Соответствие требованиям п.2.6 следует проверять внешним осмотром и проведением соответствующих испытаний.

2.7.Требования к защите внутренней проводки устройств и методы испытаний

2.7.1. Вся внутренняя проводка, включая общие шиныи гибкие соединительные кабели, применяемые для распределения мощности,потребляемой от первичной сети, должны иметь средства защиты от перегрузки потоку и короткого замыкания.

На короткие автономные участкипроводки данное требование не распространяется при условии, если установлено,что они не имеют влияния на безопасность (напримерпровода сигнальных линий).

Примечание. Средства, предназначенныедля защиты частей устройства от перегрузки по току, допускается использовать идля защиты проводов, присоединяемых к этим частям. Для отдельных внутреннихраспределительных цепей с целью уменьшения размеров и длин проводниковдопускается применять индивидуальные средства защиты.

2.7.2. В устройствах классаI для защиты от короткого замыкания на корпус все фазовые провода сети должныиметь отдельные средства защиты. Если эта защита размыкает нейтраль,одновременно должны размыкаться и все другие провода электропитания.

Наиболее часто встречающиеся системы электропитанияи их защиты приведены в табл. 2.

Таблица 2

* Только для провода нейтрали с площадью сечения, равней площади провода фазы.

2.7.3. Когда короткое замыканиена корпус мало вероятно (например в устройствах классаII), число и место расположения защитных средств, применяемых в цепях,находящихся в непосредственной связи с первичнойсетью, должны соответствовать табл. 3.

Таблица 3

* Только для провода нейтрали с площадью сечения, равной площади сечения проводафазы.

2.7.4. Дополнительно к защитнымсредствам, не предусматривающим защиту от токов короткого замыкания, следуетустанавливать средства защиты от токов короткого замыкания.

2.7.5. Если защита отперегрузки по току обеспечивается средством, представляющим собой составнуючасть электрического оборудования здания, это должно быть указано в инструкциипо установке устройства.

Для однофазных устройств, ккоторым электропитание подводится от розеток здания при помощи стандартныхвилок, необходимо исходить из того, что защита от перегрузок по току,рассчитанная на мощность, потребляемую от розетки, а также защита от короткогозамыкания встроены в сеть здания.

2.7.6. Системы защитыдолжны:

автоматически срабатывать,если ток перегрузки в защищаемой цепи устройства превышает номинальный ток защиты;

быть пригодными длянадежного разрывания токов короткого замыкания;

иметь конструкцию и расположение, обеспечивающие ихбезопасное функционирование;

иметь конструкцию ирасположение, обеспечивающие отсутствие влияний условий эксплуатации на иххарактеристики;

быть смонтированыв соответствии с инструкцией по их монтажу при наличии специальных требований.

Примечание. Два или более защитныхсредства допускается размещать в одном узле.

Испытание

Соответствие требованиям п.2.7 следует проверять внешним осмотром и проведением соответствующихизмерений.

2.8.Требования к защитной блокировке устройства и методы испытаний

2.8.1. Защитная блокировкадолжна быть применена во всех местах, где при эксплуатации может возникнутьопасность в пределах требований настоящего стандарта, если требуется доступ кэтим местам без использования инструмента. Доступ может быть обеспечен путемудаления кожуха, открывания крышек или смещения частей кожуха.

2.8.2. Защитная блокировкадолжна быть сконструирована и изготовлена таким образом, чтобы опасностьснизилась до допустимого уровня до того, как крышки, двери и др. примутположение, позволяющее проникнуть в опасное пространство стандартнымиспытательным пальцем.

2.8.2.1. Токоведущие части,которые находятся под опасным напряжением, должны иметь конструкцию,обеспечивающую при удалении, открывании или смещении:

предварительное отключениетоковедущих частей;

автоматическое отключениеисточника электропитания токоведущих частей.

2.8.2.2. Движущиеся частидолжны иметь конструкцию, обеспечивающую при удалении, открывании или смещении:

предварительное снижениескорости движения до неопасного уровня;

автоматическое снижениескорости движения до неопасного уровня.

2.8.2.3. Везде, где емкостьцепи может создавать опасное напряжение или электрическую энергоопасностьмежду токоведущими частями, доступными для персонала, после срабатываниязащитной блокировки разрядное средство должно обеспечить, чтобы через 5 с послесрабатывания блокирующего выключателя остаточное напряжение не превышало 42 В переменного или 60 В постоянного напряжения, а уровеньэнергии - 20 Дж.

2.8.3. Защитная блокировкадолжна быть изготовлена так, чтобы исключалась возможность неожиданноговозникновения опасности, когда крышки, защитные кожухи, двери и др. ненаходятся в закрытом положении. Блокирующие средства считают надежными, еслипри испытании их нельзя отключить испытательным пальцем.

2.8.4. Если для проведениятехнического обслуживания необходимо отключить блокировку, система отключенияблокировки должна соответствовать следующим требованиям:

отключение блокировкидолжно производиться только принудительно;

блокировка должнаавтоматически возвращаться в исходное положение, повторное включение блокировкиосуществляется только вручную;

если система отключенияблокировки находится в местах, доступных для персонала, отключение блокировкидолжно быть возможным только при помощи специального инструмента, т.е.произвести отключение с помощью случайного предмета, например монеты,невозможно;

блокировка защиты отчрезвычайно опасных воздействий не должна отключаться (напримерзащита от излучения источников света, приводящего к повреждению зрения).

2.8.5. В открытом положении защитных кожухов,дверей и т. п., оснащенных защитной блокировкой, не должна появлятьсянеожиданная опасность для обслуживающего персонала или лиц, проводящихтехническое обслуживание.

Примечание. Неожиданные опасности могутвызвать термоприборы автоматического возврата иливключения дистанционного управления, а также систем запрограммированногозапуска.

2.8.6. Блокирующие средствадолжны иметь конструкцию, которая гарантирует, что их неисправность не будетсоздавать опасность в пределах требований настоящего стандарта.

В случае конструкции,которая не дает основания для предположения безотказной работы, путем изученияконструкции блокирующего средства и электрической принципиальной схемыустройства должны быть сделаны выводы о том, что неисправная работа блокирующего средства мало вероятна в течениесреднего срока службы устройства.

Испытание

Соответствие требованиям п.2.8.6 следует проверять внешним осмотром или циклическим пуском (10000 раз)блокирующего средства, в течение которых оно должно срабатывать безотказно.

Испытание

Соответствие требованиям п. 2.8следует проверять внешним осмотром или проведением соответствующих измерений.

2.9.Требования к путям утечки, воздушным зазорам и расстояниям по изоляции вустройстве и методы испытаний

2.9.1. Требования,приведенные в п.2.9, распространяются только на цепи, повреждениеизоляции которых может привести к поражению электрическим током.

2.9.2.Расстояния по изоляции должны быть рассчитаны в зависимости от места примененияизоляции и рабочих напряжений по п. 2.2.6 в соответствии с табл. 4.

Таблица 4

Размеры, мм



* Значения, указанные в скобках, относят кизоляции, защищенной от загрязнения. Защищенной отзагрязнения считают изоляцию, размещаемую внутри (устройства с пылезащитнымкожухам, но только тогда, когда само устройство при работе не выделяет пыль.Герметическое уплотнение не предусматривают.

** Допускается 1,5 мм, если токоведущая частьпредставляет, собой провод с эмалевой изоляцией.

** Допускается 2 мм, если токоведущая частьпредставляет собой провод c эмалевой изоляцией.

*4 Допускается 6 мм,если токоведущая часть представляет собой провод с эмалевой изоляцией.

*5 См. примечание к п. 2.2.I.

Примечаиия:

1. ВЗ - воздушный зазор; ПУ-путьутечки; РИ-расстояние по изоляции.

2. Требования, приведенные в таблице,распространяются на схемы печатного монтажа только в том случае, если онинепосредственно соединены с первичной сетью.

3. Относительно толщиныизоляции трансформаторов следует руководствоваться требованиями, приведенными в п. 2.9.4.

Пути утечки ивоздушные зазоры менее указанных в табл. 4 допускаются для функциональнойизоляции токоведущих частей с разными потенциалами при условии, что вустройстве не будут возникать дефекты, нарушающие безопасность устройств впределах требований стандарта, когда эти токоведущие части при испытаниипоочередно замыкаются накоротко и выдерживают испытательное напряжение длярабочей изоляции в соответствии с п. 5.3.3.

Если значение длины путейутечки, воздушных зазоров и расстояний по изоляции не установлены, а также еслирабочее напряжение превышает 4000 В переменного илипостоянного напряжения, соответствие изоляции требованиям настоящего стандартаследует проверять испытанием под напряжением в соответствии с п.5.3.

Испытание

Проверка соответствиятребованиям пп. 2.9.1 и 2.9.2 - по обязательному приложению2. Воздушными зазорами менее 1 мм (в пылезащищенных местах - менее 0,25 мм)следует пренебречь при расчете расстояния по изоляции.

Измерения следуетпроводить:

вместе с приводными ремнямипри их наличии при самом неблагоприятном положении механизма для натяженияремня, а также без приводных ремней.

Движущиеся частиустанавливают в наиболее неблагоприятное положение. Гайки, винты с круглойголовкой должны быть завинчены в самом неблагоприятном положении. Следуетучитывать влияние изоляционной прокладки металлических кожухов и крышек.

Для устройств с несъемными,гибкими, сетевыми соединительными проводами измерения следует проводить дляпроводника с наибольшим номинальным поперечным сечением, приведенным в табл. 10, а также без него.

Воздушные зазоры междусоединительными зажимами и металлическими частями, доступными для персонала,следует измерять при вывинченных гайках и винтах, насколько это возможно.

При этом размеры воздушныхзазоров должны быть не менее 50 % значений, приведенных втабл. 4.

Расстояния через отверстияи пазы в наружных частях изоляции следует измерять относительно металлическойфольги, находящейся в контакте с поверхностью, доступной для персонала. Длянастоящего испытания эти поверхности изоляции рассматривают как покрытые слоемметаллической фольги. Металлическая фольга натянута через отверстия ипридавлена стандартным испытательным пальцем.

При необходимости следуетприложить усилие к любой точке неизолированных проводов и наружным частямметаллических кожухов с целью уменьшения путей утечки и воздушных зазоров вовремя проведения испытания.

Усилие прикладывают припомощи стандартного испытательного пальца и оносоставляет:

2 Н - для неизолированныхпроводов;

30 Н - для кожухов.

Примечание. За расстояние по изоляцииможно принимать сумму расстояний по сплошной изоляции и размер одного илинескольких воздушных зазоров.

Требования к воздушнымзазорам между токоведущими частями с различными потенциалами нераспространяются на воздушные расстояния между контактами термостатов(терморегуляторов), ограничителей температуры, механизмов защиты от перегрузкипо току, микровыключателей и других подобныхэлементов, на воздушные расстояния между токоведущими частями таких узлов иблоков, где воздушные зазоры изменяются вследствие движения контактов.

Для цепей, содержащихточечный электрод или искровой разрядник, необходимый для нормальной работыустройства, путями утечки и воздушными зазорами можно пренебречь.

(Измененная редакция, Изм.№ 1).

2.9.3. Пути утечки ивоздушные зазоры между соединительными зажимами стационарной сетевой проводки,а также между этими зажимами и смежными токопроводящими частями устройствадолжны быть не менее значений, указанных в табл. 5.

Воздушные зазоры зажимов,служащих для соединения проводов, проводящих ток свыше 25 А,должны быть 9,5 мм.

2.9.4. Если изоляцияизготовлена не из нескольких тонких слоев, толщина слоя прочной изоляцииразделяющих трансформаторов, применяемых в устройствах, должна быть не менеезначений, указанных в табл. 6.

Таблица 5

Таблица 6





Испытание

Соответствие требованиям п.2.9 следует проверять внешним осмотром и проведением испытаний всоответствии с обязательным приложением 2.

3. ТРЕБОВАНИЯ К ПРОВОДАМ И СОЕДИНЕНИЯМ В УСТРОЙСТВЕ ИМЕТОДЫ ИСПЫТАНИЙ

3.1. Требования к внутренней проводке и методыиспытаний

3.1.1. Номинальное сечение проводников, применяемыхдля внутренней проводки, следует выбирать с учетом максимально допустимойтемпературы проводников.

3.1.2. Канавки для проводкидолжны быть гладкими, без острых кромок. Провода должны быть защищены такимобразом, чтобы они не соприкасались с заусенцами, охладительными ребрами,которые могут повредить изоляцию токопроводящих частей. Металлические части,через отверстия которых проходят изолированные проводники, должны бытьзакреплены. Отверстия в этих частях должны иметь гладкую закругленнуюповерхность или в них должна быть предусмотрена втулка из изоляционногоматериала.

Внутренняя проводка должнаиметь эффективную защиту от соприкосновения с движущимися частями.

Примечание. В электронных узлах допускается, чтобы проводники находились в плотномконтакте с выводами, пригодными для соединения в накрутку и подобнымиэлементами при условии, что пробой изоляции, не приводит к возникновениюопасности, или при условии обеспечения добавочной механической защиты путемприменения дополнительной изоляции.

(Измененная редакция, Изм.№ 1).

3.1.3. Внутренняя проводка должнаиметь трассировку, опорное крепление или защиту, которые предотвращают слишкомбольшое натяжение проводов и зажимных соединений, ослабление зажимныхсоединений и повреждение изоляции проводников.

3.1.4. Неизолированные проводникидолжны быть жесткими, закреплены и расположены так, чтобы при нормальнойэксплуатации пути утечки и воздушные зазоры не могли быть менее значений,приведенных в п.2.9.

3.1.5. Изоляция,применяемая для проводников, должна выдерживать испытание на электрическуюпрочность в соответствии с п. 5.3.3.

Испытание

Соответствие требованию п.3.1.5 проверяют при отсутствии результатов предварительных испытаний на отрезкепроводника, длина которого достаточна для определения электрической прочностиизоляции:

для рабочей изоляции -между проводником и металлической фольгой, плотно закрученной вокруг изоляциина длине около 100 мм;

для дополнительной изоляции(охватывающей, например, несколько проводников) - между проводником,вставленным в изоляционную трубку, и металлической фольгой, плотно закрученнойвокруг трубки на длине около 100 мм,

3.1.6. Проводзелено-желтого цвета допускается применять, только для присоединения кзаземляющему проводнику (устройству).

Испытание

Соответствие требованиям п.3.1 следует проверять внешним осмотром и проведением соответствующих измерений.

3.2. Требования к присоединению к источникуэлектропитания устройства и методы испытаний

3.2.1. Для обеспечениябезопасного и надежного присоединения устройств к источнику электропитания онидолжны быть оснащены одним из следующих средств:

соединительными зажимами,пригодными для постоянного присоединения к стационарной внешней проводке;

несъемным гибким кабелемили проводом с присоединенным к нему электрическим соединителем;

розеткой.

(Измененная редакция, Изм.№ 1).

3.2.2. Если устройствоснабжено более чем одним соединением с источниками электропитания (например для питания от нескольких источников или отисточников различных напряжений и частот), в конструкции его должно бытьобеспечено:

наличие различных зажимовдля разных целей;

невозможность заменыэлектрических соединителей (при наличии) в том случае, когда неправильноеприсоединение может привести к опасности;

невозможностьсоприкосновения персонала с частями, находящимися под опасным напряжением (например с контактами электрического соединителя) приразъединении одного или более соединителей.

3.2.3. Устройства,предназначенные для постоянного соединения со стационарной проводкой, должныбыть снабжены зажимами для присоединения проводников с номинальными сечениями всоответствии с п.3.3 или несъемными гибкими кабелями электропитания.

Закрепленныеустройства, предназначенные для постоянного соединения со стационарнойпроводкой, за исключением тех, которые поставляют с несъемными гибкимикабелями, должны обеспечивать возможность присоединения кабелей сети илипроводов к уже закрепленному на несущем каркасе устройству, а каркасы должныбыть снабжены вводными втулками, входными муфтами, выталкиваемыми уплотнениямиотверстий или сальниками, допускающими присоединение соответствующих кабелейили проводов.

Для устройств номинальнымзначением силы тока не более 16 А отверстия для вводовдолжны иметь достаточный размер для гибких кабелей или муфт максимальныминаружными диаметрами, указанными в табл. 7.

Вводы гибких кабелей илимуфт и выталкиваемые уплотнения отверстий должны быть сконструированы илирасположены таким образом, чтобы установка кабеля или муфты не оказывалавлияния на защиту от поражения электрическим током и не снижала пути утечки ивоздушные зазоры ниже норм, указанных в п.2.9.

Испытание

Соответствие требованиям п.3.2.3 следует проверять внешним осмотром, пробной установкой и измерением.

Таблица 7



3.2.4. Вилки ирозетки устройств должны быть расположены таким образом, чтобы:

токоведущие части, находящиесяпод опасным напряжением, были недоступными для персонала при присоединении илиотсоединении вилки;

сочленение вилки и розеткипроисходило без затруднений;

вилки и розеткипосле сочленения не опирались ни на какую внешнююповерхность в нормальном рабочем положении устройства.

Испытание

Соответствие требованию п.3.2.4 следует проверять внешним осмотром и проведением испытания при помощистандартного испытательного пальца.

3.2.5. Устройства к сетиследует подключать специальными кабелями или шнурами с сетевыми электрическимисоединителями для подключения к сети. При применении в устройствах класса I онидолжны иметь защитный заземляющий провод зелено-желтого цвета, один конецкоторого присоединен к внутреннему заземляющему зажиму устройства, а другой кзаземляющему контакту сетевого электрического соединителя.

Номинальная площадь сеченияпроводов для гибких сетевых кабелей и проводов должна быть не менее значений,указанных в табл. 8.

Гибкие кабели и провода,предназначенные для присоединения к сети, не должны подвергаться внутри или наповерхности устройств воздействию острых углов или кромок. Все кромки илиострые углы, соприкасающиеся с гибкими кабелями или шнурами, должны бытьисполнены так, чтобы данное требование могло быть выполнено для кабелей илипроводов всех типов, поставляемых с устройствами.

Таблица 8

Примечание. Допускается номинальная площадь сечения 0,5 мм²при условии, если значение силы номинального потребляемого тока не превышает 3 А и длина кабелей или проводов не превышает 12 м.

Входные втулки, при необходимости,должны быть соответствующим образом закреплены, а удалять их следует только сприменением инструментов.

(Измененная редакция, Изм.№ 1).

3.2.6.Несъемные гибкие кабели или провода, предназначенные для присоединения к сети,должны быть закреплены так, чтобы проводники в точках соединений неподвергались натяжению, скручиванию, и изоляция проводников была защищена отистирания.

В случае скольжения гибкогокабеля или провода в креплении, приводящего к тому, что в проводниках можетсоздаваться механическое напряжение, провод защитного заземления следуетподвергать механическому воздействию в последнюю очередь.

Средства, предназначенныедля крепления сетевых, заменяемых, несъемных кабелей или проводов, должны бытьсконструированы так, чтобы:

замена не ухудшилабезопасность и работу устройства;

гибкий кабель или провод немог соприкасаться с винтами крепежных средств, если эти винты доступны дляперсонала или электрически соединены с проводящими частями, доступными дляперсонала;

кабель или провод незажимались такими металлическими винтами, которые непосредственно опираются наних.

Не допускается завязыватькабель или шнур узлом.

Крепежные средстванесъемных незаменяемых кабелей или проводов, используемых в устройствах классаII, должны быть смонтированы на изоляционном материале, и должны удовлетворятьтребованиям к дополнительной изоляции.

Испытание

Соответствие требованиям п.3.2.6 следует проверять внешним осмотром, при необходимости, - испытанием наэлектрическую прочность, а также проведением следующего испытания.

При испытаниисоединительный кабель или провод должен быть смонтирован в устройстве.Необходимо частично ввести кабель или шнур в устройство, при этом не должнопроисходить повреждение кабеля (провода) или внутренних частей устройства.

Затем кабель или проводподвергают 25-кратному натяжению с усилием в соответствии стабл. 9. Усилие следует прикладывать без рывков в самом неблагоприятномнаправлении в течение 1 с. Непосредственно после этого кабель или проводподвергают воздействию крутящего момента согласно табл. 9.

Таблица 9



Во время испытаниякабель или провод не должен повреждаться. После окончания испытания кабель илипровод не должен быть смещен в продольном направлении более чем на 2 мм и вточке соединения не должно быть заметногомеханического напряжения.

Пути утечки и воздушныезазоры должны быть не ниже значений, указанных в п.2.9.

3.2.7. Ручные устройства,снабженные несъемными кабелями или проводами, должны иметь у входного отверстияприспособление для предотвращения обрыва кабеля (провода) или гладкое изакругленное входное отверстие овальной формы. Радиус закругления должен неменее чем в полтора раза превышать максимальный диаметр кабеля (провода),присоединяемого к устройству.

Приспособления,предназначенные для защиты от обрыва кабеля (проводов), должны:

быть сконструированытак, чтобы кабель (провод) не имел большого изгиба в точке входа в устройство;

быть изготовленыиз изоляционного материала;

иметь надежное крепление;

выступать за пределыустройства на расстояние не менее 5-кратного значения внешнего диаметра кабеля(провода) от входного отверстия или, при плоских кабелях, на расстояние неменее 5-кратного значения большого внешнего размера.

(Измененная редакция, Изм.№ 1).

3.2.8. Внешняя защитнаяоболочка гибкого, несъемного соединительного кабеля или шнура должна входитьвнутрь устройства через входную втулку или средство для защиты от обрыва ивыступать за средство для защиты от обрыва не менее чем на половину диаметракабеля.

Входная втулка устройства скожухом из изоляционного материала должна быть изготовлена также изизоляционного материала.

Входные втулки и средствадля защиты от обрыва кабелей (проводов) устройств классаII с металлическим кожухом должны удовлетворять требованиям к дополнительнойизоляции.

3.2.9. Пространство,предназначенное для присоединения внутри устройства сетевого соединительногокабеля или шнура, должно иметь размеры, позволяющие подключить его кстационарной проводке или незаменяемым, несъемным, сетевым соединительнымкабелям (проводам) и удовлетворять следующим требованиям:

должно обеспечиватьвозможность проверки осмотром до установления кожуха (крышка) до местаправильного расположения и соединения проводников;

при установке кожуха наместо проводники и их изоляция не должны повреждаться;

должно обеспечивать, чтобыв устройствах класса II и ручных устройствах отдельные жилы из зажима на конценеизолированного проводника не могли соприкасаться с металлическими частями,доступными для персонала, и проводники не могли выскользнуть из зажимов;

устройство или часть его,при наличии стационарной проводки, должны обеспечивать легкий ввод и легкоеприсоединение проводников.

Испытание

Соответствие требованиям п.3.2.9 следует проверять внешним осмотром и проведением пробного электромонтажа,для которого необходимо использовать гибкий кабель (провод) максимальнымпоперечным сечением согласно п. 3.3.5.

Испытания

Соответствие требованиям п.3.2 следует проверять внешним осмотром и проведением соответствующих измерений.

3.3.Требования к зажимам для проводников первичной сети электропитания устройств иметоды испытаний

3.3.1. Устройства,предназначенные для постоянного соединения со стационарной проводкой, должныиметь зажимы, в которых соединение осуществляется с помощью винтов, болтов илиподобных средств.

3.3.2. Для устройств сгибкими соединительными кабелями или проводниками должно быть обеспеченоприсоединение индивидуальных внутренних проводников к внешней проводкеустройства, обеспечивающее надежное электрическое и механическое крепление безпревышения допустимых пределов температуры нагрева в точках соединения.

Паяные,сварные, опрессованные и подобные соединениядопускается применять для подключения внешних проводников, если закреплениепроводников обеспечивается не только пайкой, сваркой или опрессовкой,но и перегородкой, препятствующей уменьшению утечек и воздушных зазоров междуметаллическими частями, доступными для персонала, и другими токоведущимичастями до 50 % значений, указанных в п.2.9 (в случае разрушения сварных или паяных соединений или выпаденияпроводника из опрессованного соединения).

3.3.3. Для присоединениявнешних сетевых проводников должны применяться винты или болты и гайки сметрической резьбой. Эти винты или болты и гайки не допускается применятьодновременно для крепления других деталей, кроме внутренних проводников, еслисмещение при присоединении внешних сетевых проводников невозможно.

3.3-3.3.3. (Измененнаяредакция, Изм. № 1).

3.3.4. При присоединениигибких сетевых, соединительных кабелей или проводов необходимо соблюдатьследующие условия:

два независимых друг отдруга элемента крепления не должны ослабляться одновременно;

проводники, присоединенныепутем пайки, считают соответствующим образом закрепленными только в том случае,если вблизи зажима, независимо от пайки, обеспечена его прочная фиксация. Изгибпроводника перед точкой пайки для особо гибких и сверхгибкихкабелей (проводов) не допускается. Для других проводников изгиб перед точкойпайки допускается только при условии, если проводник плотно закреплен на местеустановки;

в случае применения другихспособов крепления (например винтовых зажимов)закрепление точек присоединений считают достаточным, если проводники надежнозакреплены в точках соединений. В случае применения скрученных проводниковнеобходимо предусмотреть фиксацию проводника и его изоляцию.

3.3.5. Зажимы должныобеспечить присоединение проводников с номинальными площадями поперечныхсечений в соответствии с табл. 10.

Таблица 10

Примечание. При использованиипроводников с большими площадями поперечных течений размеры зажимов должнысоответствовать размерам проводников.

(Измененная редакция, Изм.№ 1).

3.3.6. Размерысоединительных зажимов должны соответствовать указаннымв табл. 11.

Таблица 11

Примечание. Для зажимов с болтами следует применять шайбы.

3.3.7. Зажимы должны быть сконструированыи изготовлены таким образом, чтобы они зажимали проводники между металлическимиповерхностями с достаточным контактным давлением, без повреждения проводников.

Зажимы должны иметьконструкцию или быть расположены так, чтобы проводники не могли выскальзыватьпри завинчивании зажимных винтов или болтов и гаек.

Зажимы должны бытьзакреплены так, чтобы:

они не ослабились призатягивании или ослаблении приспособлений для крепления проводников;

внутренняя проводка неподвергалась натяжению;

пути утечки и воздушныезазоры не снижались ниже значений, приведенных в п.2.9.

3.3.8. Зажимы дляподключения проводов стационарной сети и других проводов аналогичногоназначения и разных полярностей должны быть установлены рядом друг с другом и сзажимом провода защитного заземления (зануления),если он имеется.

Примечание. Выполнение данного требования необходимо для того, чтобы при проверкесоединений проводников одновременно можно было убедиться в том, что защитныйзаземляющий проводник соединен.

Испытание

Соответствие требованию п.3.3.7 следует проверять внешним осмотром.

3.3.9. Соединительныезажимы должны быть размещены, защищены и изолированы таким образом, чтобы вслучае освобождения отдельных жил скрученных проводников не возникала опасностьслучайного соприкосновения между токоведущими частями и доступными дляперсонала металлическими частями, а в случае устройств класса II междутоковедущими частями и любыми металлическими частями, отделенными толькодополнительной изоляцией от металлических частей, доступных для персонала.

4. ТРЕБОВАНИЯ К КОНСТРУКЦИИ УСТРОЙСТВ И МЕТОДЫ ИСПЫТАНИЙ

4.1. Общие положения

4.1.1. Конструкциейустройства должна быть обеспечена безопасность в соответствии с требованияминастоящего стандарта.

4.2.Требования к устойчивости и механическая опасность устройств и методы испытаний

4.2.1. Устройства и их узлыдолжны обладать механической устойчивостью, не допускающей в условияхэксплуатации возникновения опасности для персонала и лиц, проводящихтехническое обслуживание.

Для повышения механическойустойчивости допускается применять надежные стабилизирующие средства,используемые при открывании дверей, ящиков и т.п., обеспечивающиеавтоматическую защиту в случае, если открывание входит в обязанности персонала.В случае неавтоматической защиты на устройстве должна быть нанесена хорошоразличимая предупредительная маркировка.

Испытание

Соответствие требованию п. 4.2.1 проверяют спомощью одного из четырех испытаний, причем того, проведение которого возможнои необходимо. При необходимости проведения больше чем одного испытания изчетырех, каждое испытание следует проводить отдельно. Во время проведенияиспытаний в контейнерах должны быть размещены изделия в количестве, создающемнаиболее неблагоприятное положение, и ролики если ониимеются, должны находиться в самых неблагоприятных положениях.

Устройство устанавливают внормальное рабочее положение на плоскости, наклоненной под углом 10° кгоризонтали, и при этом оно не должно переворачиваться. Во время испытаниядвери и ящики должны быть закрыты.

К устройству,установленному на полу, прикладывают усилие равное 20 % его массы, но не более250 Н в любом направлении, за исключением вертикального, на высоте не более 2 мот пола. При этом устройство не должно потерять равновесия. Рычаги, если онитребуются для эксплуатации, а также все двери и ящики, должны находиться внаиболее неблагоприятных положениях.

К устройству высотой 1 м иболее, если его масса не менее 25 кг, прикладывают усилие, равное 20 % егомассы, но не более 250 Н в любом направлении, за исключением вертикального, навысоте не более 2 м от пола. При этом устройство не должно потерять своегоравновесия. Во время испытания рычаги, если они необходимы для эксплуатации, атакже все двери и ящики, которые должны открываться при техническомобслуживании, должны находиться в наиболее неблагоприятных положениях.

К устройству,установленному на полу, прикладывают усилие 800 Н, которое в точке смаксимальным моментом силы постоянно воздействует вниз на любую горизонтальнуюрабочую поверхность на высоте не более 1 м от пола или на ту поверхностьустройства, которая может служить в качестве подставки для ног. При этомустройство не должно терять равновесия. Требования не распространяются наслучаи, когда в инструкции по установке устройства указано, что устройстводолжно быть прикреплено к несущей конструкции здания до его ввода вэксплуатацию.

Примечание. В случае,если конструкция устройств предусматривает сборку на месте их применения, иесли эти устройства не предназначены для автономного использования,устойчивость отдельных устройств не проверяют.

4.2.2.Движущиеся части устройств обработки данных, насколько это совместимо сприменением и работой устройств, должны быть расположены или ограждены кожухамитак, чтобы при нормальной эксплуатации обеспечивалась соответствующая защитаперсонала от травм.

Защитные барьеры (сетки)или другие части кожуха, служащие в качестве защиты, размещенные в местах,доступных для персонала, должны быть:

укреплены на устройстветак, чтобы была исключена возможность работы опасной части устройства, еслизащитное средство снято;

прикреплены к устройству так, чтобы нельзя былоснять их вручную;

оснащены защитной блокировкой длязащиты от попадания в опасное пространство.

Кожух или сетка, применяемые для ограждениялюбых движущихся частей, должны задерживать части, которые вследствие дефектаили по другим причинам могут отделяться от движущихся частей.

Везде, где движущиеся части, которые могутвызывать травму персонала, имеют защиту в виде дверей (для техническогообслуживания и т.д.) должны быть предусмотрены соответствующие средства,обеспечивающие невозможность доступа к источнику опасности.

Запрещается применять термовыключателии реле максимального тока с самовозвратом или автоматические пусковые механизмыс задержкой и т.п., если их неожиданное повторное включение представляетопасность.

В случае, если полноеограждение какой-либо движущейся части, представляющей явную опасность,препятствует эксплуатации устройства, должен быть предусмотрен выключатель«Стоп», который необходимо расположить таким образом, чтобы доступ к нему был удобным из нормальногоположения при эксплуатации и техническом обслуживании.

Испытание

Соответствие требованиям п. 4.2.2 следуетпроверять внешним осмотром и с помощью стандартного испытательного пальца, заисключением устройств, не оснащенных выключателем «Стоп», при этом должно бытьобеспечено, чтобы испытательный палец не мог соприкасаться с опаснымидвижущимися частями.

4.2.1, 4.2.2. (Измененная редакция, Изм. №1).

4.2.3. Углы и кромки, за исключением тех,которые требуются для нормальной работы устройств, должны иметь гладкуюповерхность и быть закруглены, если они:

находятся на граничных поверхностях устройств,где большая вероятность соприкосновения с ними;

находятся на частях, с которыми соприкасаются вовремя эксплуатации;

представляют опасность из-за их расположения илииспользования.

4.2.4. Кожухи устройств, использующихгазоразрядные трубки высокого давления, должны иметь достаточную механическуюпрочность на случай взрыва трубки для предотвращения опасности, которой можетбыть подвергнут персонал при эксплуатации или во время проведения работ потехническому обслуживанию.

Трубками высокого давления являютсягазоразрядные трубки, в которых давление более 0,2 МПа в холодном состоянии иболее 0,4 МПа - во время эксплуатации.

Испытание

Соответствие требованиям п.4.2 следует проверять внешним осмотром, если не указан конкретный метод.

4.3.Требования к механической прочности устройств и методы испытаний

4.3.1. Устройства должны иметь достаточнуюмеханическую прочность и быть сконструированы так, чтобы они выдерживаливоздействие температур и небрежное обращение, которые могут иметь место вусловиях эксплуатации.

Испытание

Механическую прочность устройств (п. 4.3.1)проверяют на отдельных образцах крышек или защитных сеток, размещенных начастях, доступных для персонала, проведением одного из следующих трехиспытаний:

ко всем материалам, применяемым в устройстве,прикладывают постоянное усилие 250 Н при помощи испытательного аппарата,воздействующего на часть поверхности диаметром 30 мм;

образец, представляющий собой целый кожух илиограждение, или часть кожуха, являющуюся его поверхностью, имеющей наименьшуюпрочность, закрепляют в таком положении, чтобы испытуемая поверхность быларасположена горизонтально. На эту поверхность наносят удар при помощи прочногогладкого стального шарика диаметром 50 мм и массой около 0,5 кг. Стальной шарик свободно бросают из положения покоя с высоты 1300мм;

образец кожуха, его части или ограждения, заисключением металлических и керамических, толщиной,применяемой в устройстве, помещают в камеру тепла и закрепляют в положении,соответствующем эксплуатационному. Воздух в камере должен циркулировать и еготемпература должна быть на 10 °С выше той, котораясоздается в данной части устройства в условиях эксплуатации, по не менее 70 °С.При этой температуре испытываемый образец выдерживают в течение 7 ч, после чегоего охлаждают до комнатной температуры.

Примечание.Прозрачные или просвечивающие кожухи или электрические индикаторные крышки илиизмерительные приборы следует испытывать только в случае, если после удалениякрышек или кожухов имеется опасность соприкосновения стандартногоиспытательного пальца с частями, доступными для персонала, под опаснымнапряжением.

Материал, из которого выполненкожух, считают выдержавшим испытание, если в течение и после испытания наобразце не появляются дефекты, угрожающие опасностью в пределах требованийнастоящего стандарта, а также, если токоведущие части или части с механическойопасностью не становятся доступным для персонала, что может привести кнесоблюдению требований приведенных в пп. 2.1.3, 2.4.1и 4.2.2.

Дополнительную или усиленную изоляцию следуетподвергать испытаниям на электрическую прочность в соответствии с подразделом 5.3.

Разрешается не учитывать дефекты поверхности(вмятины и т.п.), которые не снижают пути утечки и воздушные зазоры дозначений, меньше установленных в п.2.9, а также те дефекты, которые не снижают уровень защиты отпоражения электрическим током или от влажности.

Невидимые невооруженным глазом трещины, царапинына поверхности литых пластмасс, усиленных активными наполнителями, неучитывают.

В случае, если задекоративным покрытием имеется внутренний кожух, излом декоративного покрытияможно не учитывать, если внутренний кожух выдерживает испытание и послеудаления декоративного покрытия.

(Измененная редакция, Изм. № 1).

4.4.Конструктивные особенности устройств и методы испытаний

4.4.1. Устройства с переключением на различныенапряжения должны быть сконструированы так, чтобы положение переключателя немогло быть изменено без инструмента, если это изменение приводит к опасностипоражения электрическим током.

Испытание

Соответствие устройств требованиямп. 4.4.1 проверяют испытанием вручную.

4.4.2. Устройства должны быть сконструированытак, чтобы ручную регулировку устройств управления, если при этом возможновозникновение опасности, нельзя было произвести без применения инструментов.

(Измененная редакция, Изм. № 1).

4.4.3. Устройства, устанавливаемые на полу,должны быть сконструированы так, чтобы брызги жидкости из устройства иливнешнего источника на опорную поверхность не могли привести к опасностипоражения электрическим током. Если на фундаментной плите устройства имеютсяотверстия, все токоведущие части должны быть расположены на высоте не менее 6мм от опорной поверхности.

Испытание

Соответствие устройств требованиямп. 4.4.3 следует проверять внешним осмотром и проведением соответствующихизмерений.

4.4.4. Устройства, использующие жидкости илигазы, должны быть сконструированы так, чтобы не возникла опасность в пределахтребований настоящего стандарта из-за конденсации, испарения, утечки,переливания или коррозии. Пути утечки и воздушные зазоры не должны стать меньшезначений, указанных в подразделе2.9.

4.4.5. Рукоятки, кнопки, ручки и рычаги должныбыть надежно закреплены так, чтобы они не ослаблялись при эксплуатации. Еслирукоятки и ручки используют для указания положения выключателей, регуляторов идругих элементов, должна быть исключена возможность установки их в неправильноеположение.

Испытание

Соответствие требованиям п. 4.4.5 следуетпроверять внешним осмотром, испытанием вручную и путем попытки снять рукоятку,кнопку или рычаг, сообщая им осевое усилие в течение 1 мин.

Если форма этих органов управления такова, чтопри эксплуатации отсутствуют осевые нагрузки, то испытания проводят с усилием:

15 Н - для органов управления электрическимиэлементами;

20 Н - в остальных случаях.

Если форма этих органов управления такова, чтоосевое усилие при эксплуатации возможно, испытание проводят с усилием:

30 Н - для органов управления электрическимиэлементами;

50 Н - в остальных случаях.

Примечание. Заливочныемассы, кроме самозатвердевающих смол, считают недостаточным средством дляпредотвращения ослабления креплений.

4.4.6. Приводные ремни и муфты не могутобеспечивать электрическую изоляцию, за исключением случаев, когда используютспециальную конструкцию, исключающую возможность их замены ремнем или муфтойдругой конструкции.

4.4.7. Части устройств классаII, которые служат дополнительной или усиленной изоляцией и которые могут бытьне установлены при повторной сборке после технического обслуживания должныбыть:

закреплены таким образом, чтобы их нельзя былоудалить без повреждения;

сконструированы так, чтобы их нельзя былоустановить в неправильное положение, а их отсутствие приводило бы кнеработоспособности устройства или было очевидно, что устройство собранонеправильно.

Изоляционную трубку можно использовать какдополнительную изоляцию внутри проводки, если она надежно закреплена.

Примечание.Считается, что изоляционная трубка надежно закреплена только в том случае, еслиее можно удалить, лишь разрезав, или если он; закреплена с обоих концов.

Испытание

Соответствие требованиям пп.4.4.1 и 4.4.7 следует проверять внешним осмотром и испытанием вручную.

4.4.8. Внутри устройства оболочку гибкого кабеляили шнура допускается использовать как дополнительную изоляцию, если она неподвергается чрезмерному механическому или тепловому воздействию и если ееизолирующие качества не хуже установленных в ГОСТ7399-80.

4.4.9. Если на любой части дополнительнойизоляции имеется посадочный зазор шириной более 0,33 мм, его не допускаетсярасполагать над таким зазором в основной изоляции. Для усиленной изоляции недопускается наличие зазора непосредственно над токоведущими частями.

4.4.10. Устройства должны бытьсконструированы таким образом, чтобы пути утечки и воздушные зазоры подополнительной или усиленной изоляции не могли вследствие износа приниматьзначения, ниже установленных в табл. 4.Конструкцией устройств должны быть обеспечены в случае ослабления или выпаденияиз гнезда любого провода, винта, гайки, шайбы, пружины и т. п., размеры путейутечки и воздушных зазоров по дополнительной или усиленной изоляции вусловиях эксплуатации не менее 50 % значений, установленных в подразделе2.9.

Испытание

Соответствие требованиям п. 4.4.10 следуетпроверять внешним осмотром, измерением и испытанием вручную.

Примечание. Припроверке необходимо учитывать следующие условия:

два независимых крепления не ослабляютсяодновременно;

ослабление частей, закрепленных винтами илигайками с пружинами, шайбами считают невозможным при условии, если не требуетсяснятие этих винтов или гаек во время замены гибкого кабеля или шнура либо вовремя технического обслуживания;

припаянные провода несчитают хорошо закрепленными, если они дополнительно не закреплены в месте,близком к пайке, независимо от способа пайки;

провода, присоединенные к зажимам, не считаютхорошо закрепленными, если не обеспечено дополнительное крепление рядом сзажимом, причем это дополнительное крепление в случае многожильных проводовдолжно укреплять как изоляцию, так и провод;

короткий жесткий проводникне должен выпадать из зажима, если он остается в своем положении при ослаблениивинта.

4.4.11. Дополнительная и усиленная изоляциидолжны быть сконструированы и защищены таким образом, чтобы исключаласьвозможность их ухудшения вследствие загрязнения или оседания на них пыли,образующейся при износе детали устройств, до такой степени, когда размеры путейутечки и воздушных зазоров уменьшаются до значений, ниже установленных в п.2.9.

Детали из синтетического каучука, используемые вкачестве дополнительной изоляции устройств класса II,должны быть устойчивыми к старению и должны быть расположены так и иметь такиеразмеры, чтобы пути утечки были не менее значений, указанных в подразделе2.9, даже при появлении трещин.

4.4.12. Устройства должны быть сконструированытаким образом, чтобы внутренняя проводка, обмотки, коллекторы, контактныекольца и изоляция не подвергались воздействию масла, смазочных материалов идругих подобных веществ. Если конструкция предполагает необходимостьвоздействия смазочного материала на изоляцию (напримерв редукторе и т. п.), то масло или смазочный материал должны обладатьсоответствующими изолирующими свойствами.

4.4.13. Устройства ультрафиолетового излучения,при работе которых образуется озон, или использующие воспламеняющиеся жидкостии газы должны быть сконструированы так, чтобы обеспечивалась необходимая защитаперсонала и материалов.

4.4.14. Устройства, содержащие порошок иливырабатывающие пыль при нормальной работе (напримербумажная пыль), должны быть сконструированы таким образом, чтобы пыль илипорошок накапливались в местах, где исключена возможность их опасноговоздействия на работу элементов (деталей) или на изоляцию, пути утечки ивоздушные зазоры.

4.4.15. Винтовые соединения (электрические имеханические) должны выдерживать механические нагрузки, воздействующие на нихпри эксплуатации. Если винты, предназначенные для механического крепленияотдельных частей устройств, проводят электрический ток, то они должны бытьснабжены защитой от ослабления.

Примечание. Пружинные шайбы считаютдостаточной защитой от ослабления.

4.4.16. Винты на листовом металле допускаетсяиспользовать для соединения токопроводящих частей при условии, если онинепосредственно соединяют эти токопроводящие части и оснащены соответствующимисредствами для крепления.

Резьбонарезные винты допускается использоватьдля электрических соединений только в случае, если они нарезают стандартныеметрические резьбы. Однако такие винты не разрешается применять потребителям илицам, проводящим техническое обслуживание, за исключением случаев, когда винтыизготовлены прессованием.

Резьбонарезные винты и винты на листовом металледопускается использовать для закрепления заземления только вслучае если не требуется демонтаж при эксплуатации и если для каждогосоединения используют не менее двух винтов.

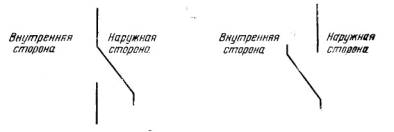

Черт.1

4.4.17. На крышке кожуха устройства, предназначенногодля работы на полу на высоте не более 1200 мм от пола, не должно быть отверстийнепосредственно над опасными токоведущими частями.

(Измененная редакция, Изм. № I).

4.4.18. На крышке кожухаустройства, предназначенного для работы на полу на высоте более 1200 мм отпола, или на крышке кожуха устройства настольного исполнения допускаютсяотверстия над опасными токоведущими частями, если их размер ни в одномнаправлении не превышает 5 мм, за исключением случаев, когда эти отверстияисполнены таким образом, что исключена возможность непосредственного доступа копасным токоведущим частям, например по черт. 1.

4.4.19. Боковые отверстия на кожухе устройствадолжны иметь такие размеры и располагаться так, чтобы исключалась возможностьпопадания внутрь устройства посторонних предметов, например почерт. 2.

Черт.2

Испытание

Соответствие требованиям п. 4.4следует проверять внешним осмотром и проведением соответствующих измерений.

4.5. Требования к отсутствию образования токоведущих мостикови методы испытаний

4.5.1. Изоляционные части, удерживающиетоковедущие части, подключенные к сети в соответствующем положении, и дополнительная изоляции устройств классов II с металлическимкожухом должны быть изготовлены из материала, обладающего стойкостью кобразованию токоведущих мостиков, если при эксплуатации они подвергаютсячрезмерному осаждению влаги или грязи. Пути утечки должны быть в два разабольше значений, установленных в подразделе2.9.

Испытание

Соответствие требованиям п. 4.5 проверяютвнешним осмотром и проведением соответствующих измерений.

5. ТРЕБОВАНИЯ К ТОКОВЕДУЩИМ ЧАСТЯМ И МЕТОДЫ ИСПЫТАНИЙ

5.1.Требования к нагреву устройств и методы испытаний

5.1.1. Превышение температуры устройств при эксплуатации не должно быть больше допустимогомаксимального предела.

Испытание

Соответствиетребованиям п. 5.1.1 следует проверять определением повышения температурыразличных частей (деталей) устройств. При этом устройство должно работать приноминальной нагрузке до достижения установившегося состояния.

Детали и другие части устройств допускаетсяиспытывать отдельно при соответствии условий испытаний условиям, имеющим местов устройстве.

При испытании устройств, которые применяют вовстроенном виде, необходимо создать наиболее неблагоприятные условия, которыемогут иметь место при эксплуатации устройств, в соответствии с указаниями,приведенными в ЭД и КД на устройства.

При определении превышения температуры ручек,рукояток, кнопок и т.д. необходимо учитывать все детали, к которым приэксплуатации прикасаются руками, и те части, которые изготовлены изизоляционных материалов и соприкасаются с горячим металлом.

Превышение температуры электрическойизоляции, кроме изоляции обмоток, определяют на поверхности изоляции в местах,где повреждение может привести к короткому замыканию, контакту междутоковедущими частями и металлическими частями, доступными для персонала,образованию токоведущего мостика на изоляции или уменьшению размеров путейутечки или воздушных зазоров по сравнению со значениями, указанными в п.2.9.

5.1.2. Во время испытания термоограничителине должны работать. Превышение температуры не должно быть больше значений,указанных в табл. 12, и заливочная масса (при наличии)не должна вытекать.

Таблица 12

¹ Классификация- по ГОСТ8865-87. Когда температуру обмоток определяют с помощью термопар, то еезначение должно быть уменьшено на 10 °С, заисключением превышения температуры обмоток двигателей переменного тока.

² Превышение температуры для конкретногоизоляционного материала - по ГОСТ8865-87.

³ Двигатели с обмоткой F илиН следует маркировать этими же буквами.

^{4 В}видуширокого ассортимента термопластических материалов превышение температуры дляних в отдельности не нормировано. Для термопластических материалов определяюттемпературу размягчения, причем принимают: площадь поперечного сечения - 1мм²;нагрузки - 10Н; скорость нагрева - 50 °С/ч.

За температуру размягчения принимают температуру, при которойглубина погружения оправки составляет 0,1 мм, максимальное превышениетемпературы должно находиться в следующих пределах:

в условиях эксплуатации на 10 °С нижетемператур размягчения;

в условиях неисправности равно температуре размягчения.

Следует принимать во внимание, что с течениемвремени электрические и механические качества отдельных изоляционных материаловмогут неблагоприятно изменяться (например из-за размягчителей, которые испаряются при температуреразмягчения).

При проведениииспытаний, когда предусмотрено максимальное повышение температуры, температураокружающей среды не регулируется. Значение температуры в процессе испытанийдолжно быть зафиксировано. Максимальное превышение температуры основано напредположении, что температура в помещении при эксплуатации оборудования равна25 °С. Если оборудование предназначено для работы приболее высокой температуре окружающей среды, указанное превышение температурыдолжно быть соответственно снижено.

Примечание. Еслизначение температуры зависит от атмосферного давления и относительной влажностилокальной окружающей среды, то устанавливают наиболее неблагоприятное значениеатмосферного давления и относительной влажности; воздушные фильтры,предусмотренные изготовителем, не должны действовать.

(Измененная редакция, Изм. № 1).

5.2. Требования к токам утечки и методы испытаний

5.2.1. Ток утечки устройства не долженпревышать, мА:

0,25 - для устройств классаII;

0,75 - для ручных устройств классаI;

3,5 - для переносных устройствкласса I, стационарных устройств класса I с вилкой и розеткой истационарных устройств класса I, предназначенных для постоянного присоединенияк сети, или 5 % значения тока, потребляемого устройствами при условиивыполнения требований п. 5.2.4.

Испытание

В соответствии с требованием п. 5.2.1 устройствакласса I, предназначенные для присоединения к сети электропитания припомощи вилки и розетки, удовлетворяющих требованиям СТ СЭВ 2186-80 и СТ СЭВ 2187-80, рассматривают как устройства, предназначенные для постоянногоприсоединения к сети электропитания.

При проверке ЭВМ, комплексов и систем обработки данных испытанию подвергают все устройстваиспытуемой системы, если устройства, входящие в ее состав, присоединяют к сетиэлектропитания в отдельности.

ЭВМ, комплексы и системы обработки данных, вкоторых устройства соединены между собой так, что только одно из нихприсоединено к сети электропитания, рассматривают как единое устройство.

Устройства с переключением на разные напряженияследует проверять при их работе от каждого источника напряжения по очереди.

Не требуется проверять устройства, если наосновании изучения их электрических принципиальных схем можно сделать вывод,что, хотя ток утечки более 3,5 мА, он не превышает 5 % значения потребляемоготока.

Токи утечки измеряют прибором в соответствии с приложением 3 и спомощью измерительных схем, приведенных в пп. 5.2.2 и5.2.3. Допускается применять другие измерительные схемы, обеспечивающие такуюже точность измерений. Для испытания целесообразно применять разделительныйтрансформатор. Если по какой-либо причине такой трансформатор не может бытьиспользован, то испытуемое устройство следует монтировать на изолированномстенде, не заземлять и при проведении измерений следует принимать во внимание,что корпус устройства может представлять опасность поражения электрическимтоком.

При испытании устройств классаII измеряют ток утечки, протекающий к доступным для персонала металлическимчастям и металлической фольге, прокладываемой на доступных неметаллическихчастях.

Если по какой-либо причине невозможно провестииспытание устройства при наиболее неблагоприятном напряжении электропитания(см. п. 1.2.7), оно может бытьпроведено при любом напряжении в допустимых пределах изменения напряжения, иполученные таким образом значения пересчитывают на наиболее неблагоприятноенапряжение.

(Измененная редакция, Изм. № 1).

5.2.2. Испытание однофазных устройств,присоединяемых к фазовому проводу и нейтрали, следуетпроводить в соответствии с черт. 3.

1 -измерительный прибор; 2 - испытуемое устройство; 3 - соединительный зажимзаземления

Черт.3

Испытание следует проводить при всех возможныхкомбинациях позиций выключателя S и всех выключателей устройства, с помощьюкоторых осуществляются подключение к сети и отключение от нее и о которыхизвестно, что они будут использованы при эксплуатации.

Ток не должен превышать предельных значений,указанных в п. 5.2.1.

5.2.3. Трехфазные устройства и устройства,присоединяемые к двухфазным проводникам, следует испытывать при помощиизмерительной схемы, приведенной на черт. 4.

1 -испытуемое устройство; 2 - соединительный зажим заземления; 3 - измерительныйприбор

Черт.4

Испытание устройств, имеющих более чем одинвыключатель, включение и выключение с помощью которых неизбежно во времяэксплуатации, следует проводить при всех возможных комбинациях позиций этихвыключателей. Детали или группы деталей, служащие для подавления радиопомех ивключенные поодиночке между фазным проводом и землей, должны отключаться каждыйв отдельности.

Значения силы тока не должны превышатьпредельных значений, указанных в п. 5.2.1.

Примечание. Вслучае применения экранированных помехоподавляющих фильтров для проведенияданной части испытания необходимо использовать неэкранированный фильтр или эквивалентцепочки фильтров. Каждый раз после отсоединения отдельных деталей измерениядолжны быть повторно проведены при всех возможных комбинациях позицийвыключателей.

5.2.4. Для стационарных устройств класса I токи утечки могут превышать 3,5 мА, есливыполнены следующие условия:

сетевой соединительный проводник и заземляющийпровод имеют постоянное (несъемное) соединение с устройством и электрическойпроводкой здания;

ток утечки не превышает 5 % номинальногозначения силы тока фазы при эксплуатации устройства. Если в устройстве токразличен по отдельным фазам, то значение силы тока утечки необходимо определятьпри максимальном потребляемом токе фазы;

у входа устройства должна быть помещенаследующая предупреждающая надпись: «Большой ток утечки! Перед подключениемприсоединить заземляющий провод»;

площадь поперечного сечения внутреннегозаземляющего провода устройства в направлении максимального тока утечки недолжна быть менее 1,2 мм²;

дополнительно рекомендуетсяприменять во всех узлах, блоках и устройствах, ток утечки которых превышает 3,5мА, средство (схему), служащее для индикации обрыва защитного заземляющегопроводника.

Испытание

Соответствие требованиям п. 5.2.4 проверяютвнешним осмотром и методом, приведенным в пп. 5.2.2или 5.2.3, причем необходимо использовать прибор, сопротивлением которого можнопренебречь.

5.3.Требования к электрической прочности устройств и методы испытаний

5.3.1. Устройства должны иметь достаточнуюэлектрическую прочность.

Испытание

Электрическую прочность устройств (п. 5.3.1)проверяют в соответствии с п. 5.3.2 споследующим проведением испытаний па п. 5.3.3.

Испытание трансформаторов - по обязательномуприложению 4.

5.3.2. Устройство, с цельюпроведения 48-часового испытания путем влажной обработки, помещают в камеру илипомещение, в которых устанавливают относительную влажность воздуха 91 - 95 % .Температуру воздуха в тех местах, где помещены образцы, поддерживают от 20 до30 °С.

До начала влажной обработки температура образцадолжна быть доведена до значения между t °С и (t + 4) °С.

Выводы гибких кабелей (при наличии) оставляютоткрытыми. Если имеются отверстия с заглушками, то одно из них открывают.Электрические элементы, крышки и другие части, которые могут быть удалены безинструмента, удаляют, и, если необходимо, подвергают влажной обработке вместе сосновной частью.

После влажной обработки устройство не должноиметь дефектов и неисправностей в пределах требований настоящего стандарта.

Испытания на электрическую прочность по п. 5.3.3и обязательному приложению 4 должны быть проведены повторно в камере влажностиили в помещении, в котором образец был доведен до установленной температуры,после сборки тех частей, которые ранее были удалены.

5.3.3.Непосредственно после испытания по п. 5.3.2 изоляцию устройства подвергают втечение 1 мин испытанию напряжением синусоидальной формы частотой 50 или 60 Гц.Значение испытательного напряжения в зависимости от вида изоляции и рабочегонапряжения и точки его приложения приведено в табл.13.

Таблица 13



Примечание. Испытаниефильтров подавления радиопомех проводят постоянным напряжением, равнымамплитудному значению переменного напряжения, за исключением случаев, когдаимеется гарантия предприятия, что испытание может быть проведено и переменнымтоком.

Функциональную изоляцию подвергают испытаниютолько в случае, если пути утечки и воздушные зазоры менее указанныхв п. 2.9.2. Испытательное напряжениедолжно быть таким же, как и для основной изоляции.

В начале испытания к испытуемой изоляцииприкладывают напряжение, значение которого не превышает половину заданногонапряжения, затем его быстро увеличивают до заданного значения. Во времяиспытания не должно происходить перекрытия или пробоя изоляции.

При испытании изоляционных покрытийметаллическая фольга может быть прижата к изоляции при помощи мешка с пескомтакого размера, чтобы давление составляло около 0,5 Н/см².Испытание может быть ограничено местами, где предполагается слабая изоляция,например, где имеются острые металлические края под изоляцией. Если это осуществимо,изоляционные прокладки испытывают отдельно. Необходимо следить за тем, чтобыметаллическая фольга была расположена так, чтобы не происходило перекрытия уконцов изоляции.

Для устройств с усиленной и двойной изоляциейнеобходимо следить за тем, чтобы напряжение, подводимое к усиленной изоляции,не перегрузило рабочую или дополнительную изоляцию.

Резисторы, параллельно соединенные с испытуемойизоляцией, должны быть отсоединены.

Интегральные схемы и подобные им элементы,размещенные во вторичных цепях, также должны быть отсоединены до началаиспытания или удалены, если возможен их выход из строя вследствие воздействияемкостных зарядов и токов, которые могут возникать во время испытаний.

5.3.2, 5.3.3. (Измененная редакция, Изм. №1).

5.4. Требования к устройствам при ненормальной работе инеисправном состоянии и методы испытаний

5.4.1. Устройствадолжны быть сконструированы таким образом, чтобы была исключена опасностьвозникновения пожара, механического повреждения или поражения электрическимтоком в результате нарушения правил безопасности при эксплуатации и техническомобслуживании.

В качестве защиты от возникновения пожараследует применять плавкие предохранители, ограничители температуры,приспособления для защиты от перегрузки по току и т.п.

5.4.2. Двигатели в первичных цепях устройств,предназначенных для постоянного присоединения, или устройств с автоматическимили дистанционным управлением, или устройств, неисправности которых не можетконтролировать персонал, должны быть снабжены защитой от перегрузки.

Защита двигателей от перегрева, который можетиметь место вследствие перегрузки, может быть осуществлена следующим образом:

при помощи средств, срабатывающих в зависимостиот тока и (или) температуры двигателя;

применением схемы, обеспечивающей отключениеэлектропитания двигателя в короткое время, достаточное для предотвращенияперегрева;

применением двигателей, которые не перегреваютсяпри блокировке ротора (защита при помощи собственного или внешнегосопротивления).

Примечание. Двигатели,предназначенные для непосредственного привода, считают в достаточной степенизащищенными от перегрузки, только в том случае, если они выдерживают испытаниеблокировки ротора.

Испытание

Проверка соответствия требованиям п. 5.4.2 - посправочному приложению 5.

(Измененная редакция, Изм. № 1).

5.4.3. Трансформаторы должны иметь защиту отперегрева вследствие перегрузки по току. Эта защита может быть реализованаприменением:

внешней защиты от максимального тока;

встроенного термочувствительного элемента;

трансформаторов с ограничением тока;

средствами, обеспечивающими надежную защитутрансформатора от перегрузки по току.

5.4.4. Обеспечение защиты отперегрузки других частей (помимо двигателей и трансформаторов) устройств,размещенных в первичных цепях, проверяют путем имитации неисправностей.

Испытание

Соответствие требованиям п. 5.4.4 необходимопроверять следующим образом.

Создают короткое замыкание на путях утечки ивоздушных зазорах между частями с различными потенциалами, если размеры путейутечки и воздушные зазоры меньше указанных в подразделе2.9. Другие неисправности, являющиеся последствиями короткого замыкания,также следует учитывать.

Условия, при которых могут иметь местонеисправности вследствие короткого замыкания, определяют путем изученияустройства, его принципиальных электрических схем и технических данных егочастей. Эти неисправности необходимо последовательно имитировать, причем дляиспытания допускается использовать эквивалентные схемы перегрузки.

В течение испытания устройство должно сохранятьбезопасность в пределах требований настоящего стандарта.

Превышение температуры дополнительной иусиленной изоляции, изготовленных из нетермопластического материала, не должно быть выше полуторакратного значения, указанного в табл. 12.

После испытания изоляция устройств, охлажденнаядо комнатной температуры, должна выдерживать следующее испытательноенапряжение, прикладываемое между сетевой вилкой и корпусом устройства:

750 В - для устройствкласса I;

2500 В - для устройствкласса II.

Допускается использовать постоянное напряжение,соответствующее амплитудному значению испытательного напряжения.

Примечание.Если одно и то же устройство подвергают более чем одному испытанию, их следуетпроводить одно за другим.

ПРИЛОЖЕНИЕ 1

Справочное

ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ



(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Обязательное

СПОСОБЫ ИЗМЕРЕНИЯ ПУТЕЙ УТЕЧКИ И ВОЗДУШНЫХ ЗАЗОРОВ

На черт. 1-11 приведены способы измерения путей утечки и воздушныхзазоров, которыми следует пользоваться при проверке соответствия устройств,требованиям настоящего стандарта.

Черт.1

Если соответствующий путь включает в себя паз с параллельными илисходящимися стенками любой глубины шириной менее 1 мм пути утечки и воздушныезазоры измеряют поперек паза.

Черт.2

Если соответствующий путь включает в себя паз с параллельнымистенками любой глубины шириной 1 мм или более, воздушным зазором считают длинунаименьшего расстояния. Путь утечки совпадает с контуром паза.

Черт.3

Если соответствующий путь включает в себя U-образный паз свнутренним углом менее 80° и шириной более 1 мм, воздушным зазором являетсядлина наименьшего расстояния. Путь утечки совпадает с контуром паза, однако днопаза шунтировано площадкой длиной 1 мм (0,25 мм в случаях защищенности отосаждений грязи).

Черт.4

Если соответствующий путь включает в себя выступ (ребро),воздушным зазором считают наиболее короткое прямое расстояние через вершинувыступа (ребра). Путь утечки совпадает с контуром выступа (ребра).

Черт.5

Если соответствующий путь включает в себя несклеенноесоединение с пазами шириной менее 1 мм (0,25 мм) с каждой стороны, путем утечкии воздушным зазором является кратчайшее расстояние, как показано на черт. 5.

Черт.6

Если соответствующий путь включает в себя несклеенноесоединение с пазами шириной 1 мм или более на каждой стороне, воздушным зазоромявляется кратчайшее расстояние. Путь утечки совпадает с контуром пазов.

Черт.7

Если соответствующий путь включает в себя несклеенноесоединение с пазами нa однойстороне менее 1 мм и с пазом на другой стороне шириной 1 мм или более,воздушные зазоры и пути утечки должны соответствовать указанным на черт. 7.

у -состояние защищенности от осаждения грязи; х -нормальное состояние

Черт.8

Применительно к путям утечки, заданным для случая защищенности отосаждения грязи, незащищенности от осаждения грязи и нормальных случаев, вовсех случаях, а также когда имеет место более чем одно из перечисленныхсостояний, пределы должны быть рассчитаны в В/мм всоответствии с путями утечки, измеренными для всех указанных случаев.

Черт.9

Если соответствующий путь включает в себя паз с расходящимисястенками глубиной 1,5 мм или более, шириной в самом узком месте 0,25 мм ишириной около 1 мм, воздушным зазором является кратчайшее расстояние. Путьутечки совпадает с контуром паза. Если внутренние углы менее 80°, то может бытьприменен способ согласно черт. 3.

Черт.10

Щель между головкой винта и стенкой впадины слишком узка и непринимается во внимание.

Черт.11

Щель между головкой винта и стенкой впадины достаточно широка ипринимается во внимание.

Стандартный испытательный палец

1 -упор; 2 - цилиндр; 3 - изоляция; 4 - сфера

Отклонения: угловых размеров ±5';

линейных размеров до 25 мм ± 0,05 мм;

св. 25 мм ± 0,2 мм.

Черт.12

Испытательный щуп

Черт.13

Монолитный испытательный палец

Черт.14

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Обязательное

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ТОКОВ УТЕЧКИ

Токи утечки измеряют прибором в соответствии с чертежом.

Конденсатор С, встроенный вприбор, служит для уменьшения чувствительности прибора к частотам, превышающимчастоту сети, в первую очередь, к гармоническим составляющим частоты первичнойсети. Предел измерения прибора может быть увеличен до 10-кратного значенияпараллельным включением безындуктивных сопротивлений.Может быть применена защита от максимального тока. Однако она не должна иметьвлияния на основные характеристики прибора.

М -прибор с пределом измерения 1 мА (при постоянном токе 0,5 мА)

R₁ + RV1+R_m- 1500 Ом±1 %, если С=150 нФ±1 % или -2000 Ом±1%, если С=113 нф±1 %; D₁-D₄- выпрямитель; R_s - безындуктивное сопротивление для подстройки 10-кратногодиапазона измерения; S - кнопка, которую нажимают для достижениямаксимальной чувствительности; RV1 - резистор для регулирования значениясопротивления, необходимого для постоянного тока 0,5 мА.

Юстировку прибора следует производить синусоидальным напряжениемчастотой 50 Гц в диапазоне измерения максимальной чувствительности приследующих показаниях прибора: 0,25; 0,5; и 0,75 мА.

ПРИЛОЖЕНИЕ 4

Обязательное

ТРЕБОВАНИЯ К РАЗДЕЛЯЮЩИМ ТРАНСФОРМАТОРАМ, УСТАНАВЛИВАЕМЫМ ВУСТРОЙСТВАХ, И МЕТОДЫ ИСПЫТАНИЙ

1. Требования к трансформаторам

1.1. С целью выполнения требований п. 1.4.3 настоящего стандарта, не допускается:

смещение первичной или вторичной обмотки или их витков;

смещение внутренних соединений или проводников для внешнихвыводов, чрезмерное смещение частей обмотки или внутренних частей, внутреннихсоединений в случае повреждения или обрыва проводников вблизи этих соединенийили ослабления соединений;

ослабление проводов, винтов, шайб или полное выпадение их,приводящее к шунтированию любой части изоляции или соединению между обмоткамималого напряжения и другими обмотками путем перекрытия их или путей утечки ивоздушных зазоров.

1.2. Примеры конструкций, соответствующих приведенным требованиям,следующие:

обмотки находятся на отдельных стержнях сердечниковтрансформаторов (на катушке или без нее);

обмотки находятся на одной (общей) катушке с разделительнойперегородкой из требуемого изоляционного материала и расположены рядом друг сдругом. Разделительная перегородка и катушка взаимно опрессованы или изготовлены методом литья под давлением какодно целое, или, если разделительные перегородки устанавливают отдельно, тосоединение между катушкой и разделительной перегородкой покрывают отдельнымизоляционным слоем из соответствующего материала;

обмотки расположены на катушке, не имеющей боковых стенок иизготовленной из изоляционного материала, или на изолирующем слое, намотанномна сердечник; обмотка малого напряжения изолирована от других обмоток изолирующимслоем соответствующей толщины, выступающим за крайние витки;

обмотки расположены друг над другом концентрически так, что междуобмотками малого напряжения и другими обмотками имеется заземленныйметаллический экран с надежной изоляцией. Этот экран может представлять собойметаллическую фольгу, выступающую за обмотки трансформатора. Как экран, так иего вывод должны иметь сечение, обеспечивающее при пробое изоляции такоезначение силы тока, которое приводит в действие защиту от перегрузки доразрушения металлического слоя. Эта защита может быть частью трансформатора, нодля этой цели можно применять и защиту устройства.

1.3. Изоляция, применяемая в трансформаторах:

усиленная изоляция должна иметь, по крайней мере, три слоя, изкоторых два должны выдерживать испытательное напряжение для усиленной изоляции;

дополнительная изоляция должна иметь, по крайней мере, два слоя,из которых один должен выдерживать испытательное напряжение для вспомогательнойизоляции.

1.4. Последние витки обмоток должны быть закреплены надежнымспособом. Целесообразно применять два независимых друг от друга крепления.

1.5. Испытание трансформаторов на электрическую прочность следуетпроводить в соответствии с п. 5.3настоящего стандарта и таблицей.

Примечание. Примеры точек приложенияиспытательного напряжения приведены на черт. 1-4.

* Значения являются минимальными. Если совместно с изоляцией по п.5 применяют изоляции по пп. 1 и 6 или 9а междуобмотками малого напряжения и другими обмотками, то они должны выдерживатьиспытания по п. 3 или 4, взависимости от того, какое из них применимо (по усмотрениюпредприятия-изготовителя) (см. черт. 1-4).

** Если рабочее напряжение не более 71 U_p,испытание проводят напряжением 500 В.

*** Испытание не проводят, если изоляция между сердечником и первичнойобмоткой выдерживает испытательное напряжение 3750 В(1,7 U_p+3150) В.

Примечания:

1. Рабочее напряжение для изоляции трансформаторов определяетсякак амплитудное значение максимально допустимого номинального значениянапряжения, которое рассчитывают в соответствии с п. 2приложения 1.

Пример.

Если  % ,тоU_р =1,41×242»340 В.

2. При испытании трансформаторов, содержащих усиленную и двойнуюизоляции, необходимо следить за тем, чтобы испытательное напряжение,приложенное к усиленной изоляции, не перегружало ни основную, ни дополнительнуюизоляции. Необходимо следить за тем, чтобы испытательноенапряжение, приложенное между обмотками малого напряжения и другими обмоткамине привело к перегрузке. Это может быть предотвращено применениемсоответствующего делителя напряжения.

3. В устройствах класса II может возникнуть необходимость вприменении заземленного экрана.

2. Методыиспытаний трансформаторов на перегрузку

2.1 Испытание проводят в устройстве либо на отдельном образце вусловиях, соответствующих нормальным условиям применения трансформаторов.

2.2. Превышения температуры обмоток измеряют в соответствии с п. 1.2.9. настоящего стандарта. Измеренияследует выполнять:

в момент срабатывания защиты в случае внешней защиты отмаксимального тока;

в момент срабатывания внутренних термовыключателейбез самовозврата; для термовыключателей савтоматическим возвратом - непосредственно по истечении 400 ч;

после достижения установившегося значения температуры длятрансформаторов ограничения тока.

Температура обмоток не должна превышать значений, приведенных втаблице справочного приложения 5.

Трансформатор без металлического экрана устройств класса I

Черт.I

Трансформатор с заземленным металлическим экраном устройств класса I

Черт.2

Трансформатор в устройствах класса II с металлическимкорпусом

Черт.3

Трансформатор в устройствах класса II с изолированнымкорпусом

Черт.4

Примечания к черт.1-4:

1. Цифры в кружках соответствуют номерам испытаний, приведенным втаблице.

2. ОМН - обмотки малого напряжения.

2.3. При испытании все вторичные обмотки обычных трансформаторов итрансформаторов с обмотками малого напряжения должны поочередно замыкатьсянакоротко, а остальные вторичные обмотки одновременно должны замыкатьсянаибольшей нагрузкой.

В случае феррорезонансных трансформаторов все вторичные обмоткидолжны быть нагружены так, чтобы они давали максимальный эффект нагрева принаиболее неблагоприятных значениях следующих параметров:

напряжения первичной обмотки;

частоты в сети электропитания;

нагрузок на вторичных обмотках (от ненагруженного состояния до предусмотренноймаксимальной нагрузки).

Если температура какой-либо вторичной обмотки превышает допустимую, в следствии чего происходит обрыв обмотки или трансформаторзаменяется по другой причине, устройства считают выдержавшими испытания приусловии, если не возникает опасность в пределах требований настоящегостандарта.

2.2. 2.3. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 5

Справочное

МЕТОДЫ ИСПЫТАНИЙ ДВИГАТЕЛЕЙ, УСТАНАВЛИВАЕМЫХ В УСТРОЙСТВАХ

1.Превышение температуры

Испытания в соответствии с настоящим приложением могут бытьпроведены в устройствах или на испытательных стендах, имитирующих условияэксплуатации устройств. Для этих испытаний могут быть применены отдельныеобразцы.

Превышения температуры обмоток измеряют в соответствии с п. 1.2.9 настоящего стандарта в концеиспытания или после достижения установившегося значения температуры либо вмомент срабатывания предохранителей, термовыключателей,защитных средств и т. п.

Превышения температуры должны быть не более значений,указанных в таблице.

Среднее арифметическое значение температурыопределяют следующим образом. Составляют кривую температуры в зависимости отвремени относительно 2 и 72 ч работы. Для каждого из этих периодов временидолжно быть определено среднее значение температуры так, чтобы при этом былиприменены среднее арифметическое значение максимальных и минимальныхтемператур.

2. Испытание путем затормаживания ротора

Испытание начинают при нормальной температуре окружающей среды.

Продолжительность испытания должна быть следующая:

в течение 15 сут. беспрерывно - длядвигателей с заторможенным ротором, имеющих защиту с помощью внутреннего иливнешнего сопротивления;

в течение 15 сут. циклически - длядвигателей с заторможенным ротором, имеющих защиту с автоматическим возвратом;

в течение времени, соответствующего 60 циклам - для двигателей сзаторможенным ротором, имеющим защиту с ручным возвратом. При этом защита послекаждого срабатывания должна быть возвращена в исходное положение, в самоекороткое время, чтобы цепь была замкнута не менее чем через 30 с.

Температуру двигателей, имеющих защиту при помощи внутреннего иливнешнего сопротивления либо с автоматическим возвратом, следует измерятьрегулярно через определенные промежутки времени в течение первых трех суток,температуру двигателей, имеющих защиту с ручным возвратом, следует измерятьбеспрерывно в течение первых десяти циклов.

Превышения температуры должны быть не более значений, указанных втаблице.

Во время испытания защита двигателя должна работать надежно иудовлетворять требованиям к защите от поражения электрическим током,приведенным в подразделе2.1 настоящего стандарта, и не должно быть короткого замыкания на корпус.

По истечении времени, установленного для измерения температуры,двигатель должен выдерживать испытания на электрическую прочность всоответствии с п. 5.4.4 настоящегостандарта.

3. Испытание двигателей с конденсаторами

Двигатели, имеющие конденсаторы в цепи вспомогательной обмотки,испытывают в соответствии с п. 2 со следующим дополнением.

Двигатели запускают с заторможенным ротором, с короткозамкнутымиили разомкнутыми конденсаторами в зависимости от того, чтоявляется наиболее неблагоприятным. Исключение представляют двигатели устройств,предназначенных для работы под наблюдением, если их конденсаторы удовлетворяюттребованиям стандартов на них.

Примечание. Двигатели с автоматическимзапуском и двигатели с дистанционным управлением пригодны для работы безнаблюдения.

4. Испытание трехфазных двигателей

Трехфазные двигатели испытывают в соответствии сп. 2 со следующим дополнением.

Двигатели следует подвергать испытанию на обрыв фазы принормальной нагрузке или с отключением одной либо двух фаз.

Примечание. Допускается не проводитьиспытание двигателей, применяемых в схемах, обеспечивающих в случае обрываодной или более фаз невозможность включения двигателя.

Во время и после испытания превышение температуры двигателя недолжно быть более значений, указанных в таблице.

5. Испытание на перегрузку

Испытание на перегрузку проводят при вращении двигателя,работающего при нормальной нагрузке на номинальном напряжении. После достижениядвигателем установившегося состояния его нагрузку постоянно увеличивают. Приэтом напряжение питания поддерживают на первоначальном уровне, каждый раз последостижения установившегося значения температуры нагрузку опять повышают.

Повышение температуры обмотки контролируют непрерывно во времякаждого периода установившегося состояния. Превышение температуры не должнобыть более значений, приведенных в таблице.

6. Испытание двигателей последовательноговозбуждения

Испытание двигателей проводят при напряжении, равном 1,3номинального напряжения, в течение 1 мин с минимально возможной нагрузкой.

После испытания обмотки и соединения не должны быть ослаблены, идвигатель должен остаться таким, чтобы не нарушались требования безопасности.

ПРИЛОЖЕНИЕ 6

Справочное

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕВЫШЕНИЯ ТЕМПЕРАТУРЫ ОБМОТОК

Превышение температуры медных проводов обмоток вычисляют по формуле

,

где Δt- превышениетемпературы обмотки, °С;

R₁ -сопротивление обмотки в начале испытания (при включении питания), Ом;

R₂ -сопротивление обмотки в конце испытания (при отключении питания), Ом;

t₁ - температурапомещения в начале испытания, °С;

t₂ -температура помещения в конце испытания, °С.

Для начала испытания температура обмотки должна быть равнатемпературе окружающей среды.

Сопротивление обмоток следует измерять непосредственно послеотключения питания. Затем целесообразно через короткие промежутки времениповторно измерять сопротивление и полученные результаты оформлять в видекривой, зависимости температуры от времени с целью определения сопротивление: вмомент отключения.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.РАЗРАБОТАН И ВНЕСЕН Министерством радиопромышленности СССР

РАЗРАБОТЧИКИ

О.Д.Леонтьев, Б.В, Соколов, Н.В. Ощепков, Е.И. Батюков, С.М. Чобонян, В.Б.Серякова

2. Утвержден и введен в действие постановлениемГосударственного комитета СССР по стандартам от 12.07.83 № 3063

3.Срок проверки 1993 г.; периодичность проверки 5 лет

4.Стандарт полностью соответствует СТ СЭВ 3743-82 имеждународному стандарту МЭК 435

5.Введен впервые.

6. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7.Переиздание (октябрь 1990 г.) с Изменением № 1, утвержденным в июне 1990 г.(ИУС 10-90)

8.Проверен в 1990 г.
