МОНТАЖ ЭЛЕКТРИЧЕСКИЙ
РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ
И ПРИБОРОВ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ КМОНТАЖУ
СОЕДИНИТЕЛЕЙ ШР, СШР, СШРГ И ШРГ

ГОСТ 23591-79

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.80

1.Настоящий стандарт распространяется на электрический монтаж (далее - монтаж)радиоэлектронной аппаратуры и приборов.

Стандарт устанавливаеттребования к монтажу приборных частей электрических соединителей ШР, СШР, СШРГи ШРГ.

Термины, применяемые встандарте, соответствуют ГОСТ 21962 и ГОСТ14312.

2. Монтаж соединителей ШР,СШР, СШРГ и ШРГ должен производиться в соответствии с требованиями настоящегостандарта, нормативной документации, конструкторской и технологическойдокументации, утвержденной в установленном порядке.

3. Монтаж однотипныхсоединителей в изделии должен быть идентичным.

4. Для обеспеченияидентичности монтажа соединителей следует изготовлять контрольный образец,утвержденный в установленном порядке.

Для опытных образцов изделийконтрольные образцы монтажа не устанавливают.

5. Требования к монтажуприборных частей соединителей ШР, СШР, СШРГ и ШРГ, установленные настоящимстандартом, должны быть указаны в конструкторской документации.

Пример: «Техническиетребования к электромонтажу приборных частей соединителей ШР по ГОСТ 23591».

6. Дополнительные требованияк монтажу соединителей, не снижающие его качество, должны быть указаны вконструкторской и технологической документации.

7. Площадь сечения проводов,подводимых к контакт-деталям (далее в тексте - контакт) соединителей, не должнапревышать площади сечения, установленной в технических условиях на соединителиконкретного типа.

(Измененная редакция, Изм. №2).

8. Если в одно отверстиеконтакта соединителя необходимо впаять несколько проводов меньшего сечения, тожилы всех проводов должны быть скручены вместе, а суммарный диаметр облуженныхпроводов должен быть меньше диаметра соответствующего отверстия в контактесоединителя.

9. Длина паяной частипровода, входящего в отверстие крепежной части контакта, должна быть равнадлине монтажной части внутренней полости контакта и соответствовать черт. 1, 2.

(Измененная редакция, Изм. №1).

10. При внутреннем диаметрехвостовика контакта свыше 2,0 мм, а также для проводов с полиэтиленовойизоляцией оголение провода от изоляции не должно быть более 3,0 мм.

11. При монтаже соединителейне допускается применять провода, у которых наружный диаметр по изоляции вместес надеваемой на провод изоляционной трубкой больше, чем расстояние между осямиконтактов в соединителе.

1 - изоляционная трубка; 2 - жила; 3 - провод; 4 - припой;5 - соединитель

Черт. 1

1 - припой; 2 - жила; 3 - изоляционная трубка; 4 - провод;5 - соединитель

Черт. 2

12. Провода, заделываемые всоединители, должны быть закреплены у корпуса соединителя с применениемкронштейнов или на панели в соответствии с черт. 3 - 5.

1 - соединитель; 2 - жгут; 3 - хомут; 4 - панель

Черт. 3

1 - соединитель; 2 - отверстие для крепления жгута; 3 - ниткиили шнур; 4 - панель

Черт. 4

1 - скоба; 2 - кронштейн; 3 - изоляционная прокладка

Черт. 5

1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель;5 - кронштейн

Черт. 6

13. Укладка проводов сполиэтиленовой и фторопластовой изоляцией МПМ, МПКМ, МС16-13 и МГТФ должнасоответствовать черт. 6.

(Измененная редакция, Изм. №1).

14. Укладка проводов споливинилхлоридной изоляцией площадью сечения не более 0,20 мм²должна соответствовать черт. 7.

15. Рихтовка проводов послепайки не допускается.

16. Перемычки в соединителе,выполненные монтажным проводом, следует выводить петлей в жгут. Петли перемычекследует располагать ступенчато. Длина петли перемычки в этом случае не должнапревышать 100 мм от крепления жгута у соединителя.

Необходимость введенияперемычек петлей в жгут определяет разработчик конструкторской документации.

(Измененная редакция, Изм. №2).

17. Перемычки выполняются всоответствии с черт. 8 только при заливке соединителей компаундом илигерметиком. Петли должны быть минимального размера, позволяющего на контактысоединителя надеть изоляционные трубки.

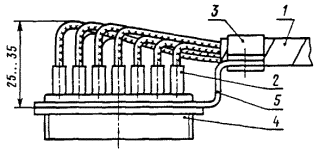

1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель;5 - кронштейн

Черт. 7

1 - жгут; 2 - изоляционная трубка; 3 - скоба; 4 - соединитель;5 - кронштейн; 6 - перемычка

Черт. 8

18. При большом количествеперемычек в соединителе и малом количестве цепей (до 10 цепей) перемычкиследует выводить ступенчато в ствол жгута в соответствии с черт. 9.

Длина части перемычки встволе жгута не должна превышать 100 мм.

19. Заливка или обволакиваниемонтажной части соединителя для защиты от пыли и влаги производится герметикомили компаундом согласно черт. 10.

20. Провода при монтаже недолжны иметь повреждений (поджогов, надрезов) и других дефектов, снижающихмеханическую и электрическую прочность.

21. Провода к контактамсоединителей должны подходить свободно без натяжения, быть отрихтованы и иметьзапас по длине на перепайку в соответствии с требованиями п. 35. Призаливке компаундом запас может отсутствовать.

22. Зачистку проводов иликабелей от изоляции следует производить на длину 15 - 18 мм.

23. Жилы проводов следуетскрутить в сторону повива, облудить и отрезать в размер.

24. Монтаж соединителей сплавающими контактами не допускается производить жесткими однопроволочнымипроводами.

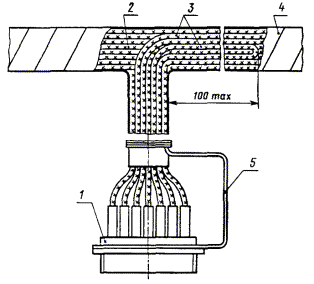

1 - соединитель; 2 - цепи жгута; 3 - перемычки; 4 -жгут; 5 - кронштейн

Черт. 9

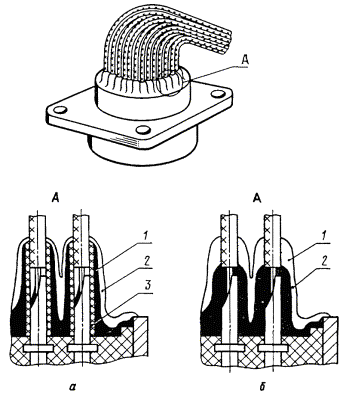

1 - первый слой герметика; 2 - второй слой герметика; 3 - изоляционнаятрубка

Черт. 10

25. Монтаж, заливку иобволакивание соединителей с плавающими контактами следует производить стехнологической ответной частью.

26. Призаделке в соединители экранированных проводов, разделанных по ГОСТ 23585, не допускается, чтобы оплетка экранов этих проводов входила визоляционные трубки, надеваемые на контакты соединителей.

27. Перед пайкой концы проводовжгута следует продеть в отверстие специального шаблона (имитатор контактногополя соединителя) для предупреждения перекрещивания проводов в зоне монтажа.

28. Перед пайкой в контактысоединителей на провода должны быть надеты изоляционные трубки диаметром,обеспечивающим плотную посадку их после пайки на контакте и (или) проводе(проводах).

Если соединители подлежатзаливке или обволакиванию, то возможны два варианта монтажа:

а) с трубками;

б) без трубок - всоответствии с черт. 10.

(Измененная редакция, Изм. №2).

29. Длина изоляционныхтрубок, надеваемых на контакты соединителей, должна быть 15 - 18 мм.

30. Соединитель при монтажеследует установить в положение, исключающее затеки флюса внутрь соединителя так,чтобы отверстие на контакте соединителя было направлено в сторонуэлектромонтажника.

31. Пайку проводов ксоединителю следует производить по рядам контактов, начиная с нижнего ряда внаправлении слева направо.

32. В расчлененном состоянииконтактная сторона соединителя должна быть закрыта технологической крышкой.

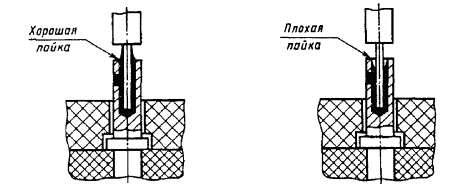

Черт. 11

33. При пайке жил проводов всоединители выбор мощности паяльника следует производить в соответствии суказаниями НД на соединители.

34. Время пайки жил проводовв контакты соединителей устанавливают в соответствии с указаниями НД насоединители.

33, 34. (Измененнаяредакция, Изм. № 2).

35. Внегерметичных соединителях не допускается производить перепайку контактов болеедвух раз.

36. Паяная поверхностьмонтажных соединений должна быть блестящей или матовой без темных пятен,трещин, раковин, загрязнений, острых выпуклостей и посторонних включений.Припой должен заливать место соединения со всех сторон, заполняя щели и зазорымежду жилами проводов и контактами, с незначительными наплывами припоя нанаружной поверхности контакта (черт. 11). Количество припоя,необходимого для пайки, должно быть минимальным.

Качество пайки всоединителях следует проверять после пайки каждого ряда контактов.

37. При выполнении монтажане должно нарушаться защитное покрытие деталей соединителя, а также покрытиедеталей, на которых производится монтаж соединителей.

38. По окончании монтажасоединители должны быть очищены от остатков монтажных материалов и загрязнений.

Требование нераспространяется на монтаж с применением флюсов, допускающих не производитьочистку.

39. Качество пайкисоединителей проверяется при межоперационном контроле до надевания на контактыизоляционных трубок.

40. После монтажа и проверкикачества пайки изоляционные трубки должны быть надвинуты на контакты до упора визолятор соединителя.

41. Прозвонку соединителейследует производить с применением технологической ответной части.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинобщемашем СССР

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от26.04.79 № 1537

3. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

4. ПЕРЕИЗДАНИЕ, февраль 1998г., с Изменениями № 1, 2, утвержденными в декабре 1983 г. и марте 1990 г.
