Настоящий стандарт распространяется на врезающиеся кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24°.
| Обозначение: | ГОСТ 23354-78* |
| Название рус.: | Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 21874-76 ГОСТ 15800-70 |
| Дата актуализации текста: | 01.01.2009 |
| Дата добавления в базу: | 29.04.2009 |
| Дата введения в действие: | 01.01.1980 |
| Разработан: | Госстандарт СССР |
| Утвержден: | Госстандарт СССР (16.11.1978) |
| Опубликован: | Издательство стандартов № 1978<br>ИПК Издательство стандартов № 1998 |
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОЛЬЦАВРЕЗАЮЩИЕСЯ
КОНСТРУКЦИЯ
ГОСТ 23354-78
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| Соединения трубопроводов резьбовые КОЛЬЦА ВРЕЗАЮЩИЕСЯ Конструкция Threaded pipeline connections. Cut ring. | ГОСТ |
Дата введения 01.01.80
Обязательные требования к качествупродукции, обеспечивающие ее безопасность для жизни, здоровья и охрануокружающей среды, изложены в пп. 2-5, 7,8,10настоящего стандарта.
Стандарт может быть использован длясертификации с объемами и методами сертификационных испытаний по ГОСТ15763.
(Измененная редакция, Изм. № 3).
2. Конструкция и основныеразмеры врезающихся колец должны соответствовать указанным на черт. 1 и в таблице.

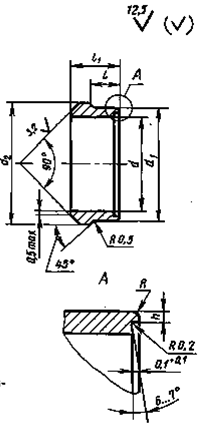

Черт. 1
* Конструкция кромки рекомендуемая.
Примечание. Размер l и угол 45° - рекомендуемые.
Размеры в мм
| Груп- | Номинальный | Наружный | d | d1 | d2 | l | l1 | R | h | Масса | |
| Номин. | Пред, | Пред, | Пред, | ||||||||
| 1 | 2,5 | 4 | 4 | +0,215 | 4,9 | 5,5 | 3 | 5,5 | 0,15 | 0,15 | 0,34 |
| 3,0 | 5 | 5 | 6,4 | 7,0 | 3,5 | 6,5 | 0,3 | 0,3 | 0,75 | ||
| 4,0 | 6 | 6 | 7,4 | 8,0 | 0,87 | ||||||
| 6,0 | 8 | 8 | +0,240 | 9,4 | 10,0 | 1,12 | |||||
| 2 | 4,0 | 6 | 6 | +0,215 | 7,7 | 9,0 | 5,0 | 8,0 | 0,35 | 0,35 | 1,46 |
| 6,0 | 8 | 8 | +0,240 | 9,7 | 11,0 | 1,85 | |||||
| 8,0 | 10 | 10 | 11,7 | 13,0 | 5,5 | 9,0 | 2,56 | ||||
| 10,0 | 12 | 12 | +0,260 | 14,0 | 15,0 | 3,28 | |||||
| 12,0 | 15 | 15 | 17,0 | 18,0 | 4,20 | ||||||
| (16) | 16 | 18,0 | 19,0 | 6,0 | 9,5 | 4,46 | |||||
| 15,0 | 18 | 18 | 20,0 | 21,0 | 4,98 | ||||||
| 20,0 | 22 | 22 | +0,290 | 24,0 | 25;0 | 10,0 | 6,4 | ||||
| 25,0 | 28 | 28 | 30,0 | 31,0 | 6,5 | 10,5 | 8,38 | ||||
| 32,0 | (34) | 34 | +0,330 | 36,7 | 39,0 | 7,0 | 12,0 | 0,45 | 0,45 | 17,87 | |
| 35 | 35 | 37,7 | 40,0 | 18,00 | |||||||
| 40,0 | 42 | 42 | +0,340 | 44,7 | 47,0 | 7,5 | 12,5 | 22,35 | |||
| 3 | 3,0 | 6 | 6 | +0,215 | 7,7 | 9,0 | 5,0 | 8,0 | 0,35 | 0,35 | 1,46 |
| 4,0 | 8 | 8 | +0,240 | 9,7 | 11,0 | 1,85 | |||||
| 5,0 | 10 | 10 | 11,7 | 13,0 | 5,5 | 9,0 | 2,56 | ||||
| 6,0 | 12 | 12 | +0,260 | 14,0 | 15,0 | 3,28 | |||||
| 8,0 | (14) | 14 | 16,0 | 17,0 | 6,0 | 9,5 | 3,94 | ||||
| 10,0 | 16 | 16 | 18,0 | 19,0 | 4,46 | ||||||
| 12,0 | 20 | 20 | +0,290 | 22,6 | 24,0 | 7,0 | 11,0 | 0,45 | 0,45 | 8,42 | |
| 15,0 | 25 | 25 | 27,6 | 29,0 | 10,36 | ||||||
| 20,0 | 30 | 30 | 32,7 | 35,0 | 7,5 | 12,0 | 15,42 | ||||
| 25,0 | 38 | 38 | +0,330 | 40,7 | 43,0 | 12,5 | 20,47 | ||||
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Размер h обеспечиваетсяинструментом.
3. Масса указана для справок.
Примерусловного обозначения кольца группы 1 изстали марок 40Х, А40Г, АС35Г2, А12 (основное исполнение) для соединения с наружнымдиаметром трубы 8 мм:
Кольцо 1-8 ГОСТ 23354- 78
То же, из стали марки 12ХНЗА:
Кольцо 1-8-12ХНЗА ГОСТ 23354-78
Примечание. Размеры колец 2и 3 группы длянаружных диаметров труб 6, 8,10, 12,
1, 2. (Измененная редакция, Изм. № 2, 3).
3. Твердость колец: кольцо из стали марок 40Х, А40Г, АС35Г2 - улучшитьдо 34...39 НRСэ, кольцо из сталимарки 12ХНЗА, А12 - цианирование на глубину 0,05-
(Измененная редакция, Изм. № 2).
5.Разностенность колец более
6. (Исключен, Изм. № 3).
7.Антикоррозионное покрытие - кадмиевое или цинковое толщиной 6-12 мкм по ГОСТ 9.306 .
Маркировочная проточка должнабыть отчетливо видна невооруженным глазом. Размеры проточки не контролируются.
(Измененная редакция, Изм. № 2).
9. Рекомендуемыезначения номинальных (условных) давлений для каждой группы соединений сврезающимся кольцом - по ГОСТ 15763, приложение 3; примеры сборки - по ГОСТ 22525, приложение 2.
Черт. 2
9, 10. (Измененная редакция, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНГосударственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; В.Г. Поляков, канд. техн. наук;Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от16.11.78 № 3006
Изменение № 3 принято Межгосударственным Советом постандартизации, метрологии и сертификации 12.10.95, протокол № 8
За принятие проголосовали:
| Наименование государства | Наименование национального органа по стандартизации |
| Республика Белоруссия | Госстандарт Белоруссии |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикгосстандарт |
| Туркменистан | Главная государственная инспекция Туркменистана |
| Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 15800-70; ГОСТ 21874-76
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 9.306-85 | |
| ГОСТ 15763-91 | |
| ГОСТ 22525-77 | |
| ГОСТ 25670-83 |
5. Ограничение срока действия снято по протоколу №7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации(ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь
