Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.
| Обозначение: | ГОСТ 20862-81* |
| Название рус.: | Стойки установочные крепежные шестигранные с резьбовым концом и отверстием. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 20862-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1982 |
| Утвержден: | Госстандарт СССР (15.04.1981) |
| Опубликован: | Стандартинформ № 2005 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ Конструкция и размеры | ГОСТ 20862-81 |
| Adjusting fixturing hexahedral supports with theaded end and hole. Design and dimensions | Взамен ГОСТ 20862-75 |
Постановлением Государственного комитета СССР по стандартам от 15 апреля
01.07.82
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандарт распространяетсяна шестигранные крепежные установочные стойки с резьбовыми концом и отверстием,предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает ихконструкцию и размеры.

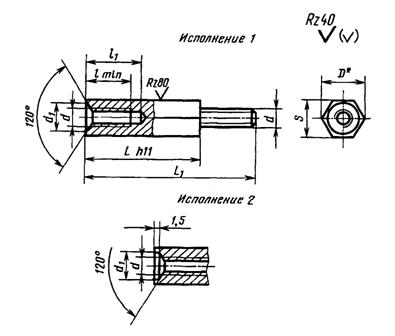

2. Конструкция и размерыкрепежных установочных стоек должны соответствовать указанным на чертеже и втабл. 1 - 3.
*Размер для справок.
Таблица 1
мм
| Номинальный диаметру резьбы d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Шаг резьбы Р | 0,40 | 0,45 | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | |
| Размер под ключ S | Номинальный | 4,0 | 5,0 | 5,5 | 7,0 | 8,0 | 10,0 | 13,0 |
| Пред. откл. | -0,08 | -0,10 | -0,12 | |||||
| D, не менее | 4,4 | 5,5 | 6,0 | 7,7 | 8,8 | 11,0 | 14,3 | |
| d1 | 2,2 | 2,7 | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | |
| l | 4 | 5 | 6 | 7 | 8 | 9 | 12 | |
| l1 | 5 | 6 | 9 | 10 | 12 | 13 | 16 | |
Таблица 2
мм
| L | Длина L1 и применяемость при номинальном диаметре резьбы d | |||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | ||||||||
| 7 | 11 14 | - |
|
|
|
|
|
|
|
|
|
|
|
|
| 8 | 12 15 | - | 13 16 | - |
|
|
|
|
|
|
|
|
|
|
| 9 | 13 16 | - | 14 17 | - |
|
|
|
|
|
|
|
|
|
|
| 10 | 14 17 | - | 15 18 | - |
|
|
|
|
|
|
|
|
|
|
| 11 | 15 18 | - | 16 19 | - |
|
|
|
|
|
|
|
|
|
|
| 12 | 16 19 | - | 17 20 | - |
|
|
|
|
|
|
|
|
|
|
| 13 | 17 20 | - | 18 21 | - |
|
|
|
|
|
|
|
|
|
|
| 14 | 18 21 | - | 19 22 | - |
|
|
|
|
|
|
|
|
|
|
| 15 | 19 22 | - | 20 23 | - | 20 24 | - |
|
|
|
|
|
|
|
|
| 16 | 20 23 | - | 21 24 | - | 21 25 | - |
|
|
|
|
|
|
|
|
| 17 | 21 24 | - | 22 25 | - | 22 26 | - |
|
|
|
|
|
|
|
|
| 18 | 22 25 | - | 23 26 | - | 23 27 | - | 24 30 | - |
|
|
|
|
|
|
| 19 | 23 26 | - | 24 27 | - | 24 28 | - | 25 31 | - |
|
|
|
|
|
|
| 20 | 24 27 | - | 25 28 | - | 25 29 | - | 26 32 | - |
|
|
|
|
|
|
| 22 | 26 29 | - | 27 30 | - | 27 31 | - | 28 34 | - |
|
|
|
|
|
|
| 24 | 28 31 | - | 29 32 | - | 29 33 | - | 30 36 | - |
|
|
|
|
|
|
| 26 | 30 33 | - | 31 34 | - | 31 35 | - | 32 38 | - |
|
|
|
|
|
|
| 28 | 32 35 | - | 33 36 | - | 33 37 | - | 34 40 | - |
|
|
|
|
|
|
| 30 | 34 37 | - | 35 38 | - | 35 39 | - | 36 42 | - | 38 44 | - |
|
|
|
|
| 32 |
|
| 37 40 | - | 37 41 | - | 38 42 | - | 40 46 | - |
|
|
|
|
| 34 |
|
| 39 42 | - | 39 43 | - | 40 46 | - | 42 49 | - |
|
|
|
|
| 36 |
|
| 41 44 | - | 41 45 | - | 42 48 | - | 44 50 | - |
|
|
|
|
| 38 |
|
| 43 46 | - | 43 47 | - | 44 49 | - | 46 52 | - |
|
|
|
|
| 40 |
|
| 45 48 | - | 45 49 | - | 46 52 | - | 48 54 | - | 49 57 | - |
|
|
| 42 |
|
|
|
| 47 51 | - | 48 54 | - | 50 57 | - | 51 60 | - |
|
|
| 45 |
|
|
|
| 50 54 | - | 51 56 | - | 53 59 | - | 54 62 | - |
|
|
| 48 |
|
|
|
| 53 57 | - | 54 60 | - | 56 63 | - | 57 66 | - |
|
|
| 50 |
|
|
|
| 55 59 | - | 56 62 | - | 58 64 | - | 59 67 | - |
|
|
| 53 |
|
|
|
| 58 62 | - | 59 65 | - | 61 68 | - | 62 71 | - |
|
|
| 55 |
|
|
|
| 60 64 | - | 61 66 | - | 63 69 | - | 64 72 | - |
|
|
| 58 |
|
|
|
| 63 67 | - | 64 70 | - | 66 73 | - | 67 76 | - |
|
|
| 60 |
|
|
|
| 65 69 | - | 66 71 | - | 67 74 | - | 68 77 | - |
|
|
| 65 |
|
|
|
|
|
| 72 76 | - | 73 79 | - | 74 83 | - |
|
|
| 70 |
|
|
|
|
|
| 77 81 | - | 78 84 | - | 79 87 | - | 82 93 | - |
| 75 |
|
|
|
|
|
| 82 86 | - | 83 89 | - | 84 92 | - | 87 98 | - |
| 80 |
|
|
|
|
|
| 87 91 | - | 88 94 | - | 89 97 | - | 92 103 | - |
| 85 |
|
|
|
|
|
| 92 96 | - | 93 99 | - | 94 102 | - | 97 108 | - |
| 90 |
|
|
|
|
|
| 96 101 | - | 98 104 | - | 99 107 | - | 102 113 | - |
| 95 |
|
|
|
|
|
| 102 106 | - | 103 109 | - | 104 112 | - | 107 118 | - |
| 100 |
|
|
|
|
|
| 107 111 | - | 108 114 | - | 109 117 | - | 112 123 | - |
| 110 |
|
|
|
|
|
| 116 121 | - | 118 124 | - | 119 127 | - | 122 133 | - |
| 120 |
|
|
|
|
|
|
|
| 128 134 | - | 129 137 | - | 132 143 | - |
| 130 |
|
|
|
|
|
|
|
| 138 144 | - | 139 147 | - | 142 153 | - |
| 140 |
|
|
|
|
|
|
|
|
|
| 149 157 | - | 152 163 | - |
| 150 |
|
|
|
|
|
|
|
|
|
|
|
| 162 173 | - |
Примечание. Знак ограниченияприменяемости по типоразмерам проставляют в графе рядом со значением L1.
Таблица 3
| L. мм | Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы d, мм | ||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | |
| 7 | 0,698 0,787 |
|
|
|
|
|
|
| 8 | 0,803 0,934 | 0,994 1,248 |
|
|
|
|
|
| 9 | 0,900 0,943 | 1,160 1,384 |
|
|
|
|
|
| 10 | 0,927 1,000 | 1,564 1,700 |
|
|
|
|
|
| 11 | 1,027 1,100 | 1,734 1,870 |
|
|
|
|
|
| 12 | 1,127 1,200 | 1,904 2,040 |
|
|
|
|
|
| 13 | 1,227 1,300 | 2,074 2,210 |
|
|
|
|
|
| 14 | 1,327 1,400 | 2,244 2,380 |
|
|
|
|
|
| 15 | 1,427 1,500 | 2,414 2,550 | 2,866 3,090 |
|
|
|
|
| 16 | 1,527 1,600 | 2,684 2,720 | 3,072 3,296 |
|
|
|
|
| 17 | 1,627 1,700 | 2,754 2,890 | 3,378 3,502 |
|
|
|
|
| 18 | 1,727 1,800 | 2,924 3,060 | 3,484 3,708 | 5,404 5,994 |
|
|
|
| 19 | 1,827 1,900 | 3,090 3,230 | 3,690 3,914 | 5,737 6,327 |
|
|
|
| 20 | 1,927 2,000 | 3,234 3,400 | 3,806 4,120 | 6,070 6,660 |
|
|
|
| 22 | 2,127 2,200 | 3,604 3,740 | 4,208 4,532 | 6,730 7,320 |
|
|
|
| 24 | 2,327 2,400 | 3,944 4,080 | 4,730 4,944 | 7,396 7,986 |
|
|
|
| 26 | 2,527 2,600 | 4,284 4,420 | 5,132 5,356 | 8,062 8,652 |
|
|
|
| 28 | 2,727 2,800 | 4,624 4,760 | 5,544 5,768 | 8,728 9,318 |
|
|
|
| 30 | 2,927 3,000 | 4,964 5,100 | 5,856 6,180 | 9,394 9,984 | 11,980 13,050 |
|
|
| 32 |
| 5,304 5,440 | 6,368 6,592 | 10,060 10,650 | 12,850 13,920 |
|
|
| 34 |
| 5,644 5,720 | 6,770 7,004 | 10,726 11,316 | 13,720 14,790 |
|
|
| 36 |
| 5,984 6,120 | 7,192 7,416 | 11,392 11,982 | 14,590 14,660 |
|
|
| 38 |
| 6,324 6,460 | 7,604 7,828 | 12,058 12,648 | 15,460 16,530 |
|
|
| 40 |
| 6,664 6,800 | 8,016 8,240 | 12,724 13,314 | 16,330 17,400 | 25,200 27,200 |
|
| 42 |
|
| 8,528 8,752 | 13,390 13,974 | 17,200 18,270 | 26,560 28,560 | . |
| 45 |
|
| 9,046 9,270 | 14,389 14,979 | 18,505 19,575 | 28,600 30,600 |
|
| 48 |
|
| 9,564 9,877 | 15,394 15,986 | 19,810 20,880 | 30,640 32,640 |
|
| 50 |
|
| 10,076 10,300 | 16,054 16,644 | 20,680 21,750 | 32,000 34,000 |
|
| 53 |
|
| 10,564 10,718 | 17,059 17,649 | 21,985 23,055 | 33,640 36,040 |
|
| 55 |
|
| 11,076 11,330 | 17,719 18,309 | 22,855 23,925 | 35,000 37,400 |
|
| 58 |
|
| 11,624 11,848 | 18,724 19,314 | 24,160 25,230 | 36,640 39,440 |
|
| 60 |
|
| 12,136 12,360 | 19,384 19,974 | 25,030 26,100 | 38,000 40,800 |
|
| 65 |
|
|
| 21,049 21,639 | 27,205 28,275 | 42,000 44,200 |
|
| 70 |
|
|
| 22,714 23,304 | 29,380 30,450 | 45,000 47,600 | 75,800 80,500 |
| 75 |
|
|
| 24,379 24,969 | 31,555 32,625 | 49,000 51,000 | 81,550 86,250 |
| 80 |
|
|
| 26,044 26,634 | 33,730 34,800 | 52,000 54,400 | 87,300 92,000 |
| 85 |
|
|
| 27,609 28,299 | 35,905 36,975 | 55,000 57,800 | 93,050 97,750 |
| 90 |
|
|
| 29,374 29,964 | 38,080 39,150 | 59,000 61,200 | 98,800 103,500 |
| 95 |
|
|
| 31,039 31,629 | 40,255 41,325 | 62,000 64,600 | 104,550 109,250 |
| 100 |
|
|
| 32,604 33,294 | 42,430 43,500 | 66,000 68,000 | 110,300 115,000 |
| 110 |
|
|
| 36,034 36,624 | 46,780 47,850 | 72,000 74,800 | 121,800 126,500 |
| 120 |
|
|
|
| 51,130 52,200 | 79,000 81,600 | 133,300 138,000 |
| 130 |
|
|
|
| 53,480 56,550 | 86,000 88,400 | 144,800 149,500 |
| 140 |
|
|
|
|
| 93,000 95,200 | 156,300 161,000 |
| 150 |
|
|
|
|
|
| 167,800 172,500 |
Примечания:
1. В числителе приведено значение массы короткихстоек, в знаменателе - длинных.
2. Для определения массы стоек из латуни значениямасс, указанные в таблице, следует умножить на коэффициент 1,08.
Пример условного обозначения стойки исполнения 1повышенной степени точности с диаметром резьбы d -
Стойка М3×20× 25-56.016 ГОСТ 20862-81
То же, нормальной степениточности:
Стойка НМ3×20× 25-56.016 ГОСТ 20862-81
То же, исполнения 2нормальной степени точности:
Стойка 2НМ3×20× 25-56.016 ГОСТ20862-81
То же, повышенной степениточности:
Стойка 2М3×20×25-56.016 ГОСТ 20862-81
Примечание. Исполнение 1 и повышеннуюстепень точности в обозначении не указывают.
3. Марка материала и видпокрытия стоек должны соответствовать указанным в табл. 4.
Таблица 4
| Марка материала | Применяемость | Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87 | Покрытие | Обозначение материала и покрытия | |||
| Вид | Шаг резьбы Р, мм | Обозначение | |||||
| по ГОСТ 9.306-85 | условное | ||||||
| Сталь 35 Сталь 45 ГОСТ 1050-88 |
| 5.6 | Цинковое с хроматированием | До 0,45 | Ц3-6.хр | 01 | 56.013 |
| 0,5-0,75 | Ц6-9.хр | 56.016 | |||||
| 0,8 и более | Ц9.хр | 56.019 | |||||
| Кадмиевое с хроматированием | До 0,45 | Кд3-6.хр | 02 | 56.023 | |||
| 0,5-0,75 | Кд6-9.хр | 56.026 | |||||
| 0,8 и более | Кд9.хр | 56.029 | |||||
| Кадмиевое с оксидированием и фосфатированием | До 0,45 | Кд3-6. Хим. Окс. фос | 02.05 | 56.023.05 | |||
| 0,5-0,75 | Кдб-9. Хим. Оке. фос | 56.026.05 | |||||
| 0,8 и более | Кд9. Хим. Окс. фос | 56.029.05 | |||||
| Сталь А12 ГОСТ 1414-75 |
| 5.8 | Цинковое с хроматированием | До 0,45 | Ц3-6.хр | 01 | 58.013 |
| 0,5-0,75 | Ц6-9.хр | 58.016 | |||||
| 0,8 и более | Ц9.хр | 58.019 | |||||
| Сталь 10,20 ГОСТ 1050-88 | Кадмиевое с хроматированием | До 0,45 | Кд3-6.хр | 02 | 58.023 | ||
| 0,45-0,75 | Кд6-3.хр | 58.026 | |||||
| 0,8 и более | Кд9.хр | 58.029 | |||||
| Сталь А12 ГОСТ 1414-75 | Кадмиевое с оксидированием и фосфатированием | До 0,45 | Кд3-6. Хим. Окс. фос | 02.05 | 58.023.05 | ||
| Сталь 10, 20 ГОСТ 1050-88 | 0,5-0,75 | Кд6-9. Хим. Окс. фос | 58.026.05 | ||||
| 0,8 и более | Кд9. Хим. Окс. фос | 58.029.05 | |||||
| Латунь ЛС59-1, Л63 ГОСТ 15527-2004 | 32 | Пассивное | 0,4 и более | Хим. Пас. | 11 | 32.11 | |
2, 3. (Измененная редакция, Изм. № 1).
4. Технические требования по ГОСТ 20868-81.
