Стандарт распространяется на пассатижи, предназначенные для захвата и зажима труб и деталей разных форм.
Стандарт не распространяется на пассатижи, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
| Обозначение: | ГОСТ 17438-72* |
| Название рус.: | Пассатижи. Технические условия |
| Статус: | действующий Прекращено применение на территории РФ с 01.01.2009. Действуют ГОСТ Р 52786-2007 в части разд. 4, 6; ГОСТ Р 52787-2007 в части разд. 2, 3, 5, приложений 2, 3. (ИУС 2-2008) |
| Заменяет собой: | МН 516-60 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1973 |
| Дата окончания срока действия: | 01.01.2009 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (14.01.1972) |
| Опубликован: | ИПК Издательство стандартов № 1999 |
ГОСТ 17438-72
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПАССАТИЖИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
| ПАССАТИЖИ Технические условия Combination pliers. | ГОСТ |
Дата введения 01.07.73
Настоящий стандарт распространяется на пассатижи,предназначенные для захвата и зажима труб и деталей разных форм.
Стандарт не распространяется на пассатижи, изготовляемые изматериалов, предназначенных для работы во взрывоопасных условиях.
Требования настоящего стандарта являются обязательными,кроме п. 2.10, разд. 3, приложений.
Стандарт пригоден для целей сертификации на безопасность попп. 4.7, 4.7а и 4.8.
(Измененнаяредакция, Изм. № 5, 6).
1.1а. Пассатижи должны изготовлятьсяисполнений:
1 - длиной 160, 180, 200 мм;
2 - длиной 200, 250, 300 мм.
(Введендополнительно, Изм. № 4).

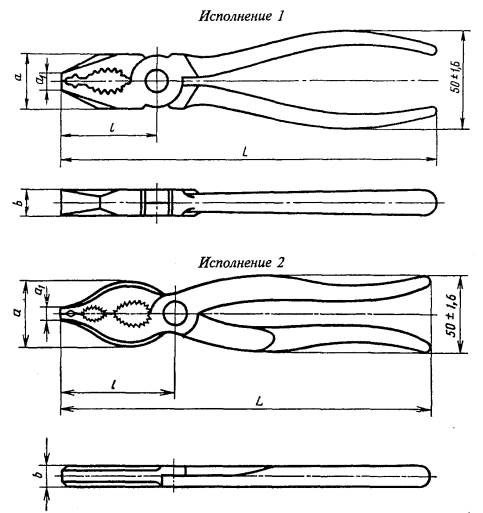

1.1. Основные размеры пассатижей должны соответствоватьуказанным на черт. 1 и в табл. 1. Пассатижи должны изготовляться безизолирующих или с изолирующими рукоятками в соответствии с ГОСТ11516.
Черт.1
Примечание. Черт. 1 неопределяет конструкцию пассатижей.
Таблица 1
| Применяемость | Исполнение | L IT17 2 | l IT17 | а IT17 2 | b IT17 2 | а1 по IT17 2 | Поз. 1 Рычаг правый (1 шт.) | Поз. 2 Рычаг левый (1 шт.) | Поз. 3 Ось (1 шт.) | |
| 7814-0162 |
| 1 | 160 | 45 | 20 | 10 | 5 | 7814-0162/001 | 7814-0162/002 | 7814-0162/003 |
| 7814-0407 |
| 180 | 50 | 28 | 10 | 5 | 7814-0407/001 | 7814-0407/002 | 7814-0407/003 | |
| 7814-0161 |
| 200 | 71 | 32 | 11 | 8 | 7814-0161/001 | 7814-0161/002 | 7814-0161/003 | |
| 7814-0411 |
| 2 | 7814-0411/001 | 7814-0411/002 | 7814-0411/003 | |||||
| 7814-0412 |
| 250 | 80 | 40 | 12 | 8 | 7814-0408/001 | 7814-0408/002 | 7814-0408/003 | |
| 7814-0413 |
| 300 | 85 | 45 | 13 | 10 | 7814-0409/001 | 7814-0409/002 | 7814-0409/003 | |
| Примечания: 1. Допускается изготовлять пассатижи 7814-0161 с l = 50 мм, а1 = 26 мм и b = 12 мм. 2. Размеры L и (50 ± 1,6) даны без учета толщины изоляционных и декоративных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий. | ||||||||||
Пример условногообозначения пассатижей длиной L = 200мм с покрытием Х9, без изолирующих рукояток:
Пассатижи 7814-0161 Х9 ГОСТ 17438-72
То же, с изолирующими рукоятками:
Пассатижи 7814-0161 И.Х9 ГОСТ17438-72
(Измененнаяредакция, Изм. № 1, 2, 3, 4, 5, 6).
1.2. Основные размеры деталей пассатижей указаны вприложении 1.
2.1. Пассатижи должны изготовляться в соответствии стребованиями настоящего стандарта по чертежам, утвержденным в установленномпорядке.
(Измененнаяредакция,Изм. № 3, 5, 6).
2.2. Пассатижи должны быть изготовлены из сталимарки 50 по ГОСТ 1050 ,или из сталей других марок, обеспечивающих выполнение технических требований ивыдерживание нагрузок при испытаниях в соответствии с настоящим стандартом.
(Измененнаяредакция, Изм. № 5, 6).
2.3. Твердость зажимных поверхностей губок пассатижейдолжна быть 43,5...49,5 HRCэ.
2.4. Наименьшие диаметры зажимных изделий пассатижамиисполнения 1 длиной 160 и 180 мм - 3 и 7 мм, а пассатижами длиной 200 мм - 4 и10 мм, пассатижами исполнения 2 - 4,7 и 15 мм.
2.3, 2.4. (Измененная редакция, Изм. № 3, 4, 5).
Допускается не наносить рифления на длине в пределах шагаот вершины губок.
(Измененнаяредакция, Изм. № 5).
2.6. (Исключен, Изм. № 5).
2.7. При сжатых рукоятках пассатижей плоские зажимныеповерхности губок (первые от вершины) должны сходиться вплотную.
На остальных плоских зажимных поверхностях должен бытьзазор между губками не более 0,8 мм.
(Измененнаяредакция, Изм. № 5).
2.8. Соединение в шарнире должно обеспечивать плавноедвижение без люфтов и заеданий:
0,3 мм на сторону - для пассатижей длиной 160 и 180 мм;
0,4 мм на сторону - для пассатижей длиной 200, 250 и 300мм.
(Измененнаяредакция, Изм. № 3, 5, 6).
2.9. Усилие для раскрытия пассатижей не должно превышать9,8 Н (1 кгс).
(Измененнаяредакция, Изм. № 4).
(Измененнаяредакция, Изм. № 5).
2.11. (Исключен, Изм. № 1).
2.12. (Исключен, Изм. № 5).
2.13. Пассатижи должны иметьзащитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.303 , ГОСТ 9.306 и ГОСТ 9.032 .
Виды покрытий указаны в приложении 2.
Допускается на поверхности под изолирующие рукоятки защитно-декоративныепокрытия не наносить.
(Измененнаяредакция, Изм. № 6).
2.14. Параметры шероховатости поверхностейпассатижей по ГОСТ 2789 должны быть, мкм:
наружных поверхностей головок Ra £1,6;
наружных поверхностей рукояток Ra £6,3;
внутренних поверхностей рукояток Ra£2,5.
Примечание. Допускается параметр шероховатости наружных поверхностейпод изолирующие рукоятки - Ra 12,5 мкм по ГОСТ 2789.
(Измененнаяредакция,Изм. № 4, 5).
2.15. (Исключен, Изм. № 5).
(Измененнаяредакция, Изм. № 6).
2.17. (Исключен, Изм. № 6).
2.18. На пассатижах должна быть нанесенамаркировка, содержащая:
товарный знак предприятия-изготовителя;
обозначение пассатижей (последние четыре цифры).
Маркировка изолирующих рукояток - по ГОСТ11516.
Остальная маркировка - по заказу потребителя.
2.19. Маркировка транспортной и потребительскойтары и упаковка пассатижей - по ГОСТ 18088.
2.18, 2.19. (Измененная редакция, Изм. № 6).
3.1. Приемка пассатижей - по ГОСТ 26810.
(Измененнаяредакция, Изм. № 5).
3.2. Периодические испытания следует проводить один раз в 3года. Испытаниям подвергают пассатижи одного типоразмера.
(Измененнаяредакция, Изм. № 6).
4.1. Размеры пассатижей должны проверяться универсальными испециальными средствами измерения.
(Измененнаяредакция, Изм. № 5).
4.2. Контроль твердости пассатижей долженпроводиться по ГОСТ 9013 .
4.3. Параметр шероховатости поверхностейпассатижей проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами.
(Введендополнительно, Изм. № 5).
4.4. Качество гальванических покрытий должнопроверяться по ГОСТ 9.302 и ГОСТ 9.301 .
(Измененнаяредакция, Изм. № 1, 6).
4.5. Качество лакокрасочных покрытий должнопроверяться по ГОСТ 9.032 ,ГОСТ 22133.
4.6. Проверка усилия для раскрытия пассатижей должнапроводиться путем приложения нагрузки в 9,8 Н (1 кгс) к ручке на расстоянии L1 от оси шарнира (черт. 1а).
(Измененнаяредакция, Изм. № 1, 5, 6).
4.7. Пассатижи исполнений 1 и 2 проверяют напрочность рукояток и кручение.
Испытания проводят до насаживания изолирующих рукояток.
Испытания пассатижей на прочность рукояток проводятприложением нагрузки (черт. 1а,табл. 2а) в местах наибольшегорасстояния между рукоятками на расстоянии от оси шарнира L1.
Для испытаний между вершинами губок пассатижей вставляютобразец, обеспечивающий зазор (3 ± 1) мм. Размеры и профиль образца должныобеспечить контакт на длине (8 ± 1) мм от вершины губок. Образец для испытанийдолжен иметь твердость 31,5...41,5 НКСэ.
Первоначально к рукояткам прикладывают нагрузку 50 Н иизмеряют расстояние между рукоятками W1, увеличивают нагрузку до усилия F, указанного в табл. 2а, затем уменьшают до 50 Н. Нагрузка должна бытьприложена 4 раза. После этого повторно измеряют расстояние между рукоятками W2 на том же расстоянии L1. Разница между первым и вторымизмерениями не должна превышать максимального значения остаточной деформации S = W1- W2, указанного в табл. 2а.
Примечание. Еслииспытание рукояток на прочность невозможно проводить на расстоянии L1 от осишарнира, выбирают другое расстояние L1 ипересчитывают прилагаемую нагрузку F¢ по формуле
где F иL1 из табл. 2а.
После испытаний не должно быть деформации инструмента,влияющей на его использование по назначению.
Таблица 2а*
Размеры вмм
| L1 | Испытания рукояток на прочность | Испытание на кручение | |||
| Нагрузка F, Н, не более | Остаточная деформация S, не более | Крутящий момент Т, H×м | Угол поворота a | ||
| 160 | 80 | 1120 | 1,0 | 20 | ±15° |
| 180 | 90 | 1260 | 25 | ||
| 200 | 100 | 1400 | |||
| 250 | 125 | 1550 | |||
| 300 | 150 | 1550 | |||
* Табл. 2. (Исключена, Изм. № 6).

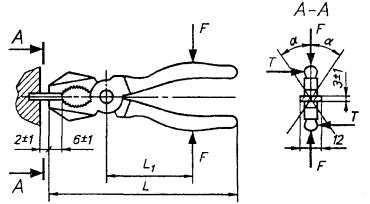

Черт.1a
Черт. 1б
L1 - расстояние от осишарнира до места приложения нагрузок.
Примечание.S = W1 - W2,
где W1 - расстояние между рукоятками доиспытания; W2 - расстояние междурукоятками после приложения нагрузок.
(Измененнаяредакция, Изм. № 6).
4.7а. При испытании на кручение (черт. 1б)захватывают плоской зажимной поверхностью пассатижей образец-пластину ссечением 3 ´ 12 мм твердостью 46...51,5 НКСэ.Прикладывают к рукояткам сжимающую нагрузку 50 Н на расстоянии L1 от оси шарнира для того, чтобыпротиводействовать крутящему моменту.
Крутящий момент Т прикладывают в обоих направлениях. Угол поворота aне должен превышать 15° (табл. 2а).
Любое ослабление шарнира или остаточная деформация губок,являющиеся результатом испытаний, не должны влиять на использование инструментапо назначению.
(Введендополнительно, Изм. № 6).
4.8. Пассатижи с изолирующими рукояткамидолжны быть подвергнуты, кроме испытаний, предусмотренных настоящим стандартом,дополнительным испытаниям по ГОСТ 11516.
4.9. (Исключен, Изм. № 5).
4.10. Кроме испытаний по пп. 4.7 и 4.7а, пассатижи сизолирующими рукоятками подвергают испытаниям по ГОСТ11516.
(Измененнаяредакция, Изм. № 6).
Транспортированиеи хранение пассатижей - по ГОСТ18088.
(Измененная редакция, Изм. №5).
6.1. Изготовительгарантирует соответствие пассатижей требованиям настоящего стандарта присоблюдении условий эксплуатации и хранения, установленных стандартом.
(Измененнаяредакция, Изм. № 3).
6.2. Гарантийный срок - 6 мес со дня продажи черезрозничную торговую сеть, а для внерыночного потребления - с момента полученияпотребителем.
(Измененнаяредакция, Изм. № 4).
Рекомендуемое

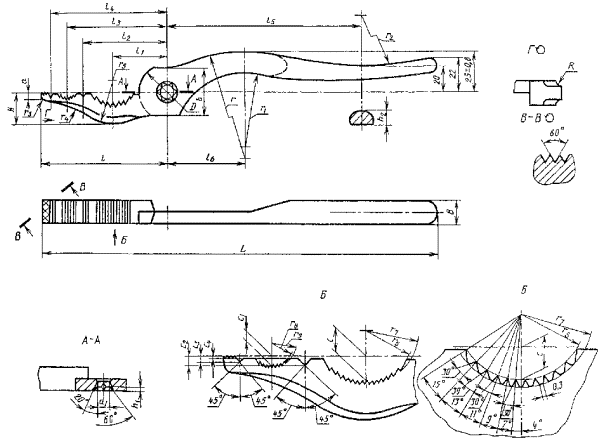

Деталь 1. Рычаг правый исполнения 1
Черт. 2

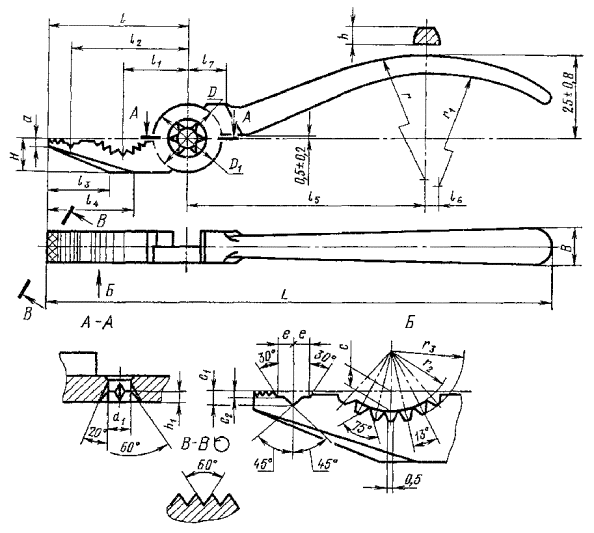

Деталь 2. Рычаглевый исполнения 1
Черт.3
Таблица 3
мм
| L | l | l1 | l2 | l3 | l4 | l5 | l6 | l7 | H (пред. откл. по h15) | а | В | |
| 7814-0162/001 | 160 | 45 | 21 | 38 | 20 | 28 | 85 | 3 | 10 | 10 | 2,5 | 10 |
| 7814-0162/002 | ||||||||||||
| 7814-0407/001 | 180 | 50 | 23 | 40 | 22 | 30 | 90 | 4 | 12 | 14 | 2,5 | 11 |
| 7814-0407/002 | ||||||||||||
| 7814-0161/001 | 200 | 71 | 28 | 48 | 28 | 36 | 100 | 7 | 18 | 16 | 4,0 | 11 |
| 7814-0161/002 |
Продолжение табл. 3
мм
| Обозначение рычагов | D (пред. откл. по Н11) | D1 (пред. откл. по Н12) | d (пред. откл. по Н12) | d1 (пред. откл. по Н11) | h | h1 | h2 | C |
| 7814-0162/001 | 20 | 20 | 6,5 | 6 | 5,5 | 2,0 | 3,0 | 3 |
| 7814-0162/002 | ||||||||
| 7814-0407/001 | 24 | 24 | 8,5 | 8 | 7,5 | 2,0 | 3,5 | 3,5 |
| 7814-0407/002 | ||||||||
| 7814-0161/001 | 30 | 30 | 8,5 | 8 | 8,5 | 3,0 | 4,0 | 5,0 |
| 7814-0161/002 |
Продолжение табл. 3
мм
| Обозначение рычагов | C1 | С2 | е | r | r1 | r2 | r3 |
| 7814-0162/001 | 1,5 | 0,5 | 1,80 | 80 | 70 | 10,00 | 11,20 |
| 7814-0162/002 | |||||||
| 7814-0407/001 | 1,8 | 0,7 | 2,2 | 110 | 110 | 10,10 | 11,50 |
| 7814-0407/002 | |||||||
| 7814-0161/001 | 2,7 | 1,0 | 3,6 | 110 | 110 | 10,50 | 12,00 |
| 7814-0161/002 |

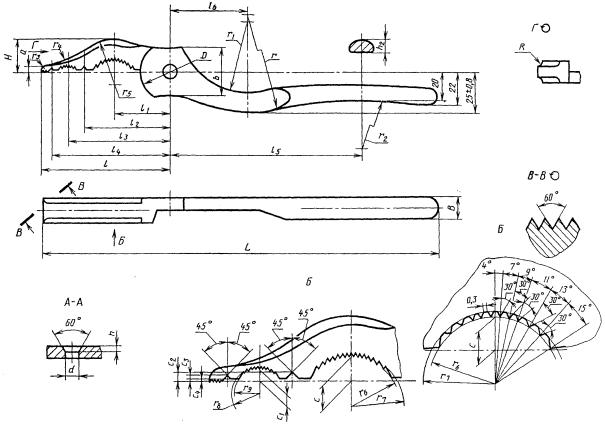

Деталь 1. Рычагправый исполнения 2
Черт. 4
Деталь 2. Рычаглевый исполнения 2
Черт. 5
Таблица 4
мм
| L | l | l1 | l2 | l3 | l4 | l5 | l6 | H (пред. откл. по h15) | а | B | D (пред. откл. по Н11) | d (пред. откл. по Н12) | d1 (пред. откл. по Н11) | h | h1 | h2 | |
| 7814-0411/001 | 200 | 71 | 25 | 40 | 51 | 63 | 97 | 47 | 16 | 4 | 11 | 26 | 8,5 | 8 | 3,5 | 2,5 | 7,5 |
| 7814-0411/002 | |||||||||||||||||
| 7814-0412/001 | 250 | 80 | 35 | 53 | 63 | 73 | 122 | 50 | 20 | 4 | 12 | 36 | 10,5 | 10 | 4,0 | 3,0 | 8,5 |
| 7814-0412/002 | |||||||||||||||||
| 7814-0413/001 | 300 | 85 | 35 | 52 | 63 | 73 | 150 | 50 | 22,5 | 5 | 13 | 40 | 12,5 | 12 | 4,5 | 3,5 | 9,5 |
| 7814-0413/002 |
Продолжение табл. 4
мм
| Обозначение рычагов | b | С | C1 | C2 | C3 | C4 | r | r1 | r2 | r3 | r4 | r5 | r6 | r7 | r8 | r9 |
| 7814-0411/001 | 24 | 5,5 | 4,3 | 2,8 | 2,1 | 0,3 | 74 | 48 | 130 | 4 | 50 | 28 | 10,9 | 12,4 | 6,5 | 5,2 |
| 7814-0411/002 | ||||||||||||||||
| 7814-0412/001 | 30 | 7,0 | 4,3 | 2,8 | 2,1 | 0,3 | 100 | 45 | 230 | 4 | 40 | 28 | 13,5 | 15,0 | 6,5 | 5,2 |
| 7814-0412/002 | ||||||||||||||||
| 7814-0413/001 | 36 | 8,0 | 4,3 | 2,8 | 2,1 | 0,3 | 130 | 45 | 300 | 5 | 45 | 35 | 17,0 | 18,5 | 6,5 | 5,2 |
| 7814-0413/002 |
Примечание.Предельные отклонения размеров:
h, h1, С, C1, С2, С3 и С4-
a -
В и h2 - по 2-му классу точности по ГОСТ7505.
Неуказанныепредельные отклонения размеров - по удвоенному допуску
Таблица 5
мм
| d (пред. откл. по h11) | l | l1 |
| |
| пред. откл. | ||||
| 7814-0162/003 | 6 | 10 | 3,0 |
|
| 7814-0407/003 | 8 |
| ||
| 7814-0161/003 | 11 | 3,5 |
| |
| 7814-0411/003 |
| |||
| 7814-0412/003 | 10 | 12 | 4,0 |
|
| 7814-0413/003 | 12 | 13 | 4,5 |
|
(Измененная редакция, Изм. № 6).
Деталь 3. Ось
Черт. 6
Рекомендуемое
| Группа условий эксплуатации по ГОСТ 9.303 | Обозначение по ГОСТ 9.306 (ГОСТ 9.032) |
| 1 | Х9 Хим. Окс. прм. Хим. Окс. Эмаль НЦ-25 разн. цв. IV Лак |
| 2 - 4 | Н12.Х1 Ц15.хр. Хим. Фос. Эмаль НЦ-132 разн. цв. IV Лак |
| 5 - 8 | Н14.Н7.Х1 Кд. хр. |
Справочное
Значения параметров, определяющих условия проведенияиспытаний на прочность рукояток и кручение по настоящему стандарту,соответствуют значениям параметров, определяющих условия проведения испытанийпо ИСО 5744-88.
Технические требования и методы испытаний пассатижей,установленные в настоящем стандарте, полностью соответствуют требованиям ИСО 5743-88.
Дополнительно в настоящем стандарте конкретизированытребования к материалу, твердости, шероховатости и точности для изготовленияпассатижей, установлены требования к правилам приемки, методам контроля,упаковке, транспортированию и хранению.
ПРИЛОЖЕНИЯ 2, 3. (Введеныдополнительно, Изм. № 6).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерствомстанкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
Д.И.Семенченко, Г.А. Астафьева, А.М. Краснощекова, Н.С. Дядюкина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 14.01.72 № 158
3. Стандартполностью соответствует СТ СЭВ 3213-81
4.ВЗАМЕНМН 516-60
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 9.032-74 | ГОСТ 9013-59 | ||
| ГОСТ 9.301-86 | ГОСТ 9378-93 | ||
| ГОСТ 9.302-88 | ГОСТ 11516-94 | ||
| ГОСТ 9.303-84 | ГОСТ 18088-83 | ||
| ГОСТ 9.306-85 | ГОСТ 21474-75 | ||
| ГОСТ 1050-88 | ГОСТ 22133-86 | ||
| ГОСТ 2789-73 | ГОСТ 26810-86 | ||
| ГОСТ 7505-89 | Приложение 1 |
|
|
6. Ограничение срока действия снято попротоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии исертификации (ИУС 4-94)
7. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменениями№ 1, 2, 3, 4, 5, 6, утвержденными в ноябре 1979 г., марте 1982 г., октябре 1983г., марте 1987 г., январе 1989 г., январе 1996 г. (ИУС 10-79, 6-82, 1-84, 6-87,4-89, 3-96)
