Настоящий стандарт распространяется на плиты, предназначенные для скальчатых консольных кондукторов с конусным и пневматическим зажимами
| Обозначение: | ГОСТ 16890-71* |
| Название рус.: | Плиты к скальным консольным кондукторам. Конструкция |
| Статус: | действующий |
| Заменяет собой: | МН 3234-62 МН 3235-62 МН 3236-62 МН 3237-62 МН 3238-62 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1972 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (13.04.1971) |
| Опубликован: | ИПК Издательство стандартов № 1999 |
ГОСТ 16890-71
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ПЛИТЫ К СКАЛЬЧАТЫМ КОНСОЛЬНЫМ КОНДУКТОРАМ Конструкция Plates for knee rack-and-pinion-operated jigs. Design | ГОСТ |
Датавведения 01.07.72
1. Настоящий стандартраспространяется на плиты, предназначенные для скальчатых консольныхкондукторов с конусным и пневматическим зажимами.
2. Плиты должны изготовляться трехтипов:
А - без отверстий подустановочные пальцы;
Б - с отверстиями подустановочные пальцы;
В - угловые.

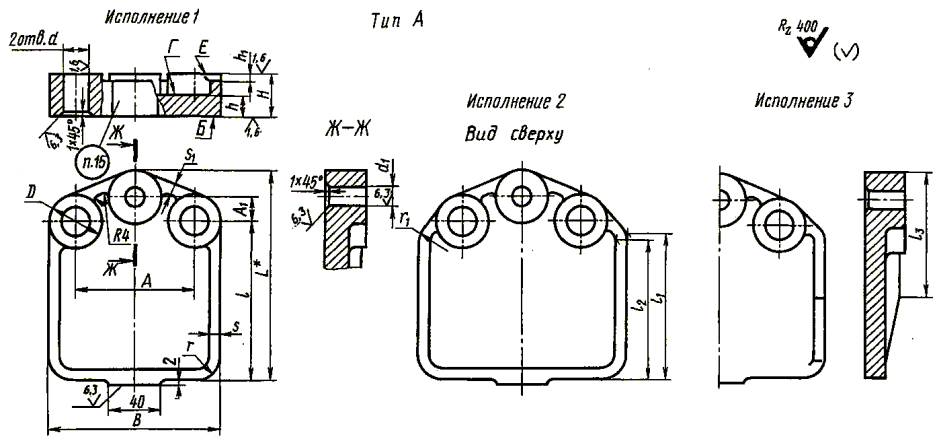

3. Конструкция и размеры плитдолжны соответствовать указанным на черт. 1-3 и в табл. 1-3.
Таблица 1
Размеры,мм
| Обозначения плит | Применяемость | Исполнение | А ± 0,01 | В | L | H | А1 ± 0,05 | D | d Н7 | d1 | h | h1 | l | l1 | l2 | l3 | r | r1 | s | s1 | Масса, кг ≈ |
| 7030-1161 |
| 1 | 50 | 90 | 110 | 22 | 10 | 40 | 16 | 13 | 12 | - | 80 | - | - | - | 16 | - | - | - | 1,28 |
| 7030-1162 |
| 2 | 110 | 67 | - | 12 | 1,64 | ||||||||||||||
| 7030-1163 |
| 1 | 70 | 135 | 25 | 15 | 16 | 100 | - | - | - | 2,01 | |||||||||
| 7030-1164 |
| 2 | 130 | 90 | - | 12 | 2,26 | ||||||||||||||
| 7030-1165 |
| 1 | 90 | 158 | 30 | 18 | 20 | 22 | 5 | 120 | - | - | 18 | - | 10 | 10 | 3,33 | ||||
| 7030-1166 |
| 2 | 160 | 110 | 100 | 12 | 3,98 | ||||||||||||||
| 7030-1167 |
| 1 | 110 | 173 | 36 | 50 | 18 | 130 | - | - | 20 | - | 4,62 | ||||||||
| 7030-1168 |
| 2 | 190 | 120 | 110 | 16 | 5,28 | ||||||||||||||
| 7030-1169 |
| 3 | 95 | 5,00 | |||||||||||||||||
| 7030-1170 |
| 1 | 140 | 198 | 22 | 155 | - | - | - | 25 | - | 6,10 | |||||||||
| 7030-1171 |
| 2 | 210 | 150 | 130 | 16 | 6,62 | ||||||||||||||
| 7030-1172 |
| 3 | 110 | 6,00 | |||||||||||||||||
| 7030-1173 |
| 1 | 160 | 225 | 20 | 28 | 180 | - | - | - | - | 12 | 12 | 9,12 | |||||||
| 7030-1174 |
| 2 | 240 | 160 | 150 | 16 | 10,27 | ||||||||||||||
| 7030-1175 |
| 3 | 120 | 9,50 | |||||||||||||||||
| 7030-1176 |
| 1 | 200 | 260 | 290 | 40 | 60 | 25 | 22 | 240 | - | - | - | 30 | - | 14,75 | |||||
| 7030-1177 |
| 2 | 300 | 220 | 200 | 16 | 17,33 | ||||||||||||||
| 7030-1178 |
| 3 | 140 | 16,00 |
Примерусловного обозначения плиты типа А, исполнения 1, размером А = 50 мм:
Плита7030-1161 ГОСТ 16890-71
* Размер для справок.
Примечание.Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8мкм.
Черт. 2
* Размер для справок.
Таблица 2
Размеры, мм
| Обозначения плит | Применяемость | Исполнение | А ± 0,01 | В | L | H | A1 | А2 | A3 ± 0,05 | D | D1 | d | d1 | d2 |
| ± 0,02 | ||||||||||||||
| 7030-1181 |
| 1 | 70 | 110 | 135 | 25 | 63 | 85 | 15 | 40 | 25 | 16 | 13 | 10 |
| 7030-1182 |
| 2 | 130 | 105 | ||||||||||
| 7030-1183 |
| 1 | 90 | 158 | 30 | 70 | 18 | 20 | ||||||
| 7030-1184 |
| 2 | 160 | 135 | ||||||||||
| 7030-1185 |
| 1 | 110 | 173 | 36 | 75 | 130 | 50 | 30 | 18 | ||||
| 7030-1186 |
| 2 | 190 | 160 | ||||||||||
| 7030-1187 |
| 1 | 140 | 198 | 90 | 22 | 12 | |||||||
| 7030-1188 |
| 2 | 210 | 180 | ||||||||||
| 7030-1189 |
| 1 | 160 | 225 | 105 | 170 | 20 | 40 | 16 | |||||
| 7030-1190 |
| 2 | 240 | 200 | ||||||||||
| 7030-1191 |
| 1 | 200 | 260 | 290 | 40 | 145 | 215 | 60 | 45 | 25 | 22 | 20 | |
| 7030-1192 |
| 2 | 300 | 255 | ||||||||||
Продолжение таблицы 2
Размеры, мм
| Обозначения плит | d3 | d4 | h | h1 | l | l1 | l2 | l3 | l4 | l5 | г | r1 | s | s1 | s2 | Масса, кг ≈ |
| 7030-1181 | 16 | М6 | 12 | 20 | 100 | - | - | 25 | 65 | 9 | 15 | - | 6 | - | 10 | 1,25 |
| 7030-1182 | 90 | 80 | 12 | 1,60 | ||||||||||||
| 7030-1183 | 120 | - | - | 82 | 18 | - | 6 | 12 | 2,24 | |||||||
| 7030-1184 | 110 | 100 | 12 | 2,50 | ||||||||||||
| 7030-1185 | 130 | - | - | 30 | 85 | 20 | - | 8 | 8 | 16 | 3,36 | |||||
| 7030-1186 | 120 | по | 16 | 3,68 | ||||||||||||
| 7030-1187 | 18 | М8 | 16 | 26 | 155 | - | - | 105 | 12 | 25 | - | 10 | 10 | 20 | 4,14 | |
| 7030-1188 | 140 | 130 | 16 | 4,36 | ||||||||||||
| 7030-1189 | 22 | М10 | 180 | - | - | 40 | 120 | - | 12 | 12 | 5,76 | |||||
| 7030-1190 | 160 | 150 | 16 | 6,27 | ||||||||||||
| 7030-1191 | 28 | М12 | 240 | - | - | 175 | 30 | - | 25 | 8,50 | ||||||
| 7030-1192 | 220 | 200 | 16 | 9,45 |
Пример условного обозначения плиты типа Б, исполнения 1, размером А = 70 мм:
Плита7030-1181 ГОСТ 16890-71
* Размер для справок
Примечание.Параметр шероховатости поверхности Г под кондукторные втулки с буртиком - Ra 0,8 мкм
Размеры, мм
| Обозначения плит | Применяемость | А (пред. откл. ± 0,01) | В | L | Н | A1 | А2 (пред. откл. ± 0,05) | D | D1 | D (поле допуска Н7) | d1 | h | h1 | s | s1 | Масса, кг ≈ |
| 7030-1201 |
| 50 | 90 | 110 | 22 | 50 | 10 | 40 | 50 | 16 | 13 | 16 | 12 | - | - | 0,70 |
| 7030-1202 |
| 70 | 110 | 130 | 25 | 63 | 15 | 60 | 22 | 8 | 1,25 | |||||
| 7030-1203 |
| 90 | 130 | 140 | 30 | 70 | 18 | 20 | 8 | 2,00 | ||||||
| 7030-1204 |
| 110 | 160 | 155 | 36 | 75 | 50 | 70 | 18 | 28 | 2,76 | |||||
| 7030-1205 |
| 140 | 190 | 170 | 90 | 22 | 16 | 10 | 10 | 3,38 | ||||||
| 7030-1206 |
| 160 | 210 | 195 | 105 | 20 | 80 | 12 | 12 | 5,54 | ||||||
| 7030-1207 |
| 200 | 260 | 240 | 40 | 145 | 60 | 25 | 22 | 6,50 |
Пример условного обозначения плиты типа В размером А = 50 мм:
Плита 7030-1201 ГОСТ16890-71
(Измененная редакция, Изм. № 2).
4. Материал для плит типов А и В -чугун марки СЧ 30 по ГОСТ 1412.
Допускается заменять на чугун другихмарок с механическими свойствами не ниже, чем у чугуна СЧ 30.
Материал для плит типа Б - отливка 45Л-1 ГОСТ 977.
(Измененная редакция, Изм. № 1, 2).
5. Неуказанные литейныерадиусы - 4...6 мм.
6.Формовочные уклоны - по ГОСТ3212.
7.Предельные отклонения на отливку для плит типов А и В по размерам и весу иприпуски на механическую обработку - по III классу точности ГОСТ26645; для плит типа Б - по III классуточности ГОСТ26645.
8. Отливки подвергнутьстарению.
9. Покрытиемеханически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144 Ш.УХЛ 4.6/1 (обозначение покрытия по ГОСТ9.032).
(Измененная редакция, Изм. № 2).
10. Неуказанные предельныеотклонения размеров: Н14, hl4,
(Измененная редакция, Изм. № 1, 2).
11. Допуск параллельностиповерхности Е относительноповерхности Б - 0,02 мм надлине 100 мм.
12. В плитах типов А и В допуск перпендикулярности осейотверстий d относительноповерхности Б - 0,02 мм на длине100 мм, в плитах типа Б неперпендикулярность осей отверстий d и d2 относительноповерхности Б - 0,02 мм надлине 100 мм.
13. Резьбаметрическая - по ГОСТ24705. Поле допуска резьбы - 6Н по ГОСТ16093.
11-13. (Измененнаяредакция, Изм. № 2).
14. Фаскипод резьбу - по ГОСТ 10549.
15. Маркировать: обозначенияплиты и настоящего стандарта.
(Измененная редакция, Изм.№ 2).
16. (Исключен,Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНМинистерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова,В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета стандартов
Совета Министров СССР от13.04.71 № 729
3. ВЗАМЕН МН 3234-62 - МН3238-62
4.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 9.032-74 | ГОСТ 10549-80 | ||
| ГОСТ 977-88 | ГОСТ 16093-81 | ||
| ГОСТ 1412-85 | ГОСТ 24705-81 | ||
| ГОСТ 3212-92 | ГОСТ 26645-85 | ||
| ГОСТ 10144-89 |
|
|
5.Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 №278
6. ПЕРЕИЗДАНИЕ (сентябрь1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС8-80, 5-89)
