Стандарт распространяется на круглопильные обрезные станки, предназначенные для продольной обрезки необрезных пиломатериалов.
| Обозначение: | ГОСТ 16543-71* |
| Название рус.: | Деревообрабатывающее оборудование. Станки круглопильные обрезные. Основные параметры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 8862-58 «Станки круглопильные для продольной распиловки пиломатериалов. Основные параметры и размеры» (в части обрезных станков) |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1974 |
| Разработан: | ГКБ по проектированию деревообрабатывающего оборудования г. Вологда |
| Утвержден: | Госстандарт СССР (11.01.1971) |
| Опубликован: | Издательство стандартов № 1971 |
ГОСУДАРСТВЕННЫЕСТАНДАРТЫ СОЮЗА ССР
Деревообрабатывающееоборудование.
Станки круглопильные обрезные.
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 16543-71
(СТ СЭВ 5548-86)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва
РАЗРАБОТАНЫ Головнымконструкторским бюро по проектированию деревообрабатывающего оборудования(ГКБД, г. Вологда)
Директор Зыков В.А.
Руководитель темы Мазалев Г.Н.
Исполнитель Савельева Н.Н.
ВНЕСЕНЫ Министерствомстанкостроительной и инструментальной промышленности
Член Коллегии Трефилов В.А.
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮУправлением станкоинструментальной промышленности и межотраслевых производствГосударственного комитета стандартов Совета Министров СССР
И.о. начальника управления Бергман В.П.
Ст. инженер Никитин М.В.
Научно-исследовательским отделомунификации, агрегатирования и стандартизации металлорежущих станков идеревообрабатывающего оборудования Всесоюзного научно-исследовательскогоинститута по нормализации в машиностроении (ВНИИНМАШ)
И.о. зав. отделом Гирин Л.К.
Ст. инженер Козлова Л.А.
УТВЕРЖДЕНЫ Государственнымкомитетом стандартов Совета Министров СССР 4 декабря 1970 г. (протокол № 220)
Зам. председателяНаучно-технической комиссии Шахурин В.И.
Члены комиссии - Бергман В.П.,Кулагин В.Б., Шмушкин Ш.И., Златкович Л.А.
ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственногокомитета стандартов Совета Министров СССР от 11 января 1971 г. № 28
| Деревообрабатывающее оборудование. Станки круглопильные обрезные. Основные параметры Основные параметры Woodworking equipment. Edwing saws. Basic parameters | ГОСТ (СТ СЭВ 5548-86) Взамен в части обрезных станков |
(Измененная редакция. Изм. № 1.)
Постановлением Государственногокомитета стандартов Совета Министров СССР от 11/1 1971 г. № 28 срок введенияустановлен
с 1/1 1974 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандартраспространяется на круглопильные обрезные станки, предназначенные дляпродольной обрезки необрезных пиломатериалов.
(Новая редакция. Изм. № 1.)

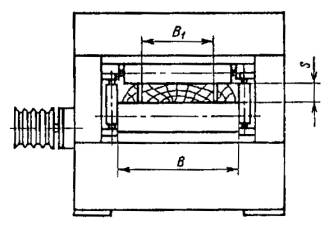

2. Основные параметры станковдолжны соответствовать указанным на чертеже и в таблице.
Примечание.Чертеж не определяет конструкцию станков.
| Размеры в мм | ||||||
| Наименование параметров | Значение | |||||
| Горизонтальный просвет станка В | 500 | 800 | 1250 | |||
| Ширина обработанного материала В1 | наибольшая, не менее | 300 | 500 | 900 | ||
| наименьшая, не более | 60 | |||||
| Наибольшая толщина обрабатываемого материала s, не менее | 80 | 100 * | ||||
| Наименьшая длина обрабатываемого материала, не более | 600 | 1500 | 1800 | |||
| Количество пил **, шт. | 2; 3; 4; 5 | |||||
| Скорость резания, м/с, не менее | 60 | |||||
| Наибольшая скорость подачи, м/мин, не менее | 150 | 130 | ||||
* При установке на станке трех иболее пил наибольшая толщина обрабатываемого материала должна быть не более 50мм
** При новом проектированииколичество пил устанавливается заказчиком.
Таблица. Новая редакция. Изм. № 1.
