МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.78

Настоящий стандарт распространяется на древесину иустанавливает метод определения предела гигроскопичности.

1. МЕТОД ОТБОРА ОБРАЗЦОВ

1.1.Заготовки в форме прямоугольных брусков радиальной распиловки сечением 20´20 мм и длиной вдоль волокон 60 мм должны бытьотобраны по ГОСТ16483.0. От каждой заготовки нарезают по одному образцу, составленному изнескольких стружек общей массой 2,5 - 3 г. Плоскость среза должна бытьрадиальной. Стружки должны иметь толщину (0,5 ± 0,1) мм, ширину 20 мм и длину60 мм.

(Измененная редакция, Изм. №1).

1.2.Образцы накалывают на металлические иглы. Материал иглы - проволока П16 по ГОСТ9389.

1.3. В образцеверхнюю, среднюю и нижнюю стружки маркируют по ГОСТ16483.0.

1.4. Количество образцов должнобыть равно 16.

1.5. Влажность заготовок иобразцов должна быть нормализованной.

2. АППАРАТУРА

2.1. Дляпроведения испытания используют:

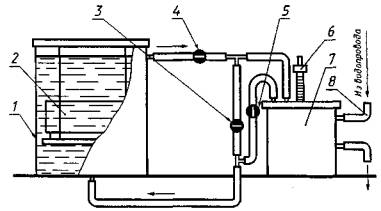

установку сорбционную дляувлажнения образцов, схема которой приведена на черт. 1;

1 - сосуд; 2 - сорбционная камера; 3, 4, 5 - краны; 6 - контактный термометр; 7 -жидкостный термостат с нагнетательным и всасывающим насосами; 8 - змеевик термостата
Черт. 1

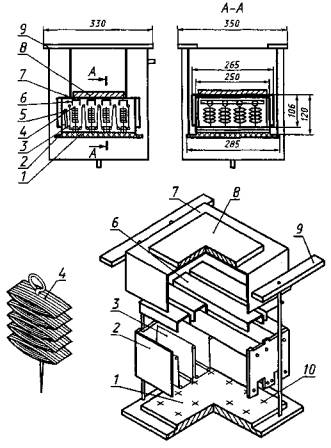

камеру сорбционную дляобеспечения 100 %-ной относительной влажности воздуха, схема которой приведенана черт. 2;

1 - основание; 2 - каркас; 3 - батист, 4 - иглас образцом; 5 - контрольныйтермометр; 6 - крышка; 7 -колпак; 8 - груз; 9 - ручка-опора; 10 - отверстие под иглу
Черт. 2

сосуд, жидкостный термостат исистему водопроводящих трубок, предназначенные для поддержания стабильнойтемпературы. Отклонения от установленной температуры не должны превышать 0,1°С;

оборудование для определениявлажности древесины - по ГОСТ 16483.7.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1.Сорбционную камеру собирают в следующей последовательности: на основание ставяткаркас, прокалывая батистовую ленту, которая зигзагообразно располагается вкаркасе и образует четыре отсека, иглы с образцами вставляют в отверстиеоснования. При этом следят, чтобы стружки не касались батиста и стенок каркаса.Каркас закрывают четырьмя (по количеству отсеков) крышками и сверху надеваютколпак с грузом.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1. Сорбционную камеру собразцами, подготовленную к испытанию как указано в п. 3.1,помещают в сосуд 1, свободныйот воды (см. черт. 1).

При закрытых кранах 4 и 5 и открытом кране 3 включаютжидкостный термостат с дистиллированной водой. После этого сосуд заполняютводой (закрывают кран 3 иоткрывают краны 4 и 5) иодновременно доливают термостат до нормального уровня. При наличии воздуха подколпаком вода заливает только дно камеры, смачивая батист. Образцы оказываютсярасположенными в замкнутом пространстве, где через некоторое время воздухполностью насыщается влагой

4.2. На контактном термометретермостата устанавливают температуру (20 ± 0,5) °С. Мощностьнагревательных элементов и количество воды, пропускаемой из водопровода череззмеевик термостата, выбирают из расчета, чтобы соотношение между временемвключенного состояния и временем отключенного состояния нагревательныхэлементов равнялось в среднем 0,6.

(Измененная редакция, Изм. № 1).

4.3. Через четверо сутокнепрерывной работы установки удаляют воду из сосуда (закрывают краны 4 и 5 и открывают кран 3). Излишек воды из термостатасливают в запасной сосуд.

4.4. Сорбционную камеру вынимаютиз сосуда и снимают с нее колпак с грузом. Открывают крышку одного из отсековкамеры и осторожно, стараясь не замочить образец, вынимают одну из игл. Образецс нее быстро перекладывают в предварительно взвешенную бюксу. Затем вынимаютпоследовательно все иглы с образцами. После удаления игл из отсека открываютследующий отсек и процесс повторяют.

4.5.Образцы, помещенные в бюксы, взвешивают и высушивают по ГОСТ 16483.7.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Влажность (W) в процентах вычисляют сокруглением до 1 % по формуле

где m - масса бюксы, г;

m₁ - масса бюксы с образцом после увлажнения, г;

m₂ -масса бюксы с образцом после высушивания, г.

За предел гигроскопичности испытываемойдревесины принимается среднее значение влажности всех одновременно испытанныхобразцов.

5.2.Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

5.3.Результаты испытаний и расчетов заносят в протокол испытании в соответствии сприложением к ГОСТ 16483.7.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинлесбумпромом СССР

РАЗРАБОТЧИКИ

А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд.техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета МинистровСССР от 07.01.77 № 28

3. ВЗАМЕН ГОСТ 13337-67

4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничениесрока действия снято по протоколу № 3-93 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июль 1999 г.)с Изменением № 1, утвержденным в марте 1987 г. (ИУС 6-87)
