МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.75

Настоящийстандарт распространяется на древесину и устанавливает метод определениякоэффициентов поперечной деформации при сжатии.

1. АППАРАТУРА И МАТЕРИАЛЫ

1.1. Машинаиспытательная по ГОСТ28840 с погрешностью измерения нагрузки не более 1 %, снабженная шаровойопорой.

1.2. Тензометры механическиерычажно-стрелочные с базой 20 мм, передаточным числом около 1000 и с погрешностьюизмерения деформации не более 0,001 мм.

Допускается применять другие типытензометров, обеспечивающие требуемую точность измерения деформации.

1.3.Штангенциркуль по ГОСТ166 с погрешностью измерения не более 0,1 мм.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют поформе, размерам и рисунку макроструктуры, указанным на чертеже.

При сжатии поперек волокондопускается применять клееные образцы при условии, чтобы между клеевыми швамицентральная часть высоты образца была не менее 40 мм.

2.2.Точность изготовления, влажность и количество образцов должны соответствоватьтребованиям ГОСТ 16483.0.

При определении минимальногоколичества образцов коэффициент вариации принимают 35 %.

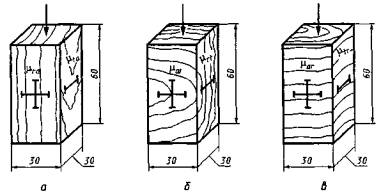

Форма и размеры образцов дляопределения коэффициентов поперечной деформации при сжатии

а - вдоль волокон; б - поперекволокон в тангентальном направлении; в- поперек волокон в радиальном направлении

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. В образцах для сжатия поперек волокон измеряют кривизну годичныхслоев, которую определяют как отношение (в процентах) стрелы дуги годичногослоя, проходящего по середине образца, к хорде длиной 2 см.

3.2. Толщину и ширину образцовизмеряют в случае определения на одном и том же образце коэффициентовпоперечной деформации и модуля упругости, при этом измерение производят посередине длины образца с погрешностью не более 0,1 мм.

3.3. Набоковых поверхностях каждого образца проводят осевые линии. На них нарасстоянии 10 мм от точки пересечения намечают места установки ножектензометров (см. чертеж). Под ножки тензометров наклеивают (клей БФ-2 по ГОСТ12172) подкладки из латуни по ГОСТ 931 толщиной от0,5 до 1,0 мм, размером 5´5 мм.

3.4. На каждом образце измерениедеформации производят последовательно сначала в продольном, затем в поперечныхнаправлениях, для чего на противоположных боковых сторонах образцаустанавливают одновременно два тензометра, по одному на каждую сторону, изакрепляют струбциной. Расположение ножек тензометров должно строгосоответствовать разметке. Правильность установки тензометров проверяют легкимпостукиванием пальца по образцу. При правильной установке освобожденная стрелкатензометра колеблется около одного и того же деления шкалы.

3.5. Усилие при испытании должно совпадать спродольной геометрической осью образца. Для измерения деформации в одномнаправлении каждый образец подвергают шестикратному нагружению на сжатие впределах, указанных в таблице.

Нагружение производятравномерно со средней скоростью:

(10000 ± 2000) Н/мин - при сжатиивдоль волокон;

(3000 ± 1500) Н/мин - при сжатиипоперек волокон.

Порядок нагружения и измерениядеформаций следующий: сначала образец нагружают до нижнего предела и сразуберут отсчет по тензометрам, затем образец нагружают до верхнего предела иснова берут отсчет.

После этого образец плавноразгружают несколько ниже нижнего предела нагружения, примерно на 15 %, и вновьнагружают в той же последовательности.

Отсчеты по тензометрам берут до0,5 деления шкалы.

(Измененная редакция, Изм. №2).

3.6.После испытаний определяют влажность образцов по ГОСТ16483.7. Пробу на влажностьдлиной около 30 мм вырезают из средней части образца по всему поперечномусечению. Для определения средней влажности партии образцов допускается отбиратькаждый двенадцатый образец, но не менее трех.

(Измененная редакция, Изм. №1).

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Для обозначениякоэффициентов поперечной деформации μ и при различных направленияхсжатия относительно направления годичных слоев и волокон при μ ставятдва индекса, из которых первый означает направление поперечной деформации, авторой - направление сжатия, вызвавшего поперечную деформацию.

Направление вдоль волоконобозначают индексом a, поперек волокон в радиальном направлении -индексом r и в тангентальномнаправлении - индексом t.

Для коэффициентов поперечнойдеформации устанавливают следующие обозначения:

μ_ra; μ_ta - коэффициенты поперечной деформации врадиальном и тангентальном направлениях при сжатии вдоль волокон;

μ_ar; μ_tr - коэффициенты поперечной деформации вдольволокон и в тангентальном направлении при сжатии в радиальном направлении;

μ_at; μ_rt - коэффициенты поперечной деформации вдольволокон и в радиальном направлении при сжатии в тангентальном направлении.

4.2. Вычисляют средниеарифметические из последних трех отсчетов по каждому тензометру отдельно дляверхнего и нижнего пределов нагружения и разность между среднимиарифметическими.

Перемещение на длине базытензометров на каждой из противоположных боковых сторон в продольном ∆l₁ и ∆l₂, в одном ∆c₁, и ∆c₂ и в другом ∆d₁, и ∆d₂ поперечных направлениях вычисляют, умножаяразность между средними арифметическими для верхнего и нижнего пределовнагружения на цену деления соответствующего тензометра.

Средние величины перемещений впродольном (∆l) ив поперечных (∆c и∆d) направлениях вычисляютс точностью до 0,5·10^-6 м по формулам:

Деформацию образца в продольном (ε)и поперечных направлениях (ε₁ и ε₂) вычисляют с точностью до 0,0005по формулам:

где l, c, d - базы тензометров, м.

Коэффициенты поперечнойдеформации образца (μ_W) с влажностью W вмомент испытаний в поперечныхнаправлениях вычисляют с точностью до 0,0005 по формуле

4.3. Коэффициенты поперечнойдеформации поперек волокон образцов с влажностью, отличающейся от 12 % болеечем на 1 %, в пределах от 8 до 20 % пересчитывают к влажности 12 % с точностьюдо 0,0005 по формуле

где μ₁₂ - коэффициентыпоперечной деформации поперек волокон с влажностью образцов 12 %;

α - поправочный коэффициент, равный для всехпород и обоих поперечных направлений 0,020 на 1 % влажности образца,

W -влажность образцов в момент испытаний, %.

Коэффициентыпоперечной деформации поперек волокон образцов с влажностью, равной или большепредела насыщения клеточных стенок, пересчитывают к влажности 12 % с точностьюдо 0,0005 по формуле

где  - пересчетный коэффициент привлажности образца 30 %, равный 1,56 для всех пород и обоих поперечныхнаправлений.

4.2, 4.3. (Измененная редакция, Изм. № 1).

4.4. (Исключен,Изм. № 1).

4.5.Коэффициенты поперечной деформации вдоль волокон образцов с влажностью,отличающейся от 12 % более чем на 1 %, к влажности 12 % не пересчитывают.

(Измененная редакция, Изм. № 1).

4.6.Статистическую обработку опытных данных выполняют по ГОСТ16483.0.

4.7. Результаты измерений ирасчетов заносят в протоколы испытаний, форма которых приведена в приложениях 1и 2.

ПРИЛОЖЕНИЕ1
Рекомендуемое

ПРОТОКОЛ
определения коэффициентов поперечной деформация

ПРИЛОЖЕНИЕ 1. (Измененнаяредакция, Изм. № 1).

ПРИЛОЖЕНИЕ2
Рекомендуемое

ПРОТОКОЛ
отсчетов по тензометрам

ПРИЛОЖЕНИЕ 2 (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

Н.Н. Дулевский; Г.А. Чибисова, канд. техн. наук; Е.Н.Денисова; М.Г. Кончевская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета стандартов Совета Министров СССР от 27.12.73 № 2817

3. ВЗАМЕН ГОСТ 11499-65 в части в разд. Г

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу№ 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации(ИУС 4-94)

6. ПЕРЕИЗДАНИЕ (июль 1999 г.) с Изменениями № 1, 2, утвержденными в июне1984 г., феврале 1989 г. (ИУС 9-84, 5-89)
