СТЕЛЛАЖИСБОРНО-РАЗБОРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 16140-77

ГОССТАНДАРТ РОССИИ

Москва

до 01.01.95

Настоящий стандарт распространяется на металлическиесборно-разборные стеллажи для тарных и штучных грузов (далее - стеллажи).

Стандарт не распространяется на стеллажиспециального назначения, стеллажи, несущие нагрузки от зданий и штабелирующихустройств, а также стеллажи, применяемые для работы в сейсмических районах.

СОДЕРЖАНИЕ

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ ИРАЗМЕРЫ

1.1. Типы,основные параметры и размеры стеллажей - по ГОСТ14757-81.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Стеллажи следуетизготовлять в соответствии с требованиями настоящего стандарта по рабочимчертежам, утвержденным в установленном порядке.

2.2. Конструкция стеллажей должна обеспечиватьвозможность их применения в механизированных складах.

2.3. Механические свойства материалов деталей исборочных единиц стеллажей должны обеспечивать возможность восприятия нагрузок,предусмотренных ГОСТ14757-81, с учетом условий эксплуатации стеллажей.

2.4. Кривизна стоек и балок стеллажей в собранномвиде не должна быть более 3 мм на 1000 мм длины и 0,1% от общей длины (см.черт. 1).

Черт. 1

2.5.Скручивание стоек и балок вокруг их продольной оси не должно быть более 0,5 ммна 1000 мм длины и 0,05% от общей дины (см. черт. 2).

Черт. 2

2.6. На поверхностях деталейстеллажей не допускаются трещины, плены, расслоения, закаты и заусенцы.

2.7. Параметр шероховатости по ГОСТ 2789-73 обработанныхметаллических поверхностей должен быть Ra ≥ 50 мкм.

(Измененная редакция, Изм. № 1).

2.8. Типы и конструктивныеэлементы швов сварных соединений - по ГОСТ8713-79, ГОСТ5264-80, ГОСТ11533-75, ГОСТ11534-75, ГОСТ14771-76.

Места, подлежащие сварке, должны быть очищены отзагрязнений, масла, окалины и коррозии.

2.9. В швах сварныхсоединений не допускаются:

непровары;

местные наплывы;

поры и шлаковые включения диаметром более 1 мм;

подрезы основного металла более 0,5 мм;

трещины всех видов.

2.10. Размеры деталей и сборочных единиц стеллажейдолжны быть выполнены с допускаемыми отклонениями не грубее 14 квалитета по ГОСТ25347-82.

2.11. Рамы стеллажей допускается изготовлять из двухи более разъемных частей по высоте.

2.12. Поверхность стеллажейдолжна быть загрунтована и окрашена в серый или серебристый цвет.

Лакокрасочные покрытия должны удовлетворять повнешнему виду V классу ГОСТ9.032-74, по условиям эксплуатации - группе У2 ГОСТ9.104-79.

Допускается по согласованию с потребителемизготовлять стеллажи только загрунтованными.

Крепежные детали должны иметь защитное покрытие по ГОСТ9.306-85.

(Измененная редакция, Изм. № 1).

2.13. Неперпендикулярностьстоек стеллажей в собранном виде без нагрузки к горизонтальной плоскости стеллажейне должна быть более 1 мм на 1000 мм длины, а под действием горизонтальнойнагрузки не должна быть более 4 мм на 1000 мм длины и 6 мм на всей длине.

Неперпендикулярность опорной поверхности ячеек кстойкам стеллажа без нагрузки не должна быть более 5 мм на 1000 мм длины.

2.14. Стеллажи следуетиспытывать на прочность и устойчивость действием вертикальной и горизонтальнойнагрузок.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Конструкция стеллажей и деталей их креплениядолжна обеспечивать жесткость, прочность, устойчивость, безопасность и удобствовыполнения монтажных и ремонтных работ. Элементы стеллажей не должны иметьострых углов, кромок и поверхностей с неровностями.

3.2. Стеллажи должны иметь защитное заземление по ГОСТ12.2.007.0-75.

4. КОМПЛЕКТНОСТЬ

4.1. В комплект стеллажей должны входить детали исборочные единицы, количество которых указано на рабочих чертежах.

4.2. К каждому стеллажу должныбыть приложены инструкции по монтажу и эксплуатации, а также паспорт по ГОСТ2.601-68.

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверки соответствия стеллажей требованиямнастоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточныеи периодические испытания.

5.2. При приемо-сдаточных испытаниях на соответствиетребованиям пп. 2.1-2.14 должны проверяться сборочные единицы в деталистеллажей каждого типа, отобранные выборочно в количестве, необходимом длясборки трехсекционного стеллажа.

5.3. Периодические испытания на соответствиетребованиям пп. 2.1-2.14 следует проводить один раз в год. Периодическимиспытаниям подвергают сборочные единицы и детали стеллажей каждого типа,отобранные выборочно в количестве, необходимом для сборки трехсекционногостеллажа и прошедшие приемо-сдаточные испытания.

5.4. Результаты приемо-сдаточных испытаний отражаютв паспорте на стеллаж.

Результаты периодических испытаний оформляютпротоколом по ГОСТ15.001-88.

6. МЕТОДЫ ИСПЫТАНИЯ

6.1. Качество материалов и поверхностей защитныхпокрытий деталей стеллажей (пп. 2.6 и 2.12) проверяют внешним осмотром.

6.2. Качество сварных соединений (пп. 2.8 и 2.9)проверяют по ГОСТ 3242-79.

6.3. При испытании на прочность и устойчивостьвертикальной и горизонтальной нагрузками (п.2.14) стеллаж, имеющий все элементы, предусмотренные рабочими чертежами,собирают из трех секций и подвергают, воздействию статических нагрузок. Опорыстеллажей должны иметь жесткое соединение с основанием, закрепленным на полу.

6.4. При испытании вертикальной нагрузкой (см. черт. 3, 4)к каждой ячейке стеллажа через жесткие брусья длиной В прикладывается нагрузка

2qB = 1,25Q,

где q- интенсивность распределения нагрузки;

Q - допускаемая нагрузка наячейку по ГОСТ14757-81.

Нагрузка на стеллаж - 1,25 Qn, где п- число ячеек в стеллаже.

Продолжительность действия нагрузки - 10 мин.

После снятия вертикальной нагрузки производитсяиспытание горизонтальной статической нагрузкой (см. черт. 5, 6). В точке  на высоте Н одной из крайних секций стеллажа черезжесткий брус длиной Вприкладывают в течение 10 мин горизонтальную нагрузку, равную

Затем измеряют неперпендикулярность стоек стеллажа кгоризонтальной плоскости и нагрузку Рснимают. После этого через жесткий брус длиной Lв течение 10 мин прикладывают нагрузку Рв точке  этой же секции, измеряютнеперпендикулярность стоек секций стеллажа к горизонтальной плоскости инагрузку Р снимают.

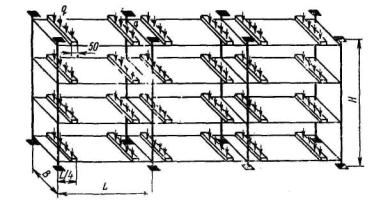

Стеллаж с настилом

Черт. 3

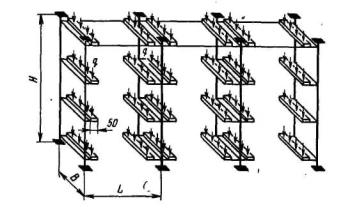

Консольныйстеллаж

Черт. 4

6.5. После испытаний действием вертикальной и горизонтальнойнагрузок стеллаж должен удовлетворять требованиям п. 2.13. Швы сварных соединений - требованиям п. 2.9. Детали стеллажа не должны иметьповреждений и остаточных деформаций.

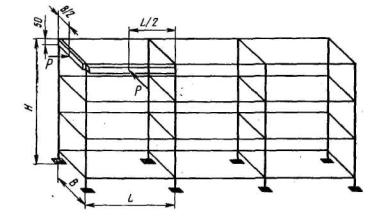

Стеллажс настилом

Черт. 5

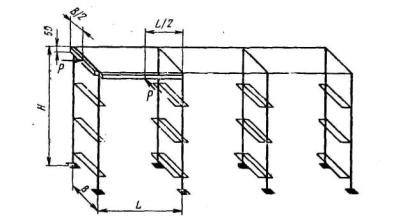

Консольныйстеллаж

Черт. 6

7. МАРКИРОВКА, УПАКОВКА,ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На видном месте первой рамы стеллажей должнабыть установлена табличка по ГОСТ 12970-67 или ГОСТ 12971-67, содержащая:

товарный знак предприятия-изготовителя;

тип стеллажа;

размер ячейки стеллажа в плане;

допускаемую нагрузку на ячейку и секцию;

дату выпуска.

7.2. Рамы стеллажа должны быть плотно уложены впачки, крепежные изделия - в дощатые ящики по ГОСТ16536-84 или ГОСТ15623-84. Каждая пачка или ящик должны содержать детали исборочные единицы стеллажа одного типа и размера.

7.3. Масса брутто пачки - не более 5 т.

7.4. Пачки должны быть прочно обвязаны в поперечном,направлении проволокой или лентой не менее чем в двух местах, обеспечиваясохранность пачек от рассыпания и сохранность деталей и сборочных единиц отдеформирования в местах перевязок. Крепление пачек должно гарантироватьустойчивое транспортирование и хранение.

К каждой пачке и ящику прикрепляют ярлык суказанием, товарного знака предприятия-изготовителя, условного обозначения,числа деталей и сборочных единиц стеллажа, массы брутто.

7.5. При упаковывании деталей, отправляемых одномупотребителю, в один ящик вкладывается документация в соответствие стребованиями п. 4.2.

7.6. Маркировка грузовых мест - по ГОСТ 14192-77.

7.7. Транспортирование, хранение деталей и сборочныхединиц стеллажей - по группе условий хранения Ж1 ГОСТ15150-69.

При хранении и транспортировании детали и сборочныеединицы стеллажей не должны испытывать воздействия нагрузок, приводящих костаточным деформациям.

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1. Стеллажи на месте эксплуатации должны бытьустановлены в соответствии с инструкцией по монтажу и инструкцией поэксплуатации.

8.2. Стеллажи должны быть установлены на ровнойплощадке с твердым покрытием, имеющей уклон с учетом неплоскостности 0,002.

8.3. С целью проверки технического состояния исоответствия требованиям настоящего стандарта стеллажи на месте эксплуатациидолжны подвергаться осмотру и испытанию статической, нагрузкой в соответствии стребованиями эксплуатационной документации.

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1. Предприятие-изготовитель должно гарантироватьсоответствие стеллажей требованиям настоящего стандарта при соблюдении условийэксплуатации, транспортирования и хранения.

9.2. Гарантийный срок эксплуатации - 24 мес. со дняввода стеллажа в эксплуатацию.

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильнойпромышленности СССР

РАЗРАБОТЧИКИ

Р.Д. Антонов, Р.Д. Серова, С.Г. Новикова, Г.П. Рындин,А.В. Балякин, В.И. Лагункова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 28.10.77 № 2528

3. Срок проверки - I квартал 1994 г.

Периодичность проверки - 5 лет

4. Взамен ГОСТ 16140-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Срок действия продлен до 01.01.95 ПостановлениемГосстандарта СССР от 05.06.89 № 1431

7. Переиздание (январь 1992 г.) с Изменениями № 1, 2, утвержденными вянваре 1984 г., в июне 1989 г. (ИУС 4-84, 8-89).
