Настоящий стандарт распространяется на контргайки для резьбовых соединений трубопроводов общемашиностроительного применения.
Все требования настоящего стандарта являются обязательными.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.
| Обозначение: | ГОСТ 15803-76* |
| Название рус.: | Соединения трубопроводов резьбовые. Контргайки. Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 15803-70 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1978 |
| Разработан: | ТК 155 "Соединение трубопроводов общемашиностроительного применения" |
| Утвержден: | Госстандарт СССР (21.05.1976) |
| Опубликован: | Издательство стандартов № 1976<br>ИПК Издательство стандартов № 1998 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОНТРГАЙКИ
КОНСТРУКЦИЯ
ГОСТ 15803-76
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| Соединения трубопроводов резьбовые КОНТРГАЙКИ Конструкция Threaded pipeline connections. Counernuts. | ГОСТ |
Дата введения 01.01.78
1. Настоящий стандарт распространяется на контргайкидля резьбовых соединений трубопроводов общемашиностроительного применения.
Все требованиянастоящего стандарта являются обязательными.
Стандартможет быть использован для сертификации с объемами и методами сертификационныхиспытаний по ГОСТ15763.
(Измененная редакция, Изм. №3).

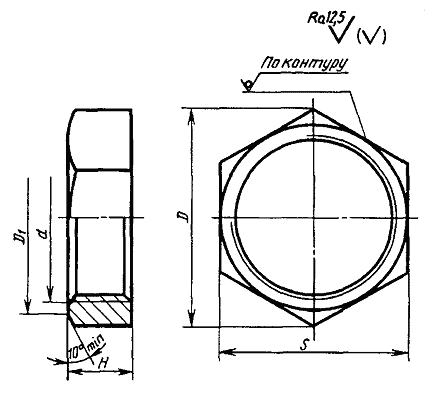

2. Конструкция и основные размеры контргаек должнысоответствовать указанным на чертеже и в таблице.
Примечание. D1 = (0,9 ÷ 0,95) S.
Размеры вмм
| Резьба d | D | H | S | Масса, 1000 шт., кг | |
| Номин. | Пред. откл. | ||||
| М12´1,5 | 19,6 | - 0,8 | 6 | 17 | 7 |
| М14´1,5 | 21,9 | 19 | 8 | ||
| М16´1,5 | 25,4 | - 0,9 | 22 | 11 | |
| М18´1,5 | 27,7 | 24 | 12 | ||
| М20´1,5 | 31,2 | - 1,0 | 27 | 16 | |
| М22´1,5 | 34,6 | 7 | 30 | 23 | |
| М24´1,5 | 36,9 | - 1,1 | 32 | 25 | |
| М26´1,5 | 41,6 | - 1,3 | 8 | 36 | 40 |
| (М27´2) | |||||
| М30´2 | 47,3 | 41 | 49 | ||
| М36´2 | 53,1 | - 1,4 | 9 | 46 | 62 |
| М42´2 | 57,7 | - 1,5 | 50 | 71 | |
| М45´2 | 63,5 | - 1,7 | 55 | 77 | |
| М52´2 | 75,0 | - 1,8 | 10 | 65 | 112 |
Примечания
1. Значения, приведенные в скобках, применять нерекомендуется.
2. Масса указана длясправок.
Примерусловного обозначенияконтргайки с резьбой М30´2:
КонтргайкаМ30 ГОСТ 15803-76
(Измененная редакция, Изм.№1, 3).
3. Технические требования, приемка, методы испытаний,упаковка, транспортирование и хранение - по ГОСТ 15763.
(Измененная редакция, Изм. №3).
1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом 155 «Соединения трубопроводовобщемашиностроительного применения»
РАЗРАБОТЧИКИБ.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитетастандартов Совета Министров СССР от 21.05.76 № 1245
Изменение № 3. Принято Межгосударственным Советом по стандартизации,метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
| Наименование национального органа по стандартизации | |
| Республика Белоруссия | Белстандарт |
| Республика Казахстан | Госстандарт Республики Казахстан |
| Республика Молдова | Молдовастандарт |
| Российская Федерация | Госстандарт России |
| Республика Таджикистан | Таджикский государственный центр по стандартизации, метрологии и сертификации |
| Туркменистан | Туркменглавгосинспекция |
| Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 15803-70
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ
| Номер пункта | |
| ГОСТ 15763-91 |
5. Ограничение срока действияснято по протоколу № 7-95 Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, 3, утвержденными вдекабре 1978 г., июле 1982 г., августе 1996 г. (ИУС 12-78, 11-82, 11-96)
