ГОСТ 15634.3-70* «Провода обмоточные. Метод испытания изоляции на эластичность»

Настоящий стандарт распространяется на обмоточные провода круглого и прямоугольного сечения со всеми видами изоляции и устанавливает метод испытания на эластичность изоляции в исходном состоянии и при воздействии повышенной температуры.

Обозначение: ГОСТ 15634.3-70*
Название рус.: Провода обмоточные. Метод испытания изоляции на эластичность
Статус: действующий (Введен впервые)
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1973
Разработан: Министерство электротехнической промышленности СССР
Утвержден: Госстандарт СССР (16.03.1970)
Опубликован: ИПК Издательство стандартов № 1999

ГОСТ 15634.3-70

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОВОДА ОБМОТОЧНЫЕ

МЕТОД ИСПЫТАНИЯ ИЗОЛЯЦИИ НА ЭЛАСТИЧНОСТЬ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОВОДА ОБМОТОЧНЫЕ

Метод испытания изоляции на эластичность

Magnet wire.
Method of the bending test

ГОСТ
15634.3-70

Дата введения 01.01.73

Настоящий стандарт распространяется на обмоточныепровода круглого и прямоугольного сечения со всеми видами изоляции иустанавливает метод испытания на эластичность изоляции в исходном состоянии ипри воздействии повышенной температуры.

(Измененная редакция, Изм. № 4).

1. ОТБОР ОБРАЗЦОВ

1.1. Испытаниям должны бытьподвергнуты провода, не имеющие механических повреждений и хранившиеся вусловиях, указанных в стандарте или технических условиях на обмоточные провода.

1.2. Образцы провода передиспытанием должны быть смотаны с катушки, барабана или бухты без растяжения иизгибов.

1.3. От испытуемой катушки,барабана или бухты провода для каждого вида испытаний должны быть отобраны дваобразца, если в стандарте или технических условиях не предусмотрено большее количествообразцов. Для проводов с проволокой диаметром 0,05 - 0,30 мм длина образцадолжна быть не менее 250 мм, для проводов с проволокой диаметром 0,315 мм иболее - не менее 500 мм, для проводов прямоугольного сечения - не менее 600 мм.

(Измененная редакция, Изм. № 3, 4).

2. АППАРАТУРА

2.1. Для проведения испытаниядолжна применяться следующая аппаратура:

- устройство для навивания образцов настержень или изгиба образцов с углом обхвата стержня 180°. Схема устройства длянавивания образцов провода с проволокой диаметром до 2,44 мм включ. указана начерт. 1,для навивания образцов провода с проволокой диаметром 2,50 мм и более -на черт. 2,для изгиба образцов - на черт. 3.

Устройства для навивания или изгиба образцовдолжны соответствовать технической документации, утвержденной в установленномпорядке.

1 - образец провода; 2 -стержень; 3 - нагрузка; 4 - электродвигатель; 5 -вращающийся зажим; 6 - пусковое устройство; 7 - счетчик числавитков

Черт.1

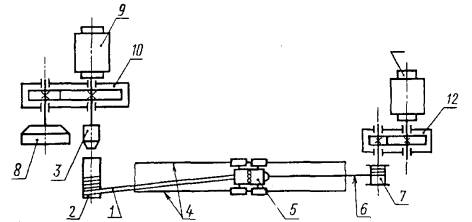

1 - образец провода; 2 - стержень; 3- вращающийся зажим; 4 - направляющие; 5 - подвижная тележка с зажимом; 6- натяжной трос; 7 - барабан; 8 - счетчик числа витков; 9 -электродвигатель намоточного устройства; 10 - редуктор намоточногоустройства; 11 - электродвигатель натяжного устройства; 12 -редуктор натяжного устройства

Черт. 2

1 - подвижные стержни; 2 - неподвижные стержни; 3 - опорные ролики;4 - испытуемый образец провода

Черт. 3

В устройства входят комплект цилиндрическихстержней с предельными отклонениями по диаметру ± 10 % (для стержней диаметромдо 5 мм включ.) и ± 5 % (для стержней диаметром более 5 мм) от значений,установленных в стандартах или технических условиях на обмоточные провода(обработка поверхности стержней не должна быть более Ra 0,63 мкм по ГОСТ 2789), инабор грузов, обеспечивающий соответствующее натяжение провода при намотке;

- термостат с перемешиванием воздуха иавтоматическим регулированием температуры с точностью, указанной в таблице;

°С

Температура в термостате

Предельное отклонение

До 150

± 2,5

Св. 150 до 200

± 3,5

» 200 » 300

± 6,0

» 300 » 400

± 10,0

- лупа по ГОСТ 25706,кратность увеличения которой должна соответствовать требованиям стандарта или техническихусловий на обмоточные провода.

(Измененная редакция, Изм. № 3).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Испытание проводов висходном состоянии

3.1.1.Испытания должны быть проведены при температуре окружающего воздуха (25 ± 10) °С и относительнойвлажности не более 75 %, если в стандарте или технических условиях наобмоточные провода не предусмотрены другие температуры и влажность.

Допускается испытание образцов притемпературе, отличающейся от (25 ± 10) °С, и относительной влажности окружающеговоздуха более 75 %, если результаты испытаний удовлетворяют требованиямстандарта или технических условий на обмоточные провода. При получении в этомслучае неудовлетворительных результатов новые образцы, отобранные от тех жекатушек, барабанов или бухт провода, должны быть выдержаны не менее 6 ч доначала испытания при температуре (25 ± 10) °С, относительной влажности окружающеговоздуха не более 75 % и испытаны в этих условиях.

3.1.2.Изоляция проводов круглого сечения должна быть испытана на эластичность путемнавивания образцов на стержень, если диаметр его не более 60 мм, или путемизгиба образцов на стержне, если диаметр его более 60 мм.

Образец провода должен быть навит десятьюплотно прилегающими друг к другу и стержню витками.

Образец провода должен быть изогнут настержне в трех местах с углом обхвата стержня 180°.

Навивание должно быть проведено поднатяжением, создаваемым для алюминиевой проволоки грузом массой 0,5 кг и длямедной проволоки и проволоки из сплавов сопротивления грузом массой 1 кг,приходящимся на 1 мм2 площади поперечного сечения проволоки.

Предельное отклонение от значения массыдолжно быть не более ± 20 %.

При испытании проводов с проволокой диаметромдо 1,0 мм включ. частота вращения стержня должна быть не более 300 мин-1,проводов с проволокой диаметром более 1,0 мм - не более 200 мин-1.

При навивании или изгибе не должно бытьперекручивания образца вокруг его оси. После навивания или изгиба образец ввиде винтовой спирали или в изогнутом состоянии должен быть снят со стержня.Образец провода с медной проволокой диаметром до 0,20 мм включ. и провода спроволокой из сплавов сопротивления всех диаметров может быть оставлен настержне.

(Измененная редакция, Изм. № 2 - 4).

3.1.3.Эластичность изоляции проводов прямоугольного сечения должна быть проверенапутем изгиба на стержне двух образцов провода: одного плашмя (по толщине),другого по ребру (по ширине).

(Измененная редакция, Изм. № 4).

3.1.3.1. Приизгибе провода плашмя (по толщине) образец должен быть изогнут в трех местах суглом обхвата стержня 180°. После изгиба образец должен быть снят со стержня визогнутом состоянии.

(Введен дополнительно, Изм. № 2, 4).

3.1.3.2. Приизгибе провода по ребру (ширине) образец должен быть изогнут с углом обхватастержня 180° в двух направлениях в -образнойформе. Прямая часть образца (расстояние между центрами изгибов), соединяющаяизогнутые части, должна быть равной 150 мм. После изгиба образец провода долженбыть снят со стержня в изогнутом состоянии, осмотрен и испытан напряжением.

(Измененная редакция, Изм. № 3, 4).

3.1.4. Послеиспытания образца по п. 3.1.2 поверхность его должна быть осмотрена безприменения увеличительного прибора или при 6-кратном увеличении и по п. 3.1.3 при 6 - 10-кратном увеличении.

Допускается применение лупы, кратностьувеличения которой должна соответствовать требованиям стандарта или техническихусловий на обмоточные провода.

При арбитражной проверке проводов состекловолокнистой изоляцией образцы должны быть испытаны напряжением по ГОСТ 15634.4.В качестве электрода должны быть применены металлические шарики.

Величина пробивного напряжения должнасоответствовать указанной в стандарте или технических условиях на обмоточныепровода.

(Измененная редакция, Изм. № 4).

3.1.5.Изоляция образца после испытания не должна иметь повреждений (трещин до проволоки,отслаивания, разрывов отдельных нитей обмотки, надрывов или раскрытия лентбумажной или пленочной изоляции).

Просвечивание эмалевой изоляции в проводах сэмалево-волокнистой изоляцией, имеющих однослойную обмотку, не являетсябраковочным признаком.

3.2. Испытание проводов привоздействии повышенной температуры

3.2.1.Эластичность изоляции при воздействии повышенной температуры должна бытьпроверена после выдержки образцов в термостате.

Температура и время выдержки в термостате должнысоответствовать требованиям, указанным в стандарте или технических условиях наобмоточные провода.

Образцы должны быть помещены в термостат сустановившейся температурой так, чтобы они не касались стенок термостата.

Время пребывания в термостате должно бытьотсчитано с момента установления в нем требуемой температуры после помещенияобразцов.

В течение всего периода пребывания образцов втермостате они должны находиться под непрерывным воздействием требуемойтемпературы.

Для проверки эластичности изоляции привоздействии повышенной температуры устанавливают два нижеприведенных видаиспытаний.

В стандарте или технических условиях,устанавливающих технические требования на обмоточные провода, должен бытьуказан вид испытания эластичности изоляции.

3.2.2.Образцы в виде прямых отрезков или бухт диаметром не менее 100 мм для проводовс проволокой диаметром до 0,8 мм включ., диаметром не менее 200 мм для проводовс проволокой диаметром более 0,8 мм и проводов прямоугольного сечения помещаютв термостат.

Образцы, вынутые из термостата, должны бытьвыдержаны не менее 30 мин при температуре и влажности окружающего воздуха,после чего испытаны в соответствии с п. 3.1.2 или 3.1.3 иосмотрены в соответствии с п. 3.1.4.

3.2.3.Образцы помещают в термостат в виде винтовой спирали или в изогнутом состоянии,для чего образцы навивают на стержень или изгибают на нем в соответствии с п. 3.1.2 или 3.1.3.

Образцы, вынутые из термостата, должны бытьвыдержаны не менее 30 мин при температуре и влажности окружающего воздуха,после чего должен быть произведен осмотр поверхности изоляции в соответствии сп. 3.1.4.

3.2.4.Изоляция образцов после испытания их по п. 3.2.2 или 3.2.3 должна соответствовать требованиям п. 3.1.5.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерствомэлектротехнической промышленности СССР

РАЗРАБОТЧИКИ

И.Б. Пешков, профессор(руководитель темы); А. А. Гнедин, канд. техн. наук; С. С. Аршинов;Л. П. Карпова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Комитета стандартов, мер и измерительных приборов при СоветеМинистров СССР от 16.03.70 № 354

3.Стандарт полностью соответствует международному стандарту МЭК 851-3-85

4.ВВЕДЕН ВПЕРВЫЕ

5.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2789-73

2.1

ГОСТ 15634.4-70

3.1.4

ГОСТ 25706-83

2.1

6. Ограничениесрока действия снято Постановлением Госстандарта от 26.06.91 № 1001

7. ПЕРЕИЗДАНИЕ (февраль 1999 г.) сИзменениями № 2, 3, 4, утвержденными в марте 1976 г., мае 1985 г., июне 1990 г.(ИУС 3-76, 8-85, 10-90)

( Поправка .ИУС 1-2005 г.).
