ГОСТ 13525.14-77

БУМАГА И КАРТОН

МЕТОДОПРЕДЕЛЕНИЯ ВОЗДУХОПРОНИЦАЕМОСТИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

Дата введения 01.07.78

Настоящий стандартраспространяется на бумагу и картон и устанавливает метод определениявоздухопроницаемости.

Стандарт распространяется набумагу и картон с воздухопроницаемостью от 10^-2 до 10²мкм/(Па·с) (от 1 до 6000 см³/мин).

Стандарт не распространяетсяна крепированную бумагу и гофрированный картон.

Сущность метода заключаетсяв измерении объема воздуха, прошедшего через определенную площадь образцабумаги или картона за единицу времени при определенном разрежении под образцом.

(Измененная редакция, Изм. №2).

1. ОТБОР ПРОБ

1.1.Отбор проб - по ГОСТ 8047.

2. АППАРАТУРА, ПОСУДА И МАТЕРИАЛЫ

2.1.Для испытания должны применяться:

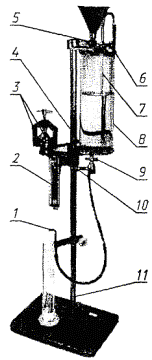

Прибор типа дензометраШоппера с верхним пределом измерения 500 см³/мин и более, показанныйна чертеже.

На штативе 11 помещенцилиндрический сосуд 8, соединенный резиновой трубкой 4 с зажимомдля закрепления образца 3.

Зажим соединен смановакуумметром 2. Сосуд плотно перекрыт с обеих сторон металлическимикрышками. В верхней крышке имеются отверстия для трубки 7, воздушногокрана 6 и воронки, снабженной краном 5.

К штативу прикрепленасливная трубка 1, так чтобы ее можно было перемещать вверх и внизпо штативу. Сливная трубка соединена резиновым шлангом с нижней крышкой черезпатрубок, в котором находится кран 9 и регулировочный вентиль 10.

Прибор должен отвечатьперечисленным ниже требованиям.

Зажимное устройство должнообеспечивать герметичное закрепление образца, испытуемая площадь которогодолжна составлять 10 см².

Диаметр отверстия кольцевогозажима должен быть (35,70 ± 0,05) мм. Сменный зажим овальной формы применяютдля испытания узких полос бумаги шириной не менее 25 мм. Размеры отверстияовального зажима должны быть: длина (69,90 ± 0,05) мм, ширина (15,00 ± 0,05)мм.

Мановакуумметр для измеренияразрежения должен иметь верхний предел измерения не менее 1 кПа (100 мм вод.ст.).

В приборах, используемых дляизмерения воздухопроницаемости менее 25 см³/мин, должны применятьсямановакуумметры с верхним пределом 2,5 кПа (250 мм вод. ст.).

Мановакуумметр должен иметьцену деления 0,01 кПа (1 мм вод. ст.) и погрешность измерения не более 0,02 кПа(2 мм вод. ст.). Допускается применять мановакуумметры с ценой деления 0,05 кПа(5 мм вод. ст.) и погрешностью 0,05 кПа (5 мм вод. ст.).

В комплект прибора должнывходить уплотнительное резиновое кольцо и резиновая прокладка для проверкигерметичности прибора. Прибор должен быть герметичен. При перекрытом резиновойпрокладкой отверстии зажима и установленном разрежении, соответствующемверхнему пределу измерения мановакуумметра, не должно быть снижения уровня водыв мановакуумметре в течение 10 мин. Допускается применение прибора типадензометра Шоппера с другим способом взаимного перемещения цилиндрическогососуда и сливной трубки.

Вода дистиллированная по ГОСТ 6709.

Мерные цилиндры вместимостьюот 5 до 1000 см³ по ГОСТ1770.

Секундомер.

(Измененная редакция, Изм. №1, 2, 3).

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. От листов пробыотбирают не менее 11 листов для испытания. Из каждого листа вырезают образецразмером (60 ± 1)´(100 ± 1) мм и обозначаютна нем верхнюю и сеточную стороны.

Если листы пробы в видеузких полос шириной не менее 25 мм, образцы должны нарезаться длиной не менее120 мм.

(Измененная редакция, Изм. №3).

3.2.Образцы перед испытанием кондиционируют по ГОСТ 13523 при относительной влажности воздуха, температуре и продолжительности,указанных в нормативно-технической документации на продукцию.

(Измененная редакция, Изм. №1).

3.3. На образцах недопускаются отверстия, складки, морщины и другие повреждения, на их поверхностине должно быть печати и водяных знаков.

(Введен дополнительно, Изм.№ 2).

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец закрепляют взажиме прибора. Измерение воздухопроницаемости проводят отдельно для верхней исеточной сторон. Испытывают по пять образцов для каждой стороны. Дляопределения воздухопроницаемости по сеточной стороне образец закрепляютсеточной стороной вниз, а по верхней стороне - верхней стороной вниз.

Тонкую лощеную бумагуиспытывают с одной стороны и закрепляют в зажиме с применением уплотнительногорезинового кольца.

(Измененная редакция, Изм. №1, 2).

4.2. Сосуд прибора заполняютдистиллированной водой с температурой, отвечающей режиму кондиционирования.

Для определения условийиспытания проводят предварительное испытание на одном образце.

Разрежение, отсчитанное повакуумметру, регулируют передвижением сливной трубки (перемещениемцилиндрического сосуда) так, чтобы оно составляло 1 кПа. После этого измеряютобъем жидкости в см³, вытекшей за 1 мин. В соответствии с этимзначением по таблице выбирают условия испытания.

(Измененная редакция, Изм. №2).

4.3. При испытании скорость истечения воды должна быть такой, чтобы установитьразрежение, соответствующее указанному в таблице.

При установившемся постоянном разрежении измеряют объем воды, вытекшейв течение времени, указанного в таблице, если в стандарте на продукцию неуказано другое время.

(Измененная редакция, Изм. №3).

4.4. Испытание проводят втех же стандартных атмосферных условиях, при которых кондиционируют образцы.

(Введен дополнительно, Изм.№ 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. За результат измерениявоздухопроницаемости принимают среднее арифметическое десяти определений или среднееарифметическое результатов 5 измерений для каждой стороны отдельно взависимости от требований в стандарте на продукцию.

5.2. Воздухопроницаемостьвычисляют одним из следующих способов.

5.1, 5.2. (Измененнаяредакция, Изм. № 2).

5.2.1. Воздухопроницаемостьв см³/мин вычисляют по формуле

,

где V - объем прошедшего черезобразец воздуха, см³;

Dp - разрежение, кПа;

t- времяиспытания, мин.

5.2.2. Воздухопроницаемостьв мкм/(Па·с) вычисляют по формуле

,

где V - объем прошедшего черезобразец воздуха, см³;

А - испытуемая площадь образца,см²;

Dp - разрежение, Па;

t -время испытания, с.

5.2.1, 5.2.2. (Введеныдополнительно, Изм. № 2).

5.3. Результат в см³/минокругляют:

при значении показателя до25 см³/мин включительно - до 1; св. 25 до 100 см³/мин -до 5; св. 100 до 200 см³/мин - до 10; св. 200 см³/мин -до 20.

Результаты испытания,выраженные в мкм/(Па·с), округляют до трех значащих цифр.

(Измененная редакция, Изм. №2).

5.4. Относительнаяпогрешность измерения с доверительной вероятностью 95 % не должна превышать:

±5 % - привоздухопроницаемости от 25 до 100 см³/мин;

±10 % - привоздухопроницаемости менее 25 см³/мин и свыше 100 см³/мин.

(Измененная редакция, Изм. №3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинистерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленностиСССР

РАЗРАБОТЧИК

Е.П. Ковальчук

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета МинистровСССР от 08.12.77 № 2831

3. Стандарт полностьюсоответствует СТ СЭВ 5191-85

4. ВЗАМЕН ГОСТ 13525.14-69

5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действияснято по протоколу № 7-95 Межгосударственного совета по стандартизации,метрологии и сертификации (ИУС 11-95)

7. ИЗДАНИЕ (сентябрь 2003г.) с Изменениями № 1, 2, 3, утвержденными в мае 1982 г., марте 1986 г.,декабре 1987 г. (ИУС 8-82, 6-86, 2-88)
