БУМАГА И КАРТОН

МЕТОДЫ ИСПЫТАНИЙ

ГОСТ 13525.8-86

МОСКВА - 1999

Настоящийстандарт распространяется на волокнистые полуфабрикаты, бумагу и картон, в томчисле гофрированный, и устанавливает гидравлический метод определения сопротивленияпродавливанию.

Методзаключается в создании плавно нарастающего гидравлического давления,действующего через резиновую диафрагму на поверхность одной стороны зажатого покольцу образца, и определении значения давления, при котором образец разрушается.

1. ОТБОР ПРОБ

1.1. Отбор проб древесной массы - по ГОСТ 16489 .

1.2. Отбор проб целлюлозы - по ГОСТ 7004.

1.3. Отбор проб бумаги и картона - по ГОСТ 8047.

2. АППАРАТУРА

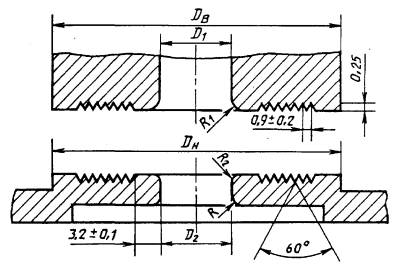

2.1. Дляиспытания должен применяться гидравлический прибор с электроприводом,отвечающий требованиям, указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Таблица 2

Примечание. Допускаетсяиспользование приборов с манометрами, имеющими другие пределы измерения, атакже приборов с электронными датчиками.

(Измененная редакция, Изм. №1).

2.1.1.Диафрагма, передающая давление на испытуемый образец, должна быть изготовленаиз эластичной резины, способной равномерно восстанавливаться после деформации вусловиях многократных нагрузок. Материал и форма диафрагмы должны обеспечиватьразмеры стрелы выпучивания, указанные в табл. 2.

2.1.2. Зажимающее устройство в соответствии с чертежом итабл. 1 должно обеспечивать надежное и равномерное закреплениеиспытуемого образца без повреждения и полностью исключать его скольжение вовремя испытания.

Зажимающиеповерхности прижимных колец должны быть плоскими и параллельными между собой ииметь спиральные или концентрические канавки V-образного сечения, как указано на чертеже.

Усилиеприжима должно соответствовать значениям, указанным в табл. 2. Длягофрированного картона усилие прижима должно быть таким, чтобы образец нескользил и гладкие слои не деформировались.

Дляизмерения давления в системе прижима должны применяться манометры по ГОСТ2405.

Наприборе типа ПГБ для испытания полуфабрикатов и бумаги давление в системеприжима должно быть не менее 2000 кПа, на приборе типа ПГК для испытаниякартона - не менее 3200 кПа.

2.1.3. Манометры, фиксирующие давление, при которомпроисходит разрушение образца, должны соответствовать требованиям ГОСТ 2405 , классточности 0,6, и должны быть снабжены контрольными стрелками.

Ценаделения шкалы манометров для тонких бумаг должна быть не более 10 кПа.

2.1.4. Гидравлическая система прибора должна быть заполненадистиллированным глицерином по ГОСТ 6824.

Скоростьподачи жидкости под диафрагму должна быть равномерной и соответствоватьприведенной в табл. 2.

Пузырькивоздуха в гидравлической системе не допускаются.

Автоматическоеустройство должно прекращать подачу жидкости в момент разрыва образца.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Для испытания полуфабрикатов изготовляют по пятьотливок: для древесной массы - по ГОСТ 16296 , дляцеллюлозы - по ГОСТ 14363.4. Накаждой отливке намечают два места для испытания.

3.2. Отлистов пробы бумаги и картона произвольно отбирают 10 листов для испытания и изкаждого вырезают по два образца, делая пометку на одной и той же стороне всехобразцов. Размеры образца должны быть такими, чтобы он перекрывал всюповерхность прижимного кольца.

Образцыдолжны быть без морщин и повреждений, по возможности без водяных знаков.

3.3. Образцы подвергают кондиционированию по ГОСТ 13523.Относительная влажность, температура и время кондиционирования должны бытьуказаны в стандартах на конкретную продукцию.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1.Испытания проводят в тех же атмосферных условиях, при которых проводиликондиционирование образцов.

4.2.Образец помещают на нижнее прижимное кольцо прибора так, чтобы перекрываласьвся поверхность кольца. Закрепляют образец в прижимном устройстве испытуемойстороной вниз и постепенно повышают гидравлическое давление до разрушенияобразца.

Отсчетпоказаний манометра проводят с точностью до 1 деления шкалы. Измеряемаявеличина должна находиться в пределах от 25 до 75 % максимального значенияшкалы, но не выходя за пределы от 15 до 85 % полной градуировки.

Проводятпо пять определений на каждой стороне для волокнистых полуфабрикатов и подесять определений на каждой стороне для бумаги и картона.

Приналичии соответствующих указаний в стандартах на конкретную продукцию проводятодносторонние испытания десяти образцов.

(Измененная редакция,Изм. № 1).

4.3.Бумагу с низким значением сопротивления продавливанию испытывают в виде стопыиз нескольких образцов, при условии, что сопротивление продавливанию стопыдолжно составлять не менее 70 кПа. Все образцы в стопе должны бытьориентированы параллельно и положены одной и той же стороной вверх; полученноезначение сопротивления продавливанию следует делить на количество образцов.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1.Абсолютное сопротивление продавливанию Р_о, кПа,вычисляют по формуле

где S_p - сумма показаний манометра для всех испытаний,кПа;

п - количествовыполненных испытаний.

5.2.Относительное сопротивление продавливанию, приведенное к условной массепродукции площадью 1 м² 100 г,P_w, кПа, вычисляют по формуле

где m - масса продукцииплощадью 1 м², г.

5 3.Индекс продавливания X, кПа/г,вычисляют по формуле

5.4. Заокончательный результат испытания принимают среднее арифметическое результатоввсех испытаний для обеих сторон, либо отдельно для каждой стороны, взависимости от указаний в нормативно-технической документации на конкретнуюпродукцию.

5.5.Результаты испытания округляют до трех значащих цифр.

Относительнаяпогрешность определения сопротивления продавливания не превышает ±9 % придоверительной вероятности 0,95.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажнойи деревообрабатывающей промышленности СССР

РАЗРАБОТЧИК

И.Г. Логвинова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 15.05.86 № 1243

3. Периодичность проверки - 5 лет

4. Стандарт полностью соответствует СТ СЭВ4239-83, международным стандартам ИСО 2758-83, ИСО 2759-83

5. ВЗАМЕН ГОСТ 13525.8-78 и ГОСТ 13648.7-78

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. Ограничение срока действия снято по протоколу №2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации(ИУС 2-93)

8. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) с Изменением № 1,утвержденным в ноябре 1988 г. (ИУС 2-89)
