ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОДЕРЖАНИЕ

Дата введения 01.07.82

Настоящий стандарт распространяется на сборныебетонные и железобетонные конструкции и изделия (именуемые в дальнейшем -конструкции) и устанавливает общие правила нанесения на них маркировочныхнадписей и знаков.

(Измененная редакция, Изм. № 1).

1.ВИДЫ И СОДЕРЖАНИЕ МАРКИРОВОЧНЫХ НАДПИСЕЙ И ЗНАКОВ

1.1. Маркировочные надписи подразделяют на:

основные;

информационные.

1.2. Основные надписи должнысодержать:

марку конструкции;

товарный знак или краткое наименованиепредприятия-изготовителя;

штамп технического контроля.

1.3. Информационные надписидолжны содержать:

дату изготовления конструкции;

величину массы конструкции (для конструкций, массакоторых, превышает 0,5 т).

1.4. К маркировочным знакам относят:

монтажные знаки;

государственный Знак качества по „Положению огосударственном Знаке качества" № 39-8/775 (для конструкций высшейкатегории качества).

(Измененнаяредакция, Изм. № 1).

1.5. Монтажными знаками являютсяизображения, указывающие:

место строповки конструкции;

верх конструкции;

место опирания конструкции;

установочные риски наконструкции.

1.6. Допускается применениемаркировочных надписей и знаков, не предусмотренных настоящим стандартом.Изображение, наименование и назначение дополнительных маркировочных надписей изнаков устанавливаются стандартами или техническими условиями на конструкцииконкретных видов.

1.7. Изображение,наименование и назначение монтажных знаков, приведенных в п. 1.5,должны соответствовать указанным в таблице.

2.ТРЕБОВАНИЯ К МАРКИРОВКЕ

2.1. На каждой конструкции,поставляемой потребителю, в месте, установленном стандартом или техническимиусловиями на эти изделия, должны быть нанесены основные и информационныенадписи, указанные в п.п. 1.2, 1.3и 1.6,а также государственный Знак качества — на изделиях высшей категории качества.Необходимость нанесения монтажных знаков устанавливается стандартами илитехническими условиями на конструкции конкретных видов.

Маркировку тротуарных и фасадных плит, бортовыхкамней и других мелкоразмерных конструкций, допускается производить только на10% этих конструкций каждой партии; при этом, в соответствии с требованиямистандартов или технических условий, на эти конструкции допускается наноситьотдельные маркировочные надписи из числа указанных в п.п. 1.2 и 1.3.

Маркировку шпал для железных дорог колеи 1520 ммследует производить по ГОСТ 10629, а шпал длятрамвайных путей широкой колеи - по ГОСТ 21174.

Транспортная маркировка конструкций - по ГОСТ14192. Транспортную маркировку наносить непосредственно наконструкции не допускается.

2.2. Маркировочные надписи и знаки на конструкциидолжны быть видимыми при хранении и монтаже этих конструкций. Возможныеварианты расположения надписей и знаков приведены в приложении 1.

Не допускается наносить надписи и знаки на отделанныеили предназначенные под окраску лицевые поверхности конструкций, за исключениемслучаев, оговоренных стандартами или техническими условиями на конструкцииконкретных видов.

2.3. Маркировку конструкций следует производитьследующими способами:

окраской по трафарету;

краской при помощи штампов;

маркировочными машинами;

штампованием при формовании конструкций.

Допускается наносить маркировочные надписиприведенным в приложении 2шрифтом от руки специальным карандашом по неостывшей после тепловой обработкибетонной поверхности конструкций или краской. При этом надписи должнысоответствовать требованиям п.2.5.

(Измененная редакция, Изм. № 1).

2.4. Маркировочные надписи и знаки должны бытьтемного цвета (черного, темно-коричневого, темно-зеленого и др.).

2.5. Краски, применяемые длямаркировки конструкций, должны быть водостойкими, быстровысыхающими,светостойкими, устойчивыми к воздействию низких температур (для районовКрайнего Севера), прочными на истирание и размазывание.

2.6. Маркировочные надписи следует выполнять шрифтомвысотой 15, 30, 50 и 100 мм.

2.7. (Исключен, Изм. № 1).

2.8. Шрифт для нанесения надписей указан врекомендуемом приложении 2.

2.9. Основные надписи

2.9.1. Марка конструкции должна соответствоватьустановленной рабочими чертежами согласно требованиям стандарта или техническихусловий на данную конструкцию.

Примечание.Допускается по согласованию изготовителя с потребителем наносить на конструкцииих сокращенные условные обозначения, принятые в проекте конкретного здания илисооружения.

(Измененная редакция, Изм. № 1).

2.9.2. Товарный знак или краткое наименованиепредприятия-изготовителя должны соответствовать зарегистрированному вустановленном порядке.

2.9.3. Штамп технического контроляпредприятия-изготовителя условно обозначают прописными буквами „ОТК". Вштампе технического контроля допускается указывать номер, присваиваемыйконтролеру.

2.10.Информационные надписи

2.10.1. Дату изготовления конструкции следуетнаносить одной строкой в следующей последовательности: день месяца, месяц, год.Допускается после даты изготовления указывать номер смены. День месяца и месяцследует записывать двумя цифрами, год - двумя последними цифрами обозначениягода. Элементы обозначения даты разделяют пробелами, а обозначения даты иномера смены - тире. Например, дату 3 января 1980 г. и вторую смену обозначают:

03.01.80-2.

2.10.2. Массу конструкции следует указывать втоннах.

2.11. Маркировочные знаки

2.11.1. Размеры деталеймонтажных знаков „Место строповки" и „Верх конструкции" следуетпринимать минимальными по ГОСТ14192.

2.11 2. (Исключен, Изм, № 1).

2.11.3. Расположение знаков „Место опирания" наконструкциях должно соответствовать установленному стандартами или техническимиусловиями на эти конструкции или указанному в рабочих чертежах.

ПРИЛОЖЕНИЕI

Рекомендуемое

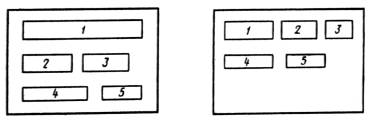

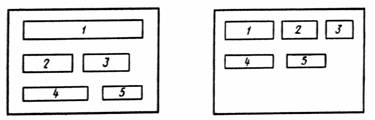

ВАРИАНТЫ РАСПОЛОЖЕНИЯ МАРКИРОВОЧНЫХ НАДПИСЕЙ

Вариант 1                               Вариант2

Вариант 3

I - марка конструкции; 2 - товарный знакили краткое наименование предприятия-изготовителя; 3 - штамп ОТК; 4 - датаизготовления конструкции; 5 - масса конструкции

ПРИЛОЖЕНИЕ2

Рекомендуемое

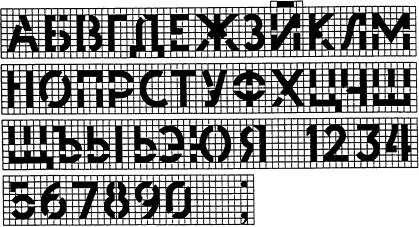

ШРИФТ ДЛЯ МАРКИРОВКИ

1. При нанесении маркировкиокраской по трафарету шрифт должен соответствовать указанному на чертеже.

2. Расстояние между буквами и цифрами должно быть неменее 1/6 их высоты, за исключением таких сочетаний, как Р и А, Ф и Т, Г и Д,на которых расстояние должно быть установлено зрительно равным с остальными.Расстояние между словами должно быть не менее 1/2 высоты букв и цифр.Расстояние между основаниями строк должно быть не менее 3/2 высоты букв и цифр.

3. Ширина перемычек букв и цифр должна быть равна 1/6высоты букв и цифр. Допускается уменьшать число перемычек для трафаретов изметалла и других прочих материалов и изменять их место.

4. При нанесении маркировки другими способамиследует применять типографские шрифты по нормативно-технической документации.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским ипроектно-экспериментальным институтом промышленных зданий и сооружений(ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

СН Нерсесов канд. техн. наук (руководитель темы); Л.П. Киселев; В.И.Пименова; С.А. Каган, канд. техн. наук; М.Л. Зайченко, канд. техн. наук; В.И.Деньщиков

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета СССР по делам строительства от 17 сентября 1981 г. №165

3. ВЗАМЕН ГОСТ 13015-75 ( в части требований к маркировке)

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5 ПЕРЕИЗДАНИЕ (сентябрь 1989 г.) с Изменением№ 1, утвержденным в декабре 1987 г. (ИУС 4-88).
