| Обозначение: | ГОСТ 12480-67* |
| Название рус.: | Опоры под нажимные винты для прихватов. Конструкция |
| Статус: | действующий |
| Заменяет собой: | МН 5438-64 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1967 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР Министерство тяжелого , энергетического и транспортного машиностроения СССР |
| Утвержден: | Госстандарт СССР (03.01.1967) |
| Опубликован: | ИПК Издательство стандартов № 2000 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ОПОРЫ ПОД НАЖИМНЫЕ ВИНТЫ ДЛЯ ПРИХВАТОВ Конструкция Supports for pressure screws of clamps. Design | ГОСТ 12480-67 |
Дата введения 01.07.67
1. Конструкция и размеры опор под нажимные винты дляприхватов должны соответствовать чертежу и таблице.
* Размер для справок.
Размеры, мм
| Обозначения опор | Применяемость | Под стержень диаметром | Н | В | L | A | A1 | d | l | h1 | b | b1 | Масса, кг |
| 7034-0251 |
| 12 | 20 | 36 | 115 | 55 | 28 | 15 | 42 | 5 | 10 | 14 | 0,545 |
| 7034-0252 |
| 16 | 25 | 40 | 140 | 68 | 36 | 19 | 50 | 6 | 14 | 18 | 0,871 |
| 7034-0253 |
| 20 | 30 | 45 | 170 | 82 | 45 | 24 | 60 | 8 | 18 | 22 | 1,413 |
| 7034-0254 |
| 24 | 40 | 55 | 180 | 90 | 55 | 28 | 63 | 10 | 22 | 28 | 2,435 |
| 7034-0255 |
| 30 | 50 | 70 | 225 | 108 | 68 | 35 | 80 | 12 | 28 | 36 | 4,924 |
Пример условного обозначения опор под нажимные винты для прихватов под стерженьдиаметром 12 мм:
Опора 7034-0251 ГОСТ 12480-67
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45 поГОСТ1050. Допускается замена на стали других марок с механическими свойствамине ниже, чем у стали марки 45.
3. Твердость - 36,5...41,5 HRCэ.
(Измененная редакция, Изм.№ 2).
За. Опорные поверхности под крепежныедетали - по ГОСТ12876.
(Введен дополнительно, Изм. № 1).
4. Неуказанные предельныеотклонения размеров: Н17, h14, ±
(Измененная редакция, Изм. № 2).
5. Покрытие - Хим. Оке. прм(обозначение покрытия - по ГОСТ9.306).
6. Маркировать партию деталейодного типоразмера на таре или упаковке с указанием условного обозначения.
5, 6. (Измененная редакция, Изм. № 2).

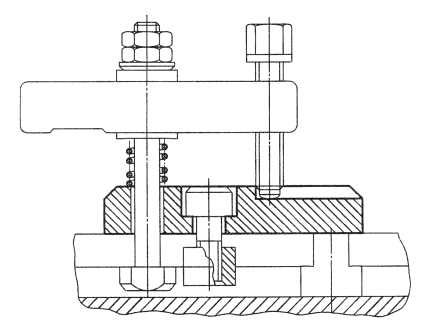

7. Пример применения опоруказан в приложении.
(Введен дополнительно, Изм.№ 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого,энергетического и транспортного машиностроения СССР
Министерством станкостроительной и инструментальнойпромышленности СССР
РАЗРАБОТЧИКИ
В.В.Андреев; В.Н. Дзегиленок, канд. техн. наук; В.А. Петрова; К.И. Сокольский; А.З. Старосельский (руководитель темы); А.В. Хренова; Т.А. Шестакова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемКомитета стандартов, мер и измерительных приборов при Совете Министров СССР от03.01.67 № 56
3. ВЗАМЕН МН 5438-64
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 9.306-85 ГОСТ 1050-88 ГОСТ 12876-67 | 5 2 3а |
5. Постановлением Госстандарта СССР от 17.03.88 № 569снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1999 г.) с Изменениями № 1, 2,утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88)
