| Обозначение: | ГОСТ 12463-67* |
| Название рус.: | Винты нажимные с рукояткой звездообразной. Конструкция |
| Статус: | действующий |
| Заменяет собой: | МН 5409-64 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1967 |
| Утвержден: | Госстандарт СССР (01.05.1967) |
| Опубликован: | ИПК Издательство стандартов № 2000 |
ГОСТ 12463-67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ ЗВЕЗДООБРАЗНОЙ Конструкция Pressure screws with star handle. Design | ГОСТ 12463-67* Взамен MH 5409-64 |
Утвержден Комитетом стандартов, мер и измерительныхприборов при Совете Министров СССР 3 января 1967г
| Дата введения установлена | 01.07.67 |
ПостановлениемГосстандарта СССР от 17.03.88 № 567 снято ограничение срока действия

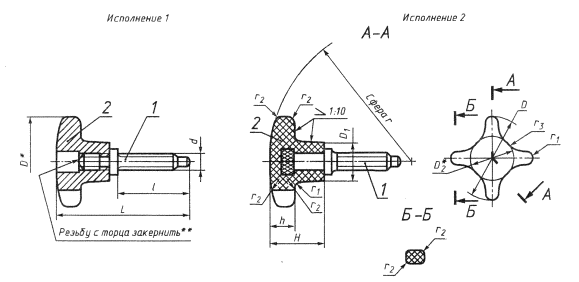

1. Конструкция иразмеры нажимных винтов с звездообразной рукояткой должны соответствовать черт.1 и табл. 1 и 2.
* Размер длясправок.
** Допускается при сборке винта (деталь Г) и рукоятки (деталь 2) вместо кернения смазывать винтэпоксидно-диаловой смолой ЭД-16 или ЭД-20 по ГОСТ 10587-84.
Черт. 1
Таблица 1
| Обозначения винтов | Применяемость | Исполнение | d | l | D | D1 | D2 | L | Н | h | r | r1 | r2 | r3 |
| 7006-0121 |
| 1 | М6 | 25 | 32 | - | - | 48 | - | - | - | - | - | - |
| 0122 |
| 2 | 12 | 18 | 20 | 10 | 50 | 2,5 | 2,0 | 13,0 | ||||
| 0123 |
| 1 | 32 | - | - | 55 | - | - | - | - | - | - | ||
| 0124 |
| 2 | 12 | 18 | 20 | 10 | 50 | 2,5 | 2,0 | 13,0 | ||||
| 0125 |
| 1 | 40 | - | - | 63 | - | - | - | - | - | - | ||
| 0126 |
| 2 | 12 | 18 | 20 | 10 | 50 | 2,5 | 2,0 | 13,0 | ||||
| 0127 |
| 1 | М8 | 32 | 40 | - | - | 60 | - | - | - | - | - | - |
| 0128 |
| 2 | 14 | 21 | 25 | 12 | 60 | 3,0 | 2,0 | 14,5 | ||||
| 0129 |
| 1 | 40 | - | - | 68 | - | - | - | - | - | - | ||
| 0130 |
| 2 | 14 | 21 | 25 | 12 | 60 | 3,0 | 2,0 | 14,5 | ||||
| 0131 |
| 1 | 50 | - | - | 78 | - | - | - | - | - | - | ||
| 0132 |
| 2 | 14 | 21 | 25 | 12 | 60 | 3,0 | 2,0 | 14,5 | ||||
| 0133 |
| 1 | М10 | 40 | 50 | - | - | 75 |
| - | - | - | - | - |
| 0134 |
| 2 | 18 | 25 | 32 | 14 | 70 | 4,0 | 2,5 | 16 | ||||
| 0135 |
| 1 | 50 | - | - | 85 | - | - | - | - | - | - | ||
| 0136 |
| 2 | 18 | 25 | 32 | 14 | 70 | 4,0 | 2,5 | 16 | ||||
| 0137 |
| 1 | 60 | - | - | 95 | - | - | - | - | - | - | ||
| 0138 |
| 2 | 18 | 25 | 32 | 14 | 70 | 4,0 | 2,5 | 16 | ||||
| 0139 |
| 1 | М12 | 62 | - | - | 103 | - | - | - | - | - | - | |
| 0140 |
| 2 | 20 | 32 | 40 | 17 | 80 | 5,0 | 3,0 | 21 | ||||
| 0141 |
| 1 | 80 | - | - | 123 | - | - | - | - | - | - | ||
| 0142 |
| 2 | 20 | 32 | 40 | 17 | 80 | 5,0 | 3,0 | 21 | ||||
| 0143 |
| 1 | 100 | - | - | 143 | - | - | - | - | - | - | ||
| 7006-0144 |
| 2 | 20 | 32 | 40 | 17 | 80 | 5,0 | 3,0 | 21 |
Таблица 2
| Обозначения винтов | Исполнение | Масса, кг | Дет. 1. Винт | Деталь 2. Рукоятка | |
| А 31.0105.01-89 | - | ||||
| Количество | |||||
| 1 | 1 | ||||
| Обозначения деталей | |||||
| 7006-0121 | 1 | 0,048 | 7006-0121/001 | 7061-0283 | - |
| 0122 | 2 | 0,020 | 0122/001 | - | 7006-0122/002 |
| 0123 | 1 | 0,050 | 0123/001 | 7061-0283 | - |
| 0124 | 2 | 0,021 | 0124/001 | - | 7006-0124/002 |
| 0125 | 1 | 0,052 | 0125/001 | 7061-0283 | - |
| 0126 | 2 | 0,023 | 0126/001 | - | 7006-0126/002 |
| 0127 | 1 | 0,077 | 0127/001 | 7061-0286 | - |
| 0128 | 2 | 0,039 | 0128/001 | - | 7006-0128/002 |
| 0129 | 1 | 0,081 | 0129/001 | 7061-0286 | - |
| 0130 | 2 | 0,042 | 0130/001 | - | 7006-0130/002 |
| 0131 | 1 | 0,085 | 0131/001 | 7061-0286 | - |
| 0132 | 2 | 0,046 | 0132/001 | - | 7006-0132/002 |
| 0133 | 1 | 0,142 | 0133/001 | 7061-0289 | - |
| 0134 | 2 | 0,064 | 0134/001 | - | 7006-0134/002 |
| 0135 | 1 | 0,148 | 0135/001 | 7061-0289 | - |
| 0136 | 2 | 0,070 | 0136/001 | - | 7006-0136/002 |
| 0137 | 1 | 0,154 | 0137/001 | 7061-0289 | - |
| 0138 | 2 | 0,076 | 0138/001 | - | 7006-0138/002 |
| 0139 | 1 | 0,275 | 0139/001 | 7061-0292 | - |
| 0140 | 2 | 0,126 | 0140/001 | - | 7006-0140/002 |
| 0141 | 1 | 0,292 | 0141/001 | 7061/0292 | - |
| 0142 | 2 | 0,144 | 0142/001 | - | 7006-0142/002 |
| 0143 | 1 | 0,310 | 0143/001 | 7061-0292 | - |
| 7006-0144 | 2 | 0,161 | 7006-0144/001 | - | 7006-0144/002 |
Примерусловного обозначения нажимного винта с звездообразнойрукояткой исполнения 1, размерами d = М6,l =25 мм:
Винт 7006-0121 ГОСТ 12463-67
(Измененная редакция, Изм. № 1, 2).

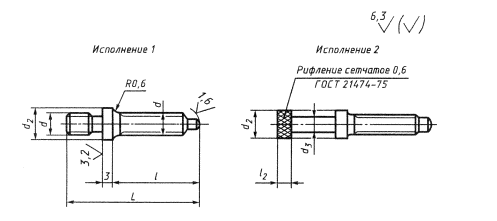

1a. Конструкция иразмеры винта (деталь 1) должны соответствовать черт. 2 и табл. 3.
Черт. 2
Таблица 3
Размеры в мм.
| Обозначения винтов | Исполнение | d | l | d2 | d3 | l2 | L | Масса, кг |
| 7006-0121/001 | 1 | М6 | 25 | 8 | - | - | 38 | 0,008 |
| 0122/001 | 2 | 5 | 4 | 44 | 0,010 | |||
| 0123/001 | 1 | 32 | - | - | 45 | 0,010 | ||
| 0124/001 | 2 | 5 | 4 | 50 | 0,011 | |||
| 0125/001 | 1 | 40 | - | - | 54 | 0,012 | ||
| 0126/001 | 2 | 5 | 4 | 58 | 0,013 | |||
| 0127/001 | 1 | М8 | 32 | 10 | - | - | 48 | 0,018 |
| 0128/001 | 2 | 6 | 5 | 55 | 0,020 | |||
| 0129/001 | 1 | 40 | - | - | 56 | 0,022 | ||
| 0130/001 | 2 | 6 | 5 | 63 | 0,023 | |||
| 0131/001 | 1 | 50 | - | - | 66 | 0,026 | ||
| 0132/001 | 2 | 6 | 5 | 73 | 0,027 | |||
| 0133/001 | 1 | М10 | 40 | 12 | - | - | 60 | 0,036 |
| 0134/001 | 2 | 8 | 6 | 70 | 0,039 | |||
| 0135/001 | 1 | 50 | - | - | 0,042 | |||
| 0136/001 | 2 | 8 | 6 | 80 | 0,045 | |||
| 0137/001 | 1 | 60 | - | - | 0,048 | |||
| 0138/001 | 2 | 8 | 6 | 90 | 0,051 | |||
| 0139/001 | 1 | М12 | 14 | - | - | 85 | 0,074 | |
| 0140/001 | 2 | 10 | 7 | 98 | 0,078 | |||
| 0141/001 | 1 | 80 | - | - | 105 | 0,091 | ||
| 0142/001 | 2 | 10 | 7 | 118 | 0,096 | |||
| 0143/001 | 1 | 100 | - | - | 125 | 0,109 | ||
| 7006-0144/001 | 2 | 10 | 7 | 138 | 0,113 |
Пример условного обозначения винта исполнения 1, размерами d = M6, l = 25мм:
Винт 7006-0121/001 ГОСТ12463-67
(Введен дополнительно, Изм. № 2).
2. Материал винта (деталь 1) ирукоятки исполнения 1 (деталь 2) - сталь марки 45 по ГОСТ 1050-88. Допускаетсязамена на стали других марок с механическими свойствами не ниже, чем у сталимарки 45.
Материал рукоятки винта исполнения 2(деталь 2) - фенопласт марок У1-301-07 или У2-301-07 коричневого цвета.Допускается по требованию заказчика изготовлять рукоятки другого цвета.
3. Твердость нажимного концавинта (деталь 1) - 35,0...39,5 HRCэ.
4. Неуказанные предельныеотклонения размеров:
2-4. (Измененная редакция, Изм. № 2).
5. Резьба метрическая - по ГОСТ24705-81. Поле допуска резьбы - 6gпо ГОСТ16093-81 .
(Измененная редакция, Изм. № 1, 2).
5а. Размеры концов винтов - по ГОСТ 12414-94.
(Введен дополнительно, Изм. № 1).
6. Размеры недорезов, проточеки фасок для резьбы - по ГОСТ 10549-80.
(Измененная редакция, Изм.№ 1).
7. (Исключен,Изм. № 1).
8. Покрытие винта (деталь 1) - Хим. Окс. прм (обозначениепокрытия - по ГОСТ9.306-85).
(Измененная редакция, Изм.№ 2).
9. Остальные техническиетребования - по ГОСТ 1759.0-87, ГОСТ1759.1-82, ГОСТ1759.4-87.
10. Маркировать партию деталейодного типоразмера на таре или упаковке с указанием условного обозначения.
Пример маркировки на таре или упаковке нажимных винтов с звездообразнойрукояткой исполнения 1, размерами d - М6,l =25 мм:
Винты 7006-0121 ГОСТ 12463-67

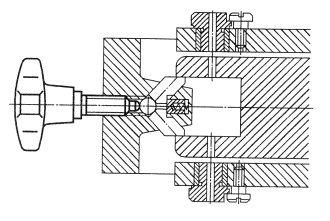

11. Пример применения винтовуказан в приложении.
(Введен дополнительно, Изм.№ 2).
