Настоящий стандарт распространяется на концы шпинделей и зажимные фланцы однопильных круглопильных станков для продольной и поперечной распиловки пиломатериалов.
Требования настоящего стандарта являются обязательными.
| Обозначение: | ГОСТ 11019-89* |
| Название рус.: | Оборудование деревообрабатывающее. Станки круглопильные для распиловки пиломатериалов. Концы шпинделей и фланцы. Основные размеры |
| Статус: | действующий ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-92) |
| Заменяет собой: | ГОСТ 11019-76 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1991 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (28.11.1989) |
| Опубликован: | Издательство стандартов № 1990<br>Издательство стандартов № 1994 |
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
ОБОРУДОВАНИЕДЕРЕВООБРАБАТЫВАЮЩЕЕ
СТАНКИ КРУГЛОПИЛЬНЫЕ
ДЛЯ РАСПИЛОВКИ ПИЛОМАТЕРИАЛОВ.
КОНЦЫ ШПИНДЕЛЕЙ И ФЛАНЦЫ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 11019-89
ИЗДАТЕЛЬСТВОСТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ОБОРУДОВАНИЕ ДЕРЕВООБРАБАТЫВАЮЩЕЕ. Основные размеры Woodworking equipment. Circular-sawing machines | ГОСТ |
Дата введения 01.01.91
1. Настоящий стандарт распространяется на концы шпинделей изажимные фланцы однопильныхкруглопильных станков для продольной и поперечной распиловки пиломатериалов.
Требованиянастоящего стандарта являются обязательными.
(Измененнаяредакция, Изм. № 1).
2. Концы шпинделей и фланцы должны изготавливатьсяисполнений:
1 - для посадки пилы непосредственно на шпиндель;
2 - для посадки пилы на пильную втулку.
3. Основные и присоединительные размеры концов шпинделей ифланцев должны соответствовать для исполнения 1 указанным на черт. 1 и в табл. 1, для исполнения2 - указанным на черт. 2 и в табл. 2.
Примечание. Черт. 1 и 2 не определяют конструкцию концов шпинделей и способыкрепления пилы.
4. Диаметры шпинделей для установки круглых пил,регламентированные международным стандартом ИСО 7006-81,приведены в приложении.
(Введен дополнительно, Изм. № 1).
Исполнение 1
Таблица 1
| L | l | d1 | D1 | D2 | |
| 32 | 85 | 56 | М24´2; M24´2LH | 100 | 80 |
| 40 | 90; 110 | 56; 71 | М30´2; M30´2LH | 100; 125; 160; 200; 240; 300 | 80; 100; 130; 170; 210; 240 |
| 50 | 160 | 100 | М48´3; M48´3LH | ||
| 80 | 220 | 160 | М64´4; M64´4LH |

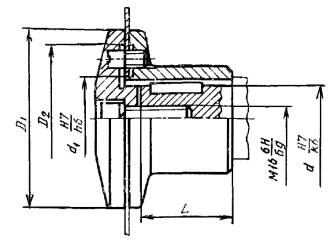

Исполнение 2
Таблица 2
мм
| L | d1 | D1 | D2 | |
| 32 | 56 | 50 | 100; 125; 160; 200; 240; 300 | 80; 100; 130; 170; 210; 270 |
| 40 | 100 | 50; 80 | ||
| 50 | 130 | 80 |
Справочное

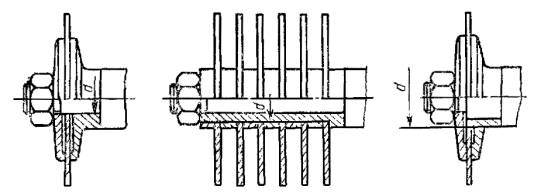

Диаметрышпинделей для установки круглых пил соответствуют установленным на черт. 3 и в табл. 3.
Таблица 3
| Диаметр d, мм | |||||
| 12,5 | 20 | 30 | 40 | 60 | 85 |
(Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН ИВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ.
А.В. Линьков,Л.В. Каплюшин, А.В. Щербина, Л.И. Каташ
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по управлению качеством продукции и стандартамот 28.11.89№ 3499
3. Срок проверки - 1999 г., периодичность проверки 10 лет
4. ВЗАМЕН ГОСТ 11019-76
5. ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-92)
