Настоящий стандарт распространяется на шестигранные корончатые гайки общего назначения класса точности В с диаметром резьбы свыше 48 мм.
| Обозначение: | ГОСТ 10606-72* |
| Название рус.: | Гайки шестигранные корончатые с диаметром резьбы свыше 48 мм класса точности В. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 10606-63 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1974 |
| Утвержден: | Госстандарт СССР (12.09.1972) |
| Опубликован: | Стандартинформ № 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ГАЙКИ ШЕСТИГРАННЫЕ КОРОНЧАТЫЕ С ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ 48 мм | ГОСТ Взамен |
| Конструкция и размеры | |
| Hexagon castle nuts with thread diameter over 48 mm (Product grade B). Design and dimensions |
Постановлением Государственногокомитета стандартов Совета Министров СССР от 12 сентября 1972 г. № 1709 датавведения установлена
01.01.74
Ограничение срока действияснято по протоколу № 5-94 Межгосударственного совета по стандартизации,метрологии и сертификации (ИУС 11-12-94)
Издание 2006 г. сИзменениями № 1, 2, утвержденными в июне 1980 г., декабре 1986 г. (ИУС 9-80,4-87).
1. Настоящий стандарт распространяется на шестигранные корончатые гайкиобщего назначения класса точности В с диаметром резьбы свыше 48 мм.
(Измененная редакция, Изм. № 2).

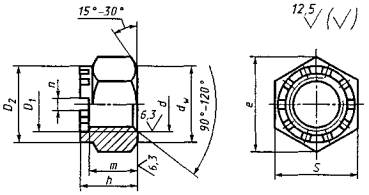

2. Конструкция и размерыгаек должны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбы d | (52) | 56 | 64 | 72 | (76) | 80 | 90 | 100 | 110 | 125 | 140 | 160 | |
| dw, не менее | 74,9 | 79,4 | 88,9 | 98,4 | 103,2 | 107,9 | 122,0 | 136,2 | 145,7 | 169,5 | 188,2 | 212,0 | |
| Шаг резьбы | крупный | 5,0 | 5,5 | 6,0 |
|
|
|
|
|
|
|
|
|
| мелкий | 3,0 | 4,0 | 6,0 и 4,0 | ||||||||||
| Размер «под ключ» S (пред. откл. по h15) | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 | |
| Высота h (пред. откл. по h15) | 54 | 57 | 66 | 73 | 76 | 79 | 92 | 100 | 108 | 124 | 136 | 152 | |
| Диаметр описанной окружности e, не менее | 89,0 | 94,5 | 105,8 | 117,1 | 122,7 | 128,4 | 145,1 | 162,0 | 173,3 | 201,6 | 223,8 | 252,1 | |
| Наружный диаметр коронки D2 (пред. откл. по h15) | 70 | 75 | 85 | 95 | 100 | 105 | 120 | 135 | 140 | 160 | 180 | 200 | |
| Внутренний диаметр коронки D1 (пред. откл. по Н16) | 55 | 60 | 70 | 75 | 80 | 85 | 95 | 105 | 115 | 130 | 145 | 165 | |
| Число прорезей | 10 | ||||||||||||
| Ширина прорези n (пред. откл. по H14) | 10 | 12 | 14 | 18 | |||||||||
| Расстояние от опорной поверхности до основания прорези т (пред. откл. по h15) | 42 | 45 | 51 | 58 | 61 | 64 | 72 | 80 | 88 | 100 | 112 | 128 | |
| Размер шплинта для гаек (рекомендуемый) | 8×90 | 10×90 | 10×100 | 10×100 | 10×125 | 13×140 | 13×160 | 16×180 | 16×200 | 16×220 | |||
Примечание. Размеры гаек, заключенные в скобки, применять нерекомендуется.
Пример условного обозначениягайки диаметром резьбы d = 56 мм, с крупным шагом резьбы с полемдопуска 6Н, из материала группы 02, без покрытия:
Гайка М56 - 6Н.02 ГОСТ 10606-72
То же, с мелким шагом резьбы сполем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм:
Гайка Гайка М56×4 - 6Н.07.019 ГОСТ 10606-72
(Измененная редакция, Изм. № 1, 2).
3. (Исключен,Изм. № 2).
4. Технические требования - по ГОСТ18126-94.
5. Теоретическая масса гаек данав приложении 1.
6. (Исключен, Изм. № 2).
Справочное
| Шаг резьбы, мм | Теоретическая масса гайки, кг ≈, при номинальном диаметре резьбы d, мм | |||||||||||
| (52) | 56 | 64 | 72 | (76) | 80 | 90 | 100 | 110 | 125 | 140 | 160 | |
| Крупный - 5,0; 5,5 и 6,0 | 1,28 | 1,51 | 2,10 | - | - | - | - | - | - | - | - | - |
| Мелкий - 3,0 и 4,0 | 1,25 | 1,48 | 2,05 | 2,80 | 3,18 | 3,60 | 5,27 | 7,32 | 8,63 | 13,57 | 18,51 | 25,80 |
| Мелкий - 6,0 | - | - | - | 2,86 | 3,26 | 3,68 | 5,37 | 7,44 | 8,78 | 13,77 | 18,76 | 26,13 |
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
