Настоящий стандарт распространяется на винты с полукруглой головкой невыпадающие класса точности В с номинальным диаметром резьбы от 2,5 до 12 мм.
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ВИНТЫ С ЛЫСКОЙ «ПОД КЛЮЧ» Конструкция и размеры Non-falling-out screws with flat for «width across flats», product grade B. | ГОСТ Взамен |
Постановлением Государственного комитета СССР постандартам от 7 июля
01.01.82
Ограничение срокадействия снято по протоколу № 7-95 Межгосударственного совета постандартизации, метрологии и сертификации (ИУС 11-95)
Издание с Изменением № 1, утвержденным в декабре
Настоящий стандарт распространяется навинты с лыской «под ключ» невыпадающие класса точности В с номинальнымдиаметром резьбы от 6 до
(Введенодополнительно, Изм. № 1).

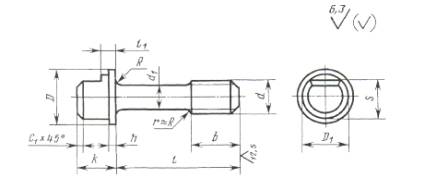

1. Размеры винтов должны соответствоватьуказанным на чертеже и в табл. 1 и 2.
Таблица 1
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | 16 |
| Диаметр стержня d1 (пред. откл. h13) | 4,0 | 5,5 | 7,0 | 9,0 | 11,0 |
| Длина резьбы b | 8 | 10 | 12 | 16 | 20 |
| Диаметр буртика D (пред. откл. h14) | 10,0 | 13,0 | 16,0 | 18,0 | 24,0 |
| Диаметр головки D1 (пред. откл. h13) | 6 | 8 | 10 | 12 | 16 |
| Размер «под ключ» S (пред. откл. р13) | 4,5 | 6,0 | 7,5 | 9,0 | 12,0 |
| Высота головки с буртиком k | 8 | 10 | 12 | 16 | 20 |
| Высота буртика h (пред. откл. js15) | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 |
| l1 (пред. откл. js15) | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 |
| Фаска С1, не более | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 |
| Радиус под головкой R, не более | 0,4 | 0,5 | 0,6 | 0,8 | |
Таблица 2
| Длина винта l, | Диаметр резьбы d, мм | ||||
| 6 | 8 | 10 | 12 | 16 | |
| (18) |
| - | - | - | - |
| 20 |
| - | - | - | - |
| (22) |
|
|
| - | - |
| 25 |
|
|
| - | - |
| (28) |
|
|
|
| - |
| 32 |
| Стандартные длины |
| - | |
| (36) |
|
| - | ||
| 40 |
|
| - | ||
| (45) |
|
|
|
| - |
| 50 |
|
|
|
|
|
| (55) |
|
|
|
|
|
| 60 |
|
|
|
|
|
| (70) | - |
|
|
|
|
| 80 | - |
|
|
|
|
Примечание. Длины винтов, заключенные вскобки применять не рекомендуется.
Пример условногообозначения винта диаметром резьбы d =
Винт M8-6g×25.58 ГОСТ 10343-80
То же, класса прочности 8.8, из сталимарки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:
Винт M8-6g×25.88.35X.019 ГОСТ 10343-80
2. Резьба - по ГОСТ24705-2004, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
1, 2. (Измененная редакция, Изм. № 1).
2а. Допуски и методы контроля размеров иотклонений формы и расположения поверхностей - по ГОСТ1759.1-82.
2б. Дефекты поверхности и методы контроля- по ГОСТ1759.2-82.
2а, 2б. (Введены дополнительно, Изм. № 1).
3. Технические требования - по ГОСТ1759.0-87.
4. Теоретическая масса винтов указана вприложении 1.
5. (Исключен,Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
| Длина винта l, | Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм | ||||
| 6 | 8 | 10 | 12 | 16 | |
| (18) | 4,528 | - | - | - | - |
| 20 | 4,725 | - | - | - | - |
| (22) | 4,922 | 9,888 | 17,19 | - | - |
| 25 | 5,218 | 10,450 | 18,10 | - | - |
| (28) | 5,515 | 11,010 | 19,01 | 32,85 | - |
| 32 | 5,910 | 11,760 | 20,21 | 34,85 | - |
| (36) | 6,305 | 12,510 | 21,41 | 36,85 | - |
| 40 | 6,699 | 13,260 | 22,61 | 38,85 | - |
| (45) | 7,193 | 14,190 | 24,14 | 41,33 | - |
| 50 | 7,686 | 15,120 | 25,67 | 43,83 | 83,17 |
| (55) | 8,180 | 16,050 | 27,20 | 46,33 | 86,90 |
| 60 | 8,673 | 16,980 | 28,73 | 48,83 | 90,63 |
| (70) | - | 18,840 | 31,69 | 53,81 | 98,06 |
| 80 | - | 20,700 | 34,71 | 58,80 | 105,50 |
Примечание. Для определения массы винтов излатуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено,Изм. № 1).
