Стандарт распространяется на заклепки с плоской головкой общемашиностроительного применения с диаметром стержня от 2 до 36 мм классов точности В и С.
| Обозначение: | ГОСТ 10303-80* |
| Название рус.: | Заклепки с плоской головкой классов точности В и С. Технические условия |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 10303-68 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1981 |
| Утвержден: | Госстандарт СССР (06.05.1980) |
| Опубликован: | Издательство стандартов № 1986 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.
ГОСТ 10303-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ Технические условия Flat-head rivets classes В and С. Specifications | ГОСТ (СТ СЭВ 1022-78) Взамен |
Постановлением Государственного комитета СССР постандартам от 6 мая 1980 г. № 2010 срок введения установлен
с 01.01.81
Проверен в 1985 г. Постановлением Госстандарта от 23.04.85 № 1138 срокдействия продлен
до 01.01.91
(Измененная редакция, Изм. № 1).
Настоящий стандартраспространяется на заклепки с плоской головкой общемашиностроительногоприменения с диаметром стержня от 2 до 36 ммклассов точности В и С.
Заклепки с плоской головкойдолжны удовлетворять всем требованиям ГОСТ10304-80 и требованиям, изложенным в соответствующих разделах настоящегостандарта.

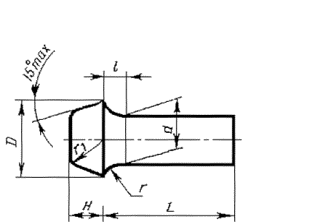

1.1. Размеры заклепок должнысоответствовать указанным на чертеже и в табл. 1 и 2.
(Измененная редакция, Изм. № 1).
Таблица 1
мм
| Диаметр стержня d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
| Диаметр головки D | 3,8 | 4,8 | 5,5 | 7,5 | 9,5 | 11 | 14 | 16 | 20 | 25 | 32 | 40 | 50 | 60 |
| Высота головки Н | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 |
| Радиус под головкой r, не более | 0,2 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | ||||||
| Радиус округления головки r1, не более | 0,5 | 0,7 | 1,0 | 1,3 | 2,0 | 2,6 | 3,0 | 4,0 | 5,3 | 6,6 | 8,0 | |||
| Расстояние от основания головки до места замера диаметра l | 3 | 4 | 6 | 8 | 10 | |||||||||
Таблица 2
мм
| Диаметр стержня d | Длина L |
| 2,0 | 4-10 |
| 2,5 | 5-14 |
| 3,0 | 5-18 |
| 4,0 | 6-32 |
| 5,0 | 8-60 |
| 6,0 | 10-60 |
| 8,0 | 14-60 |
| 10 | 16-85 |
| 12 | 18-90 |
| 16 | 24-110 |
| 20 | 32-150 |
| 24 | 50-180 |
| 30 | 60-180 |
| 36 | 60-180 |
(Измененная редакция, Изм. № 1).
1.2. Длина заклепок должнавыбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22,24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75,80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм.
Примерусловного обозначения заклепки с плоской головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материалагруппы 00, без покрытия:
Заклепка 8 ´ 20.00 ГОСТ 10303-80
(Измененная редакция, Изм. № 1).
1.3.Теоретическая масса заклепок указана в справочном приложении.
2.1. Предельные отклонениявысоты головки H = 1 мм - ± 0,28 мм.
| Длина L, мм | Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня, d, мм | |||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| 4 | 0,175 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 5 | 0,200 | 0,339 | 0,527 |
|
|
|
|
|
|
|
|
|
|
|
| 6 | 0,225 | 0,378 | 0,583 | 1,188 |
|
|
|
|
|
|
|
|
|
|
| 7 | 0,249 | 0,416 | 0,638 | 1,287 |
|
|
|
|
|
|
|
|
|
|
| 8 | 0,274 | 0,455 | 0,694 | 1,385 | 2,431 |
|
|
|
|
|
|
|
|
|
| 9 | 0,299 | 0,494 | 0,749 | 1,484 | 2,586 |
|
|
|
|
|
|
|
|
|
| 10 | 0,323 | 0,532 | 0,805 | 1,582 | 2,740 | 4,135 |
|
|
|
|
|
|
|
|
| 12 |
| 0,609 | 0,916 | 1,780 | 3,048 | 4,578 |
|
|
|
|
|
|
|
|
| 14 |
| 0,686 | 1,027 | 1,977 | 3,356 | 5,022 | 9,63 |
|
|
|
|
|
|
|
| 16 |
|
| 1,138 | 2,174 | 3,665 | 5,466 | 10,42 | 16,47 |
|
|
|
|
|
|
| 18 |
|
| 1,248 | 2,372 | 3,973 | 5,910 | 11,21 | 17,71 | 28,45 |
|
|
|
|
|
| 20 |
|
|
| 2,569 | 4,281 | 6,354 | 11,99 | 18,94 | 30,23 |
|
|
|
|
|
| 22 |
|
|
| 2,766 | 4,589 | 6,798 | 12,78 | 20,17 | 32,00 |
|
|
|
|
|
| 24 |
|
|
| 2,964 | 4,898 | 7,242 | 13,57 | 21,40 | 33,78 | 63,55 |
|
|
|
|
| 26 |
|
|
| 3,161 | 5,206 | 7,686 | 14,36 | 22,64 | 35,55 | 66,71 |
|
|
|
|
| 28 |
|
|
| 3,358 | 5,514 | 8,13 | 15,15 | 23,87 | 37,33 | 69,87 |
|
|
|
|
| 30 |
|
|
| 3,555 | 5,822 | 8,57 | 15,94 | 25,10 | 39,10 | 73,02 |
|
|
|
|
| 32 |
|
|
| 3,753 | 6,131 | 9,02 | 16,73 | 26,34 | 40,88 | 76,18 | 131,7 |
|
|
|
| 34 |
|
|
|
| 6,439 | 9,46 | 17,52 | 27,57 | 42,66 | 79,34 | 136,7 |
|
|
|
| 36 |
|
|
|
| 6,747 | 9,90 | 18,31 | 27,80 | 44,30 | 82,49 | 141,6 |
|
|
|
| 38 |
|
|
|
| 7,053 | 10,35 | 19,10 | 30,04 | 46,21 | 85,65 | 146,5 |
|
|
|
| 40 |
|
|
|
| 7,364 | 10,79 | 19,89 | 31,27 | 47,98 | 88,81 | 151,5 |
|
|
|
| 42 |
|
|
|
| 7,672 | 11,24 | 20,68 | 32,50 | 49,76 | 91,96 | 156,4 |
|
|
|
| 45 |
|
|
|
| 8,134 | 11,90 | 21,86 | 34,35 | 52,42 | 96,70 | 163,8 |
|
|
|
| 48 |
|
|
|
| 8,597 | 12,57 | 23,04 | 36,20 | 55,08 | 101,40 | 171,2 |
|
|
|
| 50 |
|
|
|
| 8,905 | 13,01 | 23,83 | 37,43 | 56,86 | 104,60 | 176,1 | 277,3 |
|
|
| 52 |
|
|
|
| 9,213 | 13,46 | 24,62 | 38,67 | 58,64 | 107,70 | 181,1 | 284,4 |
|
|
| 55 |
|
|
|
| 9,676 | 14,12 | 25,80 | 40,52 | 61,30 | 112,50 | 188,5 | 295,0 |
|
|
| 58 |
|
|
|
| 10,140 | 14,79 | 26,99 | 42,37 | 63,95 | 117,20 | 195,9 | 305,7 |
|
|
| 60 |
|
|
|
| 10,450 | 15,23 | 27,78 | 43,60 | 65,74 | 120,40 | 200,8 | 312,8 | 527,7 | 815,9 |
| 65 |
|
|
|
|
|
|
| 46,68 | 70,18 | 128,30 | 213,1 | 330,5 | 555,4 | 855,8 |
| 70 |
|
|
|
|
|
|
| 49,77 | 74,62 | 136,20 | 225,4 | 348,3 | 583,1 | 895,8 |
| 75 |
|
|
|
|
|
|
| 52,85 | 79,06 | 144,00 | 237,8 | 366,0 | 610,9 | 935,7 |
| 80 |
|
|
|
|
|
|
| 55,93 | 83,49 | 151,94 | 250,1 | 383,8 | 638,7 | 975,7 |
| 85 |
|
|
|
|
|
|
| 59,01 | 87,93 | 159,83 | 262,4 | 401,6 | 666,4 | 1015,6 |
| 90 |
|
|
|
|
|
|
|
| 92,37 | 167,72 | 274,7 | 419,3 | 694,1 | 1055,6 |
| 95 |
|
|
|
|
|
|
|
|
| 175,62 | 287,1 | 437,1 | 721,9 | 1095,5 |
| 100 |
|
|
|
|
|
|
|
|
| 183,53 | 299,4 | 454,8 | 749,6 | 1135,5 |
| 110 |
|
|
|
|
|
|
|
|
| 199,29 | 324,1 | 490,3 | 805,1 | 1215,4 |
| 120 |
|
|
|
|
|
|
|
|
|
| 348,8 | 525,9 | 860,6 | 1295,3 |
| 130 |
|
|
|
|
|
|
|
|
|
| 373,4 | 561,4 | 916,1 | 1375,2 |
| 140 |
|
|
|
|
|
|
|
|
|
| 398,1 | 596,9 | 971,6 | 1455,1 |
| 150 |
|
|
|
|
|
|
|
|
|
| 422,7 | 632,4 | 1027,1 | 1534,9 |
| 160 |
|
|
|
|
|
|
|
|
|
|
| 667,9 | 1082,6 | 1614,9 |
| 170 |
|
|
|
|
|
|
|
|
|
|
| 703,4 | 1138,1 | 1694,8 |
| 180 |
|
|
|
|
|
|
|
|
|
|
| 738,9 | 1193,5 | 1774,7 |
(Измененная редакция, Изм. № 1).
Примечание. Для определения массы заклепок, изготовляемых издругих материалов, значения массы, указанные в таблице, должны быть умножены накоэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни; 1,134 - длямеди.
