Стандарт распространяется на стальные горячекатаные симметричные полособульбы для судостроения
| Обозначение: | ГОСТ 9235-76* |
| Название рус.: | Полособульб горячекатаный симметричный для судостроения. Сортамент |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 9235-59 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1978 |
| Утвержден: | Госстандарт СССР (18.06.1976) |
| Опубликован: | Издательство стандартов № 1976<br>ИПК Издательство стандартов № 1999<br>ИПК Издательство стандартов № 2003 |
ГОСТ 9235-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ
СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ
СОРТАМЕНТ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
| ПОЛОСОБУЛЬБ ГОРЯЧЕКАТАНЫЙ СИММЕТРИЧНЫЙ ДЛЯ СУДОСТРОЕНИЯ Сортамент Hot-rolled steel. Symmetrical bulb for shipbuilding. | ГОСТ Взамен ГОСТ 9235-59 |
ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 18 июня 1976 г. №1473 срок введения установлен
с 01.01.78
Ограничениесрока действия снято по протоколу № 2-92 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 2-93)
Настоящий стандарт распространяется на стальные горячекатаныесимметричные полособульбы для судостроения.
(Измененная редакция, Изм. №3, 4).

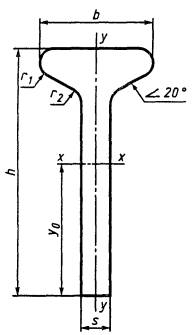

1.1.Поперечное сечение симметричных полособульбов должно соответствовать указанному начертеже.
Обозначенияк чертежу и таблицам:
h - высота полособульба;
b- ширинаполки;
s- толщинастенки;
r1 - радиус закругления кромок полки;
r2 - радиус сопряжения стенки сполкой;
I - моментинерции;
i- радиус инерции;
Wx - момент сопротивления изолированного полособульба;
Wx' -момент сопротивления полособульба с присоединенным пояском;
y0 -расстояние от центра тяжести.
Примечание.Для профиля номер 1455 уклон внутренних граней полок должен быть не более 15.
(Измененная редакция, Изм. №4).
1.2. Размеры полособульбов, площадь поперечного сечения, масса 1 м исправочные величины должны соответствовать указанным в табл. 1.
Таблица1
| номер профиля | h | b | s | r1; r2 | Площадь сечения, см2 | Теоретическая масса 1 м, кг | Справочная величина для осей | ||||||
| x-x | y-y | ||||||||||||
| мм | Ix, см4 | ix, см | Wx, см3 | Wx' см3 | y0, см | Iy, см4 | iy, см | ||||||
| 935 | 90 | 31,0 | 5,0 | 4,0 | 6,82 | 5,35 | 55,19 | 2,85 | 9,41 | 31,21 | 5,86 | 1,91 | 0,53 |
| 1035 | 100 | 35,5 | 5,5 | 4,5 | 8,53 | 6,69 | 84,81 | 3,15 | 12,89 | 44,06 | 6,58 | 3,23 | 0,62 |
| 1235 | 120 | 37,5 | 5,5 | 5,0 | 10,15 | 7,96 | 146,77 | 3,88 | 18,61 | 61,89 | 7,89 | 4,16 | 0,64 |
| 1446 | 140 | 42,0 | 6,0 | 6,0 | 13,10 | 10,28 | 257,02 | 4,43 | 27,77 | 94,41 | 9,25 | 6,85 | 0,72 |
| 1447 | 140 | 43,5 | 7,5 | 6,0 | 15,20 | 11,93 | 300,51 | 4,45. | 33,60 | 104,64 | 8,94 | 7,88 | 0,72 |
| 1455 | 140 | 48,0 | 5,5 | 4,0; 6,0 | 11,85 | 9,30 | 309,81 | 5,11 | 32,48 | 87,77 | 9,54 | 7,51 | 0,80 |
| 1646 | 160 | 48,5 | 6,5 | 6,5 | 16,47 | 12,93 | 422,40 | 5,06 | 39,64 | 137,51 | 10,66 | 11,59 | 0,84 |
| 1658 | 160 | 50,0 | 8,0 | 6,5 | 18,87 | 14,81 | 488,39 | 5,09 | 47,33 | 150,60 | 10,32 | 13,06 | 0,83 |
| 1858 | 180 | 56,5 | 8,5 | 7,0 | 22,90 | 17,98 | 751,29 | 5,73 | 64,21 | 207,80 | 11,70 | 20,44 | 0,94 |
| 2068 | 200 | 60,4 | 8,4 | 8,0 | 26,06 | 20,46 | 1049,53 | 6,35 | 79,46 | 268,19 | 13,21 | 27,74 | 1,03 |
| 22610 | 220 | 68,0 | 10,0 | 8,5 | 33,14 | 26,01 | 1624,05 | 7,00 | 113,21 | 368,71 | 14,34 | 43,06 | 1,14 |
| 271010 | 270 | 102,0 | 10,0 | 6,0; 20,0 | 41,75 | 32,78 | 3163,03 | 8,70 | 176,15 | 589,24 | 17,96 | 114,15 | 1,65 |
| 30810 | 300 | 89,0 | 10,0 | 6,0; 25,0 | 51,00 | 40,03 | 4557,50 | 9,45 | 221,00 | 834,00 | 20,62 | 86,87 | 1,43 |
| 30812 | 300 | 91,0 | 12,0 | 6,0; 25,0 | 57,00 | 44,75 | 5165,00 | 9,53 | 258,00 | 893,00 | 20,00 | 98,27 | 1,41 |
Примечания:
1. Номер полособульба составлен из размеров hubs сантиметрах и s в миллиметрах (в целыхчислах).
2. Площадь поперечного сечения и справочныевеличины вычислены по номинальным размерам. При вычислении массы 1 мполособульба плотность стали принята равной 7,85 г/см3.
3. При вычислении Wx' площадь и толщина присоединенного пояска приняты равными полуторнойплощади и полуторной толщины полособульба.
4. Радиусы закругления, указанные на чертеже,даны для построения калибра валков и на полособульбе не проверяют.
(Измененная редакция, Изм. № 3).
5. (Исключено, Изм. № 3).
(Измененная редакция, Изм. № 4).
1.3. Уклон полки полособульба № 271010 должен быть 10°.
1.4. Размеры, площадь поперечного сечения и масса 1 м полособульбов, изготовленныхв сдвоенном виде, должны соответствовать указанным в табл. 2.
Таблица 2
| h | b | Средняя толщина полки на расстоянии | s | r1 | r2 | Площадь сечения, см2 | Теоретическая масса 1 м, кг | |
| мм | ||||||||
| 271010 | 550 | 102,0 | 16,0 | 10,0 | 6 | 20 | 84,5 | 67,67 |
| 30810 | 600 | 89,0 | 25,3 | 10,0 | 6 | 25 | 102,0 | 80,06 |
| 30812 | 600 | 91,0 | 25,3 | 12,0 | 6 | 25 | 114,0 | 89,50 |
Примечание. Построение полособульбов производится с использованиемсредней толщины полки в соответствии с табл. 2.
(Измененная редакция, Изм. № 3).
1.5. Предельные отклонения размеров полособульбов, изготавливаемых водинарном виде, должны соответствовать указанным в табл. 3.
Таблица3
| Предельное отклонение | Предельное смещение оси полки относительно стенки | Выпуклость или вогнутость наружной плоскости полки | |||||
| по ширине полки | по высоте полособульба | по толщине стенки при толщине | |||||
| до 5,5 вкл. | от 6 до 9 вкл. | от 10 и более | |||||
| 935-1035 | +0,4 -0,8 | ±1,5 | +0,4 -0,6 | - | - | 1,0 | +1,0 -0,5 |
| 1235-1658 | +0,5 -1,0 | ±2,0 | +0,4 -0,6 | +0,4 -0,6 | - | 1,5 | +1,5 -1,0 |
| 1858-22610 | +0,6 -2,2 | +2,5 -3,0 | - | +0,4 -0,6 | +0,4 -0,8 | 2,0 | +2,0 -1,0 |
Примечание. Для профиля 1455 предельное смещение оси полки относительно стенки недолжно превышать 2,5 мм.
(Измененная редакция, Изм. № 4).
1.6. Предельные отклонения размеров полособульбов, изготовляемых всдвоенном виде, должны соответствовать указанным в табл. 4.
Таблица4
мм
| Предельное отклонение | Предельное смещение оси полки относительно стенки | Выпуклость или вогнутость наружной плоскости полки | |||
| по ширине полки | по высоте полособульба | по толщине стенки | |||
| 271010 | ±2,5 | ±5 | +0,5 -1,0 | 2,5 | +2,0 -1,0 |
| 30810 30812. | +2,5 -3.5 | +0.8 -1,0 | |||
(Измененная редакция, Изм. № 2, 3).
1.7. Предельные отклонения оттеоретической массы партии не должны превышать плюс 3 минус 5%.
1.8. Полособульбы могутизготовляться всех номеров только с плюсовыми или только с минусовымипредельными отклонениями по высоте или предельными отклонениями по массе.
1.9. Притупление угловнижнего торца стенки не должно превышать 0,3 от толщины стенки. Величина егообеспечивается технологией изготовления и на готовом полособульбе непроверяется.
1.7-1.9. (Измененнаяредакция, Изм. № 3).
1.10. Неперпендикулярностьнаружной грани полки относительно плоскости стенки не должна выводить высотуполособульба за предельные отклонения.
1.11. Для полособульбов,изготовляемых в сдвоенном виде, неперпендикулярность наружной плоскости полкиотносительно плоскости стенки не должна превышать 1,5%.
1.12. Кривизна стенки повысоте полособульба не должна превышать 0,2 от толщины при изготовленииполособульбов в одинарном виде и 0,4 - в сдвоенном виде.
1.13. Изменение уклона полкидопускается в пределах ±2°. Величина его обеспечивается технологиейизготовления и на готовом полособульбе не контролируется.
1.14. Полособульбыизготовляют длиной от 4 до 20 м:
мерной длины;
кратной мерной длины;
немерной длины
от 4 до 12м - дляполособульбов № 935-1035;
от 4 до 20 м - для полособульбов№ 1235-22610; № 271010-30812, ограниченной длины в пределах немерной.
(Измененная редакция, Изм. №3, 4).
1.14.1. Длина полособульбаоговаривается в заказе.
1.14.2-1.15. (Исключены,Изм. № 3).
1.16. Предельные отклоненияпо длине полособульба мерной или кратной мерной длины не должны превышать:
+40 мм - при длинеполособульба до 8 м;
+60 мм - при длинеполособульба св. 8 до 12 м;
+80 мм - при длинеполособульба св. 12 м.
По требованию потребителяпредельные отклонения по длине должны быть +5 мм на каждый 1 м длины, но неболее +80 мм при длине полособульба свыше 8 м.
(Измененная редакция, Изм. №3).
1.17. Смятие концов недолжно выводить полособульб за предельные отклонения по длине.
(Измененная редакция, Изм. №3).
1.18. Кривизна полособульбовв плоскостях стенки и полки I класса не должна превышать 0,3 % измеряемойдлины, II класса - 0,6 % измеряемой длины.
(Измененная редакция, Изм. № 3, 4).
1.19. Волнистость стенкиодного знака не должна превышать 3 мм на 1 м для полособульбов, изготовленных водинарном виде, и 5 мм на 1 м - в сдвоенном виде.
1.20. Контроль размеров,кривизны полособульбов в плоскостях стенки и полки производят на расстоянии неменее 500 мм от торцов полособульбов.
(Введен дополнительно, Изм.№ 4).
Разделы 2-5. (Исключены, Изм.№ 4).
