Стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 град. С.
| Обозначение: | ГОСТ 9065-75* |
| Название рус.: | Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 9065-69 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1976 |
| Утвержден: | Госстандарт СССР (28.03.1975) |
| Опубликован: | Издательство стандартов № 1987 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9065-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ Типы и основные размеры Washers for flanged connections with medium temperature from 0 to 650°С. Types and main dimensions | ГОСТ Взамен |
Постановлением Государственного комитета стандартовСовета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срокдействия продлен
до 01.01.96
Несоблюдениестандарта преследуется по закону
1. Настоящий стандартраспространяется на шайбы подкладные для фланцевых соединений паровых и газовыхтурбин, паровых котлов, трубопроводов и соединительных частей, арматуры,приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяетсяна фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, сусловным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. №1).

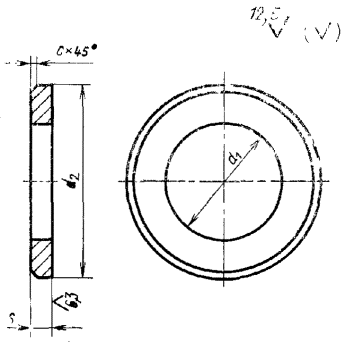

2. Размеры шайб должнысоответствовать указанным на чертеже и в таблице.
мм
| 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| Внутренний диаметр d1 (пред откл. по Н12) | 11 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
| Наружный диаметр d2 (пред. откл. по h14) | 18 | 24 | 30 | 37 | 34 | 44 | 50 | 56 | 66 | 78 | 90 |
| Толщина шайбы s (пред. откл по h14) | 2,5 | 4 | 5 | 6 | 10 | ||||||
| Фаска с | 0,5 | 1,0 | 1,6 | 2,0 | |||||||
| Допускаемое смещение оси отверстия | 0,5 | 0,6 | 0,7 | ||||||||
Продолжение
мм
| Номинальный диаметр резьбы шпильки d | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 |
| Внутренний диаметр d1 (пред откл. по Н12) | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 |
| Наружный диаметр d2 (пред. откл. по h14) | 95 | 100 | 110 | 115 | 120 | 126 | 132 | 138 | 155 | 174 | 190 | 208 | 215 | 242 | 276 |
| Толщина шайбы s (пред. откл по h14) | 10 | 12 | 14 | 16 | |||||||||||
| Фаска с | 2,0 | 3,0 | 4,0 | ||||||||||||
| Допускаемое смещение оси отверстия | 0,8 | 0,9 | 1,0 | 1,2 | |||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки,по возможности не применять.
2. При изготовлении шайб методом штамповкипредельные отклонения по внутреннему диаметру - по H14, по наружному диаметру - по h14, толщине шайб - по стандартам на исходныйматериал.
3. Шайбы допускается изготовлятьбез фаски или со округлением кромок радиусом, равным размеру с.
Примерусловного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категорииIII, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ9065-75
(Измененная редакция, Изм. №1, 2).
3. Масса шайб приведена всправочном приложении1.
4. Технические требования -по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
| Номинальный диаметр резьбы шпильки, мм | Теоретическая масса 1000 шт. шайб, » кг | Номинальный диаметр (размер резьбы шпильки), мм | Теоретическая масса 1000 шт. шайб, » кг |
| 10 | 4,20 | 60 | 508,57 |
| 12 | 6,27 | 64 | 546,35 |
| 16 | 9,41 | 68 | 585,20 |
| 20 | 22,87 | 72 | 640,64 |
| 22 | 24,44 | 76 | 838,25 |
| 24 | 32,30 | во | 910,69 |
| 27 | 52,85 | 90 | 1177,18 |
| 30 | 66,99 | 100 | 1713,76 |
| 36 | 110,40 | 110 | 2031,47 |
| 42 | 156,52 | 120 | 2447,49 |
| 48 | 344,96 | 125 | 2595,48 |
| 52 | 376,31 | 140 | 3784,70 |
| 56 | 408,79 | 160 | 4921,30 |
(Измененная редакция, Изм. №1).
Приложение 2 справочное.(Исключено, Изм. № 2).
