ГОСТ 9064-75* «Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры»

Стандарт распространяется на гайки шестигранные и колпачковые для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 град. С.

Обозначение: ГОСТ 9064-75*
Название рус.: Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры
Статус: действующий
Заменяет собой: ГОСТ 9064-69
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1976
Утвержден: Госстандарт СССР (28.03.1975)
Опубликован: Издательство стандартов № 1987

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С

Типы и основные размеры

ГОСТ 9064-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С

Типы и основные размеры

Nuts for flanged connections with medium temperature from 0 to 650°C.

Types and main dimensions

ГОСТ
9064-75*

Взамен
ГОСТ 9064-69

Постановлением Государственного комитета стандартовСовета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен

с 01.01.76

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срокдействия продлен

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандартраспространяется на гайки шестигранные и колпачковые для фланцевых соединенийпаровых и газовых турбин, паровых котлов, трубопроводов и соединительныхчастей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0до 650°С.

Стандарт не распространяетсяна фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, сусловным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. №1).

2. Гайки должныизготовляться следующих типов:

А - гайка шестигранная дляфланцевых соединений корпусов цилиндров паровых и газовых турбин, трубопроводови соединительных частей, паровых котлов, арматуры, приборов, аппаратов ирезервуаров;

Б - гайка колпачковая дляфланцевых соединений корпусов цилиндров паровых и газовых турбин, стопорных ирегулирующих клапанов и других соединений паровых котлов, паровых и газовыхтурбин.

3. Размеры гаек должнысоответствовать указанным на черт. 1 и 2 и в таблице.

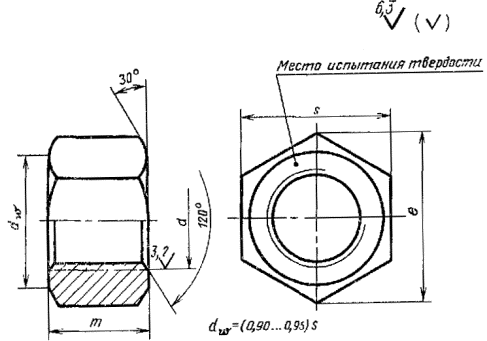

Тип А

Черт. 1

Тип Б

Черт. 2


мм

Номинальный диаметр резьбы d

10

12

16

20

(22)

24

(27)

30

36

42

48

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Шаг резьбы

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

-

-

-

-

-

-

-

-

-

мелкий

1,25

1,5

2,0

3,0

4,0

4,0 и 6,0

Размер «под ключ» для типа А

S

17

19

24

30

32

36

41

46

55

65

75

80

85

90

95

100

105

110

115

130

145

155

175

180

200

225

Пред. откл.

hl4

Hl5

Диаметр описанной окружности для типа А

е, не менее

18,8

21,0

26,7

33,5

35,6

40,3

45,9

51,4

61,7

73,1

84,5

90,4

96,0

102,0

107,5

113,5

118,0

124,0

130,0

147,0

163,0

180,0

195,5

203,5

229,0

263,0

Высота для типа А

Н

Пред. откл.

hl4

10

12

16

20

22

24

27

30

36

42

48

52

56

60

64

68

72

76

80

90

100

110

120

125

140

160

Предельное смещение оси отверстия относительно граней

-

0,4

0,5

0,6

0,7

0,8

0,87

1,00

1,15

Размер «под ключ» для типа Б

S

-

13

17

22

27

32

36

41

46

55

60

65

75

90

105

120

145

155

Пред. откл.

-

h12

H14

Наружный диаметр гайки D1 для типа Б

-

24

28

32

36

40

48

55

65

75

85

90

95

100

115

135

150

165

180

190

210

235

Диаметр описанной окружности е для типа Б

-

16,2

19,6

25.4

31,2

36,9

41,6

47,3

53,1

63,5

69,3

75,1

86,5

98

121

133

167

 179

Диаметр расположения резьбовых отверстий D4 для типа Б (исполнение 2)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

92

102

110

125

130

Диаметр проточки df для типа Б

-

13

17

20

23

25

28

31

37

43

49

53

57

61

66

70

74

78

82

92

102

112

122

127

142

162

Диаметр отверстия в головке d2

-

-

-

8

12

15

75

для типа Б (исполнение 2)

-

-

-

-

-

-

-

26

32

37

43

48

62

75

85

100

105

Продолжение

мм

Номинальный диаметр резьбы d

10

12

16

20

(22)

24

27

30

36

42

48

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Шаг резьбы

крупный

1,5

1,75

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

-

-

-

-

-

-

-

-

-

-

мелкий

1,25

1,5

2,0

3,0

4,0

4,0 и 6,0

Диаметр резьбового отверстия d3 для типа Б (исполнение 3)

-

-

-

-

-

-

-

-

-

М16

М36

М48

Глубина осевого отверстия 1 для типа Б

-

21

26

32

36

40

43

49

56

64

70

76

81

88

90

96

100

104

116

126

136

146

168

192

Высота головки 10 для типа Б

-

10

12

16

18

20

25

30

35

45

50

60

70

80

Высота гайки l1 для типа Б

-

35

40

50

55

65

70

75

80

95

105

112

130

135

145

150

155

160

165

190

205

225

240

275

310

Длина резьбы в осевом отверстии l2 Для типа Б (исполнение 3)

-

-

-

-

-

-

-

-

-

34

58

Размеры проточки f1 для типа Б

-

По ГОСТ 10549-63

Высота проточки осевого отверстия n для типа Б

-

2

3

4

Фаска с для типа Б

-

2

3

6

Примечания:

1. Гайки с размерами, заключенными в скобках,по возможности не применять.

2. Неуказанные предельные отклонения размеров:Н14, hl4, ±  по ГОСТ 25670-83.

3. Допускается изготовление гаек типа Б безрасточки осевого отверстия п с фаской.

4. Допускается увеличение размера проточки f1 до 35 мм для гаек свыше М72 с соответствующим увеличением высоты гайки.При изготовлении проточки типа короткая по ГОСТ 10549-80 допускается уменьшениеобщей высоты гайки l1 и глубины осевого отверстия I посравнению с таблицей, но не более 10 мм.

5. Допускается в основании гаек типа Бвыполнять площадки или канавки для стопорения.

6. Допускается для гаек типа А, изготовляемыхковкой, предельные отклонения для размера «под ключ» по hl6.


Примерыусловных обозначений

Гайки типа А, диаметромрезьбы 12 мм с крупным шагом резьбы 1,75 мм с полем допуска 6Н, из углеродистойстали 35, категории III, с покрытием 02 толщиной 6 мкм:

Гайка AM12-6H.35.III.026ГОСТ 9064-75

То же, типа Б, исполнения 2,диаметром резьбы 48 мм, с мелким шагом резьбы 3 мм, с толем допуска 6Н, изстали марки ЭП182 вакуумно-дугового переплава, категории IV, группы качества 3,без покрытия:

Гайка Б2М48´З-6Н.ЭП182-ВД.IV.ЗГОСТ 9064-75

(Измененная редакция, Изм. №1, 2).

4. Резьба метрическая - поГОСТ 24705-81.

(Измененная редакция, Изм. №2).

5. Масса гаек приведена всправочном приложении1.

6. Технические требования -по ГОСТ 20700-75.

7. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Номинальный диаметр резьбы d, мм

Масса, кг, w гаек типов

А

Б

Исполнение 1

Исполнение 2

исполнение 3

10

0,014

-

-

-

12

0,019

0,083

-

-

16

0,039

0,118

-

-

20

0,077

0,203

0,21

-

(22)

0,093

0,290

0,31

-

24

0,133

0,412

0,43

-

(27)

0,194

0,670

-

-

30

0,277

0,680

0,72

-

36

0,446

0,960

0,92

-

42

0,777

1,610

1,48

1,66

48

1,197

2,380

2,25

2,44

(52)

1,420

2,940

2,84

3,01

56

1,668

3,374

2,95

3,29

(60)

2,080

3,929

4,15

4,67

64

2,310

4,591

4,17

4,81

(68)

2,740

5,318

-

-

72

3,005

8,166

7,41

8,11

(76)

3,53

8,741

7,38

7,88

80

4,02

8,546

7,20

7,72

90

5,82

12,551

11,60

12,92

100

8,09

16,960

15,20

17,46

110

9,71

22,359

20,39

22,96

(120)

13,42

27,503

25,69

28,46

125

15,42

29,545

-

-

140

21,06

44,147

40,11

45,11

160

29,66

52,773

55,83

61,43

Примечание. Для гаек типа Б, исполнения2, диаметром до М36 значения массы даны по d2=8 мм.

Приложение 2 справочное. (Исключено,Изм. № 2).
