СЕТКИ СВАРНЫЕ
ДЛЯ ЖЕЛЕЗОБЕТОННЫХ
КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8478-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Срок действия с 01.01.83
до 01.01.94

Настоящийстандарт распространяется на сварные рулонные сетки изготовляемые из арматурнойпроволоки, расположенной в двух взаимно перпендикулярных направлениях исоединенной в местах пересечения контактной точечной сваркой, и предназначенныедля армирования железобетонных конструкций.

Настоящийстандарт не распространяется на сварные сетки для армирования армоцементныхконструкций.

(Измененнаяредакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1а. Сетки поточности размеров изготовляют:

нормальнойточности;

повышеннойточности - П.

(Введендополнительно, Изм. № 1).

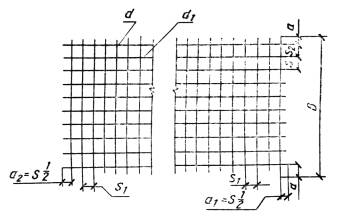

1.1. Ширинасеток b, диаметрпродольных стержней d,диаметр поперечных стержней d₁, основной шаг продольных стержней S, основной шагпоперечных стержней S₁,доборный шаг продольных стержней S₂, свободные концы продольных стержней а₁и а₂ и свободные концы поперечных стержней а должнысоответствовать указанным на чертеже и табл. 1и 2.

Таблица 1

Размеры,мм

Таблица 2

Расположениепродольных стержней по ширине сетки

Примечание. Допускаемое отклонение поширине для сеток повышенной точности не должно быть более  мм.

(Измененная редакция, Изм. № 1).

1.2, 1.3. (Исключены, Изм. № 1).

1.4. Сеткиизготовляют с поперечными стержнями на всю их ширину (см, чертеж).

(Измененнаяредакция, Изм. № 1).

1.5,1.6(Исключены, Изм. № 1).

Примеры условного обозначения

Сеткирулонные, с нормальной точностью изготовления ячейки, шириной 2350 мм, спродольными и поперечными стержнями из проволоки класса Вр1, диаметром 5 мм,шагом 200 мм и выпусками продольных стержней а₁=а₂ипоперечных стержней а=25 мм:

5Вр12350           ГОСТ8478-81

То же, с повышенной точностью изготовленияячейки, шириной 2350 мм с продольными и поперечными стержнями из проволокикласса Бр1, диаметром 5 мм, шагом 200 мм и выпусками продольных стержней а₁=а₂ и поперечных стержней а=25 мм:

5ПВр12350        ГОСТ8478-81.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Сварные рулонные сетки должныизготовляться в соответствии с требованиями настоящего стандарта потехнологическому регламенту, утвержденному в установленном порядке, из низкоуглеродистой проволокикласса Вр1 диаметром 5 мм по ГОСТ6727-80.

2.2. Стержни всетках должны быть прямолинейны. Допускаемые отклонения от прямолинейностистержней на длине сетки, равной их шагу, за исключением плоскости сворачиваниясетки в рулон, не должны быть более:

4 % от размера ячейки для сеток повышеннойточности изготовления;

5 % от размераячейки для сеток нормальной точности изготовления.

Допускаемыеотклонения расстояний между крайними продольными стержнями не должны бытьболее:

±5 мм для сетокповышенной точности изготовления;

±10 мм длясеток нормальной точности изготовления.

Допускаемыеотклонения размеров ячеек не должны быть более ±5 мм для сеток повышеннойточности и ±10 мм для сеток нормальной точности.

Допускаемыеотклонения длины свободных концов поперечных стержней не должны быть более ±5мм для сеток повышенной точности и ± 10 мм для сеток нормальной точности.

2.1; 2.2.(Измененная редакция, Изм. № 1).

2.3.Крестообразные соединения стержней в местах их пересечения выполняются контактнойточечной сваркой по ГОСТ 14098-85.

2.4. В сеткахдолжны быть сварены все пересечения стержней.

Допускаютсянесваренные пересечения на 1 м длины сетки в количестве, которое не должно бытьболее:

двух - для сетокповышенной точности изготовления;

четырех - длясеток нормальной точности изготовления.

Два крайнихстержня по периметру сетки должны быть сварены во всех пересечениях.

(Измененнаяредакция, Изм. № 1).

2.5(Исключен, Изм. № 1).

2.6. Прочностьсварных крестообразных соединений на срез не нормируется.

2.7. Разрывноеусилие стержней в местах сварки при испытании на растяжение должно быть неменее значений, указанных в ГОСТ10922-90.

2.8. Величинаосадки стержней в крестообразных соединениях должна быть не менее 0,8 мм и неболее 2,5 мм.

2.6-2.8.(Измененная редакция, Изм. № 1).

2.9. Каждыйрулон должен состоять из одного отрезка. В партии допускается 10 % рулонов,состоящих из двух отрезков.

2.10. Массарулона сетки должна быть 400 - 1300 кг. При транспортировании сеток в открытыхтранспортных средствах масса рулонов должна быть 900 - 1300 кг. Допускаетсямасса рулона 400 - 900 кг в количестве 10 % от общей партии.

Притранспортировании сеток в крытых вагонах масса рулона должна быть 400 - 500 кг.

(Измененнаяредакция, Изм. № 1).

2.11.Расчетные  характеристики сетокприведены в справочном приложении.

(Введендополнительно, Изм. № 1).

3. ПРАВИЛА ПРИЕМКИ

3.1. Сетки предъявляютсяк приемке партиями. Партия должна состоять из сеток одной марки, одной сменывыработки и оформлена одним документом о качестве, содержащим:

наименование итоварный знак предприятия-изготовителя;

условноеобозначение сетки;

массу неттопартии;

количестворулонов; результаты проведенных испытаний.

3.2. Дляпроверки качества сеток от партии отбирают один рулон. В каждом отобранномрулоне проверяют:

диаметрпродольных и поперечных стержней;

ширину сетки втрех местах по крайним продольным стержням и размерам выпусков поперечныхстержней;

шаг продольныхи поперечных стержней в трех различных ячейках;

длину пятисвободных концов поперечных стержней;

прямолинейностьпоперечных стержней в трех различных ячейках;

наличие сваркив крестообразных соединениях;

величинуосадки стержней в трех крестообразных соединениях;

временноесопротивление разрыву проволоки в местах сварки

стержней неменее чем на трех образцах.

3.1; 3.2.(Измененная редакция, Изм. № 1).

3.3. Приполучении неудовлетворительных результатов проверки хотя бы по одному изпоказателей по нему проводят повторную проверку на удвоенной выборке.

Результатыповторной проверки распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Наличиесварки в крестообразных соединениях проверяют внешним осмотром наружного виткасетки.

4.2. Ширину b вычисляют с точностьюдо 1 мм по формуле

b=b₁+2d+2a,

где b₁ - расстояние в свету между продольными крайними стержнями,определенное с помощью мерной рейки с упорами;

d - диаметр проволоки в плоскости сетки,измеренный штангенциркулем;

а -длина свободных концов от торца поперечного стержня до поверхности продольногостержня.

Шаг продольныхи поперечных стержней замеряют в свету штангенциркулем, а прямолинейностьстержней и длину свободных концов проверяют измерительной линейкой иштангенциркулем.

Средстваизмерения должны отвечать требованиям ГОСТ8.002-86 и ГОСТ 8.326-89.

4.3. Проверкуразрывного усилия стержня в местах сварки проводят по ГОСТ 10922-90.

4.4. Величину осадки проволоки вкрестообразных соединениях определяют по ГОСТ14098-85 штангенциркулем с точностью до 0,1 мм.

Разд. 4. (Измененная редакция, Изм. № 1).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ
И ХРАНЕНИЕ

5.1. Каждый рулон сетки должен быть увязанмягкой проволокой не менее чем в трех местах.

5.2. К каждомурулону сетки должен быть прикреплен металлический или фанерный ярлык, накотором указывают:

товарный знакили наименование и товарный знак предприятия-изготовителя;

условноеобозначение сетки;

массу рулона вт;

номер партии.

5.3. Транспортная маркировка должна содержатьосновные, дополнительные и информационные надписи по ГОСТ 14192-77.

5.4. Сетки транспортируют железнодорожным иавтомобильным транспортом в соответствии с правилами  перевозок грузов, действующими на транспорте данного вида итехническими условиями погрузки и крепления грузов, утвержденными Министерствомпутей сообщения СССР. Транспортирование по железной дороге проводитсяповагонными или мелкими отправками в открытых и крытых вагонах.

Загрузка и выгрузка должна осуществлятьсямеханизированным способом: в открытых вагонах, кранами грузоподъемностью нениже 3 т, в крытых вагонах автопогрузчиками грузоподъемностью не ниже 0,5 т.

При мелкихотправках в крытых вагонах  партиями неболее 10 т для предохранения транспортных средств и грузов от механическихповреждений рулоны  сеток и их торцыдолжны  быть обернуты бумагой по ГОСТ 8828-89 и упаковочной тканью поГОСТ 5530-81 или другими упаковочными материалами, не ухудшающими качестваупаковки.

5.5. Сетки должны храниться на закрытыхскладах и складироваться не более чем в три яруса.

5.2 - 5.5. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

Расчетные характеристики сеток

(Введенодополнительно, Изм. № 1).
