ГОСТ 7787-81* «Болты шинные класса точности С. Конструкция и размеры»

БОЛТЫ ШИННЫЕ
КЛАССА ТОЧНОСТИ С

ГОСТ 7787-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

Постановлением Государственногокомитета СССР по стандартам от 15 января 1981 г. № 3 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением ГосстандартаСССР от 23.06.86 № 1642 срок действия продлен

до01.01.97

Несоблюдение стандартапреследуется по закону

1. Настоящий стандарт распространяется на болты шинные классаточности С с номинальным диаметром резьбы 10 мм.

(Измененная редакция, Изм. № 1).

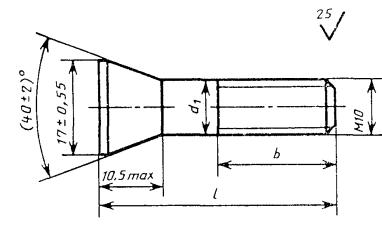

2. Конструкция иразмеры болтов должны соответствовать указанным на чертеже и в таблице.

Таблица 1

мм

Примерусловного обозначенияболта с диаметром резьбы d = 10 мм, длиной l = 60 мм, скрупным шагом резьбы, с полем допуска 8g, класса прочности 4.8:

Болт М10´60 ГОСТ 7787-81

3. Резьба - по ГОСТ24705-81 , шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ27148-86 . Концы болтов - но ГОСТ 12414-66.

2, 3. (Измененная редакция, Изм. № 1. 2).

3а. Допуски и методы контроля размеров и отклонений формы ирасположения поверхностей - по ГОСТ1759.1-82 .

По согласованию междуизготовителем и потребителем допускается изготовлять болты с полем допускарезьбы 6е.

3б. Дефекты поверхности и методы контроля - по ГОСТ1759.2-82 .

3а, 3б. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d₁ примерно равен среднему диаметру резьбы или равен номинальномудиаметру резьбы.

5. Технические требования - по ГОСТ1759.0-87 .

Механические свойства болтовдолжны соответствовать классу прочности 4.8.

Болты изготовляют без покрытия.

(Измененная редакция, Изм. № 1).

6. Теоретическая масса болта указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное
