Стандарт распространяется на горячекатаные и гнутые профили, предназначенные для изготовления оконных и фонарных переплетов и оконных панелей промышленных зданий.
| Обозначение: | ГОСТ 7511-73* |
| Название рус.: | Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий. Технические условия |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 7511-58 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1975 |
| Разработан: | Министерство черной металлургии СССР |
| Утвержден: | Госстандарт СССР (29.06.1973) |
| Опубликован: | Издательство стандартов № 1991<br>ИПК Издательство стандартов № 2003 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| ПРОФИЛИ СТАЛЬНЫЕ ДЛЯ ОКОННЫХ И ФОНАРНЫХ Технические условия Steel sections for window and lantern transoms and window panels of industrial buildings. Specifications | ГОСТ Взамен |
ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 29 июня 1973 г. №1644 дата введения установлена
01.01.75
Ограничение срока действия снято по протоколу № 4-93Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС4-94)
Настоящий стандартраспространяется на горячекатаные и гнутые профили, предназначенные дляизготовления оконных и фонарных переплетов и оконных панелей промышленныхзданий.
(Измененная редакция, Изм. №1, 2).
1.1а. По точностипрофилирования гнутые профили изготовляют: А - высокой точности; В - обычной точности.
(Введен дополнительно, Изм.№ 2).
1.1. Размеры и форма сеченийгорячекатаных профилей № 1; 5; 6 должны соответствовать указанным на черт. 1, 5, 6.

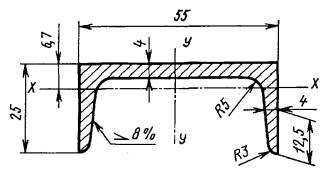

Профиль № 1
Черт. 1
Профиль № 5
Черт. 5*
___________
* Черт. 2-4. (Исключены,Изм. № 1).

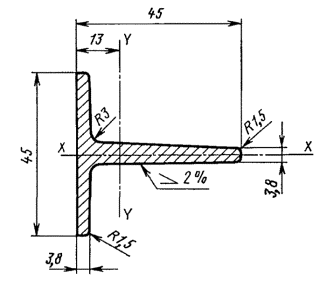

Профиль № 6
Черт. 6
1.2. Предельные отклоненияразмеров, площадь поперечного сечения, масса 1 м и справочные значения моментовинерции и сопротивления горячекатаных профилей должны соответствовать указаннымв табл. 1.
Таблица 1
| Предельное отклонение размеров профилей, мм | Площадь сечения, см2 | Масса 1 м, кг | Справочное значение моментов инерции и сопротивления | ||||||
| Высота | Толщина | Ширина | х-х | у-у | |||||
| Ix, см4 | Wx, см3 | Iу, см4 | Wr, см3 | ||||||
| 1 | ±1,5 | +0,3 -0,5 | ± 1,0 | 3,88 | 3,05 | 1,78 | 0,97 | 16,39 | 5,95 |
| 5 | + 1,0 | 3,63 | 2,85 | 2,88 | 1,28 | 6,69 | 2,09 | ||
| 6 | 2,42 | 1,90 | 1,17 | 0,67 | 2,66 | 1,07 | |||
Условныеобозначения к табл. 1 и 2:
W - момент сопротивления;
I - момент инерции.
Пример условного обозначения профиля № 5:
Профиль № 5 ГОСТ 7511-73
1.3. Смещение стенокотносительно полок профилей № 5 и 6 не должно превышать предельных отклоненийпо ширине полки.
1.1 - 1.3. (Измененнаяредакция, Изм. № 1).
1.4. Уклон наружной граникаждой полки для профиля № 1 не должен превышать 1,5 %; кривизна стенки повысоте сечения - 0,6 мм; притупление наружных кромок полок - 1,2 мм.
1.5. Размеры и форма сеченийгнутых профилей должны соответствовать указанным на черт. 7, 8, 10 и 12.
1.6. Предельные отклоненияразмеров, площадь поперечного сечения, масса 1 м и справочные значения моментовинерции и сопротивления гнутых профилей № 7, 8 и 10 должны соответствоватьуказанным в табл. 2 и на черт. 7, 8 и 10.
Таблица 2
| Размер и предельное отклонение, мм | Площадь сечения, см2 | Масса 1 м, кг | Справочное значение моментов инерции и сопротивления | |||||
| обычной точности | высокой точности | х-х | у-у | |||||
| Ix, см4 | Wx, см3 | Iу, см4 | Wr, см3 | |||||
| 7 | - - | 35 ± 1,0 50 ± 1,0 | 2,60 | 2,04 | 6,77 | 2,01 | 2,81 | 1,07 |
| 8 | 10 ± 1,0 70 ± 2,0 | 10 ± 1,0 70 ± 1,5 | 5,52 | 4,33 | 40,45 | 7,38 | 21,96 | 4,52 |
| 10 |
80 ± 2,5 |
80 ± 1,5 | 4,66 | 3,66 | 5,60 | 2,15 | 68,50 | 9,63 |
Профиль № 7
Черт. 7

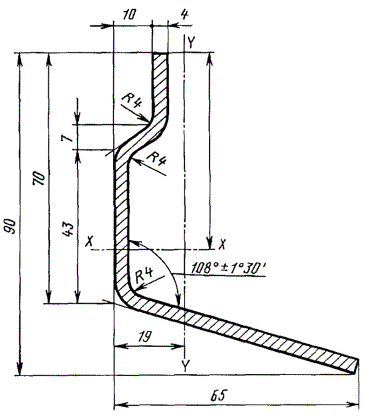

Профиль № 8
Черт. 8

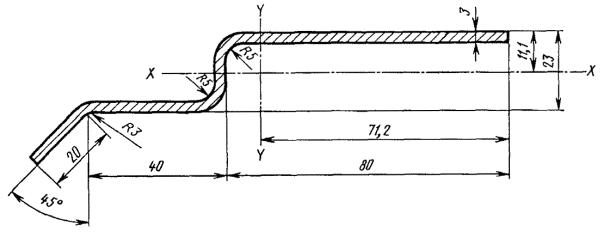

Профиль № 10
Черт. 10*
_____________
* Черт. 9. (Исключен,Изм. № 2).
1.5, 1.6. (Измененная редакция, Изм. № 2).
1.7. Предельные отклоненияразмеров, площадь поперечного сечения и масса 1 м гнутого профиля № 12 должнысоответствовать указанным в табл. 3 и на черт. 12.

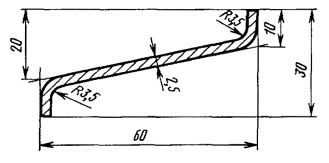

Профиль № 12
Черт. 12*
_____________
Черт. 11. (Исключен,Изм. № 2).
Таблица 3
| Размер и предельное отклонение, мм | Площадь сечения, см2 | Масса 1 м, кг | |
| 12 | 10 ± 1,0 | 2,0 | 1,57 |
(Измененная редакция, Изм. № 1, 2).
1.8. (Исключен, Изм. №2).
1.9. Площадь поперечногосечения, масса 1 м и справочные значения моментов инерции и сопротивленияпрофиля вычислены по номинальным размерам. При вычислении массы 1 м профиляплотность стали принята равной 7,85 г/см3.
1.10. Горячекатаные профили изготовляютсядлиной от 1,8 до 10 м, гнутые - от 4 до 12 м.
1.11. Профили изготовляются:
мерной длины;
кратной мерной длины;
немерной длины.
По соглашению сторондопускается изготовление профилей ограниченной длины в пределах немерной.
Длина горячекатаных профилей,порезанных на прессах, измеряется без учета смятой части.
(Измененная редакция, Изм. №1, 2).
1.12. При изготовлениипрофилей немерной длины допускается наличие остатка в количестве не более 10 %массы партии.
(Измененная редакция, Изм. №1).
1.13. Предельные отклоненияпо длине мерной и кратной мерной длины не должны превышать:
+40 мм для профилей длинойдо 7 м, +5 мм на каждый метр свыше 7м - для высокой точности порезки;
+80 мм - для профилей длинойсвыше 7 м - для обычной точности порезки.
(Измененная редакция, Изм. №1, 2).
2.1. Общие техническиетребования - по ГОСТ535-88 и ГОСТ 11474-76.
2.2. Профили должныизготовляться из стали марки Ст3кп с химическим составом и нормируемымипоказателями для горячекатаных профилей - 2 категории ГОСТ535-88, для гнутых профилей - 4 категории ГОСТ16523-97, 2 категории ГОСТ14637-89.
Допускается изготовлениепрофилей из стали других марок.
(Измененная редакция, Изм. №3).
2.3. Скручиваниегорячекатаных профилей не допускается.
2.4. Скручивание гнутыхпрофилей не должно превышать 1° на 1 м.
Общее скручивание гнутыхпрофилей не должно превышать произведения допустимого скручивания 1 м на длинупрофиля в метрах, но не более 10°.
2.5. Кривизна профилей на 1м не должна превышать:
2 мм - для горячекатаных;
1 мм - для гнутых.
2.6. Волнистость гнутыхпрофилей по кромкам не должна превышать 2 мм на 1 м.
3.1. Правила приемки - по ГОСТ535-88 и ГОСТ 11474-76.
3.2. (Исключен, Изм. №1).
4.1. Контроль размеровпоперечного сечения горячекатаных профилей производят на расстоянии 300 мм отторцов, гнутых профилей - на расстоянии 300 мм при поштучном профилировании и50 мм при непрерывном профилировании.
4.2-4.6. (Исключены, Изм.№ 1).

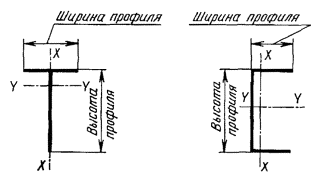

4.7. Схема измерения высотыи ширины профилей представлена на черт. 13.
(Измененная редакция, Изм. №1).
4.8. Методы испытаний - по ГОСТ535-88 и ГОСТ 11474-76.
4.9. Геометрические размерыи форму профилей проверяют при помощи измерительных инструментов по ГОСТ 162-90,ГОСТ 166-89,ГОСТ 427-75,ГОСТ5378-88, ГОСТ6507-90, ГОСТ 7502-98,ТУ 2-034-228-88.
Черт. 13
4.10. Размеры профилей, длякоторых не установлены предельные отклонения, на готовом профиле неконтролируют. Они обеспечиваются технологией изготовления.
Контроль толщины полок профиля№ 1 проводится по калибрам валков.
4.8-4.10. (Введеныдополнительно, Изм. № 1).
5.1. Упаковка, маркировка,транспортирование и хранение - по ГОСТ535-88 и ГОСТ 11474-76.
(Измененная редакция, Изм. №1).
5.2. (Исключен, Изм. №1).
