Настоящий стандарт распространяется на переводники для соединения между собой частей бурильной колонны и присоединения к ней инструмента, применяемого при бурении скважин, изготовляемые для нужд народного хозяйства и для экспорта.
| Обозначение: | ГОСТ 7360-82* |
| Название рус.: | Переводники для бурильных колонн. Технические условия |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 7360-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1983 |
| Разработан: | Министерство нефтяной промышленности |
| Утвержден: | Госстандарт СССР (29.01.1982) |
| Опубликован: | Издательство стандартов № 1982 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР
ПЕРЕВОДНИКИ
ДЛЯ БУРИЛЬНЫХ КОЛОНН
ТЕХНИЧЕСКИЕУСЛОВИЯ
ГОСТ7360-82
Е
ГОСУДАРСТВЕННЫЙ КОМИТЕТСССР ПО СТАНДАРТАМ
МОСКВА
РАЗРАБОТАН Министерством нефтяной промышленности
ИСПОЛНИТЕЛИ
В.Ф. Кузнецов; Д. Н. Полячек, канд. техн. наук(руководитель темы); В. Д. Шепелев (руководитель темы); В. С.Краснова; Л. Б. Милевская
ВНЕСЕНМинистерством нефтяной промышленности
Зам.министра В. И. Игревский
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 29 января 1982 г. № 383.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ПЕРЕВОДНИКИ ДЛЯ БУРИЛЬНЫХ КОЛОНН Технические условия Drill-stem subs. Technical conditions | ГОСТ Взамен |
Постановлением Государственного комитета СССР постандартам от 29 января 1982 г. № 383 срок действия установлен
с01.01.1983 г.
до 01.01.1988 г.
Настоящийстандарт распространяется на переводники для соединения между собой частейбурильной колонны и присоединения к ней инструмента, применяемого при бурениискважин, изготовляемые для нужд народного хозяйства и для экспорта.
1.1.Переводники должны изготовляться типов:
П- переходные;
М- муфтовые;
Н- ниппельные.
1.2.Переводники каждого типа должны изготовляться с правыми и левыми резьбамиисполнений:
1- цилиндрической конфигурации;
2- ступенчатой конфигурации.
1.3. Размеры переводников типа П должнысоответствовать указанным на черт. 1,2 и 3и в табл. 1;типа М указаны на черт. 4,5 и 7аи в табл. 2,типа Н - указанным на черт. 6и 7 и в табл. 2.
(Измененнаяредакция, Изм.№ 1).
1.4. Применяемость переводников приведена вприложении 1.
Взаимозаменяемостьрезьб, предусмотренных настоящим стандартом, и резьб по стандарту API 7 приведена в справочном приложении 2.
(Введендополнительно, Изм.№ 1).

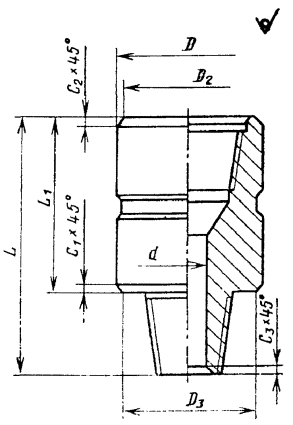

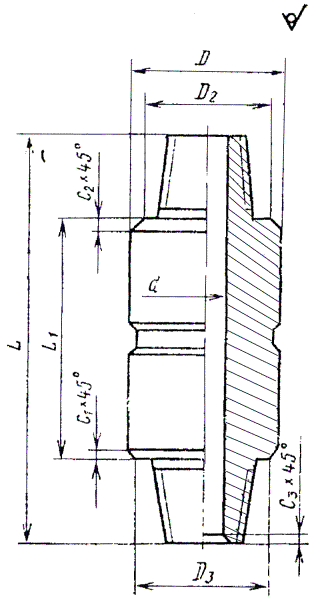

Черт.1

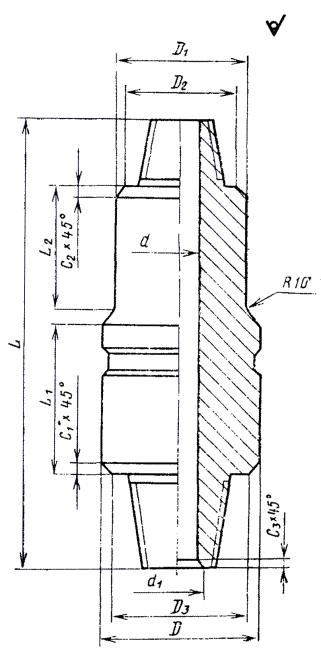

Черт.2

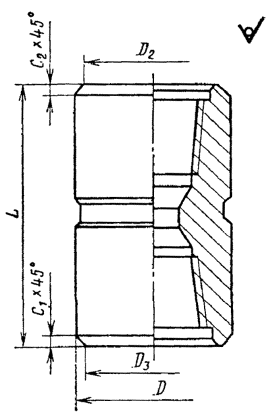

Черт.3

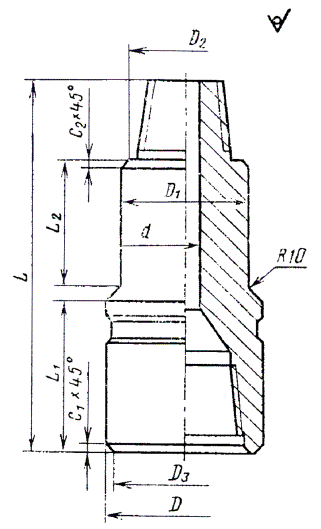

Черт.4

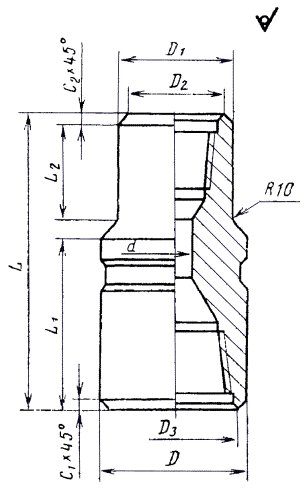

Черт. 5

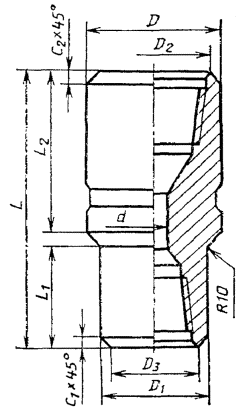

Черт. 6
Черт. 7

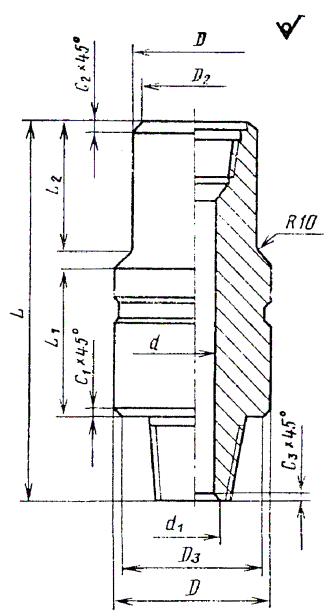

Черт. 7а
(Измененнаяредакция, Изм.№ 1).
Таблица 1
Размеры в мм
| Обозначение замковой резьбы | Номер чертежа | Общая длина L | Длина ступени | Размер фаски | Наружный диаметр переводника D (пред. откл. ±0,5) | Наружный диаметр ступени D1 (пред. откл. ±0,5) | Диаметр упорного торца и упорного уступа | Внутренний диаметр d (пред. откл. ±0,6) | Диаметр фаски ниппеля d*1 | Расчетная масса, кг | |||||||
| муфтовый конец | ниппельный конец | номин. | пред. откл. | L*1 | L2 (пред. откл. +5 -0) | с1 (пред. откл. ±0,25) | с2(пред. откл. ±0,25) | с3(пред. откл. ±0,30 | D*2 | D*3 | |||||||
| П-76/88 | З-76 | З-88 | 1 | 395 | +30 -10 | 300 | - | 2,25 |
|
| 113 | - | 91,0 | 108,5 | 38 | - | 21,9 |
| П-86/66 | З-86 | З-66 | 1 | 356 | 280 | - | 15,75 | 2,25 | - | 108 | - | 103,5 | 76,6 | 25 | - | 16,9 | |
| П-86/73 | З-86 | З-73 | 1 | 356 | 280 | - | 12,75 | 2,25 | - | 108 | - | 103,5 | 82,5 | 44 | - | 15,4 | |
| П-86/76 | З-86 | З-76 | 1 | 369 | 280 | - | 8,50 | 2,25 | - | 108 | - | 103,5 | 91,0 | 32 | - | 17,0 | |
| П-86/88 | З-86 | З-88 | 1 | 395 | 300 | - | 4,75 | 2,25 | - | 113 | - | 103,5 | 108,5 | 38 | - | 20,4 | |
| П-86/101 | З-86 | З-101 | 1 | 420 | 325 | - | 7,25 | 2,00 | 4,0 | 118 | - | 103,5 | 114,0 | 54 | 62 | 23,0 | |
| П-88/88 | З-88 | З-88 | 1 | 395 | +30 -10 | 300 | - | 2,25 | 2,25 | - | 113 | - | 108,5 | 108,5 | 38 | - | 20,7 |
| П-88/101 | З-88 | З-101 | 1 | 420 | 325 | - | 7,25 | 2,00 | 2,0 | 118 | - | 103,5 | 114,0 | 58 | 62 | 22,2 | |
| П-88/121 | З-88 | З-121 | 2 | 500 | +35 -5 | 203 | 178 | 2,75 | 2,25 | 11,0 | 146 | 113 | 108,5 | 140,5 | 58 | 80 | 37,8 |
| П-101/88 | З-101 | З-88 | 1 | 420 | +30 -10 | 325 | - | 2,00 | 7,25 | - | 118 | - | 114,0 | 103,5 | 38 | - | 23,5 |
| П-101/102 | З-101 | З-102 | 1 | 437 | 335 | - | 3,00 | 2,00 | 4,0 | 120 | - | 114,0 | 116,0 | 62 | 70 | 22,2 | |
| П-101/117 | З-101 | З-117 | 2 | 500 | +35 -5 | 203 | 178 | 2,00 | 2,75 | - | 140 | 118 | 114,0 | 134,5 | 58 | - | 34,8 |
| П-101/121 | З-101 | З-121 | 2 | 497 | 203 | 178 | 2,00 | 2,75 | 9,0 | 146 | 118 | 114,0 | 140,5 | 62 | 80 | 36,5 | |
| П-102/88 | З-102 | З-88 | 1 | 430 | +30 -10 | 335 | - | 2,00 | 8,25 | - | 120 | - | 116,0 | 103,5 | 38 | - | 24,0 |
| П-102/101 | З-102 | З-101 | 1 | 430 | 335 | - | 2,00 | 3,00 | - | 120 | - | 116,0 | 114,0 | 62 | - | 20,8 | |
| П-102/117 | З-102 | З-117 | 2 | 499 | +35 -5 | 203 | 178 | 2,75 | 2,00 | - | 140 | 120 | 116,0 | 134,5 | 58 | - | 34,5 |
| П-102/121 | З-102 | З-121 | 2 | 496 | 203 | 178 | 2,75 | 2,00 | - | 146 | 120 | 116,0 | 140,5 | 78 | - | 30,9 | |
| П-108/88 | З-108 | З-88 | 3 | 451 | 178 | 178 | 2,27 | 2,25 | - | 133 | 113 | 108,5 | 127,5 | 38 | - | 27,0 | |
| П-108/101 | З-108 | З-101 | 3 | 459 | 178 | 178 | 2,75 | 2,00 | - | 133 | 118 | 114,0 | 127,5 | 62 | - | 24,6 | |
| П-108/102 | З-108 | З-102 | 3 | 465 | 178 | 178 | 2,75 | 2,00 | - | 133 | 120 | 116,0 | 127,5 | 70 | - | 23,5 | |
| П-108/117 | З-108 | З-117 | 1 | 463 | +30 -10 | 355 | - | 6,25 | 2,75 | - | 140 | - | 127,5 | 134,5 | 58 | - | 35,5 |
| П-108/121 | З-108 | З-121 | 2 | 490 | +35 -5 | 203 | 178 | 2,75 | 2,75 | 4,0 | 146 | 133 | 127,5 | 140,5 | 72 | 80 | 35,0 |
| П-117/121 | З-117 | З-121 | 1 | 457 | +30 -10 | 355 | - | 5,75 | 2,75 | - | 146 | - | 134,5 | 140,5 | 78 | - | 33,5 |
| П-117/147 | З-117 | З-147 | 2 | 523 | +35 -5 | 203 | 178 | 3,75 | 2,75 | 11,5 | 178 | 140 | 134,5 | 170,5 | 78 | 101 | 55,8 |
| П-121/86 | З-121 | З-86 | 3 | 489 | + 35 -5 | 203 | 178 | 2,75 | 2,25 | - | 146 | 108 | 103,5 | 140,5 | 54 | - | 29,1 |
| П-121/101 | З-121 | З-101 | 3 | 490 | 203 | 178 | 2,75 | 2,00 | - | 146 | 118 | 114,0 | 140,5 | 62 | - | 31,0 | |
| П-121/102 | З-121 | З-102 | 3 | 496 | 203 | 178 | 2,75 | 2,00 | - | 146 | 120 | 116,0 | 140,5 | 70 | - | 29,5 | |
| П-121/108 | З-121 | З-108 | 3 | 502 | 203 | 178 | 2,75 | 2,75 | - | 146 | 133 | 127,5 | 140,5 | 72 | - | 33,0 | |
| П-121/121 | З-121 | З-121 | 1 | 457 | +30 -10 | 355 | - | 2,75 | 2,75 | - | 146 | - | 140,5 | 140,5 | 80 | - | 32,2 |
| П-121/122 | З-121 | З-122 | 1 | 469 | 355 | - | 2,75 | 2,75 | - | 146 | - | 140,5 | 140,5 | 80 | - | 33,3 | |
| П-121/133 | З-121 | З-133 | 1 | 484 | 370 | - | 7,25 | 2,25 | 7,5 | 155 | - | 140,5 | 150,5 | 80 | 95 | 42,6 | |
| П-121/147 | З-121 | З-147 | 2 | 524 | +35 -5 | 203 | 178 | 3,75 | 2,75 | 10,5 | 178 | 146 | 140,5 | 170,5 | 80 | 101 | 55,9 |
| П-121/161 | З-121 | З-161 | 2 | 537 | 203 | 178 | 2,50 | 2,75 | 20,0 | 203 | 146 | 140,5 | 180,0 | 80 | 120 | 73,2 | |
| П-122/101 | З-122 | З-101 | 3 | 490 | +35 -5 | 203 | 178 | 2,75 | 2,00 | - | 146 | 118 | 114,0 | 140,5 | 62 | - | 29,0 |
| П-122/102 | З-122 | З-102 | 3 | 496 | 203 | 178 | 2,75 | 2,00 | - | 146 | 120 | 116,0 | 140,5 | 70 | - | 28,0 | |
| П-122/108 | З-122 | З-108 | 3 | 502 | 203 | 178 | 2,75 | 2,75 | - | 146 | 133 | 127,5 | 140,5 | 72 | - | 31,8 | |
| П-122/117 | З-122 | З-117 | 1 | 463 | +30 -10 | 355 | - | 2,75 | 5,75 | - | 146 | - | 140,5 | 134,5 | 58 | - | 37,0 |
| П-122/121 | З-122 | З-121 | 1 | 457 | 355 | - | 2,75 | 2,75 | - | 146 | - | 140,5 | 140,5 | 80 | - | 31,0 | |
| П-122/133 | З-122 | З-133 | 1 | 484 | 370 | - | 7,25 | 2,25 | - | 155 | - | 140,5 | 150,5 | 95 | - | 35,6 | |
| П-122/147 | З-122 | З-147 | 2 | 524 | +35 -5 | 203 | 178 | 3,75 | 2,75 | 3,0 | 178 | 146 | 140,5 | 170,5 | 95 | 101 | 48,2 |
| П-133/101 | З-133 | З-101 | 3 | 495 | +35 -5 | 203 | 178 | 2,25 | 2,00 | - | 155 | 118 | 114,0 | 150,5 | 62 | - | 31,0 |
| П-133/108 | З-133 | З-108 | 3 | 506 | 203 | 178 | 2,25 | 2,75 | - | 155 | 133 | 127,5 | 150,5 | 72 | - | 33,9 | |
| П-133/117 | З-133 | З-117 | 3 | 497 | 203 | 178 | 2,25 | 2,75 | - | 155 | 140 | 134,5 | 150,5 | 58 | - | 40,0 | |
| П-133/121 | З-133 | З-121 | 1 | 482 | +30 -10 | 370 | - | 2,25 | 7,25 | - | 155 | - | 150,5 | 140,5 | 80 | - | 36,0 |
| П-133/122 | З-133 | З-122 | 1 | 484 | 370 | - | 2,25 | 7,25 | - | 155 | - | 150,5 | 140,5 | 82 | - | 37,0 | |
| П-133/140 | З-133 | З-140 | 1 | 510 | 390 | - | 10,75 | 3,75 | - | 172 | - | 150,5 | 160,5 | 70 | - | 59,0 | |
| П-133/147 | З-133 | З-147 | 2 | 520 | +35 -5 | 203 | 178 | 3,75 | 2,25 | - | 178 | 155 | 150,5 | 170,5 | 101 | - | 46,1 |
| П-133/152 | З-133 | З-152 | 2 | 529 | 203 | 178 | 5,50 | 2,25 | - | 197 | 155 | 150,5 | 186,0 | 89 | - | 63,0 | |
| П-133/161 | З-133 | З-161 | 2 | 532 | 203 | 178 | 2,50 | 2,25 | 7,5 | 203 | 155 | 150,5 | 180,0 | 105 | 120 | 61,1 | |
| П-147/121 | З-147 | З-121 | 3 | 516 | +35 -5 | 220 | 178 | 3,75 | 2,75 | - | 178 | 146 | 140,5 | 170,5 | 80 | - | 45,0 |
| П-147/122 | З-147 | З-122 | 3 | 528 | 220 | 178 | 3,75 | 2,75 | - | 178 | 146 | 140,5 | 170,5 | 82 | - | 45,0 | |
| П-147/133 | З-147 | З-133 | 3 | 524 | 220 | 178 | 3,75 | 2,25 | - | 178 | 155 | 150,5 | 170,5 | 95 | - | 44,0 | |
| П-147/140 | З-147 | З-140 | 1 | 510 | +30 -10 | 390 | - | 3,75 | 6,75 | - | 178 | - | 170,5 | 164,5 | 70 | - | 60,0 |
| П-147/147 | З-147 | З-147 | 1 | 517 | 390 | - | 3,75 | 3,75 | - | 178 | - | 170,5 | 170,5 | 101 | - | 51,0 | |
| П-147/152 | З-147 | З-152 | 1 | 517 | 390 | - | 13,25 | 5,50 | - | 197 | - | 170,5 | 186,5 | 89 | - | 74,0 | |
| П-147/161 | З-147 | З-161 | 1 | 517 | 390 | - | 7,25 | 2,50 | 9,5 | 185 | - | 170,5 | 180,0 | 101 | 120 | 60,0 | |
| П-147/171 | З-147 | З-171 | 2 | 521 | +35 -5 | 203 | 178 | 3,50 | 3,75 | 13,0 | 203 | 178 | 170,5 | 196,0 | 101 | 127 | 62,8 |
| П-152/121 | З-152 | З-121 | 3 | 526 | +35 -5 | 220 | 178 | 5,50 | 2,75 | - | 197 | 146 | 140,5 | 186,0 | 80 | - | 55,0 |
| П-152/147 | З-152 | З-147 | 1 | 517 | +30 -10 | 390 | - | 5,50 | 13,25 | - | 197 | - | 186,0 | 170,5 | 101 | - | 67,0 |
| П-152/171 | З-152 | З-171 | 1 | 517 | 390 | - | 8,50 | 3,50 | 2,5 | 203 | - | 186,0 | 196,0 | 122 | 127 | 67,4 | |
| П-161/147 | З-161 | З-147 | 1 | 517 | 390 | - | 2,50 | 7,25 | - | 185 | - | 180,0 | 170,5 | 101 | - | 53,0 | |
| П-161/171 | З-161 | З-171 | 2 | 538 | + 35 -5 | 220 | 178 | 5,50 | 3,50 | - | 229 | 203 | 196,0 | 218,0 | 127 | - | 81,3 |
| П-161/177 | З-161 | З-177 | 1 | 523 | +30 -10 | 390 | - | 5,00 | 14,50 | - | 225 | - | 196,0 | 215,0 | 102 | - | 97,3 |
| П-171/147 | З-171 | З-147 | 3 | 538 | + 35 -5 | 220 | 178 | 3,50 | 3,75 | - | 203 | 178 | 170,5 | 196,0 | 101 | - | 61,0 |
| П-171/171 | З-171 | З-171 | 1 | 517 | +30 -10 | 390 | - | 3,50 | 3,50 | - | 203 | - | 196,0 | 196,0 | 127 | - | 59,4 |
| П-171/177 | З-171 | З-177 | 1 | 523 | 390 | - | 7,00 | 5,50 | - | 229 | - | 218,0 | 215,0 | 101 | - | 99,0 | |
| П-171/201 | З-171 | З-201 | 2 | 518 | +35 -5 | 203 | 178 | 5,75 | 5,50 | - | 254 | 229 | 218,0 | 242,5 | 121 | - | 115,0 |
| П-177/171 | З-177 | З-171 | 1 | 517 | +30 -10 | 390 | - | 5,00 | 14,50 | 12,5 | 225 | - | 215,0 | 196,0 | 102 | 127 | 93,0 |
| П-201/177 | З-201 | З-177 | 1 | 533 | 400 | - | 19,50 | 5,75 | - | 254 | - | 242,5 | 215,0 | 101 | - | 118,2 | |
| П-201/201 | З-201 | З-201 | 1 | 537 | 400 | - | 5,75 | 5,75 | - | 254 | - | 242,5 | 242,5 | 120 | - | 121,9 | |
| П-76/76 | З-76 | З-76 | 1 | 369 | +30 -10 | 280 | - | 2,00 | 2,00 | - | 95 | - | 91,0 | 91,0 | 32 | - | 13,6 |
| П-88/76 | З-88 | З-76 | 1 | 389 | +35 -5 | 300 | - | 11,00 | 2,25 | - | 113 | - | 108,5 | 91,0 | 32 | - | 20,3 |
| П-101/76 | З-101 | З-76 | 3 | 482 | 203 | 178 | 2,00 | 2,00 | - | 118 | 95 | 91,0 | 114,0 | 32 | - | 22,2 | |
| П-117/117 | З-117 | З-117 | 1 | 463 | +30 -10 | 355 | - | 2,75 | 2,75 | - | 140 | - | 134,5 | 134,5 | 58 | - | 36,0 |
| П-121/88 | З-121 | З-88 | 3 | 493 | +35 -5 | 203 | 178 | 2,75 | 2,25 | - | 146 | 113 | 108,5 | 140,5 | 38 | - | 32,6 |
| П-121/117 | З-121 | З-117 | 1 | 463 | +30 -10 | 355 | - | 5,75 | 2,75 | - | 146 | - | 140,5 | 134,5 | 58 | - | 38,4 |
| П-147/117 | З-147 | З-117 | 3 | 525 | +35 -5 | 220 | 178 | 3,75 | 2,75 | - | 178 | 140 | 134,5 | 170,5 | 58 | - | 47,7 |
| П-152/152 | З-152 | З-152 | 1 | 517 | +30 -10 | 390 | - | 5,50 | 5,50 | - | 197 | - | 186,0 | 186,0 | 89 | - | 73,5 |
| П-171/121 | З-171 | З-121 | 3 | 529 | +35 -5 | 220 | 178 | 3,50 | 2,75 | - | 203 | 146 | 140,5 | 196,0 | 80 | - | 49,4 |
| П-171/133 | З-171 | З-133 | 3 | 536 | 220 | 178 | 3,50 | 2,25 | - | 203 | 155 | 150,5 | 196,0 | 95 | - | 48,9 | |
| П-171/152 | З-171 | З-152 | 1 | 517 | +30 -10 | 390 | - | 8,50 | 3,50 | - | 203 | - | 196,0 | 186,0 | 89 | - | 74,3 |
* Размеры для справок.
Примечание. В случаеиспользования бурильных труб с приваренными замками ЗП-162 допускаетсяизготовлять переводники П-121/133, 11-133/121, П-133/122, П-133/147, П-133/161и П-147/133 - с наружным диаметром D = 162 мм.
(Измененнаяредакция, Изм.№ 1).
Таблица2
Размеры в мм
| Обозначение замковой резьбы | Номер чертежа | Общая длина L | Длина ступени | Размер фаски | Наружный диаметр переводника D (пред. откл. ±0,5) | Наружный диаметр ступени D1 (пред. откл. ±0,5) | Диаметр упорного торца и упорного уступа | Внутренней диаметр d* (пред. откл. ±0,6) | Диаметр фаски ниппеля d*1 | Расчетная масса, кг | |||||||
| Верхний конец | Нижний конец | номин. | пред. откл. | L*1 | L2 (пред. откл. ±0,25) | с1 (пред. откл. ±0,25) | с2(пред. откл. ±0,25) | с3(пред. откл. ±0,25 | D*2 | D*3 | |||||||
| М-73/66 М-73/76 | З-73 З-73 | З-66 З-76 | 4 4 | 300 325 | +30 -10 | - - | - - | 4,75 1,65 | 1,75 6,25 | - - | 86 95 | - - | 82,5 82,5 | 76,5 91,7 | 36 44 | - - | 8,5 11,3 |
| М-86/76 | З-86 | З-76 | 7а | 363 | +35 -5 | 178 | 178 | 2,00 | 2,25 | - | 108 | 95 | 103,5 | 91,0 | 45 | - | 14,4 |
| М-86/88 М-88/88 М-101/88 | З-86 З-88 З-101 | З-88 З-88 З-88 | 4 4 4 | 325 325 325 | +30 -10 | - - | - - | 4,3 4,3 6,8 | 4,75 2,25 2,00 | - - - | 113 113 118 | - - - | 103,5 108,5 114,0 | 104,4 104,4 104,4 | 54 58 58 | - - - | 15,7 15,4 16,4 |
| М-108/88 | З-108 | З-88 | 7а | 366 | +35 -5 | 178 | 178 | 4,3 | 2,75 | - | 133 | 113 | 127,5 | 104,4 | 58 | - | 20,0 |
| М-117/117 | З-117 | З-117 | 4 | 355 | +30 -10 | - | - | 2,25 | 2,75 | - | 140 | - | 134,5 | 135,5 | 78 | - | 23,3 |
| М-121/88 | З-121 | З-88 | 7а | 398 | +35 -5 | 178 | 203 | 4,3 | 2,75 | - | 146 | 113 | 140,5 | 104,4 | 58 | - | 26,0 |
| М-121/117 М-121/121 М-133/117 | З-121 З-121 З-133 | З-117 З-121 З-117 | 4 4 4 | 355 355 385 | +30 -10 | - - - | - - - | 5,25 2,35 9,75 | 2,75 2,75 2,25 | - - - | 146 146 155 | - - - | 140,5 140,5 150,5 | 135,5 141,3 135,5 | 78 80 78 | - - - | 24,8 24,9 32,0 |
| М-147/117 М-147/121 | З-147 З-147 | З-117 З-121 | 7а 7а | 400 397 | +35 -5 | 178 178 | 203 203 | 2,25 2,75 | 3,75 2,35 | - - | 178 178 | 140 146 | 170,5 170,5 | 135,5 141,3 | 78 80 | - | 33,5 39,7 |
| М-147/147 | З-147 | З-147 | 4 | 400 | +30 -10 | - | - | 3,75 | 3,75 | - | 178 | - | 170,5 | 170,5 | 101 | - | 37,9 |
| М-147/152 | З-147 | З-152 | 5 | 391 | +35 -5 | 203 | 178 | 5,50 | 3,75 | - | 197 | 178 | 170,5 | 186,0 | 101 | - | 44,0 |
| М-147/171 | З-147 | З-171 | 5 | 436 | 220 | 203 | 3,50 | 3,75 | - | 203 | 178 | 170,5 | 196,0 | 101 | - | 50,0 | |
| М-161/152 | З-161 | З-152 | 4 | 400 | +30 -10 | - | - | 8,05 | 3,50 | - | 203 | - | 196,0 | 186,9 | 122 | - | 53,1 |
| М-161/177 | З-161 | З-177 | 4 | 400 | - | - | 5,00 | 14,50 | - | 225 | - | 196,0 | 215,0 | 102 | - | 71,7 | |
| М-171/152 | З-161 | З-152 | 4 | 400 | - | - | 21,05 | 5,50 | - | 229 | - | 218,0 | 186,9 | 122 | - | 77,8 | |
| М-171/171 | З-171 | З-171 | 4 | 415 | - | - | 3,50 | 3,50 | - | 203 | - | 196,0 | 196,0 | 127 | - | 47,1 | |
| М-171/177 | З-171 | З-177 | 4 | 415 | - | - | 7,00 | 5,50 | - | 229 | - | 218,0 | 215,0 | 101 | - | 76,9 | |
| М-201/152 | З-201 | З-152 | 7а | 469 | +35 -5 | 220 | 220 | 5,05 | 5,75 | - | 254 | 197 | 242,5 | 186,9 | 122 | - | 81,6 |
| М-201/177 | З-201 | З-177 | 4 | 420 | +30 -10 | - | - | 19,50 | 5,75 | - | 254 | - | 242,5 | 215,0 | 101 | - | 98,9 |
| М-147/171 | З-147 | З-171 | 6 | 707 | +30 -5 | 220 | 220 | 3,50 | 3,75 | 13,00 | 203 | 178 | 170,5 | 196,0 | 101 | 127 | 92,3 |
| Н-121/121 | З-121 | З-121 | 7 | 525 | +30 -10 | 321 | - | 2,75 | 2,75 | - | 146 | - | 140,5 | 140,5 | 80 | - | 36,0 |
| Н-147/147 | З-147 | З-147 | 7 | 550 | 296 | - | 3,75 | 3,75 | - | 178 | - | 170,5 | 170,5 | 101 | - | 51,0 | |
| Н-147/152 | З-147 | З-152 | 7 | 550 | 296 | - | 5,50 | 13,25 | 6,00 | 197 | - | 170,5 | 186,0 | 89 | 101 | 70,0 | |
| H-171/177 | З-171 | З-177 | 7 | 550 | 290 | - | 5,00 | 14,50 | 13,00 | 225 | - | 196,0 | 215,0 | 101 | 127 | 93,9 | |
| Н-171/201 | З-171 | З-201 | 6 | 671 | +35 -5 | 203 | 178 | 5,75 | 3,50 | 3,50 | 254 | 203 | 196,0 | 242,5 | 120 | 127 | 113,7 |
* Размеры длясправок.
(Измененнаяредакция, Изм.№ 1).
Пример условного обозначенияпереводника типа П с правой резьбой муфтового конца З-122 и ниппельного концаЗ-147:
ПереводникП-122/147 ГОСТ 7360-82
Тоже, двухниппельного переводника с левой резьбой ниппельных концов З-147 иЗ-171:
ПереводникН-147/171 Л ГОСТ 7360-82
Тоже типа П с правой резьбой муфтового конца З-133 и ниппельного конца З-122 длябурильных труб с замками ЗП-162:
ПереводникП-133/122 D= 162 ГОСТ 7360-82
Тоже для бурильных труб с замками ЗУК-155:
Переводник П-133/122 ГОСТ 7360-82
(Измененнаяредакция, Изм.№ 1).
2.2. Переводники должны изготовляться из сталимарки 40ХН по ГОСТ 4543-71 или из других сталей по физико-механическим свойствам не ниже, чем у марки40ХН.
Механическиесвойства готовых изделий должны соответствовать указанным ниже:
Временноесопротивление разрыву sв МПа (кгс/см2)не менее 882 (90)
Пределтекучести sт, МПа (кгс/мм2)не менее 735(75)
Относительноеудлинение d5, %, не менее 10
Относительноесужение y, % не менее 45
Ударнаявязкость KCV, Дж/м2 (кгс×гм/см2)не менее 685×103 (7).
Твердостьпо Бринеллю НВ 285... 341
Вырубка,заварка и заделка дефектных мест не допускается.
1,5мм - у переводников с резьбами ниппельного конца З-66; З-73; З-76; З-86; З-88;З-101; З-102; З-108; З-117; З-121; З-122; З-133;
2,0мм - у переводников с остальными резьбами.
2.5.Допуск соосности резьбы обоих концов переводника, измеренный в плоскостиупорного уступа ниппеля или упорного торца муфты, - не более 0,6 мм.
2.7.Допуск торцевого биения упорного торца муфты или упорного уступа ниппеля - неболее 0,1 мм.
Допускплоскостности на ширине упорного уступа ниппельного конца или упорного уступамуфтового конца не более 0,07 мм.
2.8.Все элементы резьбовых соединений переводников должны быть фосфатированы по ГОСТ9.301-78.

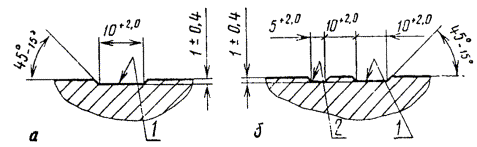

2.9.На наружной поверхности каждого переводника должен быть проточен поясок длямаркировки (черт. 8а).
Поясокна переводниках цилиндрического исполнения должен находиться посередине, а напереводниках ступенчатого исполнения - на ступени большого диаметра нарасстоянии 20 мм от переходной фаски.
Напереводниках с левыми резьбами, кроме маркировочного пояска, должен бытьпроточен опознавательный поясок (черт. 8б).
1 - маркировочный поясок; 2 - опознавательный поясок
Черт.8
2.11. Форма и размеры профиля замковой резьбы,размеры замковых соединений и требования к их изготовлению - по ГОСТ 5286-75 , а для резьб З-177 и З-201 - по ГОСТ 20692-75.
2.12. Величина натяга замковой резьбы ниппелей имуфт по ГОСТ 5286-75 ,а для резьб З-177 и З-201 - по ГОСТ 20692-75.
2.13. Ресурс переводников до первого ремонта -не менее 750 свинчиваний.
(Измененнаяредакция, Изм.№ 1).
3.1.Для проверки соответствия переводников требованиям настоящего стандартапредприятие-изготовитель должно проводить приемо-сдаточные и периодическиеиспытания.
3.2.При приемо-сдаточных испытаниях проверяют:
каждыйпереводник на соответствие требованиям пп. 1.3; 2.3; 2.4; 2.6 - 2.10; 2.12;
5% переводников на соответствие требованиям п. 2.1;
неменее двух переводников от партии на соответствие п. 2.2;
10% переводников от партии на соответствие п. 2.11.
3.3.Партия должна состоять из переводников одного типоразмера, прошедших одинаковыйрежим термообработки по одному сопроводительному документу.
3.4.При периодических испытаниях проверяется ресурс переводника (п. 2.13),качество покрытия резьбы и все другие показатели, установленные настоящимстандартом.
3.5.Периодические испытания должны проводиться не реже одного раза в три года, неменее чем на трех переводниках одного типоразмера, взятых от партии, прошедшейприемо-сдаточные испытания.
3.6.Механические свойства стали переводников должны проверяться на двух отобранныхот партии деталях одного типоразмера, прошедших термообработку по одинаковомурежиму.
Образцыдолжны вырезаться из замкового конца ниппеля для переводников типа М - из муфтызамкового соединения. Образцы должны вырезаться методом, не изменяющиммеханические свойства стали проверяемого изделия.
3.7.Порядок предъявления к приемке, порядок приемки продукции - по ГОСТ 5286-75.
3.8.При неудовлетворительных результатах приемо-сдаточных и периодических испытанийхотя бы по одному показателю следует проводить дополнительные испытания поэтому показателю на удвоенном количестве переводников, взятых из той же партии.
4.1.Испытания на растяжение - по ГОСТ 1497-84 на продольныхобразцах.
(Измененнаяредакция, Изм.№ 1).
4.2.Испытания на ударную вязкость - по ГОСТ9454-78.
4.3.Твердость должна проверяться по ГОСТ 9012-59.Твердость проверяют на наружной цилиндрической поверхности переводника в трехместах: на расстоянии 15 - 20 мм от пояска для маркировки и на этом жерасстоянии от торцов резьбовых соединений.
4.4.Отклонение от соосности резьб обоих концов проверяют следующим способом:проверяемый переводник одним концом свинчивают с контрольной оправкой, точноцентрированной в приспособлении (или на токарном станке), другим концомпереводник свинчивают со второй оправкой, шлифованная цилиндрическая часть которойдлиной 100 - 200 мм, соосна с нарезанной частью. Вращая деталь, определяютбиение второй оправки у торца детали и на конце оправки при помощи двухиндикаторов часового типа. Отклонение от соосности у торца определяют поиндикатору (отклонение от соосности равно половине величины биения). Перекососей на длине 1 м определяют из соотношения величины биения у торца переводникаи у конца оправки.
4.5.Отклонение от плоскостности должно проверяться по всей ширине упорныхповерхностей ниппелей и муфт с помощью универсального инструмента илиспециальных приборов.
Торцевоебиение в каждом ниппеле и в каждой муфте проверяется одновременно с проверкойрезьбы калибрами.
Торцевоебиение определяется как разность наибольшего и наименьшего расстояния междуизмерительной плоскостью калибра и упорными поверхностями ниппелей и муфт.
4.6.Качество покрытия на резьбе проверяется в трех равномерно расположенных точкахпо окружности нитки резьбы по ГОСТ9.302-79.
4.7.Контроль формы и размеров профиля резьбы и элементов замкового соединения итребования к изготовлению - по ГОСТ 5286-75.
5.1.На наружной цилиндрической поверхности маркировочного пояска каждогопереводника должна быть нанесена клеймами шрифтом ПО-6 или ПО-8 маркировка,содержащая:
товарныйзнак предприятия-изготовителя;
обозначениепереводника по настоящему стандарту;
датувыпуска (месяц и год);
надпись«Сделано в СССР» (для переводников, предназначенных на экспорт);
изображениегосударственного Знака качества по ГОСТ 1.9-67.
5.2.Консервация переводников - по ГОСТ9.014-78.
Срокдействия консервации - 3 года.
5.3.Резьбы переводников должны быть защищены колпаками для предохранения их отповреждения при транспортировании.
5.4.Переводники, предназначенные для экспорта, должны быть обернутыводонепроницаемой бумагой по ГОСТ 9569-79 в дваслоя.
5.5.Переводники должны быть упакованы в ящики по ГОСТ2991-85.
(Измененнаяредакция, Изм.№ 1).
5.6.Переводники, предназначенные для экспорта, должны быть упакованы в деревянныеящики по ГОСТ24634-81.
5.7.Транспортная тара должна маркироваться в соответствии с требованиями ГОСТ 14192-77 и заказа-нарядавнешнеторговой организации.
5.8.Каждая партия переводников, направляемая в один адрес, должна сопровождатьсядокументом, удостоверяющим соответствие их требованиям настоящего стандарта.
5.9.В сопроводительном документе должно быть указано:
наименованиепредприятия-изготовителя или товарный знак;
обозначениетипоразмера переводника по настоящему стандарту;
количествопереводников в партии;
результатыприемо-сдаточных испытаний;
датавыпуска.
5.10.На переводники, предназначенные для экспорта, товаросопроводительная документациядолжна соответствовать требованиям ГОСТ 6.37-79 и заказа-наряда внешнеторговойорганизации.
Сопроводительнаядокументация должна быть завернута в водонепроницаемую бумагу и упакована впакет из полиэтиленовой пленки по ГОСТ 10354-82, для странс тропическим климатом - в два пакета. Швы пакета должны быть заварены. Пакет ссопроводительной документацией должен быть вложен в тару с изделиями.
(Измененнаяредакция, Изм.№ 1).
5.11.Транспортирование переводников допускается любым видом транспорта.
5.12.Переводники, рассортированные по типоразмерам, должны храниться под навесом илив закрытых помещениях на стеллажах или уложенными в штабели.
6.1.Применяемость переводников, соединяющих части бурильных колонн, указана в рекомендуемом приложении.
7.1.Предприятие-изготовитель гарантирует соответствие переводников требованиямнастоящего стандарта при соблюдении условий хранения, транспортирования иэксплуатации.
Гарантийныйсрок эксплуатации переводников - 6 месяцев со дня ввода в эксплуатацию.
| Обозначение переводника | Соединяемая часть бурильной колонны | ||
| верхняя | нижняя | ||
| П-76/88 | ЗН-95 | УБТ, D = 108 мм | |
| П-86/66 | ЗШ-108 | Ловильный инструмент | |
| П-86/73 | ЗУ-86 | ||
| П-86/76 | УБТ, D = 108 мм | Турбобур, D = 104 мм | |
| П-86/88 | ЗШ-108 | Ловильный инструмент | |
| П-86/101 | УБТ, D = 108 мм | УБТ, D = 120 мм | |
| П-88/88 | ЗН-108 | УБТ, D = 108 мм | |
| П-88/101 | УБТ, D = 108 мм | Турбобур, D = 127 мм | |
| П-88/121 | ЗН-113 | УБТ, D = 146 мм | |
| П-101/88 | ЗШ-118 | Ловильный инструмент | |
| П-101/102 | |||
| П-101/117 | |||
| П-101/121 | УБТ, D = 146 мм Ловильный инструмент | ||
| П-102/88 | ЗУ-120 | ||
| П-102/101 | ЗУ-120 | Ловильный инструмент | |
| П-102/117 | Ловильный инструмент | ||
| П-102/121 | УБТ, D = 146 мм | ||
| П-108/88 | ЗШ-133 | Ловильный инструмент | |
| П-108/101 | ЗШ-118 | ||
| П-108/102 | Ловильный инструмент | ||
| П-108/117 | Ловильный инструмент | ||
| П-108/121 | УБТ, D = 146 мм | ||
| П-117/121 | Турбобур, D = 172; 195 мм | Долото, D = 190; 215 мм | |
| П-117/147 | ЗН-140 | УБТ, D = 178 мм | |
| П-121/86 | ЗШ-146 | ЗШ-108, ЗУ-108 | |
| П-121/101 | ЗШ-118 | ||
| П-121/102 | ЗУ-120 | ||
| П-121/108 | ЗШ-133 | ||
| П-121/121 | Ведущая бурильная труба | ЗШ-146 | |
| П-121/122 | ЗУ-146 | ||
| П-121/133 | ЗУ-155 | ||
| П-121/147 | УБТ, D = 146 мм | УБТ, D = 178 мм | |
| П-121/161 | УБТ, D = 146 мм | УБТ, D = 203 мм | |
| П-122/101 | ЗУ-146 | ЗШ-118 | |
| П-122/102 | ЗУ-120 | ||
| П-122/108 | ЗШ-133 | ||
| П-122/117 | Ловильный инструмент | ||
| П-122/121 | УБТ, D = 146 мм | ||
| П-122/133 | Ловильный инструмент | ||
| П-122/147 | УБТ, D = 178 мм | ||
| П-133/101 | ЗУ-155 | ЗШ-118 | |
| П-133/108 | ЗШ-133 | ||
| П-133/117 | Ловильный инструмент | ||
| П-133/121 | ЗШ-146 | ||
| П-133/122 | ЗУ-146 | ||
| П-133/140 | Ловильный инструмент | ||
| П-133/147 | УБТ, D = 178 мм | ||
| П-133/152 | ЗУ-155 | Ловильный инструмент | |
| П-133/161 | УБТ, D = 203 мм | ||
| П-147/121 | ЗШ-178 | ЗШ-146 | |
| П-147/122 | ЗУ-146 | ||
| П-147/133 | ЗУ-155 | ||
| П-147/140 | Ловильный инструмент | ||
| П-147/147 | Ведущая бурильная труба | ЗШ-178 | |
| П-147/152 | ЗШ-178 | Ловильный инструмент | |
| П-147/161 | ЗШ-178 | УБТ, D = 203 мм | |
| П-147/171 | УБТ, D = 178 мм | УБТ, D = 229 мм | |
| П-152/121 | Турбобур, D = 172; 195 мм | Долото, D = 245 мм | |
| П-152/147 | Турбобур, D = 215 мм | Долото, D = 245 мм | |
| П-152/171 | Электробур, D = 290 мм | Долото, D = 320 мм | |
| П-161/147 | УБТ, D = 203 мм | Турбобур, D = 215 мм | |
| П-161/171 | УБТ, D = 203 мм | УБТ, D = 229 мм | |
| П-161/177 | Долото, D = 445 мм | ||
| П-171/147 | ЗШ-103 | ЗШ-178 | |
| П-171/171 | УБТ, D = 229 мм | Электробур, D = 290 мм | |
| П-171/177 | Долото, D = 445 мм | ||
| П-171/201 | УБТ, D = 254 мм | ||
| П-177/171 | Электробур, D = 290 мм | ||
| П-201/177 | УБТ, D = 254 мм | Долото, D = 445 мм | |
| П-201/201 | D = 490 мм | ||
| М-73/66 | ЗУ-86 | Долото, D = 93 ¸ 112 мм | |
| М-86/76 | ЗШ-108 | Долото, D = 120 мм | |
| М-86/88 | УБТ, D = 108 мм | Долото, D = 132 ¸ 187 мм | |
| М-101/88 | УБТ, D = 120 мм | Долото, D = 132 ¸ 187 мм | |
| М-108/88 | УБТ, D = 133 мм | ||
| М-121/88 | УБТ, D = 146 мм | ||
| М-121/117 | УБТ, D = 146 мм | Долото, D = 190 мм | |
| М-147/117 | УБТ, D = 178 мм | Долото, D = 190 ¸228 мм | |
| М-147/152 | Долото, D = 245 ¸ 295 мм | ||
| М-161/152 | УБТ, D = 203 мм | ||
| М-161/177 | УБТ, D = 203 мм | Долото, D = 374 ¸ 470 мм | |
| М-171/152 | УБТ, D = 229 мм | Долото, D = 245 ¸295 мм | |
| М-171/117 | Долото, D = 374 ¸ 470 мм | ||
| М-201/152 | УБТ, D = 254; 273 мм | Долото, D = 269 ¸ 295 мм | |
| М-201/177 | УБТ, D=254; 273; 299 мм | Долото, D = 374; 470 мм | |
| H-121/121 | ЗШ-146 | Ловильный инструмент | |
| Н-147/147 | ЗШ-178 | ||
| Н-147/152 | |||
| Н-171/177 | Турбобур, D = 290 мм | Долото, D = 444,5 мм | |
| Н-171/201 | Турбобур, D = 290 мм | Долото, D = 490 мм | |
Примечание. В таблицеобозначены:
УБТ -утяжеленные бурильные трубы,
D - диаметр соединяемой части бурильнойколонны,
ЗУ, ЗН, ЗШ - условныеобозначения замков по ГОСТ5286-75.
Справочное
Для компоновок бурильных колонн импортныхтруб или их комбинаций с трубами отечественного производства, выбор замковыхсоединений бурильных переводников осуществляется с учетом их взаимозаменяемостипо приведенной таблице.
| Обозначение замковой резьбы | Применение | ||
| По ГОСТ 5286-75, по ГОСТ 20692-75 | По стандарту | API 7 | |
| Новое | Старое | ||
| З-117 | 41/2Reg | - | Верхние соединения ведущих труб |
| З-121 | 41/2FH | - | Бурильные замки |
| З-177 | 75/8Reg | - | Утяжеленные бурильные трубы |
| З-147 | 51/2FH | - | Нижние соединения ведущих труб, бурильные трубы |
| З-152 | 65/8Reg | - | Нижние соединения ведущих труб |
| З-171 | 6 5/8FH | - | Нижние соединения ведущих труб |
| З-73 | NC-26 | 23/8 IF | Нижние соединения ведущих труб, соединения УБТ и замки |
| З-86 | NC-31 | 27/8 IF | Соединения ведущих труб и УБТ, замки бурильных труб |
| З-102 | NC-38 | 31/2 IF | То же |
| З-108 | NC-40 | 4 FH | Замки бурильных труб |
| З-122 | NC-46 | 4 FH | Соединения ведущих труб и УБТ, замки бурильных труб |
| З-133 | NC-50 | 41/2IF | То же |
СОДЕРЖАНИЕ
| 1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ.. 1 5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ. 10 6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ. 11 ПРИМЕНЯЕМОСТЬ ПЕРЕВОДНИКОВ. 11
|
