ГОСТ 7012-77* «Трансформаторы однофазные однопостовые для автоматической дуговой сварки под флюсом. Общие технические условия»

Стандарт распространяется на однофазные однопостовые стационарные трансформаторы для автоматической дуговой сварки под флюсом, общего назначения, а также предназначенные для экспорта.
Стандарт не распространяется на трансформаторы, работающие под водой, в шахтах, рудниках, космосе, а также на трансформаторы бытового назначения.

Обозначение: ГОСТ 7012-77*
Название рус.: Трансформаторы однофазные однопостовые для автоматической дуговой сварки под флюсом. Общие технические условия
Статус: действующий (Переиздание с изменениями.)
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1981
Разработан: Минэлектротехприбор СССР
Утвержден: Госстандарт СССР (11.08.1977)
Опубликован: Издательство стандартов № 1977<br>ИПК Издательство стандартов № 1998

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ТРАНСФОРМАТОРЫОДНОФАЗНЫЕ
ОДНОПОСТОВЫЕ ДЛЯ АВТОМАТИЧЕСКОЙ
ДУГОВОЙ СВАРКИ ПОД ФЛЮСОМ

ОБЩИЕТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 7012-77

(СТСЭВ 4668-84)

ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

ТРАНСФОРМАТОРЫ ОДНОФАЗНЫЕ ОДНОПОСТОВЫЕ ДЛЯ АВТОМАТИЧЕСКОЙ ДУГОВОЙ СВАРКИ ПОД ФЛЮСОМ

Общие технические условия

Single-operator single-phase transformers for automatic submerged
arc welding. Genera) specifications

ГОСТ
7012-77

(CT СЭВ 4668-84)

Датавведения 01.01.81

Настоящий стандарт распространяется наоднофазные однопостовые стационарные трансформаторы для автоматической дуговойсварки под флюсом, общего назначения, а также предназначенные для экспорта.

Стандарт нераспространяется на трансформаторы, работающие под водой, в шахтах, рудниках,космосе, а также на трансформаторы бытового назначения.

(Измененнаяредакция, Изм. № 4, 5).

1. ИСПОЛНЕНИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1.Трансформаторы должны изготовляться следующих исполнений:

- по видувнешних характеристик:

ж - с жесткими(пологопадающими),

п - с падающими,

у - универсальные (сжесткими и падающими характеристиками);

- поспособу регулирования тока или напряжения:

с плавнымрегулированием,

с плавно ступенчатым регулированием.

1.2.Основные параметры трансформаторов должны соответствовать указанным в табл. 1.

Таблица1

Номинальный сварочный ток, А

Номинальное рабочее напряжение, В

Пределы регулирования сварочного тока, А

Пределы регулирования рабочего напряжения, В

Номинальная относительная продолжительность нагрузки, ПВ, %

верхний

нижний

нижний

верхний

630

48

200

750

26

48

100

1000

56

300

1200

30

56

1600

68

400

1800

32

68

2000

76

600

2200

76

Примечания:

1.Значения рабочих напряжений определяются линейными зависимостями,соответствующими прямым, проходящим через точки минимального и номинальногосварочного токов, при соответствующих значениях рабочих напряжений. При токахвыше номинального значения рабочее напряжение принимается равным номинальному.

2.Допускается расширять диапазоны регулирования сварочного тока и рабочегонапряжения при соблюдении требований настоящего стандарта.

3.При максимальном сварочном токе должна быть обеспечена работа трансформаторовпри ПВ не менее 50 % и 10-минутном цикле.

(Измененная редакция, Изм. № 1).

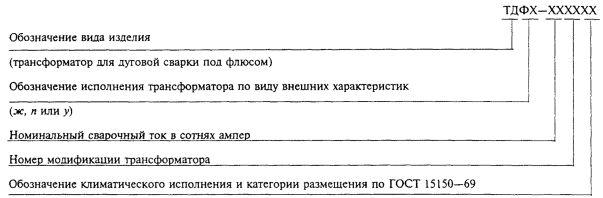

1.3. Устанавливается следующая структураусловного обозначения трансформатора:

Примечания:

1.Значение номинального сварочного тока в сотнях ампер для трансформатора на 630А округляют до 6.

2.Номер модификации трансформатора присваивает Всесоюзныйнаучно-исследовательский, проектно-конструкторский и технологический институтэлектросварочного оборудования (ВНИИЭСО) Министерства электротехническойпромышленности.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Трансформаторы должны изготовляться всоответствии с требованиями настоящего стандарта и технических условий натрансформаторы конкретных типов по рабочим чертежам, утвержденным вустановленном порядке, а трансформаторы тропического исполнения, кроме того, всоответствии с требованиями ГОСТ 15963 .

(Измененная редакция, Изм. № 2).

2.2. Трансформаторы (в том числе предназначенныедля экспорта в районы с умеренным климатом) должны изготовляться в климатическомисполнении У, категории размещения 3 по ГОСТ 15150 и ГОСТ 15543 ,но для работы при нижнем значении температуры до 263К (минус 10 °С), атрансформаторы, предназначенные для экспорта в районы с тропическим климатом, -в климатическом исполнении Т, категории размещения 4 по ГОСТ 15150 ;атмосфера - типа IIпо ГОСТ 15150 .

2.3. Номинальные напряжения питающей сетичастотой 50 Гц должно быть 220 или 380 В для трансформаторов на номинальныйсварочный ток 630 А и 380 В для трансформаторов на номинальные сварочные токисвыше 630 А. Номинальное напряжение питающей сети частотой 50 или 60 Гц длятрансформаторов, предназначенных для экспорта, должно соответствовать указанномув заказ-наряде.

(Измененная редакция, Изм. № 1, 5).

2.4. Трансформаторы должны обеспечиватьполучение номинальных параметров при изменении напряжения питающей сети от плюс5 до минус 10 % номинального значения.

2.5. У трансформаторов, имеющих стабилизаторытока или напряжения, при изменении напряжения питающей сети от плюс 5 до минус10 % номинального значения должно быть обеспечено поддержание сварочного токаили напряжения с погрешностью не более +2,5 %.

2.6. При номинальном напряжении питающей сети трансформаторыдолжны обеспечивать стабильность установленного сварочного тока или рабочегонапряжения с погрешностью не более ±7,5 % независимо от нагрева обмоток во всемдиапазоне регулирования.

2.7. Трансформаторы должны обеспечивать легкоезажигание, стабильное горение дуги и удовлетворительное формирование шва приоднодуговой и многодуговой сварке при падении напряжения в сварочных проводах,не превышающем 6, 10, 16 и 20 В для трансформаторов на номинальный сварочныйток 630, 1000, 1600 и 2000 А соответственно, и изменении напряжения питающейсети от плюс 5 до минус 10 % номинального значения.

. Трансформаторы исполнения у должныиметь устройство для переключения внешних характеристик с одного вида надругой.

(Измененная редакция, Изм. № 1).

2.9. Трансформаторы исполнения п должныиметь устройство для регулирования сварочного тока, трансформаторы исполнения ж- для регулирования рабочего напряжения, трансформаторы исполнения у -для регулирования тока (при работе с падающими внешними характеристиками) и рабочегонапряжения (при работе с жесткими внешними характеристиками). Регулированиедолжно быть плавным или плавно ступенчатым.

2.10.При плавно ступенчатом регулировании сварочного тока или рабочего напряжения иноминальном напряжении сети должно быть обеспечено перекрытие соседнихдиапазонов регулирования.

2.11.Устройство для регулирования сварочного тока или рабочего напряжения должнобыть снабжено шкалой, отградуированной в отвлеченных числах. Высота цифр шкалы- не менее 5 мм.

2.12.Конструкции трансформаторов должны обеспечивать возможность дистанционноговключения питания сварочной цепи, регулирования сварочного тока или рабочегонапряжения и измерения сварочного тока и рабочего напряжения. Трансформаторы,имеющие устройство дистанционного включения питания сварочной цепи ирегулирования сварочного тока или рабочего напряжения, допускается выполнятьбез устройств местного управления на самих трансформаторах.

2.13.Трансформаторы или устройства дистанционного управления должны иметь вольтметри амперметр класса точности не ниже 2,5 для контролирования напряжения насварочных зажимах трансформатора и сварочного тока.

2.14.Сопротивление изоляции обмоток силового трансформатора относительно корпуса исопротивление изоляции между обмотками в холодном состоянии и при нормальныхклиматических условиях должно быть не менее 10 МОм.

Сопротивлениеизоляции между первичной цепью и корпусом, вторичной цепью и корпусом и междупервичной и вторичной цепями собранного трансформатора в холодном состоянии принормальных климатических условиях должно быть не менее 2,5 МОм.

215.Изоляция обмоток силового трансформатора относительно корпуса и между обмоткамидолжна выдерживать в течение 1 мин испытание практически синусоидальнымнапряжением, указанным в табл. 2, частотой 50 Гц.

Таблица2

Место приложения испытательного напряжения

Испытательное напряжение для трансформаторов с напряжением питающей сети, В

до 380

свыше 380

Между первичной обмоткой и корпусом

2000

2500

Между вторичной обмоткой и корпусом

2000

2000

Между первичной и вторичной обмотками

4000

4500

2.16. Изоляция первичнойцепи собранного трансформатора относительно корпуса должна выдерживать втечение 1 мин испытание практически синусоидальным напряжением 1600 В частотой50 Гц. При наличии в цепи элементов, не допускающих испытания напряжением 1600В, эти элементы следует отключать.

2.17.Межвитковая изоляция обмоток трансформаторов должна выдерживать двойное посравнению с номинальным значением индуктированное напряжение одной из частот вдиапазоне от 100 до 400 Гц.

(Измененнаяредакция, Изм. № 1).

2.18.Предельные превышения температуры обмоток трансформаторов над температуройокружающего воздуха не должны быть более значений, указанных в табл. 3.

Таблица3

Класс изоляции обмоток по ГОСТ 8865

Предельные превышения температуры, °С, при измерении методом

сопротивления

заложенных и встраиваемых температурных детекторов в наиболее нагретых точках

для многослойных обмоток

для однослойных обмоток

А

65

70

70

Е

80

85

85

В

85

95

95

F

110

120

120

Н

135

145

145

С

Превышение температуры ограничивается физическими или электрическими свойствами материала

2.19. При работетрансформатора в номинальном режиме превышение температуры магнитопровода идругих металлических частей над температурой окружающего воздуха в точках,соприкасающихся с обмотками, не должно быть более значений, указанных в табл. 3. Превышение температурыдругих металлических частей, не соприкасающихся с обмотками, не должнодостигать значений, которые создавали бы опасность повреждения изоляционныхматериалов и покрытий, находящихся в контакте с этими частями.

2.20.Условия эксплуатации трансформаторов в части воздействия механических фактороввнешней среды - M1 по ГОСТ 17516.

2.21.Механическая прочность трансформаторов должна обеспечивать отсутствиеповреждений и остаточных деформаций в обмотках, магнитопроводах и подвижныхрегулирующих частях при условиях, возникающих при сварке и кратковременныхзамыканиях.

2.22.Конструкция трансформаторов должна обеспечивать возможность внутрицеховыхперемещений.

2.23.Напряжение радиопомех, создаваемых трансформаторами, не должно превышать, дБ:

80 - вдиапазоне частот от 0,15 до 0,5 МГц;

74             »             »      св.0,5 до 2,5 МГц;

66             »             »      св.2,5 до 30 МГц.

2.24. Трансформаторыдолжны быть снабжены пусковой и защитной аппаратурой.

2.25.В технических условиях на трансформаторы конкретных типов должны бытьустановлены следующие показатели надежности:

- средниересурсы по видам ремонта и до списания;

- срокслужбы до списания;

- наработкана отказ.

При этомсредний срок службы трансформаторов до списания должен быть не менее 6 лет.

(Измененнаяредакция, Изм. № 2, 3, 4, 5).

2.26.В технических условиях на трансформаторы конкретных типов должны бытьустановлены следующие основные параметры трансформаторов:

-номинальная потребляемая мощность;

-коэффициент полезного действия;

- масса;

-коэффициент применяемости.

(Введендополнительно, Изм. № 2).

3. КОМПЛЕКТНОСТЬ

3.1.В комплект трансформатора должны входить:

- комплект кабельныхнаконечников (при подключении проводов болтовыми соединениями);

- запасныечасти - по ведомости ЗИП;

- выносноеустройство дистанционного управления с проводом длиной не менее 10 м (приотсутствии местного управления на самом трансформаторе).

К комплектутрансформатора следует прилагать эксплуатационную документацию по ГОСТ 2.601(паспорт, инструкция по эксплуатации, техническое описание, ведомость ЗИП).

(Измененнаяредакция, Изм. № 2).

3.2. (Исключен,Изм. № 5).

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1.Требования к безопасности конструкции трансформаторов и входящих в комплектизделий - по ГОСТ 12.2.007.8 со следующими дополнениями:

а) степеньзащиты трансформаторов должна быть не ниже IР21, степень защитызажимов сварочной цепи с подсоединенными сварочными проводами - IР11по ГОСТ14254. Требования по степени защиты не распространяются на нижнюю частьтрансформатора под его корпусом;

б) класстрансформаторов по способу защиты человека от поражения электрическим током -01 или 1 по ГОСТ12.2.007.0;

в)трансформатор должен иметь болт для заземления;

г)конструкция зажима сварочной цепи должна обеспечивать возможность присоединенияпроводника от заземляющего устройства;

д)превышение температуры корпуса трансформатора над температурой окружающеговоздуха не должно быть более 45 °С;

е) (Исключен,Изм. № 2);

ж) шумовыехарактеристики должны устанавливаться в технических условиях на трансформаторыконкретного типа и обеспечивать выполнение требований ГОСТ 12.1.003.

Формазаписи шумовых характеристик должна соответствовать требованиям ГОСТ 12.1.023 иопределять эквивалентные уровни звука (Lэкв, дБА) в контрольныхточках с однозначным указанием координат этих точек на схеме;

з) (Исключен,Изм. № 5);

и) коробкизажимов первичной и вторичной обмоток должны быть расположены отдельно иснабжены соответствующими четкими надписями или символами.

(Измененнаяредакция, Изм. № 4, 5).

4.2.При проведении электрических испытаний и измерений следует соблюдать требованиябезопасности по ГОСТ 12.3.019.

(Введендополнительно, Изм. № 2).

5. ПРАВИЛА ПРИЕМКИ

5.1. Дляпроверки соответствия трансформаторов требованиям настоящего стандартапредприятие-изготовитель должно проводить квалификационные испытанияустановочной серии, а также приемо-сдаточные, периодические и типовыеиспытания.

(Измененнаяредакция, Изм. № 1).

5.2. Приприемо-сдаточных испытаниях, проводимых на каждом трансформаторе, проверяютсоответствие трансформатора рабочим чертежам, требованиям пп. 1.2 (вчасти пределов регулирования сварочного тока или рабочего напряжения), 2.8-2.10, 2.14-2.17, 3.1, 7.1-7.8, а также работоспособностьпусковой и защитной аппаратуры.

5.3. Периодическиеиспытания проводят не реже раза в два года.

При этом наодном трансформаторе из числа прошедших приемо-сдаточные испытания проверяютсоответствие трансформатора требованиям пп. 1.2, 2.2 (в части влагостойкости), пп. 2.4-2.10, 2.14, 2.18-2.20, 2.21, 2.26, 4.1 а,г, д, и, а также автоматическое отключение трансформатора,имеющего напряжение холостого хода выше 80 В, от питающей сети при появлениипри настроечных работах на зажимах для подключения сварной цепи напряженияхолостого хода, коэффициент полезного действия и на двух трансформаторах -соответствие трансформаторов, не имеющих встроенной аппаратуры управленияавтоматами, требованиям п. 2.23.

Если впроцессе периодических испытаний хотя бы один из параметров испытуемоготрансформатора не будет соответствовать требованиям настоящего стандарта,проводят повторные испытания по всей программе на удвоенном числетрансформаторов. Результаты повторных испытаний являются окончательными.

(Измененнаяредакция, Изм. № 2).

5.4.Типовые испытания проводят в случаях, установленных ГОСТ16504 ,на одном трансформаторе по программе периодических испытаний, а также проверкойна соответствие требованиям пп. 2.2, 2.25 и 4.1ж.

Допускаетсяпроверять трансформаторы только по тем параметрам, на которые внесенныеизменения могут оказать влияние.

5.5.Квалификационные испытания проводятся по программе периодических испытаний, атакже на соответствие п. 4.1ж.

(Измененнаяредакция, Изм. № 5).

6. МЕТОДЫ ИСПЫТАНИЙ

6.1.При приемо-сдаточных испытаниях электрические параметры трансформаторов следуетизмерять приборами класса точности не ниже 1,5, а при квалификационных,периодических и типовых - не ниже 0,5 по ГОСТ 22261.

(Измененнаяредакция, Изм. № 1).

6.2.Соответствие трансформаторов рабочим чертежам, а также требованиям пп. 2.3, 2.8, 2.11, 2.12, 3.1, 4.1 б-г,и, пп. 7.1-7.8 проверяют внешним осмотром и измерительныминструментом.

(Измененнаяредакция, Изм. № 4).

6.3.Работоспособность пусковой и защитной аппаратуры проверяют при помощисоответствующих элементов схемы.

6.4.Сопротивление изоляции и электрическую прочность изоляции (пп. 2.14-2.16) проверяют по ГОСТ2933. Межвитковую изоляцию (п. 2.17) проверяют придлительности выдержки испытательного напряжения частотой 100 Гц, равной 1 мин.При частоте f более 100 Гц времяиспытания определяют по формуле t = 60, но оно должно быть не менее 20 с. Электрическую прочностьизоляции и межвитковую изоляцию проверяют до установки трансформатора в корпус.

Сопротивлениемежду заземляющим болтом и каждой доступной металлической нетоковедущей частью,которая может оказаться под напряжением, проверяют мегомметром.

(Измененнаяредакция, Изм. № 2).

6.5. Прииспытаниях трансформаторов (кроме испытаний по п. 2.7) эквивалентом сварочной дугидолжно служить активное сопротивление, рабочее напряжение следует измерять насварочных зажимах трансформатора. При этом реактивное падение напряжения всварочных проводах должно соответствовать указанному в пп. 2.7 и 2.23.

(Измененнаяредакция, Изм. № 3).

6.6.Пределы регулирования сварочного тока или рабочего напряжения (п. 1.2),регулирующее устройство (пп. 2.9 и 2.10) и электрическую прочностьизоляции (п. 2.16)при приемо-сдаточных испытаниях следует проверять после 10 мин работытрансформаторов при номинальной нагрузке. Соответствие трансформаторов пп. 1.2, 2.9 и 2.10 припериодических испытаниях проверяют при установившемся тепловом состояниитрансформатора и температуре окружающего воздуха (25 ± 10) °С.

Примечание. Трансформаторнаходится в установившемся нагретом состоянии, если температура во всехконтролируемых точках не повышается более чем на 2 °С в течение 1 ч.

6.7. Работустабилизатора сварочного тока или рабочего напряжения при изменениях напряженияпитающей сети (п. 2.5) проверяют при работе трансформатора приминимальной и номинальной нагрузках.

6.8.Стабильность установленного сварочного тока или рабочего напряжения приноминальном напряжении питающей сети (п. 2.6) проверяют при номинальнойнагрузке. Активное сопротивление должно быть постоянным для каждого режима.

6.9.Превышение температуры частей трансформатора (пп. 2.18, 2.19 и 4.1д)проверяют по ГОСТ 2933 в установившемся нагретом состоянии при номинальной имаксимальной нагрузках.

Примаксимальном сварочном токе и ПВ < 100 % (п. 1.2) максимальные установившиесятемпературы измеряют в середине последнего периода нагрузки.

Примечание. Основнымметодом измерения превышения температуры обмоток является метод сопротивления.Метод температурных детекторов допускается использовать в случаях, когда методсопротивления не может быть применен. Не допускается одновременно определятьпревышение температуры методом сопротивления и методом температурныхдетекторов.

6.10.Значение коэффициента полезного действия определяют в установившемся нагретомсостоянии трансформатора при номинальной нагрузке и температуре окружающеговоздуха (25 ± 10) °С измерением входной и выходной мощностей.

6.11.Механическую прочность трансформатора (п. 2.21) проверяют десятикратнымзамыканием длительностью 0,3-0,5 с в течение 5 мин зажимов сварочной цепи насопротивление 8-10 МОм. Регулятор тока или напряжения устанавливают вположение, соответствующее максимальному току или напряжению. Испытанияпроводят с холодного состояния.

Послеиспытания проводят внешний осмотр трансформатора и проверяют работоспособностьтрансформатора включением его на номинальную нагрузку.

6.12.Зажигание, стабильность горения дуги и формирование шва (п. 2.7) при периодическихиспытаниях проверяют по методике ГОСТ8213 ,предусмотренной для периодических испытаний.

Трансформаторна номинальный сварочный ток 2000 А проверяют при однодуговом процессе на токах600 и 1300 А.

Трансформаторна номинальный сварочный ток 630 А проверяют на технологических режимахоборудования, для комплектования которого он предназначен.

При типовыхиспытаниях зажигание, стабильность горения дуги и качество формирования шва (п.2.7)проверяют при наплавке в нижнем положении валиков на пластины изнизкоуглеродистой стали при номинальном, пониженном на 10 % и повышенном на 5 %напряжениях питающей сети.

Наплавкуследует производить на минимальном и максимальном сварочных токах, указанных втабл. 1,соответствующих им напряжениях дуги, а также при минимальном токе и максимальномнапряжении дуги и максимальном токе и минимальном напряжении дуги.

Зажигание истабильность горения дуги должны оцениваться при таких технологических режимах,электродных материалах и флюсах, которые практически соответствуют параметрамтрансформаторов в указанных диапазонах сварочных токов и рабочих напряжений.

Втрансформаторах с фазовым регулированием тока или напряжения значениенапряжения на дуге может отличаться от указанных в ГОСТ8213, но не более чем на минус 15 %.

6.13. Степень защиты трансформатора (п. 4.1а) проверяют по ГОСТ 14254 ,а шумовые характеристики (п. 4.1.ж) - по ГОСТ 12.1.035.

Допускаетсяпроверять степень защиты от проникновения воды по рабочим чертежам.

(Измененнаяредакция, Изм. № 5).

6.14.Напряжение радиопомех (п. 2.23), создаваемыхтрансформатором, проверяют совместно с автоматом по ГОСТ8213 .Проверку следует проводить по ГОСТ 16842 и Нормам № 8-72 на режимах, указанныхв п. 6.12.

(Измененнаяредакция, Изм. № 3).

6.15.Испытание на воздействие климатических факторов (п. 2.2) - по ГОСТ 16962.Влагостойкость проверяют по методу 207-1. Сопротивление изоляции послеиспытания должно быть не менее 0,2 МОм.

Теплостойкостьпри эксплуатации проверяют по методу 201-2 в течение 4 ч при работетрансформатора в номинальном режиме. В конце испытания на теплостойкость приэксплуатации проверяют пределы регулирования и проводят внешний осмотртрансформатора.

Холодостойкостьпри эксплуатации проверяют по методу 203-1, а при транспортировании и хранении- по методу 204-1. Время испытаний - 4 ч.

В концеиспытания на холодостойкость при эксплуатации трансформаторов осматривают ипроверяют пределы регулирования.

Испытанияна холодостойкость при транспортировании и хранении заканчивают внешнимосмотром и проверкой работоспособности трансформатора после того, как ондостигнет нормальной температуры окружающего воздуха.

6.16.Стойкость трансформаторов к воздействию механических факторов (п. 2.20)проверяют испытанием в течение 6 ч их блоков управления на вибропрочность пометоду 103-2.3.

Послеиспытания блоки управления осматривают и проверяют их работоспособность.

6.17.Показатели надежности трансформаторов (п. 2.25) проверяют по методике,разработанной Министерством электротехнической промышленности.

6.18.Трансформаторы для экспорта в районы с тропическим климатом проверяют понастоящему стандарту (кроме испытаний на холодостойкость), а электрическуюпрочность изоляции, превышение температуры частей трансформатора надтемпературой окружающего воздуха, теплостойкость при эксплуатации ивлагостойкость - по ГОСТ15963 .Холодостойкость трансформаторов не проверяют.

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ ИХРАНЕНИЕ

7.1.На корпусе трансформатора должна быть укреплена табличка по ГОСТ12969 ,а для трансформаторов, предназначенных для экспорта в районы с тропическимклиматом, кроме того по ГОСТ15963 ,на которой указывают:

- товарныйзнак предприятия-изготовителя (на табличках трансформаторов, предназначенныхдля экспорта, допускается указывать товарный знак внешнеторговой организации);

-наименование и тип трансформатора;

- годвыпуска (для трансформаторов, предназначенных для экспорта не указывают);

-порядковый номер по системе нумерации предприятия-изготовителя;

-номинальную относительную продолжительность нагрузки ПВ в процентах;

-номинальное рабочее напряжение, В;

- пределырегулирования сварочного тока, А;

-характеристики питающей сети (род тока, число фаз, частоту в герцах, напряжениев вольтах);

- первичныйток при номинальном токе, А;

- степеньзащиты по ГОСТ 14254 (длятрансформаторов, предназначенных для экспорта, не указывают);

- классизоляции;

- массу;

-обозначение настоящего стандарта (для трансформаторов, предназначенных дляэкспорта) или технических условий;

- код ОКП(для трансформаторов, предназначенных для экспорта, не указывают);

- надпись«Сделано в СССР» (на табличках трансформаторов, предназначенных для экспорта);

-номинальный сварочный ток, А;

-номинальный КПД;

-номинальный коэффициент мощности (cos j);

- способохлаждения.

(Измененнаяредакция, Изм. № 1, 2, 4, 5).

7.2. Навидном месте трансформатора или на табличке, а также на упаковочном листе, еслитрансформатору присвоен государственный Знак качества, должно быть нанесеноизображение государственного Знака качества (для трансформатора,предназначенного для экспорта, не наносят).

(Измененнаяредакция, Изм. № 2, 5).

7.3. Накорпусе трансформатора должны быть указаны оперативные переключения, в томчисле переключения диапазонов сварочных токов или рабочих напряжений.

Если длярегулирования сварочного тока или напряжения используют переключения, которыенельзя производить под напряжением, то на трансформаторе должна быть нанесенапредостерегающая сварщика надпись: «Под напряжением не переключать!».

7.4. Накорпусе трансформатора с принудительным воздушным охлаждением должно бытьуказано направление потока охлаждающего воздуха.

7.5.Консервация и упаковка трансформаторов - по ГОСТ 23216.

Видупаковки, тип тары, стандарт или технические условия на тару, размеры и массугрузовых мест нетто и брутто следует устанавливать в технических условиях натрансформаторы конкретного типа. При этом должно быть обеспечено надежноекрепление трансформаторов внутри тары.

(Измененнаяредакция, Изм. № 1, 2, 5).

7.6. В ящикс трансформатором должен быть вложен упаковочный лист и эксплуатационнаядокументация по п. 3.1. При этом должна быть обеспечена сохранностьдокументации, например, упаковкой в пакет из полиэтилена.

(Измененнаяредакция, Изм. № 5).

7.7.Упаковка трансформатора должна предохранять его от повреждений, попадания влагии обеспечивать сохранность легко снимаемых частей трансформатора икомплектующих изделий при транспортировании, погрузочно-разгрузочных работах ихранении. Трансформаторы должны быть снабжены упаковочным листом.

Тара длятрансформаторов, предназначенных для экспорта, - по ГОСТ24634.

(Измененнаяредакция, Изм. № 2).

7.8.Транспортная маркировка - по ГОСТ 14192 . Манипуляционные знаки,основные, дополнительные и информационные надписи, место и способ выполнениямаркировки должны быть указаны в технических условиях на трансформаторыконкретных типов.

(Измененнаяредакция, Изм. № 5).

7.9. Притранспортировании трансформаторов в черте одного города вид упаковкиустанавливают по соглашению между потребителем и изготовителем при условииобеспечения их сохранности.

7.10.Условия транспортирования трансформаторов в части воздействия механическихфакторов по группам Л, С, Ж по ГОСТ 23216, а в части воздействия климатическихфакторов по группам - 7 (Ж1), 4 (Ж2), 9 (ОЖ1), 6 (ОЖ2) и 8 (ОЖ3) по ГОСТ15150 .

Конкретныеусловия транспортирования в части механических и климатических факторов следуетустанавливать в технических условиях на трансформаторы конкретных типов.

(Измененнаяредакция, Изм. № 2, 5).

7.11.Условия хранения трансформаторов на складе изготовителя (потребителя) по группе1 (Л) для исполнения У и группе 3 (Ж3) для исполнения Т по ГОСТ15150 на срок сохраняемости без переконсервации один год - для трансформаторов,предназначенных для нужд народного хозяйства, и два года - для экспорта.

(Измененнаяредакция, Изм. № 2).

7.12.Трансформаторы перевозят транспортом всех видов в соответствии с правилами,действующими на транспорте данного вида. Виды транспорта, транспортных средстви ссылки на конкретную нормативно-техническую документацию, действующую натранспорте каждого вида, должны быть указаны в технических условиях натрансформаторы конкретных типов.

(Введендополнительно, Изм. № 5).

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1.Эксплуатация трансформаторов - по ГОСТ12.3.003 и инструкции по эксплуатации, прилагаемой к трансформатору.

8.2. Винструкции по эксплуатации должно быть указано о возможности и условияхпараллельного включения трансформаторов со стороны сварочной цепи, а также овозможности совместной работы трансформаторов при многодуговой сварке.

8.3. Приэксплуатации корпус трансформатора и зажим сварочной цепи, к которомуподключают провод, идущий к свариваемому изделию, должны быть заземленыотдельными проводниками.

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1.Изготовитель гарантирует соответствие трансформаторов требованиям настоящегостандарта при соблюдении условий транспортирования, эксплуатации и хранения,установленных настоящим стандартом и инструкцией по эксплуатации.

9.2.Гарантийный срок эксплуатации трансформаторов - два года со дня ввода его вэксплуатацию.

Гарантийныйсрок эксплуатации трансформаторов, предназначенных для экспорта, - один год содня ввода в эксплуатацию, но не более двух лет с момента проследования черезГосударственную границу.

9.1, 9.2. (Измененнаяредакция, Изм. № 2, 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.РАЗРАБОТАН И ВНЕСЕН Минэлектротехприбором СССР

2. РАЗРАБОТЧИКИ

И.Н. Кондратенко,А.А. Кузнецов (руководитель темы), Л.У. Манчинский

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета стандартов Совета Министров СССР от 11августа 1977 г. № 1951

4. Срок проверки 1994 г.

5. Стандарт полностью соответствует СТСЭВ 4668-84

6. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.601-95

3.1

ГОСТ 12.1.035-81

6.13

ГОСТ 12.1.003-83

4.1

ГОСТ 12.1.023-80

4.1

ГОСТ 12.2.007.0-75

4.1

ГОСТ 12.2.007.8-75

4.1

ГОСТ 12.3.003-86

8.1

ГОСТ 12.3.019-80

4.2

ГОСТ 2933-83

6.4; 6.9

ГОСТ 8213-75

6.12; 6.14

ГОСТ 8865-83

2.18

ГОСТ 12969-67

7.1

ГОСТ 14192-96

7.8

ГОСТ 14254-96

4.1; 6.13; 7.1

ГОСТ 15150-69

1.3; 2.2; 7.10; 7.11

ГОСТ 15543-70

2.2

ГОСТ 15963-79

2.1; 6.18; 7.1

ГОСТ 16504-81

5.4

ГОСТ 16842-82

6.14

ГОСТ 16962-71

6.15

ГОСТ 17516-72

2.20

ГОСТ 22261-94

6.1

ГОСТ 23216-78

7.5; 7.10

ГОСТ 24634-81

7.7

Нормы 8-72

6.14

7. Ограничение срокадействия снято по протоколу № 5-94 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11-12-94)

8. ПЕРЕИЗДАНИЕ (июль1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1980 г., декабре1982 г., августе 1984 г., апреле 1985 г., июле 1990 г. (ИУС 4-80, 4-83, 12-84,7-85, 10-90)

СОДЕРЖАНИЕ
