Стандарт распространяется на заготовки однорогих крюков с цилиндрическим хвостиком, изготовляемых методом горячей штамповки и методом свободной ковки и применяемых в грузоподъемных машинах и механизмах.
| Обозначение: | ГОСТ 6627-74* |
| Название рус.: | Крюки однорогие. Заготовки. Типы, конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 6627-66 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1976 |
| Утвержден: | Госстандарт СССР (16.07.1974) |
| Опубликован: | Издательство стандартов № 1974<br>Издательство стандартов № 1993 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЮКИ ОДНОРОГИЕ. ЗАГОТОВКИ
ТИПЫ.КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 6627-74
ИЗДАТЕЛЬСТВОСТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| КРЮКИ ОДНОРОГИЕ. ЗАГОТОВКИ Типы. Конструкция и размеры Single hooks. Blanks. Types. | ГОСТ Взамен |
Постановлением Государственного комитетастандартов Совета Министров СССР от 16 июля 1974 г. № 1688 срок введенияустановлен
с 01.01.76
Настоящий стандартраспространяется на заготовки однорогих крюков с цилиндрическим хвостиком,изготовляемых методом горячей штамповки (ГШ) и методом свободной ковки (СК) иприменяемых в грузоподъемных машинах и механизмах.
1.1. Заготовки однорогихкрюков должны изготовляться следующих типов:
А - с коротким хвостиком;
Б - с длинным хвостиком.
Каждый тип долженизготовляться в следующих исполнениях:
1 -без прилива;
2 -с приливом.
1.2. Заготовки однорогихкрюков должны изготовляться номеров 1-26.

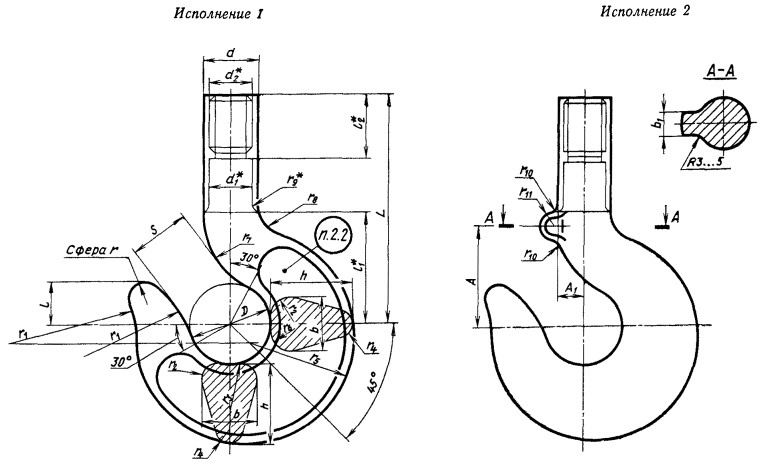

2.1. Конструкция и размерызаготовок однорогих крюков должны соответствовать указанным на чертеже и втаблице.
_______________
* Размеры для справок.
Размеры в мм
| Номер заготовки крюка | D | S | L | А | А1 | b | b1 | d | d1 | d2 | ||||||||
| Hoмин. | Пред. откл. для метода | Номин. | Пред. откл. | Тип А | Тип Б | Номин. | Пред. откл. для метода | Hoмин. | Пред. откл. для метода | |||||||||
| ГШ | СК | ГШ | СК | ГШ | СК | |||||||||||||
| 1 | 20 | +1,2 -0,7 | - | 14 | +1,2 -0,7 | 65 | 80 | 26 | 9 | 12 | +1,2 -0,7 | - | 8 | 15 | +1,2 -0,7 | - | 12 | M12 |
| 2 | 22 | 16 | 70 | 90 | 28 | 13 | ||||||||||||
| 3 | 25 | +1,7 -0,9 | 18 | +1,7 -0,9 | 75 | 100 | 31 | 10 | 15 | +1,7 -0,9 | 18 | +1,7 -0,9 | 15 | M14 | ||||
| 4 | 30 | 22 | 85 | 110 | 35 | 12 | 18 | 9 | 20 | 17 | M16 | |||||||
| 5 | 32 | 24 | 90 | 120 | 38 | 20 | ||||||||||||
| 6 | 36 | +2,2 -1,2 | 26 | +2,2 -1,2 | 105 | 130 | 42 | 15 | 22 | +2,2 -1,2 | 10 | 25 | +2,2 -1,2 | 20 | M20 | |||
| 7 | 40 | 30 | 120 | 140 | 48 | 24 | ||||||||||||
| 8 | 45 | 33 | 130 | 160 | 56 | 18 | 26 | 12 | 30 | 25 | M24 | |||||||
| 9 | 50 | +2,9 -1,7 | 36 | 145 | 180 | 60 | 21 | 30 | +2,7 -1,5 | 35 | +2,7 -1,5 | 30 | M27 | |||||
| 10 | 55 | +3,2 -1,8 | 40 | -2,9 -1,6 | 165 | 220 | 65 | 34 | +2,9 -1,6 | +2,9 -1,6 | M30 | |||||||
| 11 | 60 | +3,4 -2,0 | 45 | +3,2 -1,8 | 180 | 300 | 78 | 25 | 38 | +3,2 -1,8 | 16 | 40 |
+3,2 | 35 | M33 | |||
| 12 | 65 | 50 | +3,4 -2,0 | 195 | 375 | 82 | 28 | 40 | 45 | -1,8 | 40 | M36 | ||||||
| 13 | 75 | +3,9 -2,3 | 55 | +3,9 -2,3 | 250 | 410 | 92 | 32 | 48 | +3,7 -2,1 | 20 | 52 | +3,9 -2,3 | 45 | M42 | |||
| 14 | 85 | +4,1 -2,4 | 65 | +4,1 -2,4 | 280 | 475 | 105 | 35 | 54 | +4,1 -2,4 | 56 | +4,1 -2,4 | 50 | M48 | ||||
| 15 | 95 | +4,1 -2,4 | +8,0 -2,5 | 75 | +4,1 -2,4 | 310 | 520 | - | - | 60 | +4,1 -2,4 | +8,0 -2,5 | - | 62 | +4,1 -2,4 | +8,0 -2,5 | 55 | M52 |
| 16 | 110 | +4,4 -2,6 | 85 | +4,4 -2,6 | 340 | 580 | 65 | +4,4 -2,6 | 68 | +4,4 -2,6 | 60 | M56 | ||||||
| 17 | 120 | +5,5 -3,0 | +10,0 -3,0 | 90 | +5,4 -2,9 | 415 | 600 | 75 | +5,4 -2,9 | +10,0 -3,0 | 80 | +5,4 -2,9 | +10,0 -3,0 | 70 | M64 | |||
| 18 | 130 | +6,5 -3,3 | +12,0 -3,0 | 100 | +6,4 -3,2 | 440 | 630 | 80 | +6,4 -3,2 | +12,0 -3,0 | 85 | +6,4 -3,2 | +12,0 -3,0 | 75 | Тr 70 ´ 10 | |||
| 19 | 150 | 115 | +6,5 -3,3 | 480 | 660 | 90 | 95 | 85 | Tr 80 ´ 10 | |||||||||
| 20 | 170 | +8,5 -3,9 | +16,0 -4,0 | 130 | +8,5 -3,9 | 535 | 730 | 102 | +8,4 -3,8 | +16,0 -4,0 | 110 | +8,4 -3,8 | +16,0 -4,0 | 100 | Тr 90 ´ 12 | |||
| 21 | 190 | +9,8 -4,5 | +18,0 -4,0 | 145 | +9,5 -4,2 | 580 | 800 | 115 | +9,4 -4,1 | +18,0 -4,0 | 125 | +9,5 -4,2 | +18,0 -4,0 | 110 | Tr 100 ´ 12 | |||
| 22 | 210 | +11,8 -5,1 | +20,0 -5,0 | 160 | +11,5 -4,8 | 675 | 960 | 130 | +11,5 -4,8 | +20,0 -5,0 | 135 | +11,5 -4,8 | +20,0 -5,0 | 120 | Тr 110 ´ 12 | |||
| 23 | 240 | +13,8 -5,7 | +22,0 -5,0 | 180 | +13,8 -5,7 | 730 | 1050 | 150 | +13,5 -5,4 | +22,0 -5,0 | 160 | +13,5 -5,4 | +22,0 -5,0 | 140 | Tr 120 ´ 16 | |||
| 24 | 270 | +15,1 -6,6 | +24,0 -6,0 | 205 | +14,8 -6,3 | 820 | 1100 | 165 | +14,5 -6,0 | +24,0 -6,0 | 170 | +14,5 -6,0 | +24,0 -6,0 | 150 | Tr 140 ´ 16 | |||
| 25 | 300 | +16,1 -7,2 | +28,0 -7,0 | 230 | +15,8 -6,9 | 840 | 1200 | 190 | +15,8 -6,9 | +28,0 -7,0 | 190 | +15,8 -6,9 | +28,0 -7,0 | 170 | Tr 160 ´ 16 | |||
| 26 | 320 | +17,1 -7,8 | +30,0 -8,0 | 250 | +16,8 -7,5 | 860 | 1300 | 200 | +16,8 -7,5 | 200 | +16,8 -7,5 | 180 | Tr 170 ´ 16 | |||||
Продолжение
Размеры в мм
| Номер заготовки крюка | h | l | l1 | l2 | r | r1 | r2 = r4 | r3 | r5 | r6 | r7 | r8 | r9 | r10 | r11 | Масса, кг, не более | |||||
| Hoмин. | Пред. откл. для метода | не менее | Тип А | Тип Б | |||||||||||||||||
| ГШ | СК | ||||||||||||||||||||
| 1 | 18 | +1,2 -0,7 | - | 10 | 30 | 20 | 4,5 | 28 | 3,0 | 11 | 25 | 11 | 22 | 8 | 1,0 | 3 | 5 | 0,18 | 0,20 | ||
| 2 | 21 | 32 | 4,0 | 12 | 28 | 12 | 24 | 1,5 | 0,22 | 0,25 | |||||||||||
| 3 | 24 | +1,7 -0,9 | 12 | 35 | 5,0 | 30 | 13 | 32 | 13 | 26 | 9 | 0,35 | 0,40 | ||||||||
| 4 | 26 | 15 | 40 | 25 | 5,5 | 35 | 5,0 | 14 | 37 | 14 | 30 | 10 | 6 | 0,50 | 0,60 | ||||||
| 5 | 28 | 16 | 45 | 6,0 | 38 | 5,5 | 16 | 40 | 16 | 32 | 11 | 0,60 | 0,70 | ||||||||
| 6 | 32 | +2,2 -1,2 | 18 | 50 | 30 | 40 | 18 | 45 | 18 | 36 | 13 | 2,5 | 0,90 | 1,00 | |||||||
| 7 | 36 | 20 | 55 | 6,5 | 45 | 6,0 | 20 | 50 | 20 | 40 | 15 | 1,30 | 1,50 | ||||||||
| 8 | 40 | 22 | 65 | 35 | 7,0 | 50 | 22 | 56 | 30 | 45 | 17 | 5 | 8 | 1,70 | 1,90 | ||||||
| 9 | 45 | +2,7 -1,5 | 25 | 70 | 40 | 8,0 | 55 | 7,0 | 25 | 62 | 36 | 50 | 18 | 2,60 | 2,90 | ||||||
| 10 | 52 | +3,2 -1,8 | 30 | 85 | 45 | 10,0 | 60 | 8,0 | 28 | 70 | 38 | 55 | 20 | 3,60 | 4,10 | ||||||
| 11 | 55 | +3,4 -2,0 | 34 | 90 | 50 | 10,0 | 70 | 9,0 | 30 | 78 | 42 | 60 | 21 | 10 | 10 | 4,50 | 5,70 | ||||
| 12 | 65 | 36 | 95 | 55 | 80 | 35 | 90 | 45 | 70 | 22 | 6,45 | 8,90 | |||||||||
| 13 | 75 | +3,9 -2,3 | 38 | 105 | 60 | 11,0 | 85 | 10,0 | 40 | 100 | 50 | 75 | 25 | 12 | 9,60 | 12,20 | |||||
| 14 | 82 | +4,1 -2,4 | 42 | 120 | 70 | 12,0 | 95 | 12,0 | 45 | 110 | 60 | 85 | 28 | 13,50 | 17,70 | ||||||
| 15 | 90 | +4,1 -2,4 | +8,0 -2,5 | 46 | 135 | 75 | 15,0 | 110 | 13,0 | 50 | 125 | 65 | 95 | 30 | - | - | 18,0 | 23,0 | |||
| 16 | 100 | +4,4 -2,6 | 55 | 150 | 80 | 18,0 | 120 | 55 | 140 | 75 | 110 | 34 | 26,0 | 33,0 | |||||||
| 17 | 115 | +5,4 -2,9 | +10,0 -3,0 | 60 | 165 | 90 | 20,0 | 125 | 14,0 | 62 | 155 | 84 | 120 | 36 | 37,0 | 44,5 | |||||
| 18 | 130 | +6,6 -3,3 | +12,0 -3,0 | 62 | 180 | 95 | 21,0 | 140 | 16,0 | 70 | 170 | 90 | 130 | 40 | 49,5 | 56,0 | |||||
| 19 | 150 | 75 | 210 | 100 | 22,0 | 170 | 18,0 | 75 | 200 | 105 | 150 | 45 | 70,0 | 82,5 | |||||||
| 20 | 164 | +8,5 -3,9 | +16,0 -4,0 | 80 | 230 | 115 | 30,0 | 190 | 20,0 | 100 | 220 | 120 | 170 | 50 | 102,0 | 121,0 | |||||
| 21 | 184 | +9,8 -4,5 | +18,0 -4,0 | 95 | 260 | 130 | 32,0 | 210 | 23,0 | 110 | 245 | 135 | 190 | 60 | 5,0 | 130,0 | 150,0 | ||||
| 22 | 205 | +11,8 -5,1 | +20,0 -5,0 | 100 | 280 | 140 | 35,0 | 230 | 25,0 | 120 | 270 | 150 | 210 | 175,0 | 206,0 | ||||||
| 23 | 240 | +13,8 -5,7 | +22,0 -5,0 | 120 | 330 | 150 | 40,0 | 280 | 30,0 | 130 | 320 | 170 | 240 | 65 | 262,0 | 312,0 | |||||
| 24 | 260 | +15,1 -6,6 | +26,0 -6,0 | 135 | 360 | 175 | 44,0 | 300 | 35,0 | 140 | 350 | 190 | 270 | 7,5 | 353,0 | 400,0 | |||||
| 25 | 290 | +16,1 -7,2 | +28,0 -7,0 | 150 | 400 | 190 | 45,0 | 330 | 38,0 | 150 | 390 | 210 | 300 | 75 | 520,0 | 600,0 | |||||
| 26 | 320 | +17,1 -7,8 | +30,0 -8,0 | 160 | 440 | 210 | 48,0 | 360 | 40,0 | 165 | 420 | 230 | 340 | 100 | 585,0 | 695,0 | |||||
Примечания: 1. Размер r4 указандля изготовления заготовок крюков методом горячей штамповки.
2. Допускается отгиб носика крюка до 6 мм для крюковномеров 1-14 и до 10 мм для крюков номеров 15-26 в плоскости, перпендикулярнойплоскости чертежа.
3. Длина L указана без припуска для проверки механическихсвойств металла.
4. Допускается для грузоподъемных машин и механизмов,у которых группа режима работы механизма подъема 6М, весьма тяжелого режимаработы длину L заготовок крюков типа Б увеличивать на 150 мм, неболее.
5. По заказу потребителя заготовки крюков номеров 1-14допускается изготовлять без прилива.
6. Предельные отклонения размеров, не указанные втаблице, должны выполняться для заготовок крюков, изготовляемых методом горячейштамповки, - по ГОСТ 7505-89.
7. При изготовлении заготовок крюков ковкой радиусы,служащие для построения и образования конфигурации крюка, не являютсясдаточными параметрами. Допуски определяются изготовителем.
8. Допускается вместо радиусов r3 и r6 прямаяплощадка.
9. Дляразмеров l, b1, А, А1заготовок крюков, получаемых методом свободной ковки, предельные отклонениясоответствуют предельным отклонениям размера D соответствующего номера заготовки.
(Измененная редакция, Изм. № 1, 2).
Примерусловного обозначения заготовки крюка номер 10, типа А, исполнения 2:
Заготовкакрюка 10А-2 ГОСТ 6627-74
2.2. Технические требования,методы испытаний, маркировка и транспортирование - по ГОСТ 2105-75.
2.3. Грузоподъемность крюковдолжна соответствовать величинам, указанным в приложении.
| Номер заготовки крюка | Для машин и механизмов с ручным приводом | Для машин и механизмов с машинным приводом | |
| Группа режима работы механизма подъема по ГОСТ 25835-83 | |||
| до 4 М | 5 М - 6 М | ||
| 1 | 0,40 | 0,32 | 0,25 |
| 2 | 0,50 | 0,40 | 0,32 |
| 3 | 0,63 | 0,50 | 0,40 |
| 4 | 0,80 | 0,63 | 0,50 |
| 5 | 1,00 | 0,80 | 0,63 |
| 6 | 1,25 | 1,00 | 0,80 |
| 7 | 1,60 | 1,25 | 1,00 |
| 8 | 2,00 | 1,60 | 1,25 |
| 9 | 2,50 | 2,00 | 1,60 |
| 10 | 3,20 | 2,50 | 2,00 |
| 11 | 4,00 | 3,20 | 2,50 |
| 12 | 5,00 | 4,00 | 3,20 |
| 13 | 6,30 | 5,00 | 4,00 |
| 14 | 8,00 | 6,30 | 5,00 |
| 15 | 10,00 | 8,00 | 6,30 |
| 16 | 12,50 | 10,00 | 8,00 |
| 17 | 16,00 | 12,50 | 10,00 |
| 18 | 20,00 | 16,00 | 12,50 |
| 19 | - | 20,00 | 16,00 |
| 20 | - | 25,00 | 20,00 |
| 21 | - | 32,00 | 25,00 |
| 22 | - | 40,00 | 32,00 |
| 23 | - | 50,00 | 40,00 |
| 24 | - | 63,00 | 50,00 |
| 25 | - | 80,00 | 63,00 |
| 26 | - | 100,00 | 80,00 |
(Измененная редакция, Изм. №2).
