ГОСТ 5812-82

КОСТЫЛИ ДЛЯ ЖЕЛЕЗНЫХ ДОРОГ
ШИРОКОЙ КОЛЕИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Изменение № 2 принято Межгосударственным Советомпо стандартизации, метрологии и сертификации (протокол № 4 от 21 октября 1993г.)

За принятиепроголосовали:

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПостановлениемГосударственного комитета СССР по стандартам от 17.02.82 № 707 дата введенияустановлена

01.01.83

Ограничение срока действияснято по протоколу № 2-93 Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 2-93)

Настоящий стандартраспространяется на костыли класса точности С, предназначенные для крепленияжелезнодорожных рельсов к деревянным шпалам и брусьям.

(Измененная редакция, Изм. №1).

1. КОНСТРУКЦИЯ ИРАЗМЕРЫ

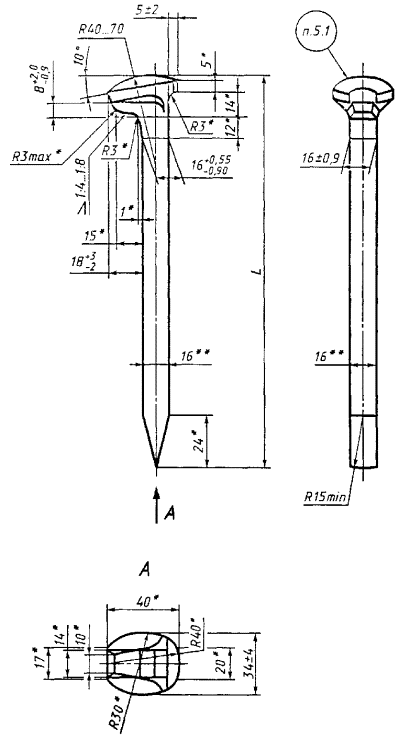

1.1. Конструкция и размеры костылей должны соответствоватьуказанным на чертеже и в таблице.

Пример условного обозначения костыля длиной 165 мм:

Костыль 165 ГОСТ5812-82

* Размеры в готовых изделиях неконтролируют, указаны для изготовления оснастки с точностью ± .

** Размеры для справок.

(Измененная редакция, Изм. №1).

2. ТЕХНИЧЕСКИЕТРЕБОВАНИЯ

2.1. Костыли должны изготовлятьсяиз стали марки Ст4 или Ст3 по ГОСТ 380-94.

Для районов с холоднымклиматом костыли следует изготовлять в исполнении ХЛ по ГОСТ15150-69 из спокойных сталей указанных марок.

2.2. Наповерхности костылей допускаются дефекты металлургического происхождения по ГОСТ 535-88 , незначительные обгорания, неотделимая окалина, а также высадочныетрещины на затылке головки костыля глубиной не более 0,5 мм.

2.1, 2.2. (Измененнаяредакция, Изм. № 1, 2).

2.3. На поверхности головкикостыля не должно быть заусенцев и наплывов металла высотой более 1,5 мм.

Высота складок металла подголовкой костыля не должна быть более 2 мм.

2.4. Допускается на стержнекостыля наличие технологического следа от отверстия матрицы.

2.5. На стержне костыля недолжно быть заусенцев высотой более 2,5 мм.

2.6. Толщиналезвия заостренной части костыля не должна быть более 2 мм. Смешениезаостренной части относительно оси стержня не должно быть боле 1,5 мм.

2.7.Костыли должны выдерживать испытание на растяжение нагрузкой 49 кН (5 тс) безнарушения целостности соединения головки со стержнем и среза боковых частей головки.

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверкисоответствия костылей требованиям настоящего стандарта предприятие-изготовительдолжно проводить приемо-сдаточные испытания на соответствие требованиям пп. 1.1, 2.2-2.7.

3.2. Правила приемки - по ГОСТ 17769-83для изделий класса точности С. Размер партии не должен превышать 200000 шт.

(Измененная редакция, Изм. №1).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры костылей (п. 1.1) исостояние поверхности (пп. 2.2-2.6) следует проверять универсальным измерительныминструментом или шаблонами.

4.2. Внешний осмотр костылейследует проводить без применения увеличительных приборов.

4.3. Испытание на растяжение(п. 2.7)следует проводить в приспособлении, схема которого приведена в приложении 1.

4.4. Смещение заостренного концакостыля относительно оси стержня (п. 2.6) измеряютштангенглубиномером типа ШГ-160 по ГОСТ 162-90 или штангенрейсмассом типаШР-250-0,05 по ГОСТ164-90. Схема измерения приведена в приложении 2.

(Введен дополнительно, Изм.№ 1).

5. МАРКИРОВКА,УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На головкукаждого костыля должна быть нанесена маркировка, содержащая товарный знак илиусловное обозначение предприятия-изготовителя. На головку удлиненных костылейдополнительно наносят риски:

одну - накостылях длиной 230 мм;

две - накостылях длиной 205 мм;

три - накостылях длиной 280 мм.

5.2. Транспортироватькостыли следует транспортом любого вида.

5.3. Костылиодного типоразмера транспортируют без упаковки железнодорожным транспортом, кроме открытых платформ.

Допускается транспортироватькостыли в универсальных контейнерах по ГОСТ 15102-75, ГОСТ 20435-75, ГОСТ22225-76, специализированных контейнерах.

5.4. При транспортировании вконтейнерах - маркировка по ГОСТ14192-96.

Допускается одновременнотранспортировать костыли разных типоразмеров приусловии исключения их перемешивания.

5.5. Каждаяпартия костылей должна сопровождаться документом о качестве, удостоверяющемсоответствие их требованиям настоящего стандарта, в котором должно бытьуказано:

- наименованиеили товарный знак предприятия-изготовителя;

- условноеобозначение костыля;

- результатыиспытаний;

- массакостылей.

5.6. Хранение костылей - поусловиям 7 ГОСТ15150-69.

Разд. 5. (Измененнаяредакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

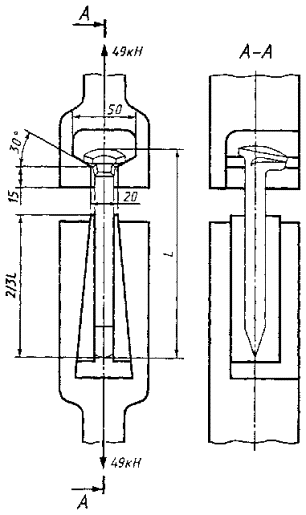

СХЕМА ПРИСПОСОБЛЕНИЯДЛЯ ИСПЫТАНИЯ КОСТЫЛЕЙ НА РАСТЯЖЕНИЕ

Примечание. Вместо нижней частиприспособления могут быть использованы зажимы разрывной машины.

ПРИЛОЖЕНИЕ 2

Справочное

СХЕМА ИЗМЕРЕНИЯСМЕЩЕНИЯ ЗАОСТРЕННОГО КОНЦА КОСТЫЛЯ

1 - штангенглубиномер типа ШГ-160; 2 - основание

1 - штангенрейсмасс типа ШР-250-0,05; 2 - основание

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм.№ 1).
