ГОСТ 5616-89* «Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия»

Настоящий стандарт распространяется на трехфазные синхронные явнополюсные генераторы и генераторы-двигатели частотой 50 Гц, предназначенные для соединения непосредственно или через ускоряющую передачу с гидравлическими турбинами, изготовляемые для нужд электроэнергетики.
Стандарт пригоден для целей сертификации.

Обозначение: ГОСТ 5616-89*
Название рус.: Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия
Статус: действующий
Заменяет собой: ГОСТ 17525-81 ГОСТ 5616-81
Дата актуализации текста: 08.10.2010
Дата добавления в базу: 08.10.2010
Дата введения в действие: 01.07.1990
Разработан: Министерство электротехнической промышленности СССР
Утвержден: Госстандарт СССР (03.05.1989)
Опубликован: Издательство стандартов № 1989<br>ИПК Издательство стандартов № 2003

ГОСТ 5616-89

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

ГЕНЕРАТОРЫ ИГЕНЕРАТОРЫ-ДВИГАТЕЛИ
ЭЛЕКТРИЧЕСКИЕГИДРОТУРБИННЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

Содержание



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГЕНЕРАТОРЫ И ГЕНЕРАТОРЫ-ДВИГАТЕЛИ ЭЛЕКТРИЧЕСКИЕ ГИДРОТУРБИННЫЕ

Общие технические условия

Water-wheel type generators and motor-generators. General specifications

ГОСТ
5616-89

Дата введения 01.07.90

Настоящийстандарт распространяется на трехфазные синхронные явнополюсные генераторы и генераторы-двигателичастотой 50 Гц, предназначенные для соединения непосредственно или черезускоряющую передачу с гидравлическими турбинами (далее - гидрогенераторы),изготовляемые для нужд электроэнергетики.

Стандартпригоден для целей сертификации.

(Измененнаяредакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1.Значения номинальных напряжений следует выбирать из ряда: 0,4; 0,63; 3,15; 6,3;10,5; 13,8; 15,75; 18; 20 кВ.

Допускается посогласованию изготовителя с потребителем применение других напряжений.

1.2.Значения номинального коэффициента мощности рекомендуется установить:

0,8 -для гидрогенераторов и генераторов-двигателей мощностью 125 МВ·А и ниже;

0,85- для гидрогенераторов мощностью от 125 до 360 МВ·А;

0,9 - длягидрогенераторов мощностью более 360 МВ·А;

0,95 - длякапсульных генераторов мощностью 20 МВ·А и менее;

0,98 - длякапсульных генераторов мощностью более 20 МВ·А.

Номинальныйкоэффициент мощности генераторов-двигателей в двигательном режиме следуетустанавливать в техническом задании или технических условиях на обратимыемашины конкретного типа.

Допускается посогласованию изготовителя с потребителем изготовление гидрогенераторов сноминальными коэффициентами мощности, отличными от вышеуказанных.

1.3.Значение номинальной мощности генераторов, а для генераторов-двигателей также ив двигательном режиме должно быть указано в техническом задании или техническихусловиях.

Генераторы игенераторы-двигатели должны допускать повышение активной нагрузки вплоть дополной номинальной мощности за счет повышения коэффициента мощности.

При работегенератора и генератора-двигателя в режиме синхронного компенсатора сперевозбуждением реактивную мощность следует определять наибольшим длительнодопустимым током ротора.

При работегидрогенератора и генератора-двигателя в режиме синхронного компенсатора снедовозбуждением наибольшую потребляемую реактивную мощность следует указыватьв техническом задании и уточнять по результатам испытаний первого промышленногообразца.

Допустимыереактивные мощности гидрогенератора и генератора-двигателя в режимахперевозбуждения и недовозбуждения в зависимости от активной нагрузки итемператур охлаждающих сред (диаграммы мощности) должны быть оценены припроектировании, указаны в инструкции по эксплуатации и уточнены по результатамиспытаний головного образца-машины.

1.4.Значение номинальной частоты вращения гидрогенератора в оборотах в минутуследует выбирать, по согласованию изготовителя с основным потребителем(заказчиком), ближайшее к оптимальной по агрегату. Конкретное значениеноминальной частоты вращения следует выбирать исходя из формулы

где -число полюсов.

1.1-1.4. (Измененнаяредакция, Изм. № 1).

1.5. Значение коэффициента полезного действия приноминальной и частичных нагрузках, значения мощностей электродвигателейвспомогательных систем и составляющие потерь в номинальном режиме следуетприводить в техническом задании или технических условиях. Длягенераторов-двигателей значения КПД и составляющие потерь следует указыватьтакже для двигательного режима.

1.6.Гидрогенераторы должны выдерживать внешние вибрационные нагрузки в диапазоне 1- 100 Гц с максимальным ускорением 1 g. По согласованию сзаказчиком следует проводить разработку гидрогенераторов для работы всейсмически опасных районах.

1.7. Вид климатического исполнения - УХЛ4, Т4, ТВ4, УХЛ2 по ГОСТ15150.

1.8. Режим работы - S1 по ГОСТ183.

Номинальныезначения охлаждающей среды:

а) температураохлаждающего воздуха:

плюс 40 °С - приразомкнутом цикле вентиляции;

плюс 35 °С - призамкнутом цикле вентиляции;

б)температура воды, поступающей для непосредственного охлаждения активных частей,- не выше плюс 45 °С;

в)температура воды, поступающей в воздухоохладители и теплообменники, - не вышеплюс 28 °С.

При работе вусловиях, отличающихся от указанных, номинальные значения охлаждающей средыдолжны быть установлены в техническом задании или технических условиях.Допустимые нагрузки гидрогенераторов при работе в условиях, отличающихся отноминальных значений охлаждающей среды, должны быть указаны в эксплуатационнойдокументации.

1.9.Статическую перегружаемость Wn, o.e., гидрогенераторов в номинальномрежиме устанавливают по согласованию между изготовителем и основнымпотребителем (заказчиком), но не ниже 1,5, и рассчитывают по формуле

где ifном- ток возбуждения при номинальной нагрузке, А;

ifk - ток возбуждения при установившемсятрехфазном коротком замыкании и номинальном токе статора, А;

if0 - ток возбуждения прихолостом ходе и номинальном напряжении, А;

cos jном - номинальный коэффициентмощности.

Статическаяперегружаемость капсульных генераторов должна быть не менее:

1,5для генераторов мощностью до 20 MB·А включительно;

1,35»       »            »           » свыше 20 MB·А.

1.8, 1.9. (Измененнаяредакция, Изм. № 1).

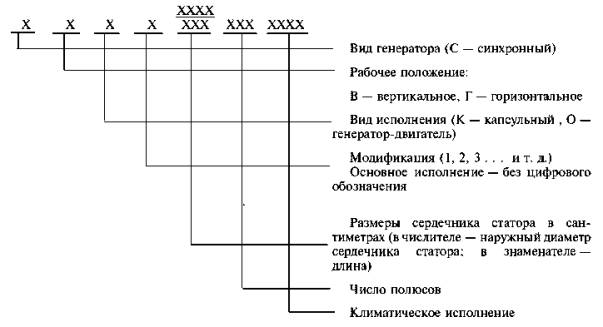

1.10. Гидрогенераторы и генераторы-двигатели должны иметь следующуюструктуру условного обозначения типоразмера:

Пример условного обозначения гидрогенератора синхронного, вертикального,основного исполнения, с наружным диаметром сердечника статора 940 см и длинойсердечника статора 235, числом полюсов 30, климатического исполнения УХЛ4:

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гидрогенераторы и их вспомогательные системы должны удовлетворятьтребованиям настоящего стандарта, ГОСТ183 и ГОСТ21558.

(Измененнаяредакция, Изм. № 1).

2.2.Систему охлаждения гидрогенераторов устанавливают по согласованию изготовителяс потребителем. По требованию потребителя допускается отбор горячего воздухадля отопления помещений ГЭС. Вид системы охлаждения и расход отбираемого наотопление воздуха указывают в техническом задании или технических условиях нагидрогенераторы конкретных типов.

2.3. Тип системы возбуждения итребования к ее исполнению и параметрам устанавливают по согласованиюизготовителя с потребителем или заказчиком. Система возбуждения должнасоответствовать ГОСТ21558 и обеспечивать необходимые режимы возбуждения при примененииэлектрического торможения гидроагрегатов, а также при частотных пускахобратимых генераторов от тиристорных пусковых устройств.

(Измененнаяредакция, Изм. № 1).

2.4. Класс нагревостойкостиизоляции обмоток статора и ротора должен быть не ниже класса В по ГОСТ8865.

2.5. Предельные значения температуры узлов и деталей в местахсоприкосновения с изоляцией при продолжительной работе с номинальной нагрузкойдолжны быть не выше температур, предусмотренных ГОСТ8865.Предельные значения допустимых температур при применении изоляционныхматериалов классов нагревостойкости В и F - по табл. 1.

Таблица 1

Узлы гидрогенератора или охлаждающая

Измерения методом

Предельно допустимые значения температуры, °С, не более, при использовании изоляционных материалов классов нагревостойкости

В

F

1. Охлаждающая вода, выходящая из обмоток статора, ротора и сердечника статора

Термометра

65

65

2. Обмотка статора при косвенном воздушном охлаждении

Термопреобразователей сопротивления

120

140

3. Обмотка ротора при косвенном воздушном и форсированном воздушном охлаждении

Сопротивления

130

145

4. Активная сталь сердечника статора при косвенном воздушном и непосредственном водяном охлаждении обмотки статора

Термопреобразователей сопротивления

120

140

Примечания:

1. Предельные значениядопустимых температур обмотки статора, измеренные методом термопреобразователейсопротивления, и обмотки ротора, измеренные методом сопротивления, при ихнепосредственном водяном охлаждении устанавливают в техническом задании илитехнических условиях на гидрогенераторы конкретных типов.

2. Температуру обмоткистатора следует измерять термопреобразователями сопротивления, заложеннымимежду катушками в пазу - при двухслойных обмотках с косвенным воздушным охлаждениеми под пазовые клинья - при однослойной обмотке, а также при любой обмотке снепосредственным водяным охлаждением.

3.Температуру сердечника статора следует измерять термопреобразователямисопротивления, заложенными на дне пазов.

2.6. Допускается длительная несимметричная нагрузкагидрогенераторов с демпферной системой, если токи в фазах не превышаютноминального значения, а ток обратной последовательности (или разность токовфаз) в процентах номинального не превышают соответственно:

а)при косвенном воздушном охлаждении обмотки статора:

14(20) - для мощности 125 МВ·А и менее;

10 (15) -длямощности свыше 125 МВ·А;

б)при непосредственном водяном охлаждении обмотки статора - 7(10).

Примечание. Здесь и в пп. 2.7, 2.8 за номинальный токстатора генераторов-двигателей следует принимать наибольший из токов вгенераторном и двигательном режимах.

2.5, 2.6. (Измененнаяредакция, Изм. № 1).

2.7.Гидрогенераторы должны допускать кратковременные перегрузки в аварийныхусловиях по току статора при кратности тока относительно номинального егозначения в соответствии с табл. 2, при числе перегрузок предельной длительностине более двух в год.

Таблица 2
Кратность перегрузки

Продолжительность перегрузки, мин

при косвенном воздушном охлаждении обмотки статора

при непосредственном водяном охлаждении обмотки статора

1,1

60

1,15

15

1,2

6

1,25

5

1,3

4

1,4

3

2

1,5

2

1

2,0

1

-

2.8. Термическая устойчивость ротора с демпферной системой при кратковременнойработе в несимметричных режимах должна соответствовать следующим значениямпроизведения квадрата тока обратной последовательности в относительных единицахна допустимое время работы в несимметричном режиме  не более:

40 с - прикосвенном воздушном охлаждении обмоток;

20 с - принепосредственном водяном или форсированном воздушном охлаждении обмоток или примассивных полюсах ротора.

2.9.Ротор гидрогенератора должен допускать двукратный номинальный ток возбуждениядлительностью не менее 50 с для гидрогенераторов с косвенным воздушнымохлаждением и не менее 20 с для гидрогенераторов с форсированным воздушным илинепосредственным водяным охлаждением обмотки ротора. Допускается посогласованию с потребителем изготовление гидрогенераторов с длительностьюдвукратного номинального тока возбуждения, отличной от указанной.

Длягенераторов-двигателей под номинальным током следует понимать наибольший из егозначений в генераторном и двигательном режимах.

2.10.(Исключен, Изм. № 1).

2.11 Конструкция обмоткистатора гидрогенератора должна обеспечивать одинаковую электрическую прочностьизоляции всех витков обмотки. Схема обмотки статора должна обеспечиватьсимметрию фазных напряжений относительно земли. Напряжение нейтрали, измеренноепо первой гармонике, не должно превышать 0,75 % номинального фазногонапряжения.

2.12Сопротивление изоляции обмоток статора и ротора гидрогенератора относительнокорпуса и заземленных других обмоток должно быть не менее 10 МОм на каждыйкиловольт их номинального напряжения при температуре 10-30 °С.

Для болеевысоких температур допускаемое значение сопротивления изоляции снижается в 2раза на каждые 20 °С разности между температурой, при которой выполняетсяизмерение, и 30 °С. Во всех случаях сопротивление изоляции обмоток не должнобыть менее 0,5 МОм.

2.13.Гидрогенератор должен выдерживать угонную частоту вращения гидротурбины (дляповоротно-лопастных гидравлических турбин при сохранении комбинированнойсвязи). При этом максимальные расчетные напряжения материалов вращающихсячастей гидрогенератора не должны превышать 2/3 предела текучести примененныхматериалов, а деформация обода ротора должна быть менее размера воздушногозазора. Допускается по согласованию изготовителя с основным потребителем илизаказчиком повышение расчетных напряжений материалов вращающихся частейгидрогенератора, но не более чем до 95 % предела текучести.

2.12, 2.13. (Измененнаяредакция, Изм. № 1).

2.14.Гидрогенератор при исправной работе системы регулирования частоты вращения послесброса нагрузки должен допускать включение в сеть без осмотра и проверки.

2.15. Гидрогенераторы следует включать в сеть методом точнойсинхронизации. Допускается в аварийных случаях включение их в сеть методомсамосинхронизации.

Длягидрогенераторов мощностью до 50 МВт включительно возможность включения в сетьметодом самосинхронизации при нормальной работе устанавливают в техническихзаданиях или технических условиях на гидрогенераторы конкретных типов.Динамическая стойкость гидрогенератора к токам короткого замыкания - по ГОСТ183.

2.16.Генераторы должны допускать не менее 700 пусков в год, а генераторы-двигатели -не менее 1400 пусков в год.

Допускаетсяустанавливать в технических заданиях или в технических условиях нагидрогенераторы конкретных типов большее число пусков.

Способ пускагенераторов-двигателей в двигательном режиме устанавливается по согласованиюмежду изготовителем и основным потребителем (заказчиком).

2.15, 2.16. (Измененнаяредакция, Изм. № 1).

2.17.Гидрогенераторы должны иметь продольно-поперечную успокоительную систему.Допускается по согласованию изготовителя с потребителем изготовлениегидрогенераторов мощностью до 4 MB·А без успокоительных систем,при этом требования по допустимой длительности несимметричной нагрузкигидрогенераторов устанавливают в технических условиях или техническом заданиина гидрогенераторы конкретных типов.

2.18.Все гидрогенераторы должны иметь не менее шести выводов обмотки статора.

2.19.Воздухоохладители и маслоохладители для охлаждения масла в масляных ваннахподпятников и направляющих подшипников гидрогенераторов должны быть рассчитанына давление воды до 0,5 МПа. Конкретное значение давления следует устанавливатьв техническом задании или технических условиях на гидрогенераторы конкретныхтипов.

2.20.Гидрогенераторы в вертикальном исполнении должны допускать длительную работу сноминальной нагрузкой:

при отключенииодного воздухоохладителя при числе воздухоохладителей в гидрогенераторе 12 иболее;

при температуреохлаждающей воды 28 °С;

при отключениидвух из 12 охладителей или одного из восьми - при температуре охлаждающей водыне более 20 °С.

2.21.Смазку и охлаждение подпятников и направляющих подшипников вертикальныхгидрогенераторов следует осуществлять без циркуляции масла вне его масляныхванн. По согласованию изготовителя с потребителем (заказчиком) допускаетсяприменение выносных маслоохладителей подпятников и подшипников.

Системамаслоснабжения подпятника и подшипников генератора и турбины капсульногогидроагрегата должна быть общей.

Допускаетсяработа гидрогенераторов при прекращении циркуляции воды в маслоохладителяхподпятника и подшипников. При этом допустимое время работы устанавливается втехническом задании на гидрогенератор конкретного типа.

Подпятники иподшипники генераторов-двигателей с обратимым насосом-турбиной должны бытьреверсивными.

2.22.Подпятники должны быть оснащены эластичными металлопластмассовыми сегментами(ЭМП-сегментами), облицованными фторопластом, или сегментами, облицованнымибаббитом.

2.21, 2.22. (Измененнаяредакция, Изм, № 1).

2.22.1.По согласованию изготовителя с потребителем или заказчиком допускается в подпятниках,имеющих баббитовое покрытие сегментов, применять принудительную подачу масла кповерхностям трения под давлением при пусках и остановах генератора.

Подпятники спринудительной подачей масла под давлением должны допускать останов в аварийныхслучаях без принудительной подачи масла под давлением.

Применениепринудительной смазки не должно увеличивать время пуска агрегата более чем на10 с.

2.22.2.Подпятники с ЭМП-сегментами должны обеспечивать пуск гидрогенератора безпредварительного подъема ротора на тормоза после стоянки длительностью 2 мес.

Подпятники,имеющие баббитовое покрытие сегментов без принудительной смазки, должныдопускать пуск гидрогенератора без предварительного подъема ротора на тормозапосле стоянки, продолжительность которой устанавливается в техническом заданиина гидрогенератор конкретного типа.

Подпятники,имеющие баббитовое покрытие сегментов и принудительную смазку, должны допускатьпуск гидроагрегата без предварительного подъема ротора на тормоза последлительной стоянки.

2.22.3. Подпятники сЭМП-сегментами должны обеспечивать останов на выбеге без торможения. Подпятникис баббитовым покрытием сегментов должны допускать в аварийных ситуациях остановна выбеге без торможения.

2.22.4.Подпятники с ЭМП-сегментами и баббитовым покрытием сегментов должны допускатьпуск гидроагрегата при температуре масла не ниже 10 °С.

2.22.1-2.22.4. (Введеныдополнительно, Изм. № 1).

2.23.Подпятники и подшипники гидрогенераторов во всех исполнениях должны иметьизоляцию, предотвращающую протекание электрического тока через поверхностискольжения. Электрическое сопротивление этой изоляции, измеренное мегомметромна напряжение 1000 В, должно быть не менее 1,0 МОм при температуре плюс 10-30°С.

Конструкцияподшипников гидрогенераторов должна обеспечивать периодический контрольцелостности изоляции в процессе эксплуатации без разборки их узлов (дажечастичной).

2.24. Масляные ванныподпятника и подшипников гидрогенератора должны иметь уплотнения, устройства, предотвращающиепроникание паров масла в гидрогенератор; по согласованию может поставлятьсятакже система отвода паров.

2.25.Гидрогенераторы в вертикальном исполнении должны иметь автоматизированнуюсистему торможения вращающихся частей гидроагрегата с возможностью перехода принеобходимости на ручное управление.

2.25.1.Система механического торможения должна обеспечивать непрерывное торможениегидроагрегата при его останове после того, как гидрогенератор будет отключен отэлектрической сети, погашено поле возбуждения, прекращен доступ воды вгидравлическую турбину и частота вращения снизится до значения, указанного вэксплуатационной документации, но которое для нормальных условий эксплуатациине должно превышать 30 % номинальной частоты вращения агрегата.

2.25.2.Тормозное устройство должно обеспечивать останов гидроагрегата с учетомвращающего момента, равного 1 % номинального вращающего момента гидравлическойтурбины. Тормозное устройство должно также обеспечивать подъем вращающихсячастей гидроагрегата путем подачи масла в тормозные цилиндры с последующеймеханической фиксацией поднятого положения для осуществления осмотров иремонтов подпятника. Высота подъема ротора на тормоза должна быть согласована споставщиком турбины.

2.25.3.Торможение гидроагрегата мощностью свыше 1 МВ·А следует проводить системойторможения с использованием сжатого воздуха давлением 0,6-0,8 МПа. Тормозныеколодки при торможении не должны образовывать токопроводящей пыли.

Конструкциятормозов должна обеспечивать надежное опускание тормозных колодок после снятиядавления в системе.

При отсутствиисистемы торможения гидрогенератор должен быть снабжен стопором дляпредотвращения поворота ротора во время ремонтов.

2.25.4.На гидрогенераторах мощностью свыше 50 МВт и на обратимых агрегатах кромемеханической системы торможения должна предусматриваться и электрическая.

Вид системы испособ электрического торможения должны быть установлены в технических заданияхна генераторы конкретных типов.

2.24-2.25.4. (Измененнаяредакция, Изм. № 1).

2.25.5.Допускается по согласованию изготовителя с потребителем изготовлениегидрогенераторов в вертикальном исполнении без системы торможения.

2.26.Допускается по требованию потребителя изготовление гидрогенераторов вгоризонтальном исполнении с системой торможения.

2.27.Гидрогенераторы должны быть оборудованы устройством автоматического тепловогоконтроля.

Допускается длягидрогенераторов мощностью до 50 МВт включительно с воздушной системойохлаждения применение системы теплового контроля с регистрацией тепловыхпараметров и сигнализацией о превышении допустимых уровней температур.

2.28.Для измерения температуры обмотки статора гидрогенератора число температурныхиндикаторов должно быть не менее:

а)при воздушном охлаждении:

для гидрогенераторовмощностью до 0,5 МВ·А включительно установка температурных индикаторов необязательна;

длягидрогенераторов мощностью свыше 0,5 до 10 MB·А включительно - 6 шт. настатор; для гидрогенераторов мощностью более 10 МВ·А - не менее 12 шт.;

б) приводяном охлаждении:

1 шт. в концекаждой параллельной цепи системы охлаждения.

Для измерениятемпературы активной стали статора число температурных индикаторов должно бытьне менее:

длягидрогенераторов мощностью до 10 МВ·А включительно установка температурныхиндикаторов не обязательна;

для гидрогенераторовмощностью свыше 10 МВ·А - 1 шт. на каждый сектор, но не менее 6 шт. нагидрогенератор.

(Измененнаяредакция, Изм. № 1).

2.29.На выходе воздуха каждой секции воздухоохладителя должно быть установлено поодному температурному индикатору, в зоне горячего воздуха - два температурныхиндикатора и два термометрических сигнализатора на гидрогенератор.

2.30.Для измерения температуры подшипников и подпятников число термопреобразователейсопротивления и термометрических сигнализаторов должно быть не менее:

а)двух термопреобразователей сопротивления и двух термометрических сигнализаторовв сегментах подпятника.

У генераторовмощностью более 10 МВт термопреобразователи сопротивления рекомендуетсяустанавливать в каждом сегменте подпятника;

б)двух термопреобразователей сопротивления в масляных ваннах подпятника и каждогоподшипника. Для генераторов мощностью до 10 МВт достаточно одноготермопреобразователя сопротивления в масляных ваннах;

в)двух термопреобразователей сопротивления и двух термометрических сигнализаторовв сегментах каждого подшипника.

У генераторовмощностью более 10 МВт рекомендуется устанавливать термопреобразователисопротивления в половине сегментов (через один сегмент).

2.31.Генераторы мощностью более 0,5 MB·А должны быть оборудованыавтоматической системой выявления пожара и пожаротушения распыленной водой илиинертным газом (для капсульных генераторов). На подводящих магистралях должныбыть установлены быстродействующие запорные устройства. По согласованиюизготовителя с потребителем допускается применение других противопожарныхсредств, а при применении материалов, не поддерживающих горение, допускаетсяизготовление гидрогенератора без системы пожаротушения, а также устройства дляручного управления системой пожаротушения.

2.30, 2.31. (Измененнаяредакция, Изм. № 1).

2.31.1. Нагидрогенераторах с газовым пожаротушением в каналах отбора теплого воздуха изгидрогенератора, а также на пылеулавливающих фильтрах забора воздуха должныбыть предусмотрены автоматически закрывающиеся заслонки с сигнализацией об ихположении.

(Введендополнительно, Изм. № 1).

2.32.Гидрогенераторы мощностью свыше 1,5 МВ·А должны иметь установленные на валу илиприводимые от вала гидрогенератора электрические синхронные генераторы частотой50 Гц с постоянными магнитами (регуляторные генераторы), предназначенные дляпитания измерительной части регулятора гидравлических турбин.

Допускается посогласованию изготовителя с потребителем применение регуляторных генераторовчастотой, отличной от 50 Гц, а также других источников питания измерительнойчасти регулятора гидравлической турбины.

2.33. Допускается длягидрогенераторов мощностью до 1,5 МВ·А включительно соединение валаэлектромашинного возбудителя с валом гидрогенератора при помощи механическойпередачи.

2.34.Общестанционная система водоподготовки для гидрогенераторов с непосредственнымводяным охлаждением должна обеспечивать удельное сопротивление заливаемого в обмоткустатора дистиллята не менее 2000 Омм. Система непосредственного водяногоохлаждения обмотки статора должна обеспечивать удельное сопротивлениедистиллята 2000-4000 Омм. Гидрогенераторы должны допускать работу в течениеодних суток при снижении удельного сопротивления дистиллята до 500 Омм. Системаводяного охлаждения должна обеспечивать контроль температуры, давления, расходаи удельного сопротивления дистиллята и содержать устройства автоматическогоподдерживания температуры дистиллята в необходимых пределах при измененияхнагрузки генератора и температуры воды на входе в теплообменник.

2.35.Гидрогенераторы с внутренним диаметром сердечника 3 м и более должныудовлетворять требованиям ремонтопригодности: допускать замену стержней обмоткистатора и полюсов ротора без выемки ротора гидрогенератора и съема верхнейкрестовины, обеспечивать профилактический осмотр лобовых частей обмотки испинки сердечника статора, а также применение средств малой механизации,специального инструмента и оборудования при монтаже и плановых ремонтах.

Внутреннийдиаметр сердечника статора должен допускать выемку крышки турбины, а такженижней крестовины генератора при ее наличии.

2.34, 2.35. (Измененная редакция, Изм. №1).

2.36. Трубопроводы,аппаратуру системы водяного охлаждения обмоток гидрогенераторов, а такжесистему пожаротушения до запорного устройства следует изготовлять изантикоррозионных материалов.

2.37. Допустимаявибрация (размах колебаний) в горизонтальной плоскости крестовиныгидрогенератора со встроенными в них направляющими подшипниками привертикальном исполнении или вибрация подшипников в вертикальной плоскости пригоризонтальном исполнении гидрогенератора во всех рабочих установившихсярежимах работы не должна быть более:

0,18 мм длягидрогенераторов с номинальной частотой вращения до 100 об/мин включ.;

0,15 мм длягидрогенераторов с номинальной частотой вращения св. 100 до 187,5 об/минвключ.;

0,1 мм длягидрогенераторов с номинальной частотой вращения св. 187,5 до 375 об/минвключ.;

0,07 мм длягидрогенераторов с номинальной частотой вращения св. 375 до 750 об/мин включ.

Размах вертикальнойвибрации грузонесущей крестовины вертикального гидрогенератора и вибрации восевом направлении опорной конструкции подпятника горизонтального гидроагрегатане должен превышать значений, указанных в табл. 3.

Таблица3

Частота вибрации, Гц

Допустимый размах вибрации, мм

1 и менее

0,18

3

0,15

6

0,12

10

0,08

16

0,06

30 и более

0,04

Допустимаявибрация (размах колебаний частотой 100 Гц во всем диапазоне нагрузок всимметричном режиме) не должна превышать:

сердечникастатора - 0,03 мм;

лобовых частейобмотки статора генераторов мощностью свыше 300 MB·А и генераторов-двигателеймощностью свыше 100 МВ·А в тангенциальном и радиальном направлениях - 0,1 мм.

(Измененная редакция, Изм. № 1).

2.38. Уровень шума (средний уровень звука) гидрогенераторов нарасстоянии 1 м от верхней крестовины, а для капсульных генераторов - нарасстоянии 1 м от проходной колонны на отметке входа в нее не должен превышать85 дБА

2.39. Значения показателей надежности гидрогенераторов совспомогательными системами по ГОСТ27.002 и ГОСТ4.167 должныустанавливаться в техническом задании, но быть не менее:

Коэффициентготовности                                    0,996

Средняянаработка на отказ, ч                            27000

Ресурсмежду капитальными ремонтами, лет   7

Срокслужбы, лет                                                 40

2.40. Степень защиты гидрогенераторов - IP00, а в капсульном исполнении- IP58 по ГОСТ17494.

2.41.Гидрогенераторы должны сохранять номинальную мощность при номинальномкоэффициенте мощности и предельном отклонении напряжения на выводах на ±5 %, ачастоты на ±2 % номинальных значений. При этом при работе с повышеннымнапряжением и пониженной частотой сумма абсолютных значений отклоненийнапряжения и частоты не должна быть выше 5 %.

Гидрогенераторыдолжны допускать длительную работу при предельном отклонении напряжения отноминального значения, не превышающем ±10 %. При отклонениях напряжения от ±5 %до ±10 % допустимые нагрузки гидрогенераторов должны быть снижены.

2.42.Емкостная нагрузка гидрогенератора при допустимом отклонении напряжения ичастоты по п. 2.41 не должна превосходить номинальной мощности гидрогенератора.

Длительностьработы в указанных режимах при необходимости должна быть оговорена втехническом задании на гидрогенераторы конкретного типа.

2.43.Изоляция обмоток статора должна выдерживать испытательное напряжение по ГОСТ183.

Изоляция обмоткиротора должна выдерживать испытательное напряжение:

десятикратноеноминальное напряжение возбуждения, но не менее 1500 В - при номинальномнапряжении возбуждения до 500 В;

4000 В плюсдвукратное номинальное напряжение возбуждения - при номинальном напряжениивозбуждения свыше 500 В.

2.39-2.43. (Измененнаяредакция, Изм. № 1).

2.44. Для капсульныхгидрогенераторов с непосредственным водяным охлаждением в зоне генератора иголовной части капсулы внутренние поверхности должны иметь тепловую изоляцию.

2.45.При длительных стоянках капсульных генераторов должна быть предусмотренавентиляционная установка для подачи сухого подогретого воздуха внутрь капсулы.

2.46.В аварийных случаях гидрогенератор должен допускать пуск и подъем напряжения ивключение в сеть при отсутствии напряжения в системе собственных нуждпеременного тока электростанции (обратимые машины - пуск для работы вгенераторном режиме).

Допускаемоевремя вращения гидрогенератора при потере напряжения в системе собственных нуждпеременного тока устанавливают в технических условиях или техническом заданиина гидрогенераторы конкретных типов.

2.47.Требования к испытаниям повышенным давлением тормозов, воздухоохладителей,маслоохладителей, охладителей дистиллята и обмоток с водяным охлаждениемустанавливаются в технических заданиях.

2.48.Для приемочных испытаний головной гидрогенератор по согласованию междуизготовителем и основным потребителем или заказчиком может быть оснащендополнительным контролем теплового и механического состояний.

2.47, 2.48. (Введеныдополнительно, Изм. № 1).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1.Требования безопасности гидрогенераторов - по классу 01 ГОСТ12.2.007.0, ГОСТ12.2.007.1, ГОСТ 12.1.003, ГОСТ 12.1.004.

3.1.1. На выводныхзажимах термопреобразователей сопротивления, заложенных в статоре генератора,должны быть установлены разрядники.

3.1.2.Корпус генератора, фундаментные плиты и трубопроводы систем охлаждения должныбыть снабжены элементами заземления по ГОСТ21130.

Корпус статорадолжен иметь два элемента заземления, расположенных в диаметрально противоположныхместах.

Значениесопротивления между заземляющими элементами и каждой доступной прикосновениючастью, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

3.1.3. Пожарная безопасность генератора и его элементов должнаобеспечиваться как в нормальных, так и в аварийных режимах.

Расчетноезначение вероятности возникновения пожара в (от) генераторе (а) не должнопревышать 10-6 в год по ГОСТ 12.1.004.

3.1.4.При испытаниях и измерениях должны выполняться требования безопасности по ГОСТ12.3.019.

3.1.1-3.1.4. (Введеныдополнительно, Изм. № 1).

4. КОМПЛЕКТНОСТЬ

4.1. В комплектгидрогенератора должны входить оборудование вспомогательных систем (в том числеконтроля и диагностики, возбуждения, торможения и подъема ротора, пускагенераторов-двигателей в длительный режим, водяного охлаждения обмоток иподготовки дистиллята, пожаротушения) в модульном исполнении, запасные части,специальный инструмент и приспособления для монтажа, капитального и среднегоремонта, а также другое оборудование и устройства в объеме, установленном втехническом задании на гидрогенераторы конкретных типов. Выбор максимальныхразмеров модулей принимается исходя из условий транспортирования. Еслипредусмотрена шихтовка сердечника статора «в кольцо» на месте установки, тодопускается его изготовление, транспортирование в виде составных частей, размерыкоторых устанавливаются в техническом задании на гидрогенераторы конкретныхтипов.

(Измененнаяредакция, Изм. № 1).

4.2. Кгидрогенераторам должны быть приложены паспорт, эксплуатационная документация,ремонтная документация, чертежи, схемы, протоколы испытаний в объеме,согласованном с заказчиком.

5. ПРАВИЛА ПРИЕМКИ

5.1. Дляподтверждения соответствия гидрогенераторов и их составных частей,электромашинных возбудителей, регуляторных и вспомогательных генераторовтребованиям настоящего стандарта проводят приемочные, приемосдаточные,сертификационные, периодические и типовые испытания.

Сертификационные испытаниягидрогенераторов должны проводить
