ГОСТ 5470-75

ЛАКИ МАРОК ПФ-283И ГФ-166

ТЕХНИЧЕСКИЕУСЛОВИЯ

ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.07.76

Настоящийстандарт распространяется на лаки марок ПФ-283 иГФ-166, представляющие собой растворы алкидных смол, модифицированных растительными маслами, жирнымикислотами растительных масел и продуктов их переработки, дистиллированнымижирными кислотами таллового масла идистиллированным талловым маслом в органических растворителях с добавлениемсиккатива.

Лакипредназначаются для покрытий по масляным краскам, деревянным и металлическимповерхностям, эксплуатируемым в атмосферных условиях (лак марки ГФ-166) и внутри помещения.

Лакинаносят на поверхность кистью или краскораспылителем.

Обязательныетребования, направленные на обеспечение безопасности лаков ПФ-283 и ГФ-166 для жизни, здоровьяи имущества граждан, охрану окружающей среды, изложены в п. 1.3 (табл. 1,показатели 5,9), пп. 4.1, 4.2.

(Измененнаяредакция, Изм. № 4, 5).

1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Лаки должны выпускаться в соответствии с требованиями настоящегостандарта по рецептуре и технологическому регламенту, утвержденным вустановленном порядке.

(Измененная редакция, Изм. № 4).

1.2. Перед применением и испытанием лак разбавляют до рабочей вязкостиксилолом ( ГОСТ 9410 , ГОСТ 9949 ), сольвентом ( ГОСТ 1928 ,ГОСТ 10214),скипидаром (ГОСТ 1571)или смесью одного из этих растворителей с уайт-спиритом (нефрасом-С4 - 155/200) ( ГОСТ 3134 ) в соотношении 1:1.

(Измененная редакция, Изм. № 4).

1.3. Лаки марок ПФ-283 и ГФ-166 должнысоответствовать требованиям и нормам, указанным в табл. 1.

Таблица 1

(Измененнаяредакция, Изм. № 4, 5).

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки - по ГОСТ 9980.1 .

(Измененная редакция,Изм. № 2, 4).

2.2. Приемосдаточныеиспытания проводят по показателям 1, 2, 4 - 9 табл. 1.

Приполучении неудовлетворительных результатов приемосдаточных испытаний хотя бы поодному из показателей проводят повторные испытания на удвоенной выборке, взятойот той же партии.

Результатыиспытаний распространяются на всю партию.

Нормупо показателю 3табл. 1 определяют не реже одного раза в год с календарной даты началавыпуска лака.

Приполучении неудовлетворительных результатов периодических испытаний проверяюткаждую партию до получения удовлетворительных результатов подряд не менее чемна трех партиях.

Приполучении повторного отрицательного результата периодические испытанияпереводят в приемосдаточные до получения удовлетворительных результатов.

(Измененнаяредакция, Изм. № 5).

2.3. (Исключен, Изм.№ 2).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Отбор проб - по ГОСТ 9980.2 .

(Измененнаяредакция, Изм. № 2, 3, 4).

3.2. Подготовкаобразцов к испытанию

Испытуемыйлак тщательно перемешивают и фильтруют через сито с сеткой 056 К по ГОСТ6613. Цвет лака, условную вязкость, массовую долю нелетучих веществопределяют в неразбавленном лаке.

Дляопределения остальных показателей лак разбавляют в соответствии с п. 1.2 до рабочей вязкости 24 - 28 с по вискозиметру типа ВЗ-246 с диаметром сопла 4 ммпри температуре (20,0 ± 0,5) °С и наносят краскораспылителем или кистью, или наливомна пластинки, подготовленные по ГОСТ8832, разд. 3.

Времявысыхания, стойкость покрытия к статическому воздействию воды определяют напластинках из черной жести по ГОСТ 13345 размером 70×150 мм, толщиной 0,25- 0,32 мм.

Эластичностьпленки при изгибе определяют на пластинках из черной жести по ГОСТ 13345 размером 20×150 мм, толщиной 0,25- 0,32 мм.

Внешнийвид, блеск и твердость покрытий определяют на стеклянных пластинках размером 90×120 мм, толщиной от 1,2 до 1,8 мм.

Дляопределения внешнего вида покрытия, времени высыхания лака, эластичности пленкипри изгибе, твердости покрытия лак наносят в один слой.

Дляопределения блеска, стойкости покрытия к статическому воздействию воды лакнаносят в два слоя. Перед нанесением второго слоя пластинки с однослойнымпокрытием выдерживают в течение 24 чпри температуре (20 ± 2) °С или 3 ч притемпературе (60 ± 2) °С.

Однослойноепокрытие и второй слой двухслойного покрытия сушат при температуре (20 ± 2) °С или температуре (60± 2) °С в течениевремени, установленного нормой по показателю 6 табл. 1. Перед сушкой покрытияпри температуре (60 ± 2) °С пластинки с нанесенным лакомвыдерживают при температуре (20 ± 2) °С в течение 30 мин.

Толщинапленки однослойного покрытия лака после высыхания должна быть 20 - 25 мкм, двухслойного - 40 - 50мкм.

3.3. Внешний вид покрытия лака определяют визуально при рассеянном дневномсвете.

3.2, 3.3. (Измененнаяредакция, Изм. № 5).

3.3а. (Исключен, Изм. № 5).

3.3б. Определение твердости покрытия

(Введендополнительно, Изм. № 5).

3.3б.1. Твердость покрытиялака определяют по ГОСТ 5233,разд. 1.

3.3б.2. Определение твердости покрытия по маятниковому приборутипа М-3.

3.3б.2.1. Аппаратура иматериалы

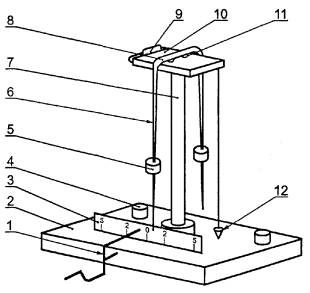

Маятниковыйприбор типа М-3 для определения твердости прикомнатной температуре (20 ± 2) °С (чертеж).

1 - пусковоймеханизм; 2 - основание; 3 - шкала; 4 - установочные винты; 5 - груз; 6 - двустрелочный механизм; 7 - штатив;8 - соединительнаяпланка; 9 - рамка; 10- столик; 11 - стальныешарики; 12 - отвес

Основныехарактеристики маятникового прибора:

массамаятника (120 ± 1) г;

длинамаятника, считая от точки опоры до конца стрелки, (500 ± 1) мм;

диаметрстального шарика (точки опоры) 7,938 мм по ГОСТ 3722;

шкалаприбора, разделенная на градусы;

уголотклонения от 5 до 2°;

времязатухания колебаний на стеклянной пластинке («стеклянное число») (440 ± 6) с.

Стеклянныепластинки размером 90×120 мм, толщинойот 1,2 до 1,8 мм.

Секундомер.

Растворители:эфир этиловый по ГОСТ8981 или ацетон технический по ГОСТ 2768.

3.3б.2.2. Подготовка к испытанию

Передкаждым испытанием шарики маятника и стеклянную пластинку прибора тщательно протирают ватой, смоченной растворителем, а затемсухой чистой марлей.

Напластинки, подготовленные по ГОСТ8832, наносят испытуемый лак (п. 3.2).

3.3б.2.3. Проведение испытания

Маятниковыйприбор проверяют по «стеклянному числу» - времени затухания колебаний маятника,точки опоры которого лежат на стеклянной пластинке прибора.

Определение«стеклянного числа» проводят при температуре (20 ± 2) °Си относительной влажности воздуха (65 ± 5) %.

Измеренияпроводят не менее чем на трех участках поверхности стеклянной пластинки.

Такимже образом определяют время затухания колебаний маятника на стекляннойпластинке с испытуемым покрытием лака.

3.3б.2.4. Обработкарезультатов

Твердость(Н), условныеединицы, вычисляют по формуле

H= t/t₁,

гдеt  - время затухания колебаний маятника на испытуемомпокрытии лака, с;

t₁  - время затухания колебаний маятника настеклянной пластинке прибора («стеклянное число»), с.

Зарезультат испытания принимают среднее арифметическое полученных результатов измерениявремени затухания колебаний маятника на стеклянной пластинке и на испытуемомобразце покрытия лака.

Отклонениязначений единичных измерений от среднего арифметического не должно быть более 3 %.

Приразногласиях показатель твердость покрытия определяют по ГОСТ5233, по маятниковому прибору типа ТМЛ (маятник А).

3.3б.2.5. Погрешность метода

Погрешностьметода при определении твердости на приборе М-3 составляет ±0,02 условной единицы.

3.4. Для определения стойкости покрытия к статическому воздействию водыокрашенные и высушенные образцы выдерживают на воздухе перед испытанием втечение 2 ч, затем образцы помещают на 2/3 высоты вдистиллированную воду ( ГОСТ 6709 ) и выдерживают в течение времени,указанного в п. 9 табл. 1.

Послеиспытания образцы выдерживают на воздухе при температуре (20 ± 2) °С в течение 1 ч и осматривают внешний вид покрытия.

Покрытиедолжно быть без изменений.

(Измененнаяредакция, Изм. № 4).

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ ИХРАНЕНИЕ

4.1. Упаковка - по ГОСТ 9980.3 .

(Измененнаяредакция, Изм. № 4).

4.2. Маркировка - по ГОСТ9980.4 .

Натранспортную тару должен быть нанесен знак опасности по ГОСТ 19433 (класс 3), классификационный шифр 3313, номер ООН 1263.

(Измененнаяредакция, Изм. № 4, 5).

4.3. Транспортирование и хранение - по ГОСТ 9980.5 .

Прихранении условная вязкость лака увеличивается отнормы по табл. 1. При разбавлении лака растворителем до нормы по показателю «вязкость» лакдолжен соответствовать требованиям настоящегостандарта.

(Измененнаяредакция, Изм. № 4, 5).

4.4. Способ применениялаков ПФ-283 и ГФ-166, предназначенных для розничной торговли, указан в приложении.

(Измененнаяредакция, Изм. № 4).

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие лаков требованиямнастоящего стандарта при соблюдении условийхранения и транспортирования.

(Измененнаяредакция, Изм. № 2).

5.2. Гарантийный срокхранения лаков - 12 мес. со дня изготовления.

(Измененнаяредакция, Изм. № 3).

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Лаки являются пожароопаснымии токсичными материалами, что обусловлено свойствами компонентов, входящих в ихсостав.

Предельнодопустимые концентрации, классы опасности компонентов по ГОСТ12.1.005 и характеристики пожароопасности поГОСТ12.1.044 приведены в табл. 2.

Таблица 2

6.2. Возможные путипоступления вредных веществ в организм человека - ингаляционный и через кожные покровы.

Парырастворителей при большой концентрации в воздухе оказывают раздражающеедействие на слизистые оболочки глаз, верхних дыхательных путей и кожу.

Соединениясвинца, являясь чрезвычайно опасными, вызываютхроническую интоксикацию, выражающуюся в поражении центральной нервной исердечно-сосудистой систем, в изменениях крови, желудочно-кишечного тракта идругих органов.

6.3. Производство лаковдолжно соответствовать правилам безопасности лакокрасочных производств,утвержденным в установленном порядке.

6.4. Производство, испытания и применение лаков должны соответствоватьтребованиям ГОСТ 12.3.005 и ГОСТ 12.1.004 .

6.5. Лица, связанные с изготовлением и применением лаков, должны бытьобеспечены специальной одеждой по ГОСТ 12.4.103 и средствами индивидуальной защиты по ГОСТ 12.4.011 ,ГОСТ 12.4.068.

Индивидуальныесредства защиты органов дыхания от паров растворителей - по ГОСТ12.4.028, ГОСТ12.4.004 и ГОСТ17269.

6.6. Работы, связанные с изготовлениеми применением лаков, проводят в помещениях,снабженных приточно-вытяжной и местной вентиляцией по ГОСТ 12.4.021 ,обеспечивающей состояние воздушной среды в соответствии с ГОСТ 12.1.005 .

Средстватушения пожара - песок, кошма, огнетушителипенные ОХП-10, углекислотные ОУ-2 и ОУ-5, тонкораспыленная вода - по ГОСТ12.4.009.

6.7. Для охраны атмосферного воздуха от загрязнений должны бытьпредусмотрены очистка воздуха на газоочистных установках и контроль засоблюдением предельно допустимых выбросов (ПДВ)по ГОСТ 17.2.3.02 .

6.8. Отходы, образующиесяпри очистке оборудования, утилизируют в соответствии с порядком накопления,транспортирования, обезвреживания и захоронения токсичных промышленных отходов.

Разд.6. (Измененнаяредакция, Изм. № 5).

ПРИЛОЖЕНИЕ 2

Обязательное

СПОСОБ ПРИМЕНЕНИЯ ЛАКОВ ПФ-283 И ГФ-166,ПРЕДНАЗНАЧЕННЫХ ДЛЯ РОЗНИЧНОЙ ТОРГОВОЙ СЕТИ

Лакимарок ПФ-283 и ГФ-166 предназначаются для покрытий по масляным краскам, деревянными металлическим поверхностям, эксплуатируемым в атмосферных условиях (лак маркиГФ-166) и внутри помещений.

Переднанесением лаков деревянная поверхность предварительно зачищается шлифовальнойшкуркой и очищается от пыли, металлическаяповерхность очищается от загрязнений (жировых и других), ржавчины, окалины.

Лакинаносят краскораспылителем или кистью. Для разбавления лаков применяют скипидарили смесь скипидара с уайт-спиритом (нефрасом - С4-155/200) в соотношении 1:1.

Времявысыхания каждого слоя при температуре (20 ± 2) °С для лака ПФ-283 - 36 ч, для лака ГФ-166 - 48 ч.

Расходлаков на однослойное покрытие - 70 - 75г/м².

Лакихранят в плотно закрытой таре, предохраняя от влаги, действия тепла и прямыхсолнечных лучей.

Мерыпредосторожности: при проведении окрасочных работ, а также после их окончаниянеобходимо тщательно проветрить помещение; для защиты рук применять резиновыеперчатки.

Беречьот огня.

ПРИЛОЖЕНИЕ2. (Измененная редакция, Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР

2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитетастандартов Совета Министров СССР от 12.05.75 № 1242

Изменение № 5принято Межгосударственным советом по стандартизации, метрологии и сертификации(протокол № 20 от 01.11.2001)

Запринятие изменения проголосовали:

3.ВЗАМЕН ГОСТ 5470-50

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5.Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии исертификации (ИУС 5-6-93)

6.ИЗДАНИЕ (март 2003 г.) с Изменениями № 1,2, 3, 4, 5, утвержденными в марте1976 г., феврале 1981 г., апреле 1983 г.,сентябре 1988 г., мае 2002 г. (ИУС 4-76, 5-81, 8-83, 12-88, 8-2002)

СОДЕРЖАНИЕ
