Стандарт распространяется на вспомогательные приборы и изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
| Обозначение: | ГОСТ 5091-78* |
| Название рус.: | Изделия скобяные вспомогательные для деревянных окон и дверей. Типы |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 5091-72 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1980 |
| Разработан: | ЦНИИЭП жилища 127434, Москва, Дмитровское шоссе, д. 9, корп, Б, ЦНИИЭП жилища ЦПКТБ Главсантехпрома Минстройматериалов СССР |
| Утвержден: | Госстрой СССР (13.03.1978) |
| Опубликован: | Издательство стандартов № 1978 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
ГОСУДАРСТВЕННЫЙКОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ
ГОСТ 5091-78
Москва - 1978
РАЗРАБОТАН
Центральным проектно-конструкторским итехнологическим бюро (ЦПКТБ) Главсантехпрома Минстройматериалов СССРЦентральным научно-исследовательским и проектным институтом типового иэкспериментального проектирования жилища (ЦНИИЭПжилища) Госгражданстроя
ИСПОЛНИТЕЛИ:
А.А. Зуев, П.Ф. Пахомов, В.П. Антонов
ВНЕСЕН Министерством промышленности строительныхматериалов СССР
Зам. министра А.С. Болдырев
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом техническогонормирования и стандартизации Госстроя СССР
Начальник отдела В. И. Сычев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета Совета Министров СССР по делам строительства от 13марта 1978 г. № 29
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ. ТИПЫ Типы и основные размеры Auxiliary builders hardware for wooden windows and doors. Tupes. | ГОСТ 5091-78 Взамен |
ПостановлениемГосударственного комитета Совета Министров СССР по делам строительства от 13 марта1978 г. № 29 срок введения установлен
с 01.01. 1980 г.
1. Настоящийстандарт распространяется на вспомогательные изделия для деревянных окон идверей, применяемых в массовом строительстве жилых и общественных зданий.
(Измененная редакция. Изм. №2)
2. Типы и основные размерывспомогательных изделий, за исключением угольников, должны соответствоватьуказанным на черт. 1-12 и 14. Типы, типоразмерыи основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.
(Измененная редакция. Изм. №2)
Условные обозначения типов инаименование вспомогательных изделий, рекомендуемая область их примененияприведены в табл. 1.
(Измененная редакция. Изм. №2)
Примеры рекомендуемой установкидверных закрывателей и фиксаторов приведены в приложении к настоящему стандарту.
(Измененная редакция. Изм. №2)
| Условные обозначения типов | Наименования вспомогательных изделий | Рекомендуемые области применения | Номера чертежей |
| ЗД1 | Закрыватель дверной верхнего расположения | Для наружных и внутренних дверей | |
| ЗД3 | Закрыватель дверной | Для внутренних дверей | |
| ЗД4 | Закрыватель дверной верхнего расположения | То же | |
| ФК1 | Фиксатор | Для окон со спаренными створками | |
| ФК2 | То же | Для окон со спаренными створками и форточных створок | |
| ФК3 | То же | Для окон с раздельными створками | |

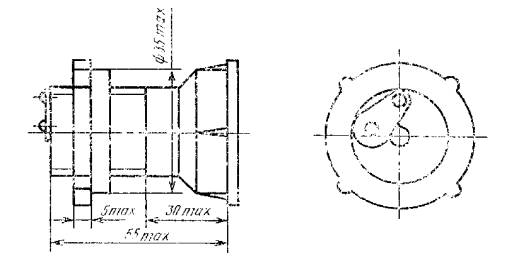

| ГД | Глазок дверной | Для входных дверей в квартиры | |
| ЦД | Цепочка дверная | То же | |
| УД1 | Упор дверной | Для дверей | |
| УД2 | То же | То же | |
| УО | Упор оконный | Для окон с раздельными створками | |
| УГ | Угольник | Для окон | |
| НГ | Нагель | Для крепления шиповых соединений |
(Измененнаяредакция. Изм. № 1, 2)

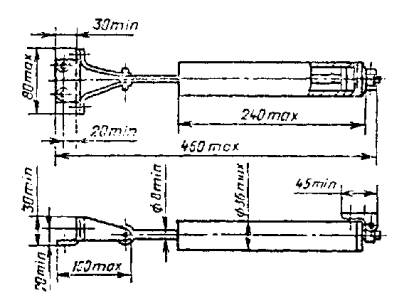

Закрывательдверной типа ЗД1
* Диапазон регулирования - 40 мм.
(Измененная редакция. Изм. №2)
Шурупы 1-5 ´40 (4 шт.) и 2-5 ´25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:
ЗД1ГОСТ 5091-78
Черт. 2 исключен (Измененнаяредакция. Изм. № 2).

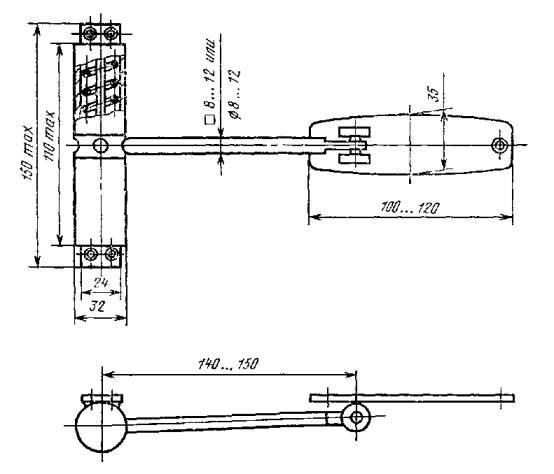

Закрыватель двернойтипа ЗД3
Шурупы 1-4 ´35 (4 шт.) и 1-3 ´25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:
ЗД3ГОСТ 5091-78

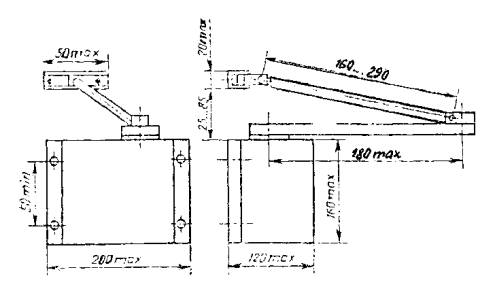

Закрыватель дверной верхнегорасположения типа ЗД4
Вариант исполнения креплениязакрывателя
(Измененная редакция. Изм. №1, 2)
Шурупы 1-4 ´35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:
ЗД4 ГОСТ 5091-78

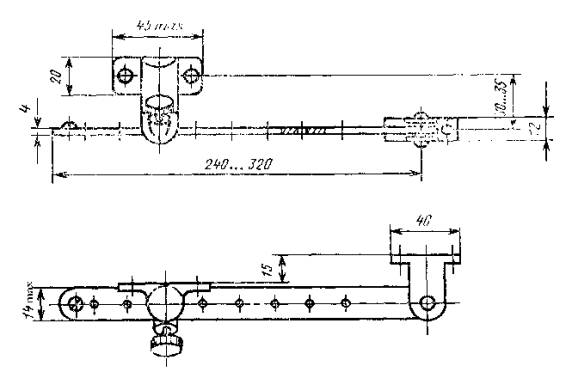

Фиксатортипа ФК1
Примечание. Допускается фиксируемую планку толщиной 4мм изготавливать из стального прутка диаметром 8 мм.
Шурупы А4 ´ 30 (4 шт.) по ГОСТ1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условное обозначение:
Черт. 6 исключен. (Измененнаяредакция. Изм. № 2).

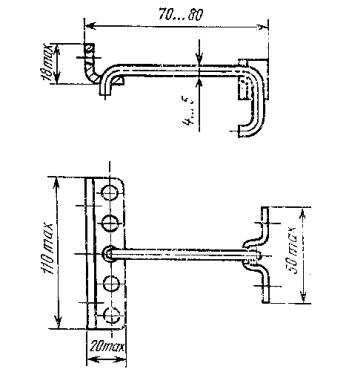

Фиксатор типа ФК3
Шурупы 1-4 ´30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Примерусловного обозначения фиксатора длиной 70 мм:
Условное обозначение:

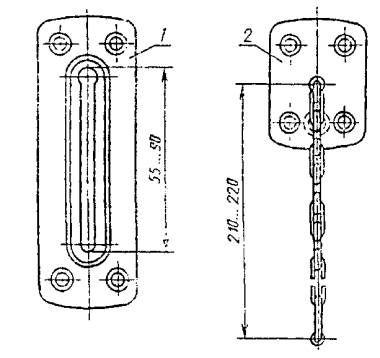

Цепочка дверная типа ЦД
1 - запорная планка; 2 -основание
Примечание: Допускается крепить основание цепочки тремяшурупами.
(Измененная редакция. Изм. №2)
Шурупы 1-4 ´ 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условное обозначение:
ЦД ГОСТ 5091-78

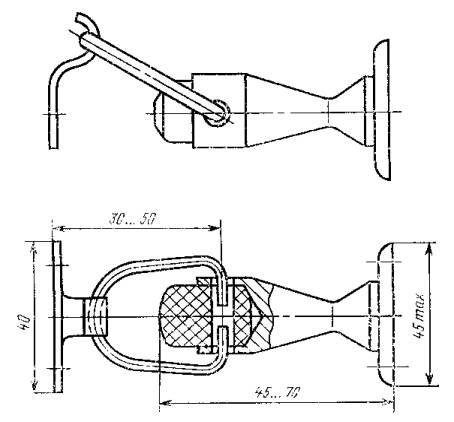

Упор двернойтипа УД1
Шурупы 1-3 ´25 (4-5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:
Шурупы 1-5 ´40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:

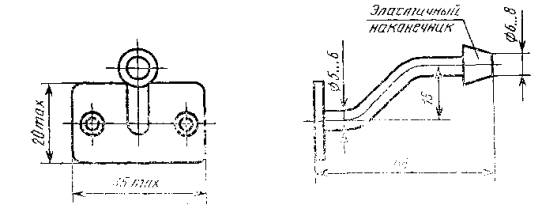

Упор оконныйтипа УО
Шурупы 1-3 ´25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
(Измененная редакция. Изм. №2)
Условноеобозначение:
УО ГОСТ 5091-78

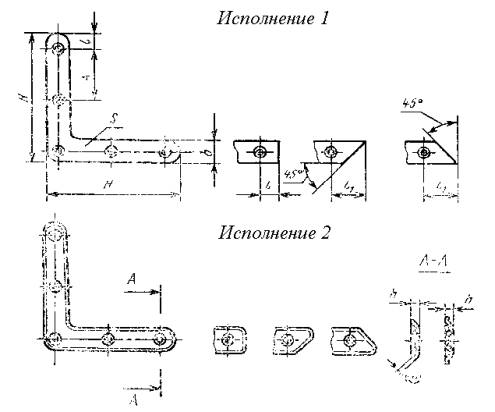

Угольник типа УГ
Размеры в мм
| Типоразмеры | Н | b | s | s1 | a | l | l1 | h | Шурупы по ГОСТ 1145-80 | |
| Размер | Количество | |||||||||
| УГ50 | 50 | 12 | 1,4 | 0,8 | 36 | 8 | - | 2,2 | А3 ´ 25 | 3 |
| УГ75 | 75 | 14 | 1,4 | 1,0 | 30 | 8 | 16 | 2,5 | А3 ´ 25 | 5 |
| УГ100 | 100 | 16 | 1,6 | 1,2 | 40 | 12 | 22 | 3,0 | А3 ´ З0 | 5 |
| УГ125 | 125 | 18 | 1,8 | 1,4 | 50 | 16 | 25 | 3,5 | А3 ´ З0 | 5 |
Примечание. Угольники типов УГ75,УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.
Примерусловного обозначения угольника стороной Н = 50 мм, исполнения 1:
УГ50-1 ГОСТ 5091-78

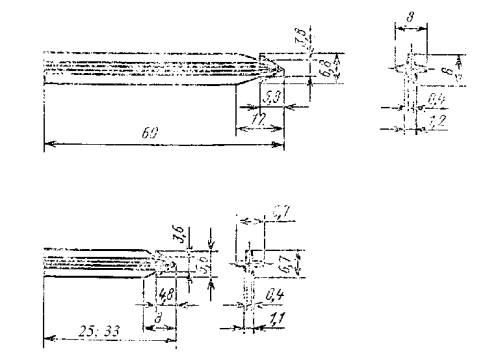

Нагель типаНГ
(Измененная редакция. Изм. №2)
Примерусловного обозначения нагеля длиной 33 мм:
3. Технические требования,правила приемки, маркировка, упаковка, транспортирование, хранение игарантийный срок эксплуатации вспомогательных изделий для деревянных окон идверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 инастоящим стандартом.
(Измененная редакция. Изм. №1, 2)
4. Конструкция дверныхзакрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна ккоробке и регулирование угла раскрытия двери, а также возможность разъединениярычагов для полного раскрытия двери и регулирование продолжительностизакрывания двери от 2 до 6 с.
Форму корпуса закрывателястандарт не устанавливает.
(Измененная редакция. Изм. №2)
5. Конструкциями фиксаторовдолжна предусматриваться возможность их установки как на правые, так и на левыестворки окна.
6. Угол обозрения у дверногоглазка должен быть не менее 90°.
7. Дверные цепочки следуетиспытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс)в течение 1 мин.
(Измененная редакция. Изм. №2)
8. Нагели должны изготовляться изцинково-алюминиевых или других сплавов твердостью 50-90 кгс/мм2 поГОСТ 9012-59.
9. Вспомогательные изделия, заисключением нагелей, должны иметь защитное или защитно-декоративное покрытие поГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.
Группы условий эксплуатацииизделий типов ГД, ЦД, УД1, УД2, УГ-1 (Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1,ФК2, ФК3, УО-2, 3, 4 (С) по ГОСТ 9303-84.
(Измененная редакция. Изм. №1, 2)
10. Дверные закрыватели должны безотказно выдерживать числоциклов работы, указанных в табл. 3.
Таблица3
| Тип закрывателя | Величина наработки, циклы, не менее | |
| закрывателей, аттестуемых по первой категории качества | закрывателей, аттестуемых по высшей категории качества | |
| ЗД4 | 200000 | 250000 |
(Измененнаяредакция. Изм. № 1, 2)
(Измененная редакция. Изм. №2)

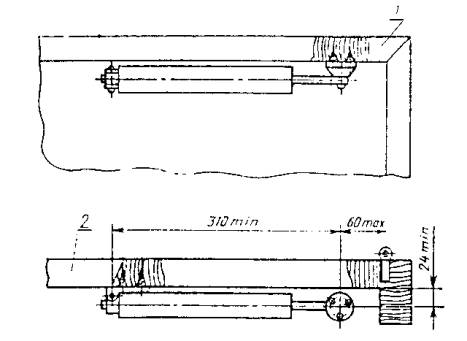

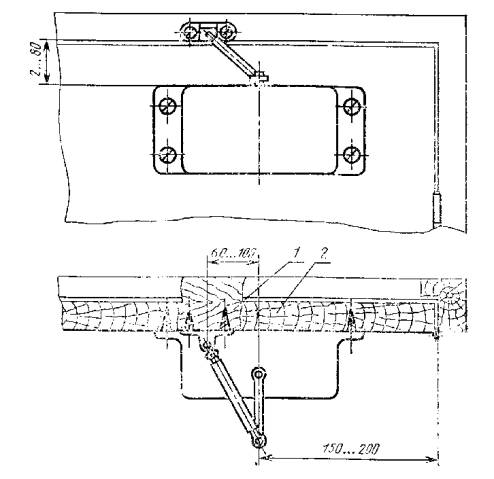

Закрывательдверной верхнего расположения типа ЗД1
1 - коробка; 2 - полотно
(Измененная редакция. Изм. №2)
1 – коробка; 2 - полотно
(Измененнаяредакция. Изм. № 2)

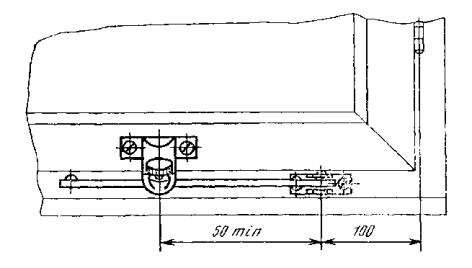

Фиксатор типа ФК1
Черт. установки фиксатора типаФК2 исключен. (Измененная редакция. Изм. № 2)

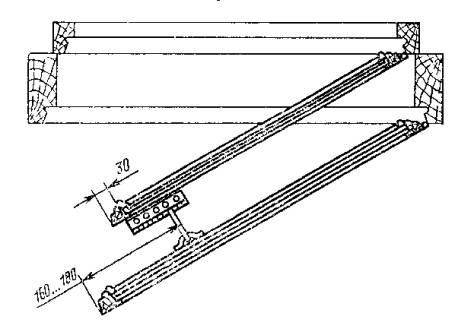

Фиксатортипа ФК3
