Настоящий стандарт распространяется на откидные прихваты, предназначенные для станочных приспособлений.
| Обозначение: | ГОСТ 4736-69* |
| Название рус.: | Прихваты откидные. Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 4736-57 |
| Дата актуализации текста: | 01.01.2009 |
| Дата добавления в базу: | 29.04.2009 |
| Дата введения в действие: | 01.07.1970 |
| Утвержден: | Госстандарт СССР (13.06.1969) |
| Опубликован: | ИПК Издательство стандартов № 2005 |
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ПРИХВАТЫ ОТКИДНЫЕ Конструкция Tiltable clamp straps. Design | ГОСТ Взамен |
ПостановлениемКомитета стандартов, мер и измерительных приборов при Совете Министров СССР от13 июня 1969 г. № 680 дата введения установлена
01.07.70
Ограничение срока действия снято ПостановлениемГосстандарта СССР от 20.04.89 № 1028
Настоящий стандарт распространяется на откидныеприхваты, предназначенные для станочных приспособлений.
1. Конструкция и размерыприхватов должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
| Обозначение прихватов | Применяемость | Исполнение | Под стержень диаметром | L | В | Н | b | b1 Н11 | d К7 | d1 Н8 | d2 | l= l1 | l2 | r | Масса, кг » |
| 7011-0601 |
| 1 | 5 | 56 | 16 | 12 | 6 | 6 | 5 | - | - | 14 | 6 | 1,6 | 0,067 |
| 7011-0602 |
|
| 6 | 0,064 | |||||||||||
| 7011-0603 |
| 3 | - | М6 | 0,065 | ||||||||||
| 7011-0604 |
| 4 | - | 6 | - | 0,063 | |||||||||
| 7011-0605 |
| 5 | - | М6 | 0,064 | ||||||||||
| 7011-0606 |
| 1 | 70 | 6 | - | 0,088 | |||||||||
| 7011-0607 |
| 2 | 6 | 0,085 | |||||||||||
| 7011-0608 |
| 3 | - | М6 | 0,086 | ||||||||||
| 7011-0609 |
| 4 | - | 6 | - | 0,084 | |||||||||
| 7011-0610 |
| 5 | - | М6 | 0,085 | ||||||||||
| 7011-0611 |
| 1 | 90 | 6 | - | 0,118 | |||||||||
| 7011-0612 |
| 2 | 6 | 0,115 | |||||||||||
| 7011-0613 |
| 3 | - | М6 | 0,116 | ||||||||||
| 7011-0614 |
| 4 | - | 6 | - | 0,114 | |||||||||
| 7011-0615 |
| 5 | - | М6 | 0,115 | ||||||||||
| 7011-0616 |
| 1 | 6 | 63 | 18 | 14 | 8 | 8 | 6 | - | 18 | 7 | 0,090 | ||
| 7011-0617 |
| 2 | 6 | 0,087 | |||||||||||
| 7011-0618 |
| 3 | - | М6 | 0,088 | ||||||||||
| 7011-0619 |
| 4 | - | 6 | - | 0,085 | |||||||||
| 7011-0620 |
| 5 | - | Мб | 0,086 | ||||||||||
| 7011-0621 |
| 1 | 80 | 8 | - | 0,124 | |||||||||
| 7011-0622 |
| 2 | 6 | 0,121 | |||||||||||
| 7011-0623 |
| 3 | - | М6 | 0,122 | ||||||||||
| 7011-0624 |
| 4 | - | 6 | - | 0,119 | |||||||||
| 7011-0625 |
| 5 | - | М6 | 0,120 | ||||||||||
| 7011-0626 |
| 1 | 100 | 8 | - | 0,164 | |||||||||
| 7011-0627 |
| 2 | 6 | 0,161 | |||||||||||
| 7011-0628 |
| 3 | _ | М6 | 0,162 | ||||||||||
| 7011-0629 |
| 4 | - | 6 | - | 0,159 | |||||||||
| 7011-0630 |
| 5 | - | М6 | 0,160 | ||||||||||
| 7011-0631 |
| 1 | 8 | 80 | 22 | 16 | 10 | 10 | 8 | - | 22 | 8 | 0,165 | ||
| 7011-0632 |
| 2 | 8 | 0,159 | |||||||||||
| 7011-0633 |
| 3 | - | М8 | 0,160 | ||||||||||
| 7011-0634 |
| 4 | - | 8 | - | 0,154 | |||||||||
| 7011-0635 |
| 5 | - | М8 | 0,155 | ||||||||||
| 7011-0636 |
| 1 | 100 | 10 | - | 0,220 | |||||||||
| 7011-0637 |
| 2 | 8 | 0,2.14 | |||||||||||
| 7011-0638 |
| 3 | - | М8 | 0,215 | ||||||||||
| 7011-0639 |
| 4 | - | 8 | - | 0,209 | |||||||||
| 7011-0640 |
| 5 | - | М8 | 0,210 | ||||||||||
| 7011-0641 |
| 1 | 8 | 125 | 22 | 16 | 10 | 10 | 8 | - | - | 22 | 8 | 1,6 | 0,289 |
| 7011-0642 |
| 2 | 8 | 0,283 | |||||||||||
| 7011-0643 |
| 3 | - | М8 | 0,284 | ||||||||||
| 7011-0644 |
| 4 | - | 8 | - | 0,278 | |||||||||
| 7011-0645 |
| 5 | - | М8 | 0,279 | ||||||||||
| 7011-0646 |
| 1 | 10 | 100 | 25 | 20 | 12 | 12 | 10 |
| 25 | 10 | 2,5 | 0,291 | |
| 7011-0647 |
| 2 | 10 | 0,279 | |||||||||||
| 7011-0648 |
| 3 | - | М10 | 0,281 | ||||||||||
| 7011-0649 |
| 4 | - | 10 | - | 0,271 | |||||||||
| 7011-0650 |
| 5 |
| М10 | 0,272 | ||||||||||
| 7011-0651 |
| 1 | 125 | 12 | - | 0,389 | |||||||||
| 7011-0652 |
| 2 | 10 | 0,377 | |||||||||||
| 7011-0653 |
| 3 | - | М10 | 0,379 | ||||||||||
| 7011-0654 |
| 4 | - | 10 | - | 0,369 | |||||||||
| 7011-0655 |
| 5 | - | М10 | 0,370 | ||||||||||
| 7011-0656 |
| 1 | 160 | 12 | - | 0,526 | |||||||||
| 7011-0657 |
| 2 | 10 | 0,514 | |||||||||||
| 7011-0658 |
| 3 | - | М10 | 0,516 | ||||||||||
| 7011-0659 |
| 4 | - | 10 | - | 0,506 | |||||||||
| 7011-0660 |
| 5 | - | М10 | 0,507 | ||||||||||
| 7011-0661 |
| 1 | 12 | 125 | 32 | 25 | 14 | 14 | - | 30 | 13 | 4,0 | 0,609 | ||
| 7011-0662 |
| 2 | 10 | 0,593 | |||||||||||
| 7011-0663 |
| 3 | - | М12 | 0,590 | ||||||||||
| 7011-0664 |
| 4 | - | 10 | - | 0,576 | |||||||||
| 7011-0665 |
| 5 | - | М12 | 0,573 | ||||||||||
| 7011-0666 |
| 1 | 160 | 14 | - | 0,829 | |||||||||
| 7011-0667 |
| 2 | 10 | 0,804 | |||||||||||
| 7011-0668 |
| 3 | - | М12 | 0,801 | ||||||||||
| 7011-0669 |
| 4 | - | 10 | - | 0,787 | |||||||||
| 7011-0670 |
| 5 | - | М12 | 0,784 | ||||||||||
| 7011-0671 |
| 1 | 200 | 14 | - | 1,080 | |||||||||
| 7011-0672 |
| 2 | 10 | 1,065 | |||||||||||
| 7011-0673 |
| 3 |
| М12 | 1,062 | ||||||||||
| 7011-0674 |
| 4 | - | 10 | - | 1,048 | |||||||||
| 7011-0675 |
| 5 | - | М12 | 1,045 | ||||||||||
| 7011-0676 |
| 1 | 16 | 160 | 40 | 32 | 18 | 18 | 12 | - | 36 | 16 | 1,262 | ||
| 7011-0677 |
| 2 | 12 | 1,233 | |||||||||||
| 7011-0678 |
| 3 | - | М16 | 1,219 | ||||||||||
| 7011-0679 |
| 4 | - | 12 | - | 1,214 | |||||||||
| 7011-0680 |
| 5 | - | М16 | 1,200 | ||||||||||
| 7011-0681 |
| 1 | 16 | 200 | 40 | 32 | 18 | 18 | 12 | 12 | - | 36 | 16 | 4,0 | 1,665 |
| 7011-0682 |
| 2 | 1,636 | ||||||||||||
| 7011-0683 |
| 3 | - | M16 | 1,622 | ||||||||||
| 7011-0684 |
| 4 | - | 12 | - | 1,617 | |||||||||
| 7011-0685 |
| 5 | - | М16 | 1,603 | ||||||||||
| 7011-0686 |
| 1 | 250 | 18 | - | 1,167 | |||||||||
| 7011-0687 |
| 2 | 12 | 1,138 | |||||||||||
| 7011-0688 |
| 3 | - | М16 | 1,124 | ||||||||||
| 7011-0689 |
| 4 | - | 12 | - | 1,119 | |||||||||
| 7011-0690 |
| 5 | - | М16 | 1,105 | ||||||||||
| 7011-0691 |
| 1 | 20 | 200 | 50 | 40 | 22 | 22 | 16 | - | 42 | 20 | 6,0 | 1,515 | |
| 7011-0692 |
| 2 | 16 | 2,452 | |||||||||||
| 7011-0693 |
| 3 | - | М20 | 2,431 | ||||||||||
| 7011-0694 |
| 4 | - | 16 | - | 2,407 | |||||||||
| 7011-0695 |
| 5 | - | М20 | 2,387 | ||||||||||
| 7011-0696 |
| 1 | 250 | 22 | - | 3,300 | |||||||||
| 7011-0697 |
| 2 | 16 | 3,237 | |||||||||||
| 7011-0698 |
| 3 | - | М20 | 3,216 | ||||||||||
| 7011-0699 |
| 4 | - | 16 | - | 3,192 | |||||||||
| 7011-0700 |
| 5 | - | М20 | 3,172 | ||||||||||
| 7011-0701 |
| 1 | 320 | 22 | - | 4,399 | |||||||||
| 7011-0702 |
| 2 | 16 | 4,336 | |||||||||||
| 7011-0703 |
| 3 | - | М20 | 4,315 | ||||||||||
| 7011-0704 |
| 4 | - | 16 | - | 4,291 | |||||||||
| 7011-0705 |
| 5 | - | М20 | 4,271 | ||||||||||
| 7011-0706 |
| 1 | 24 | 280 | 60 | 45 | 26 | 25 | 20 | - | 50 | 22 | 4,965 | ||
| 7011-0707 |
| 2 | 20 | 4,854 | |||||||||||
| 7011-0708 |
| 3 | - | М24 | 4,830 | ||||||||||
| 7011-0709 |
| 4 | - | 20 | - | 4,767 | |||||||||
| 7011-0710 |
| 5 | - | М24 | 4,744 | ||||||||||
| 7011-0711 |
| 1 | 360 | 26 | - | 6,661 | |||||||||
| 7011-0712 |
| 2 | 20 | 6,550 | |||||||||||
| 7011-0713 |
| 3 | - | М24 | 6,526 | ||||||||||
| 7011-0714 |
| 4 | - | 20 | - | 6,463 | |||||||||
| 7011-0715 |
| 5 | - | М24 | 6,440 |
Пример условногообозначения откидного прихвата исполнения 1, под стержень диаметром 5 мм,размером L = 56 мм:
Прихват 7011-0601 ГОСТ 4736-69
(Измененная редакция, Изм. №1, 2).
2. Материал - сталь марки 45 по ГОСТ1050-88. Допускается замена на сталь других марок с механическимисвойствами не ниже, чем у стали марки 45.
3. Твердость - 30 ... 35 HRC.
4. Неуказанные предельныеотклонения размеров:
5. Резьба метрическая - по ГОСТ24705-81. Поле допуска резьбы - 6Н по ГОСТ16093-81.
4, 5. (Измененная редакция,Изм. № 2).
6. Размеры фасок для резьбы - поГОСТ10549-80.
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окс. прм(обозначение покрытия - по ГОСТ9.306-85). По соглашению спотребителем допускается применение других видов защитных покрытий.
9. Маркировать: наименованиеизделия, его обозначение, обозначение настоящего стандарта и товарный знакпредприятия-изготовителя. Маркировку нанести на тару или упаковку для партииприхватов одного типоразмера.

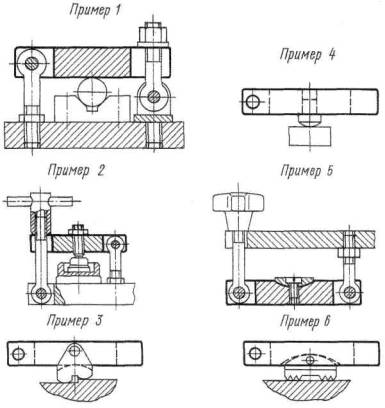

10. Пример применения откидныхприхватов указан в приложении.
(Введен дополнительно, Изм. №2).
