ГОСТ 4735-69* «Прихваты передвижные. Конструкция»

Настоящий стандарт распространяется на передвижные прихваты, предназначенные для станочных приспособлений.

Обозначение:	ГОСТ 4735-69*
Название рус.:	Прихваты передвижные. Конструкция
Статус:	действующий
Заменяет собой:	ГОСТ 4735-57
Дата актуализации текста:	01.01.2009
Дата добавления в базу:	29.04.2009
Дата введения в действие:	01.07.1970
Утвержден:	Госстандарт СССР (13.06.1969)
Опубликован:	ИПК Издательство стандартов № 2005

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРИХВАТЫ ПЕРЕДВИЖНЫЕ

Конструкция

Sliding clamp straps. Design

ГОСТ
4735-69

Взамен
ГОСТ 4735-57

Постановлением Комитета стандартов, мер и измерительныхприборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введенияустановлена

01.07.70

Ограничение срока действияснято Постановлением Госстандарта СССР от 20.04.89 № 1028

Настоящий стандартраспространяется на передвижные прихваты, предназначенные для станочныхприспособлений.

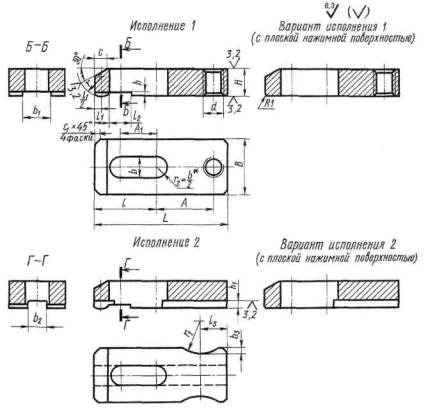

1. Конструкция и размерыприхватов должны соответствовать указанным на чертеже и в таблице.

*Размер для справок.

Размеры в мм

Обозначение прихватов	Применяемость	Исполнение	Под стержень диаметром	L	В	Н	А ±0,5	А₁	b	b₁	b₂	b₃	d	l	l₁	l₂	l₃	h	h₁	с	с₁	r	r₁	Масса, кг »
7011-0501		1	6	40	18	8	16	8	7	8	-	-	М6	18	6	6	-	1,6	-	4	2	10	-	0,034
7011-0502		2		40	18	8	16	8		-	6	2,5	-	18			12		2,5				12,5	0,030
7011-0503		1		50	20	10	22	12		8	-	-	М6	22			-		-				-	0,062
7011-0504		2		50			22	12		-	6	2,5	-	22			12		2,5				12,5	0,057
7011-0505		1		63			28	16		8	-	-	М6	28			-		-				-	0,083
7011-0506		2		63			-	16		-	6	2,5	-	28			12		2,5				12,5	0,077
7011-0507		1	8	50	22		22	10	10	10	-	-	М8	22			-		-				-	0,064
7011-0508		2		50	22		-	10		-	8	2,5	-	22			12		3,0				12,5	0,058
7011-0509		1		63	25	12	28	16		10	-	-	М8	28			-		-	6	3		-	0,115
7011-0510		2		63			28	16		-	8	2,5	-	28			16		3,0				16,0	0,107
7011-0511		1		80			36	22		10	-	-	М8	36			-		-				-	0,148
7011-0512		2		80			36	22		-	8	2,5	-	36			16		3,0				16,0	0,138
7011-0513		1	10	63	28		28	12	12	12	-	-	М8	28			-						-	0,127
7011-0514		2		63	28		-	12		-	10	2,5	-	28			16		4,0				16,0	0,113
7011-0515		1		80	32	16	36	20		12	-	-	М8	36	8	8	-		-	8			-	0,256
7011-0516		2		80			-	20		-	10	2,5	-	36			16		4,0				16,0	0,239
7011-0517		1		100			45	28		12	-	-	М8	45			-		-				-	0,324
7011-0518		2		100			-	28		-	10	2,5	-	45			16		4,0				16,0	0,307
7011-0519		1	12	80	36		36	16	14	16	-	-	М10	36			-		-				-	0,285
7011-0520		2		80	36		-	16		-	12	2,5	-	36			16		5,0				16,0	0,268
7011-0521		1		100 125	40	20	45	25		16	-	-	М10	45	10		-	2,0	-	10	4	16	-	0,505
7011-0522		2					-	25		-	12	4,0	-	45			20		5,0				20,0	0,457
7011-0523		1					56	32		16	-	-	М10	56			-						-	0,640
7011-0524		2					56	32		-	12	4,0	-	56			20		5,0				20,0	0,586
7011-0525		1	16	100	45		45	20	18	20	-	-	М12	45			-		-				-	0,539
7011-0526		2		100	45		45	20		-	14	4,0	-	45			20		5,0				20,0	0,502
7011-0527		1		125	50	25	56	32		20	-	-	М12	56	12	10	-		-	12			-	0,994
7011-0528		2		125			56	32			14	4,0	-	56			20		5,0				20,0	0,916
7011-0529		1		160			75	40		20	-	-	М12	70			-		-				-	1,302
7011-0530		2		160			75	40		-	14	4,0	-	70			20		5,0				20,0	1,210
7011-0531		1	20	125	56		56	25	22	25	-	-	М16	56			-	2,5	-				-	1,087
7011-0532		1								25	-	-	Тr 16´4				-		-				-	1,090
7011-0533		2								-	18	4,0	-				20		6,0				20,0	1,002
7011-0534		1	20	160	63	32	75	40	22	25	-	-	М16	70	16	10	-	2,5	-	12	4	20	-	2,115
7011-0535		1					75			25	-	-	Тr 16´4				-		-				-	2,127
7011-0536		2					-			-	18	4,0	-				25		6,0				25,0	2,013
7011-0537		1		200			95	60		25	-	-	М16	90			-		-				-	4,636
7011-0538		1					95			25	-	-	Тr 16´4				-		-				-	2,648
7011-0539		2					-			-	18	4,0	-				25		6,0				25,0	2,500
7011-0540		1	24	160	70		75	32	26	32	-	-	М20	70			-		-				-	2,311
7011-0541		1					75			32	-	-	Тr 20´4				-		-				-	2,314
7011-0542		2					-			-	22	4,0	-				25		8,0				25,0	2,181
7011-0543		1		200	80	40	90	50		32			М20	90	20	16				16	5	25		4,184
7011-0544		1					90			32			Тr 20´4											4,187
7011-0545		2					-			-	22	6,0	-				32		8,0				25,0	3,996
7011-0546		1		250			115	70		32	-	-	М20	115			-		-				-	5,277
7011-0547		1					115			32	-	-	Тr 20´4				-		-				-	5,280
7011-0548		2					-			-	22	6,0	-				32		8,0				25,0	5,075
7011-0549		1	30	200	90		90	50	32	40	-	-	М24	90			-		-				-	4,630
7011-0550		1					90			40	-	-	Тr 26´5				-		-				-	4,613
7011-0551		2					-			-	28	6,0	-				32		10,0				25,0	4,367
7011-0552		1		250			115	70		40	-	-	М24	110			-		-	20	6		-	5,774
7011-0553		1					115			40	-	-	Тr 26´5				-		-				-	5,787
7011-0554		2								-	28	6,0	-				32		10,0				25,0	5,489
7011-0555			36		100	50		63	38		32													7,736
7011-0556			36	320	100	50		100	38		32			150										9,811

Пример условного обозначенияпередвижного прихвата исполнения 1, под стержень диаметром 20 мм, размерами L = 125 мм, d = М16-6H

Прихват 7011-0531 ГОСТ 4735-69

То же, варианта прихватаисполнения 1:

Прихват 7011-0531 В ГОСТ 4735-69

(Измененная редакция, Изм. №1, 2).

2. Материал - сталь марки 45 по ГОСТ1050-88. Допускается замена на сталь других марок с механическимисвойствами не ниже, чем у стали марки 45.

3. Твердость - 40 ... 45 HRC.

4. Неуказанные предельныеотклонения размеров:

5. Резьба метрическая - по ГОСТ24705-81. Поле допуска резьбы - 6Н по ГОСТ16093-81. Резьба трапецеидальная - по ГОСТ24738-81. Поле допускарезьбы - 8Н по ГОСТ9562-81.

4, 5. (Измененная редакция,Изм. № 2).

6. Размеры фасок для резьбы - поГОСТ10549-80.

7. (Исключен, Изм. № 1).

8. Покрытие - Хим. Окс. прм(обозначение покрытия - по ГОСТ9.306-85). По соглашению спотребителем допускается применение других видов защитных покрытий.

9. Маркировать: наименованиеизделия, его обозначение, обозначение настоящего стандарта и товарный знакпредприятия-изготовителя. Маркировку нанести на тару или упаковку для партииприхватов одного типоразмера.
