Стандарт устанавливает конструкцию и размеры тарных круглых гвоздей с плоской и конической головкой.
| Обозначение: | ГОСТ 4034-63* |
| Название рус.: | Гвозди тарные круглые. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 4034-48 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1964 |
| Разработан: | Министерство черной металлургии СССР |
| Утвержден: | Госстандарт СССР (06.08.1963) |
| Опубликован: | Издательство стандартов № 1990 |
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ
КОНСТРУКЦИЯИ РАЗМЕРЫ
ГОСТ4034-63
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
| ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ Конструкция и размеры Round box nails. | ГОСТ |
Датавведения 01.07.64
Несоблюдение стандартапреследуется по закону
1. Конструкция и размеры тарных круглых гвоздей с плоскойголовкой должны соответствовать указанным на черт. 1 и в табл. 1.

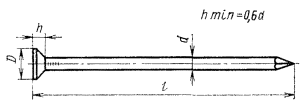

Черт. 1.
Таблица 1
мм
| Длина гвоздя l | Диаметр головки D | ||
| Номин. | Пред. откл. | ||
| 1,4 | 25 | 3,5 | ± 0,2 |
| 30 | |||
| 1,6 | 25 | 4,0 | |
| 35 | |||
| 1,8 | 32 | 4,5 | ± 0,2 |
| 40 | |||
| 45 | |||
| 2,0 | 40 | 5,0 | |
| 45 | |||
| 2,2 | 50 | 5,5 | ± 0,3 |
| 2,5 | 50 | 6,0 | |
| 60 | |||
| 3,0 | 70 | 6,5 | |
| 80 | |||
Условноеобозначение гвоздей с плоской головкой, с диаметром стержня 2,5мм и длиной 50 мм:
Гвозди П 2,5×50 ГОСТ 4034-63
(Измененная редакция, Изм. № 1).
2. Конструкция и размеры тарных круглыхгвоздей с конической головкой должны соответствовать указанным на черт. 2 ив табл.2.
Черт. 2.
Таблица 2
мм
| Длина гвоздя l | Диаметр головки D | ||
| Номин. | Пред. откл. | ||
| 1,6 | 25 | 4,0 | ± 0,2 |
| 35 | |||
| 1,8 | 32 | 4,5 | |
| 40 | |||
| 45 | |||
| 2,0 | 40 | 5,0 | |
| 45 | |||
| 2,2 | 50 | 5,5 | ± 0,3 |
| 2,5 | 50 | 6,0 | |
| 60 | |||
| 3,0 | 70 | 6,5 | |
| 80 | |||
Условное обозначениегвоздей с конической головкой с диаметром стержня 2,5 мм и длиной 50 мм:
ГвоздиК 2,5×50 ГОСТ 4034-63
(Измененная редакция, Изм. № 1).
3. Технические требования на гвозди - по ГОСТ 283-75.
4. Теоретическая масса гвоздей указана в справочномприложении.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса гвоздей
| Гвозди с плоской головкой | Гвозди с конической головкой | ||
| Размер гвоздей, d×l, мм | Масса 1000 гвоздей, кг | Размер гвоздей, d×l, мм | Масса 1000 гвоздей, кг |
| 1,4×25 | 0,291 | 1,6×25 | 0,384 |
| 1,4×30 | 0,351 | 1,6×35 | 0,530 |
| 1,6×25 | 0,394 | 1,8×32 | 0,910 |
| 1,6×35 | 0,460 | 1,8×40 | 0,784 |
| 1,8×32 | 0,641 | 1,8×45 | 0,884 |
| 1,8×40 | 0,783 | 2,0×40 | 0,97 |
| 1,8×45 | 0,883 | 2,0×45 | 1,12 |
| 2,0×40 | 0,99 | 2,2×50 | 1,49 |
| 2,0×45 | 1,11 | 2,5×50 | 1,91 |
| 2,2×50 | 1,49 | 2,5×60 | 2,28 |
| 2,5×50 | 1,92 | 3,0×70 | 3,81 |
| 2,5×60 | 2,29 | 3,0×80 | 4,36 |
| 3,0×70 | 3,82 |
|
|
| 3,0×80 | 4,38 |
|
|
(Измененнаяредакция, Изм. № 1, 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
ИСПОЛНИТЕЛИ
К. Г.Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов,мер и измерительных приборов СССР от 06.08.63 № 572
3. ВЗАМЕН ГОСТ 4034-48
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 283-75 |
5. Срок действия продлен до 01.01.96Постановлением Госстандарта от 15.05.85 № 1357.
6. Переиздание (май 1990 г.) с Изменениями №1, 2, утвержденными в ноябре 1980 г., декабре 1987 г. (ИУС 2-81, 4-88).
