Стандарт распространяется на стальную холоднокатаную ленту из низкоуглеродистой стали, предназначенную для упаковки.
| Обозначение: | ГОСТ 3560-73* |
| Название рус.: | Лента стальная упаковочная. Технические условия |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 3560-47 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1975 |
| Разработан: | НИИМЕТИЗ |
| Утвержден: | Госстандарт СССР (06.08.1973) |
| Опубликован: | Издательство стандартов № 1973 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛЕНТА СТАЛЬНАЯ УПАКОВОЧНАЯ
Техническиеусловия
ГОСТ3560-73
ГОСУДАРСТВЕННЫЙКОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| ЛЕНТА СТАЛЬНАЯ УПАКОВОЧНАЯ Технические условия Package Steel Strip. Specifications | ГОСТ Взамен ГОСТ 3560-47 |
Постановлением Государственного комитета стандартов Совета МинистровСССР от 6 августа 1973г. № 1929 срок действия установлен
с 01. 01.1973 г.
до 01. 01.1991 г.
Изменение № 1 ГОСТ 3560-73 лента стальнаяупаковочная
ПостановлениемГосударственного комитета СССР по стандартам от 19.12.80 № 4886 срок введенияустановлен
с 01.01.80
Изменение № 2 ГОСТ 3560-73 лента стальнаяупаковочная
ПостановлениемГосударственного комитета СССР по стандартам от 14.12.82 № 4740 срок введенияустановлен
с 01.03.83
Изменение № 3 ГОСТ 3560-73 лента стальнаяупаковочная. Технические условия
ПостановлениемГосударственного комитета СССР по стандартам от 16.12.85 № 4010 срок введенияустановлен
с 01.07.86
Изменение № 4 ГОСТ 3560-73 лента стальнаяупаковочная. Технические условия
Утверждено и введено вдействие Постановлением Государственного комитета СССР по управлению качествомпродукции и стандартам от 05.07.90 № 2103
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандартраспространяется на стальную холоднокатаную ленту из низкоуглеродистой стали,предназначенную для упаковки.
(Новая редакция, Изм. № 3, 4)
1.1. Лента подразделяется:
а) по состоянию материалана:
мягкую - М,
полунагартованную - ПН,
нагартованную - Н;
б) по точности изготовления:
нормальной точности потолщине и ширине,
повышенной точности потолщине - Т,
повышенной точности поширине - Ш.
1.2. Размеры ленты ипредельные отклонения по ним должны соответствовать указанным в табл. 1 и 2.
Таблица 1
| Толщина ленты | Предельные отклонения по толщине ленты | Ширина ленты | |||||
| Нормальной | Повышенной | 15 | 20 | 30 | 40 | 50 | |
| 0,20 | ±0,03 | ±0,02 | ´ | ´ | ´ | ´ | ´ |
| 0,25 | +0,04 | ±0,025 | ´ | ´ | ´ | ´ | ´ |
| 0,30 | ±0,03 | ´ | ´ | ´ | ´ | ´ | |
| 0,40 | ±0,06 | ±0,04 | ´ | ´ | ´ | ´ | ´ |
| 0,50 | ±0,08 | ±0,05 | ´ | ´ | ´ | ´ | ´ |
| 0,70 | ±0,10 | ±0,07 | ´ | ´ | ´ | ´ | ´ |
| 0,80 | ±0,08 | - | ´ | ´ | - | - | |
| 0,90 | ±0,15 | ±0,09 | ´ | ´ | ´ | ´ | ´ |
| 1,00 | ±0,10 | - | ´ | ´ | ´ | ´ | |
| 1,20 | ±0,20 | ±0,15 | - | ´ | ´ | - | - |
| 1,50 | ±0,15 | - | - | ´ | ´ | ´ | |
| 1,80 | ±0,30 | ±0,20 | - | - | ´ | - | - |
| Примечания: 1. Знак „´” означает, что лента данного размера изготавливается, знак „-”, что лента данного размера не изготавливается. | |||||||
(Измененная редакция, Изм. № 3).
Таблица 2
мм
| Ширина ленты | Предельные отклонения по ширине ленты точности изготовления | |
| нормальной | повышенной | |
| 15, 20, 30 | ±1,0 | ±0,5 |
| 40, 50 | ±2,0 | - |
Примеры условных обозначений:
Лента стальнаяхолоднокатаная низкоуглеродистая, мягкая, повышенной точности по толщине иширине, толщиной 0,40 мм и шириной 20 мм:
Лента М-Т-Ш-0,40Х20ГОСТ 3560-73
То же, нагартованная,нормальной точности изготовления, толщиной 0,5 мм и шириной 30 мм:
Лента Н-0,5Х30ГОСТ 3560-73
1.3. По требованиюпотребителя допускается изготовление ленты размером 0,5Х16 мм. По требованиюпотребителя должна изготовляться лента шириной 19 мм.
По требованию потребителялента толщиной 0,25-0,40 мм изготовляется шириной 120, 137, 158 170, 221, 239,252, 300 и 321 мм с предельными отклонениями по ширине ±1 мм.
(Новая редакция, Изм. № 3, 4)
2.1. Лента должнаизготовляться в соответствии с требованиями настоящего стандарта потехнологическому регламенту, утвержденному в установленном порядке.
Ленту изготовляют изнизкоуглеродистой стали по ГОСТ 380-88, ГОСТ 16523-89 и другой нормативно-техническойдокументации и ГОСТ1050-88.
По согласованию изготовителяс потребителем лента изготовляется из углеродистых сталей марок по ГОСТ1050-88, ГОСТ 380-88, ГОСТ 16523-89 и другой нормативно-техническойдокументации.
(Измененная редакция, Изм. № 4).
2.2. Механические свойстваленты должны соответствовать указанным в табл. 3.
Таблица 3
| Состояние материала | Временное сопротивление разрыву sв Н/мм2(кгс/мм2), не менее | Относительное удлинение d, %, не менее (при l=4В0) |
| М | 250 (25) | 17 |
| ПН | 340 (35) | 7 |
| Н | 590 (60) | - |
(Измененная редакция, Изм. № 3)
2.3. На поверхности ленты недолжно быть рванин и расслоений. Допускаются тонкий слой окалины, мелкиеотпечатки, риски и мелкие плены, а также наличие технологической смазки.
На кромках ленты допускаютсяотдельные вмятины величиной не более половины предельных отклонений по ширинеленты.
2.4. По согласованиюизготовителя с потребителем ленту изготовляют с серповидностью, не превышающей5 мм на 1 м длины.
(Новая редакция, Изм. № 3).
2.5. Лента должнаизготовляться в рулонах. Масса рулона устанавливается:
для ленты шириной 15-20 мм -от 20 до 80 кг;
для ленты шириной свыше 20мм - от 40 до 200 кг.
Допускаются рулоны ленты смассой не менее 5 кг в количестве 15% партии.
3.1. Ленту принимаютпартиями. Партия должна состоять из ленты одного размера, состояния материала,одной точности изготовления и сопровождаться документом о качестве, содержащим:
товарный знак илинаименование и товарный знак предприятия-изготовителя;
условное обозначение ленты;
результаты испытаний;
массу нетто партии;
число рулонов или грузовыхмест;
номер партии.
(Новая редакция, Изм. № 2, 3).
3.2. Проверке внешнего вида,размеров и механических свойств подвергают 1% рулонов партии, но не менее двухрулонов.
(Измененная редакция, Изм. № 2, 3).
3.3. При получениинеудовлетворительных результатов испытания хотя бы по одному из показателей понему проводят повторное испытание на удвоенном количестве образцов, отобранныхот рулонов, не проходивших испытаний.
Результаты повторногоиспытания распространяются на всю партию.
(Измененная редакция, Изм. № 3).
4.1. Размены ленты ивеличина дефектов на кромках ленты должны проверяться микрометром (ГОСТ6507-90, ГОСТ 4381-87), штангенциркулем (ГОСТ 166-89) и другимисредствами измерения соответствующей точности.
Измерение толщины лентыпроводят на расстоянии не менее 10 мм от кромки, а ленты шириной менее 20 мм -в середине ее ширины.
4.2. Контроль качестваповерхности и кромок проводят визуально на 2-5 витке рулона.
4.3. Испытание на растяженияпроводится на образцах типа I или II по ГОСТ11701-84.
Допускается испытание лентышириной 20 мм и более проводить на образцах с начальной расчетной длиной l0=80 мм и шириной b0=20 мм, а испытание ленты шириной менее 20 ммпроводить на образцах шириной, равной ширине изготовленной ленты (b) с начальной расчетнойдлиной образца l0=4b.
Образцы для испытаниявырезают вдоль направления прокатки.
4.1; 4.2; 4.3 (Новая редакция, Изм. № 4).
4.3а. От каждого отобранногорулона ленты отрезают по одному образцу для каждого вида испытаний.
(Введен дополнительно, Изм. № 3).
4.4. Серповидность проверяютпутем совмещения кромок образца ленты длиной 1 м с прямой линией, при этомизмерение производят линейкой по ГОСТ 427-75в месте наибольшей кривизны.
(Измененная редакция, Изм. № 3, 4).
5.1. Каждый рулон должен бытьперевязан не менее чем в трех местах мягкой металлической лентой илипроволокой. По согласованию с потребителем допускаются другие способы креплениявитков ленты в рулоне, предотвращающие разматывания по ГОСТ 3560-73, ГОСТ3282-74 или другой нормативно-технической документации.
(Дополнено, Изм. № 1, 2).
5.2. Лента транспортируетсяпакетами по ГОСТ 24597-81на поддонах и рулонами без смазки и упаковки.
Пакетирование производятодним из способов, указанных ниже:
рулоны укладываю надеревянные или металлические поддоны в стопу массой до 1,25 т и прикрепляют кподдону четырьмя металлическими лентами по ГОСТ 3560-73 иль другойнормативно-технической документации;
(Новая редакция, Изм. № 4).
рулоны укладывают в стопумассой до 5 т, обертывают металлическим листом, изготовленным понормативно-технической документации, и прочно закрепляют вертикальноерасположение рулонов не менее чем двумя поперечными и одной продольнойметаллическими полосами из ленты по ГОСТ 3560-73 или по другойнормативно-технической документации (см. чертеж).
По согласованию изготовителяс потребителем на ленту наносится защитная смазка с последующей упаковкой:
рулоны обертывают слоембумаги, затем слоем полимерной пленки или ткани и обвязывают не менее чем втрех местах мягкой проволокой или лентой по ГОСТ3282-74, ГОСТ 3560-73 или другой нормативно-технической документации.

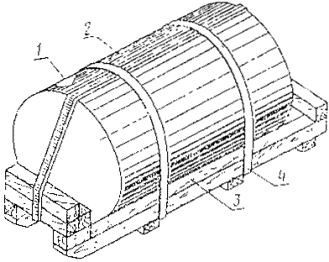

1 - бумага водонепроницаемая; 2 - металлический лист; 3 - деревянный поддон; 4 - металлические ленты.
В качестве упаковочныхматериалов применяют:
бумагу парафинированную поГОСТ 9569-79, бумагу двухслойную упаковочную по ГОСТ8828-89, бумагу промасленную и другую, обеспечивающую защиту от коррозии,изготовленную по нормативно-технической документации;
пленку полимерную по ГОСТ10354-82, ГОСТ 16272-79 и другую - по нормативно-технической документации;
тарное холстопрошивноеполотно - по нормативно-технической документации;
другие материалы,исключающие применение хлопчатобумажных и льняных тканей не ухудшающие качествоупаковки, а также сшивной лоскут из отходов текстильной промышленности.
В качестве смазки применяют:
смесь ЖКБ и индустриальногомасла по ГОСТ 20799-88 в соотношении 1:1, смесь консервационного масла НГ-203Апо ОСТ 38.01436-87 и индустриального масла по ГОСТ 20799-88 в соотношении 1:1,индустриальное масло по ГОСТ 20799-88 +15% присадки АКОР-1 по ГОСТ 15171-78 илидругие виды консервационных масел или смесей с другим соотношением компонентов,защитные свойства которых равноценны перечисленным.
(Измененная редакция, Изм. № 4).
п. 5.2 (Новая редакция, Изм. № 2).
5.3. Допускается совместнаяувязка нескольких рулонов. Общая ширина связанных рулонов в этом случае недолжна превышать 250 мм; соблюдение требований п. 5.1 приэтом обязательно. По согласованию с потребителем допускаются другие способыупаковки ленты, обеспечивающие ее сохранность при хранении и транспортированиии исключающие ее коррозию.
(Измененная редакция, Изм. № 1, 4).
5.4. К каждому рулону илигрузовому месту должен быть прикреплен ярлык с указанием:
товарного знака илинаименования и товарного знака предприятия-изготовителя;
условного обозначения ленты;
номера партии.
(Новая редакция, Изм. № 3).
5.4а. Транспортнаямаркировка – по ГОСТ 14192-77.
(Введен дополнительно, Изм. № 3).
П. 5.5 (Исключен, Изм. № 2).
5.6. Лента транспортируетсятранспортом всех видов в соответствии с правилами перевозки грузов,действующими на транспорте данного вида, а при транспортированиижелезнодорожным транспортом - в соответствии с техническими условиями погрузкии крепления грузов утвержденными Министерством путей сообщения СССР.
(Новая редакция, Изм. № 3, 4).
Транспортирование ленты пожелезной дороге производится в крытых вагонах повагонными или мелкимиотправками.
Допускается транспортироватьпакеты лент, обернутые металлическим листом, в открытых транспортных средствах.
(Измененная редакция, Изм. № 4).
5.7. Хранение ленты должно проводитьсяв соответствии с условиями 2 ГОСТ15150-69.
(Новая редакция, Изм. № 4).
Информационные данные
РАЗРАБОТАННаучно-исследовательским институтом метизной промышленности (НИИМЕТИЗ)
Директор института Недовизий И.Н.
Руководитель работы иисполнитель Панкова 3.А.
ВНЕСЕН Министерством чернойметаллургии СССР
Зам. министра Борисов А.Ф.
ПОДГОТОВЛЕН КУТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом стандартизации(ВНИИС)
Директор Гличев А.В.
УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов СоветаМинистров СССР от 6 августа 1973г. № 1929
