Стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником. Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.
| Обозначение: | ГОСТ 3068-88* |
| Название рус.: | Канат стальной двойной свивки типа ТК конструкции 6х37(1+6+12+18)+1х37(1+6+12+18). Сортамент |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 3068-74 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1990 |
| Утвержден: | Госстандарт СССР (09.09.1988) |
| Опубликован: | ИПК Издательство стандартов № 1996<br>ИПК Издательство стандартов № 2002 |
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ
КАНАТ СТАЛЬНОЙ ДВОЙНОЙСВИВКИ
ТИПА ТК КОНСТРУКЦИИ

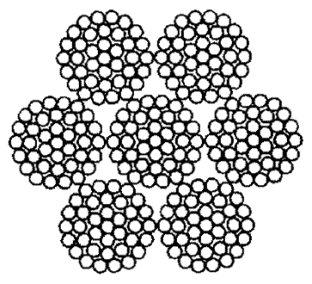

6´37(1+6+12+18)+1´37(1+6+12+18)
ГОСТ 3068-88
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ Сортамент Two lay steel горе type ТК construction | ГОСТ |
Утверждени введен в действие Постановлением Государственного комитета СССР по стандартамот 09.09.88 № 3131
Срок действия с 01.01.90
Ограничениесрока действия снято по решению Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 2-92)
1. Настоящий стандартраспространяется на стальные двойной свивки канаты с точечным касанием проволокв прядях типа ТК с металлическим сердечником.
Стандарт не распространяетсяна канаты, применяемые на грузоподъемных кранах.
2. Канаты подразделяются:
по назначению:
грузовые - Г;
по механическим свойствам
марка ВК,
марка В,
марка 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной
| Диаметр, мм | Расчетная площадь сечения всех проволок в канате, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | ||||||||||||||||
| каната | проволоки | 1570(160) | 1670(170) | 1770(180) | 1860(190) | 1960(200) | 2060(210) | 2160(220) | |||||||||||
| центральной | в слоях | Расчетное разрывное усилие, Н, не менее | |||||||||||||||||
| 7 проволок | 252 проволоки | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | ||||
| 4,7 | 0,24 | 0,22 | 9,89 | 87,7 | - | - | - | - | 17400 | 13350 | 18400 | 14150 | 19350 | 14850 | 20350 | 15650 | 21300 | 16400 | |
| 5,1 | 0,26 | 0,24 | 11,76 | 104,5 | - | - | - | - | 20700 | 15900 | 21850 | 16800 | 23000 | 17770 | 24200 | 18600 | 25350 | 19500 | |
| 5,5 | 0,28 | 0,26 | 13,81 | 122,5 | - | - | - | - | 24350 | 18700 | 25700 | 19750 | 27050 | 20800 | 28400 | 21850 | 29750 | 22900 | |
| 5,9 | 0,30 | 0,28 | 16,02 | 142,5 | - | - | - | - | 28250 | 21750 | 29800 | 22900 | 31350 | 24100 | 32950 | 25350 | 34500 | 26550 | |
| 6,4 | 0,32 | 0,30 | 18,38 | 163,0 | 28800 | 22150 | 30600 | 23550 | 32400 | 24900 | 34200 | 26300 | 36000 | 27800 | 37800 | 29100 | 39600 | 30450 | |
| 7,2 | 0,36 | 0,34 | 23,59 | 209,5 | 36950 | 28450 | 39300 | 30250 | 41600 | 32000 | 43900 | 33800 | 46200 | 35550 | 48500 | 37300 | 50850 | 39150 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 8,0 | 0,40 | 0,38 | 29,46 | 261,5 | 46150 | 35500 | 49050 | 37750 | 51950 | 40000 | 54850 | 42200 | 57700 | 44400 | 60600 | 46650 | 63500 | 48850 | |
| 8,6 | 0,45 | 0,40 | 32,79 | 291,0 | 51400 | 39550 | 54600 | 42000 | 57800 | 44500 | 61050 | 47000 | 64250 | 494501 | 67450 | 51900 | 70650 | 54400 | |
| 10,5 | 0,55 | 0,50 | 51,16 | 454,0 | 80200 | 61750 | 85200 | 65500 | 90200 | 69450 | 95250 | 73300 | 100000 | 770001 | 105000 | 80850 | - | - | |
| 13,0 | 0,65 | 0,60 | 73,56 | 652,5 | 115000 | 88550 | 122500 | 94300 | 129500 | 99700 | 136500 | 105000 | 144000 | 10500 | 151000 | 16000 | - | - | |
Примечания:
1. Канаты, разрывноеусилие которых приведено слева от жирной линии, изготовляют из проволоки безпокрытия и оцинкованной, справа от жирной линии - из проволоки без покрытия. Посогласованию изготовителя с потребителем канаты изготовляют из оцинкованнойпроволоки.
2. Диаметры канатов более 10 мм округлены доцелых чисел или до 0,5 мм.
3. Допускается изготовление канатов сутолщенным сердечником, при этом диаметр каната не должен выходить за пределы,установленные ГОСТ 3241-91.
(Измененная редакция,Изм. № 1).
плотностицинка: С, Ж;
из оцинкованной проволоки;
для жестких агрессивныхусловий работы - Ж,
для средних агрессивныхусловий работы - С;
по направлению свивки каната:
правой,
левой - Л;
по сочетанию направленной свивки элементов каната:
крестовой;
по способу свивки:
раскручивающиеся,
нераскручивающиеся - Н;
по точности изготовления:
нормальной,
повышенной - Т;
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
Примеры условных обозначений
Канат диаметром 13,0 мм,грузового назначения, марки 1, из проволоки без покрытия, правой крестовойсвивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочнойгруппы 1770 Н/мм2 (180 кгс/мм2):
Канат -13-Г-1-Н-1770ГОСТ 3068-88
Канат диаметром 7,2 мм,грузового назначения, марки В, оцинкованный по группе С, левой крестовойсвивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочнойгруппы 1960 Н/мм2 (200 кгс/мм2):
Канат7,2-Г-В-С-Л-Н-Т-1960 ГОСТ 3068-88
(Измененная редакция, Изм. №1).
3. Диаметр каната и основныепараметры его должны соответствовать указанным в таблице.
4. Технические требования,правила приемки, методы испытаний, маркировка, упаковка, транспортирование ихранение - по ГОСТ 3241-91.
