ПОСУДА МЕРНАЯ ЛАБОРАТОРНАЯ СТЕКЛЯННАЯ

ЦИЛИНДРЫ, МЕНЗУРКИ, КОЛБЫ, ПРОБИРКИ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

01.01.76

Настоящий стандартраспространяется на мерную лабораторную стеклянную посуду: цилиндры, мензурки,колбы и пробирки (далее - посуда), изготовляемые для нужд экономики страны.Стандарт соответствует стандартам ИСО 1042-83 и ИСО 4788-80.

(Измененная редакция, Изм. № 1, 2, 4,6, 10).

1. ИСПОЛНЕНИЯ, ОСНОВНЫЕПАРАМЕТРЫ И РАЗМЕРЫ

1.1.Цилиндрыдолжны изготовляться классов точности 1 и 2, исполнений 1, 2, 2а, 3, 4 и 4а всоответствии с черт. 1 и 2 и табл. 1 и 2.

Цилиндры

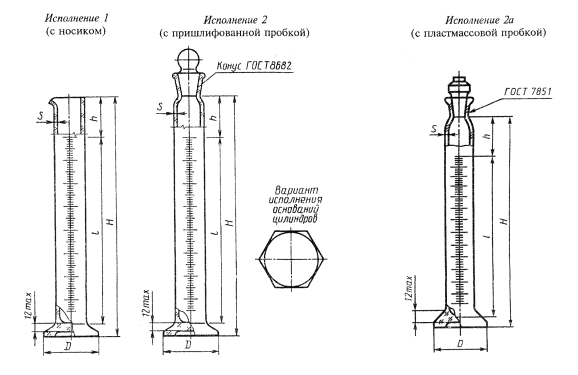

Черт. 1

Таблица 1

Цилиндры исполнений 1, 2 т 2а

Размеры, мм

Примечание. По требованию заказчикадопускается изготовлять цилиндры вместимостью 10 см³ и 100 см³с градуировкой от нуля.

Пример условногообозначения цилиндра исполнения 2, вместимостью 100 см³,1-го класса точности:

Цилиндр 2-100-1 ГОСТ 1770-74

1 - цилиндр; 2 - основание

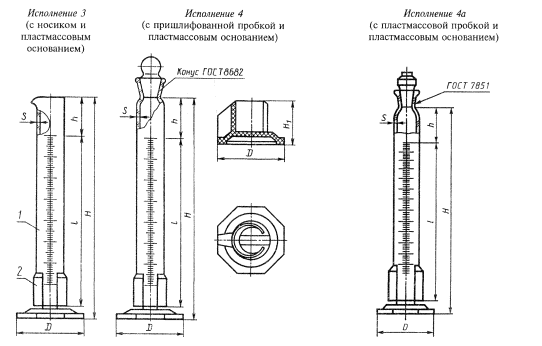

Черт. 2

Таблица 2

Цилиндрыисполнений 3, 4 к 4а

Размеры, мм

Примерусловного обозначения цилиндра исполнения4, вместимостью 100 см³, 2-го класса точности:

Цилиндр 4-100-2 ГОСТ 1770-74

(Измененная редакция, Изм. № 1, 5, 7,8, 9, 10).

1.2. Мензурки должны изготовляться всоответствии с черт. 3 и табл. 3.

Мензурка

Черт. 3

Таблица 3

Размеры мм

Примерусловного обозначения мензуркивместимостью 100 см³:

Мензурка 100 ГОСТ 1770-74

1.3. Колбы должны изготовляться 1 и 2классов точности исполнений 1, 2, 2а, 3, 4, 4а в соответствии с черт. 4 и 5 итабл. 4 и 5.

Колбы

* Размеры для справок

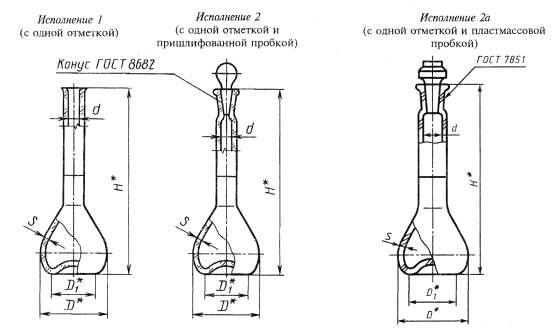

Черт. 4

Таблица 4

Размеры, мм

Примерусловного обозначения колбы исполнения 2, вместимостью 100 см³,2-го класса точности:

Колба 2-100-2 ГОСТ 1770-74

* Размеры для справок.

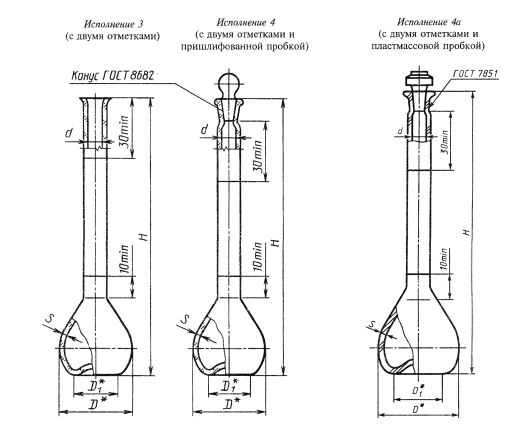

Черт. 5

Таблица 5

Размеры, мм

Примерусловного обозначения колбы исполнения 4, вместимостью 100 см³,2-го класса точности:

Колба 4-100-2 ГОСТ 1770-74

(Измененная редакция, Изм. № 1, 4, 5, 9, 10).

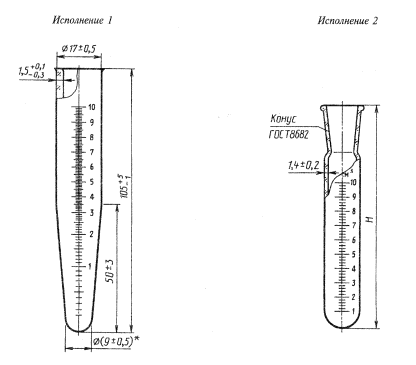

1.3а. Пробирки должны изготовлятьсяисполнений 1 и 2 в соответствии с черт. 5а и 5б и табл. 5а.

Пробирки

* Размер для инструмента.

Пробирки исполнения 2

Таблица5а

Размеры, мм

Примерусловного обозначения пробирки исполнения1, вместимостью 10 см³с ценой деления 0,1 см³ из химически стойкого стекла:

П-1-10-0,1 ХС ГОСТ 1770-74

Пример условногообозначения пробирки исполнения 2 номинальной вместимостью 15 см³с взаимозаменяемым конусом 14/23 из химически стойкого стекла

П-2-15-14/23 ХС ГОСТ 1770-74.

(Измененная редакция, Изм. № 4, 5, 8).

1.4. Основныепараметры и размеры посуды должны соответствовать указанным на черт. 1 - 5б и втабл. 1 - 5а.

Пробирки исполнения 1 должны изготовляться номинальнойвместимостью 10 см³ с ценой деления 0,1 см³.

Примечание. Допускается по заказупотребителя изготовлять пробирки исполнения 1 с ценой деления 0,2 см³или без делений и толщиной стенки не менее 0,6мм.

(Измененная редакция, Изм. № 4, 7, 8).

1.5. Основные размеры пробокдолжны соответствовать указанным на черт. 6 и в табл. 6.

Пробки из пластмассы должнысоответствовать указанным на черт. 6а и в табл. 6а.

Пробкастеклянная

Черт. 6

Таблица 6

Размеры, мм

Пробкапластмассовая

Черт.6а

Таблица6а

мм

(Измененная редакция, Изм. № 1, 10).

2. ТЕХНИЧЕСКИЕТРЕБОВАНИЯ

2.1. Посуда должнаизготовляться из химико-лабораторного стекла по ГОСТ 21400 в соответствии с требованиями настоящего стандарта порабочим чертежам, утвержденным в установленном порядке.

Пробирки допускается изготовлять измедицинского стекла по ГОСТ19808.

(Измененная редакция, Изм. № 10).

2.2. Посуда должнабыть отожжена. Удельная разность хода не должна превышать 8 млн^-1для цилиндров, мензурок и колб, 10-12 млн^-1 для пробок к цилиндрам иколбам и 7-9 млн^-1 для пробирок.

(Измененная редакция, Изм. № 6, 9).

2.3. Изделиядолжны быть изготовлены с минимальным количеством видимых дефектов.

(Измененная редакция, Изм. № 10).

2.4. Цилиндры,колбы и пробирки вымеряют на наливной объем, мензурки - на отливной объем.

Допускаемые погрешности от номинальнойвместимости посуды при температуре 20 ºC не должны превышать указанных в табл. 7.

Таблица 7

см³

Допускаемые погрешностиноминальной вместимости пробирок при температуре 20 ºC не должны быть более ±0,2 мл для исполнений 1 и 2я более ±0,1 см³ дляисполнения П-2-5-10/19.

Исполнение по допускаемой погрешности дляконкретных средств определяется потребителем.

(Измененная редакция, Изм. № 4, 8, 9).

2.5. Цилиндры иколбы с конусами горловин КШ 7/16, КЩ 10/19, КШ 14/23, КШ 19/26, КШ 29/32 и КШ34/35 могут изготовляться с пробками из пластмассы.

Пластмассовые пробки на конической частимогут выступать из горловины с невзаимозаменяемыми конусами по ГОСТ7851 с нешлифованной поверхностью не более 8 мм.

(Измененная редакция, Изм. № 1, б, 10).

2.6.Пластмассовые основания и пробки должны быть изготовлены из полиэтилена марок15803-020, 18103-035, 18203-055, 16803-070 по ГОСТ 16337.

2.7. Наполиэтиленовых основаниях и пробках не допускаются:

а) коробление опорной частиоснования;

б) недолив;

в) пузыри в массе и вздутия;

е) усадочные раковины;

д) инородные включения;

е) трещины;

ж) риски, царапины, сколы.

Допускаются незначительные усадочныераковины на нижней конической части основания, волосные риски и царапины, следыот стыка потоков литьевого материала.

2.8.Пластмассовые основания и пробки должны быть зачищены от облоя.

2.9. Днопосуды должно быть плоским или незначительно вогнутым и должно бытьперпендикулярно продольной оси посуды. Посуда, поставленная на горизонтальнуюповерхность, должна стоять устойчиво, не качаясь.

Пустые колбы (без пробок) вместимостью 25мл и более, цилиндры (без пробок) и мензурки всех вместимостей не должныопрокидываться на поверхности, наклоненной под углом 15° к горизонтали.

Пустые колбы вместимостью менее 25 мл недолжны опрокидываться на поверхности, наклоненной под углом 10° к горизонтали.

Допускается дополнительная обработканижней части оснований цилиндров и мензурок.

Края посуды должны быть ровно обрезаны,оплавлены, а для колб и пробирок слегка развернуты.

Не допускаются неоплавленные сколы иоплавленные размером более 0,5мм.

Не допускаются наплывы стекла пробирок вместах спая более 1 мм,а на дне более 2 мм.

(Измененная редакция, Изм. № 4, 5, 8).

2.10. Отклонение от параллельности верхнего края и днапосуды не должно превышать:

2мм - для посуды вместимостьюдо 250 см³;

3мм - для посуды вместимостьюсвыше 250 см³.

2.11.Отклонение от круглости посуды, определяемое разностью двух взаимноперпендикулярных диаметров, не должно превышать 1 мм для колб, 1,5 мм дляцилиндров и пределов допускаемых отклонений диаметра для мензурок и пробирок.

Отклонение от круглости стеклянногооснования цилиндров не должно быть более 3мм. Отклонение от цилиндричности пробирок исполнения 2 не должно быть более 1 % высоты пробирок.

(Измененная редакция, Изм. № 4).

2.12. Носики цилиндрови мензурок должны быть симметричной формы и обеспечивать слив жидкости безподтекания.

2.13. Нацилиндрах, мензурках и пробирках должна быть нанесена шкала, соответствующаявместимости. Оцифровка и нанесение отметок на шкалах должны соответствоватьуказанным в приложении 1.

2.14. Посудадолжна быть градуирована по нижнему краю мениска.

2.13, 2.14. (Измененнаяредакция, Изм. № 4).

2.15. Отметкишкал должны располагаться симметрично и перпендикулярно к продольной оси цилиндров,мензурок, пробирок и быть параллельны между собой.

Не допускается смещение шкалыотносительно оси цилиндров более 1° и мензурок более 2°.

Разрывы отметок шкалы не должны превышать0,5 мм.

На посуде, предназначенной для экспорта,отметки шкалы не должны иметь разрывов.

(Измененная редакция, Изм. № 2, 4).

2.16.Оцифровка на шкалах цилиндров, мензурок и пробирок должна быть нанесена надсоответствующими отметками или против них с правой стороны шкалы снизу вверх.Число, равное номинальной вместимости, должно быть указано сверху.

(Измененная редакция, Изм. № 4).

2.17. Нацилиндрической части горловины колб должна быть нанесена делительная отметканоминальной вместимости по всей окружности или с промежутком, не превышающим 10% длины окружности.

Ширина делительных отметок не должна бытьболее 0,3 мм.

Не допускаются разрывы делительныхотметок более 0,5 мм в количестве более трех на изделие. На посуде,предназначенной для экспорта, делительные отметки не должны иметь разрывов.

(Измененная редакция, Изм. № 2, 5).

2.18. Длина наибольших отметокшкал цилиндров не должна быть менее 0,25 длины окружности цилиндра, длинапромежуточных отметок - 0,15 длины окружности, длина коротких отметок - 0,1длины окружности.

Разница в длине отметок одного значенияне должна превышать ±0,5 ммноминального размера.

Длина наименьших отметок пробирок недолжна быть менее 3 мм; длина промежуточных отметок должна быть не менее чем на2 мм больше длины наименьших; длина наибольших отметок - не менее чем на 3 ммбольше длины промежуточных. Для пробирок исполнения 1 с ценой деления 0,2 см³на конусной части длина наименьших отметок должна быть не менее 2 мм, длинанаибольших отметок - не менее 5 мм.

(Измененная редакция, Изм. № 4, 8).

2.19. Длина отметок шкал мензурок должнасоответствовать указанной в табл. 8.

Таблица 8

(Измененная редакция, Изм. № 4, 5).

2.20. Ширина отметокшкал цилиндров, мензурок и пробирок не должна быть более указанной в табл. 9.

Не допускается увеличение ширины наконцах отметок более чем на 0,2мм.

Таблица 9

(Измененная редакция, Изм.№ 4, 8).

2.21.Отметки, цифры и надписи на посуде должны быть четкими и устойчивыми в условияхэксплуатации.

(Измененная редакция, Изм. № 5).

2.22. (Исключен, Изм. № 8).

3. ПРАВИЛА ПРИЕМКИ

3.1. Посуда должнаподвергаться государственным, приемосдаточным и периодическим испытаниям.

Государственные испытания - по ГОСТ8.001 и ГОСТ8.383.

(Измененная редакция, Изм, № 3, 6).

3.2. При приемосдаточныхиспытаниях каждое изделие следует проверять на соответствие требованиям пп. 2.13,2.16,не менее 10 % изделий от партии - на соответствие требованиям пп. 1.1-1.4,2.1(в части соответствия чертежам), 2.5,2.7, 2.8(при входном контроле), 2.10,2.11,2.15и менее 1 % изделий от партии - на соответствие требованиям пп. 2.12,2.17-2.21.

Результаты выборочной проверкираспространяются на всю партию.

Партией считают изделия, предъявленные кприемке по одному документу.

Изделия на соответствие требованиям пп. 2.2,2.4, 2.9,2.14следует проверять по плану одноступенчатого контроля, соответствующего II ступени контроля по ГОСТ18242* с приемочным уровнем равным 6,5 % в соответствии с табл. 10.

* Натерритории Российской Федерации действует ГОСТP 50779.71-99.

Таблица 10

шт.

Переход с нормального контроляна усиленный или ослабленный по ГОСТ18242.

Партию изделий считают соответствующейтребованиям настоящего стандарта, если число дефектных единиц в выборке меньшеили равно приемочному числу и не соответствующей, если число дефектных единиц ввыборке равно или больше браковочного числа.

(Измененная редакция,Изм. № 8, 10).

3.3. Периодическим испытаниям, проводимымпредприятием-изготовителем один раз в год, следует подвергать 10 % изделий отпартии, но не менее 10 изделий каждого исполнения на соответствие всемтребованиям настоящего стандарта, кроме п. 2.1(в части соответствия стекла требованиям ГОСТ21400 и ГОСТ 19808).

При неудовлетворительных результатахпериодических испытаний посуды хотя бы по одному показателю испытаниямподвергают удвоенное число изделий, взятых от той же партии. Результатыповторных испытаний являются окончательными.

(Измененная редакция, Изм. № 7, 8).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Исполнение, качествопосуды, нанесение отметок и оцифровку шкал (пп. 2.3,2.7-2.9,2.13,2.16,2.17,5.1) проверяют внешним осмотром на расстоянии около 50 см при рассеянномдневном свете или соответствующем ему искусственном освещении.

Размеры посуды (пп. 1.1- 1.4,2.9,2.15,2.17-2.20)дефекты стекла и исполнения (п. 2.3,2.10,2.11)следует проверять универсальным измерительным инструментом и с помощью лупы по ГОСТ 25706с увеличением не менее 6^×.

Форму носиков (п. 2.12),устойчивость посуды (п. 2.9)проверяют опробованием.

Материал оснований и пробок (п. 2.6)проверяют по сопроводительным документам.

(Измененная редакция, Изм. № 5, 8).

4.2.(Исключен, Изм. № 7).

4.3. Качество отжига (п. 2.2)- по ГОСТ7329.

4.4. Вместимость посуды иградуировку (п. 2.4и п. 2.14)должны проверять по ГОСТ 8.234.

(Измененная редакция, Изм. № 4)

4.5. Взаимозаменяемые конусы(п. 2.5) следует проверять по ГОСТ8682.

(Измененная редакция, Изм. № 1).

4.6. Качество нанесенияотметок, оцифровки и надписей (п. 2.21)проверяют воздействием 5 %-ного раствора пирофосфорнокислого натрия (Na₄P₂O₇) сдобавлением 0,5 %-ного раствора додецилбензосульфата натрия (C₁₈H₂₉SO₃Na) в течение 2ч при температуре (80±2) ºС или воздействием раствора с (НС1) = 2 моль/л втечение 1 ч при температуре (20±5) ºС. После испытаний отметки, цифры инадписи должны быть хорошо видны, чтобы можно было снять показания в обычныхусловиях.

(Измененная редакция, Изм. № 5, 8).

5. МАРКИРОВКА, УПАКОВКА,ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На посуде должны бытьчетко нанесены:

а) товарный знак предприятия-изготовителя;

б) номинальная вместимость вмл на колбах;

в) надписи: «см³»;

г) обозначение класса (наколбах и цилиндрах);

д) «20 ºC»;

е) буква O (отлив) или Н (налив);

ж) обозначение настоящегостандарта.

На пробирках, горловинах и пробках колб ицилиндров должны быть указаны размеры конусов. Маркировка изделия,предназначенного для экспорта, - по договору между предприятиями ивнешнеэкономической организацией.

Маркировка пробирок исполнения П-1 (безделений) - по согласованию с потребителем.

(Измененная редакция, Изм. № 4, 10).

5.2. Колбы, цилиндры, мензуркии пробирки должны быть завернуты в бумагу по ГОСТ 8273 или упакованы сподкладкой из гофрированного картона по ГОСТ 7376, накотором их укрепляют пленкой из пластмассы или уложены в коробки (ящики) изкоробочного картона по ГОСТ 7933,или гофрированного картона по ГОСТ 7376 сприменением разделительных прокладок.

Пробки должны быть вынуты из горловины.

Упакованную посуду укладывают с мягкойпрокладкой в ящики по ГОСТ16536, ГОСТ16511, ГОСТ15841, ГОСТ2991, ГОСТ5959.

Колбы, цилиндры, мензурки и пробирки,предназначенные для экспорта, должны быть завернуты в бумагу марки А или Б по ГОСТ 8273 иупакованы с прокладкой из стружки марки П по ГОСТ 5244 в деревянныеящики по ГОСТ24634.

Посуда, предназначенная для экспорта встраны с тропическим климатом, должна быть завернута в парафинированную бумагупо ГОСТ 8273и упакована в пакеты из полиэтиленовой пленки по ГОСТ 10354 с прокладкойиз стружки марки П, влажностью не более 12 % по ГОСТ 5244. Швы пакета спосудой должны быть герметично сварены.

В соответствии с заказ - нарядом внешнеторговойорганизации стружка должна быть обработана антисептиком по ГОСТ15155.

Допускается применять другие пленочные материалы, обеспечивающиесохранность посуды.

(Измененная редакция, Изм. № 2, 4, 5, 6, 8, 10).

5.3. При транспортированииконтейнером допускается другой вид тары, обеспечивающий сохранность изделий.

5.4. Масса брутто не должнабыть более 50 кг.

5.5. Каждый ящик должен иметьсопроводительную документацию с указанием:

а) товарного знака илинаименования предприятия-изготовителя;

б) наименования и количестваизделий;

в) обозначения настоящегостандарта;

г) даты выпуска.

Товаросопроводительная документация дляпосуды, предназначенной для экспорта, должна соответствовать требованиям исоставляться на языке, указанном в заказе-наряде внешнеторговой организации.

Товаросопроводительная документациядолжна быть завернута в оберточную бумагу марки A или Б по ГОСТ 8273 и вложена в пакетиз полиэтиленовой пленки по ГОСТ 10354, а для странс тропическим климатом - в два пакета, с последующим упаковыванием вводонепроницаемую бумагу по ГОСТ8828.

Края водонепроницаемой бумаги должны бытьсклеены синтетическим клеем. Швы пакета из полиэтиленовой пленки должны бытьгерметично сварены.

Товаросопроводительная документациядолжна укладываться в ящик с упакованными изделиями.

Один экземпляр упаковочного листа дляпосуды, предназначенной для экспорта, должен быть помещен в пакет из водонепроницаемойбумаги по ГОСТ8828 или бумаги с полиэтиленовым покрытием и уложен в специальный карманящика.

Для посуды, предназначенной для экспортав страны с тропическим климатом, упаковочный лист должен быть помещен в пакетиз полиэтиленовой пленки по ГОСТ 10354, швы которогонадежно свариваются. Пакет дополнительно обертывают в бумагу, покрытуюполиэтиленом, или водонепроницаемую бумагу и укладывают в карман ящика.

При упаковывании партии посуды внесколько ящиков карман укрепляют на ящике № 1.

(Измененная редакция, Изм. № 2).

5.6. Маркировка транспортной тарыдолжна производиться в соответствии с ГОСТ 14192.

На каждом ящике должны бытьнанесены манипуляционные знаки, соответствующие надписям: «Верх, не кантовать»,«Хрупкое. Осторожно» и надпись «Не бросать!».

Маркировка транспортной тары для посуды,предназначенной для экспорта, - в соответствии с заказ - нарядом внешнеторговойорганизации и ГОСТ 14192, ГОСТ24634.

(Измененная редакция, Изм. № 2, 3).

5.7. Транспортирование ихранение посуды - по группе условий 6 ГОСТ15150.

(Измененная редакция, Изм.№ 4).

5.8. Цилиндры с пластмассовымиоснованиями и пробками и колбы с пластмассовыми пробками должны храниться впомещениях при температуре от 0 до 25 ˚C на расстоянии не менее 1 м от теплоизлучающихустройств. Изделия должны быть защищены от воздействия прямых солнечных лучей ивеществ, разрушающе действующих на пластмассовые основания.

ПРИЛОЖЕНИЕ 1
Справочное

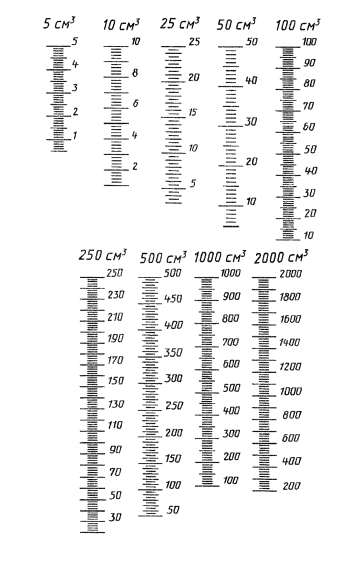

ОЦИФРОВКА И НАНЕСЕНИЕ ОТМЕТОК НА ШКАЛАХ

ПРИЛОЖЕНИЕ2. (Исключено, Изм. № 10).

ПРИЛОЖЕНИЕ 3
Обязательное
1. Номенклатура показателей качества лабораторных приборов и аппаратов изстекла

1.1. Номенклатура показателейкачества и характеризуемые ими свойства лабораторных приборов и аппаратов изстекла

1.2. Изделия могут иметь номенклатурупоказателей качества, дополняющую установленную в таблице.

(Введено дополнительно, Изм. № 9).

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения,средств автоматизации и систем управления СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 18.11.74 № 2547

Изменение №10 принято Межгосударственным Советом по стандартизации, метрологии исертификации (протокол № 11 от 25.04.97)

За принятие измененияпроголосовали:

3. В стандарт введены требования ИСО 1042-83 и ИСО4788-80

Стандартсодержит все требования СТ СЭВ 1247-78, СТ СЭВ 4021-83, СТ СЭВ 4977-85

4. Стандарт унифицирован со стандартом НРБ ВДС 8409-70

5. ВЗАМЕН ГОСТ 1770-64, ГОСТ4.318-85 в части мерной посуды

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Ограничениесрока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 11-12-94)

7. ИЗДАНИЕ(март 2001 г.)с Изменениями № 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, утвержденными в августе 1977г., июле 1979г., ноябре 1980г., декабре 1982г., апреле 1984г., июле 1985г., апреле 1986г., марте 1989г., декабре 1989г., феврале 1998г. (ИУС 10-77, 9-79, 1-81, 3-83, 7-84, 10-85, 7-86, 6-89,4-90, 5-98)
