Настоящий стандарт распространяется на винты с номинальным диаметром резьбы от 5 до 20 мм.
| Обозначение: | ГОСТ 1488-84* |
| Название рус.: | Винты установочные с квадратной головкой и буртиком классов точности А и В. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 1488-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1986 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (08.05.1984) |
| Опубликован: | Стандартинформ № 2006 |
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ВИНТЫ УСТАНОВОЧНЫЕ С КВАДРАТНОЙ ГОЛОВКОЙ Конструкция и размер Square-head collar set screws. | ГОСТ |
Дата введения 01.01.86
1. Настоящий стандартраспространяется на винты с номинальным диаметром резьбы от 5 до

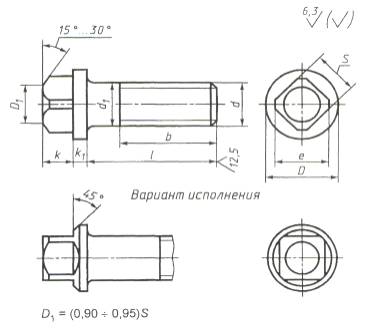

2. Конструкция и размерывинтов должны соответствовать указанным на чертеже и в таблице.
| Номинальный диаметр резьбы d | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| Диаметр стержня d | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| Размер под ключ S | 5 | 7 | 8 | 10 | 12 | 17 | 22 | |
| Высота головки k | 3,5 | 5,5 | 7,0 | 8,0 | 10,0 | 13,0 | ||
| Диаметр описанной окружности е | 6,5 | 9,0 | 10,0 | 13,0 | 16,0 | 22,0 | 28,0 | |
| Диаметр буртика D | 7,5 | 11,0 | 14,0 | 16,0 | 20,0 | 25,0 | 30,0 | |
| Высота буртика kl | 2 | 3 | 4 | 5 | ||||
| Длина резьбы b | 16 | 18 | 22 | 26 | 30 | 38 | 46 | |
| Длина винта l | 14 | × | × | - | - | - | - | - |
| 16 | × | × | × | - | - | - | - | |
| 20 |
| × | × | × | - | - | - | |
| 25 |
|
| × | × | - | - | - | |
| 30 |
|
|
| × | × | - | - | |
| 35 |
|
| Стандартные длины | - | - | |||
| 40 |
|
| × | - | ||||
| 45 |
|
|
|
|
|
| - | |
| 50 | - |
|
|
|
|
| × | |
| 55 | - | - | - |
|
|
|
| |
| 60 | - | - | - |
|
|
|
| |
| 65 | - | - | - | - |
|
|
| |
| 70 | - | - | - | - |
|
|
| |
| 75 | - | - | - | - | - |
|
| |
| 80 | - | - | - | - | - |
|
| |
| 90 | - | - | - | - | - |
|
| |
| 100 | - | - | - | - | - | - |
| |
| 110 | - | - | - | - | - | - |
| |
Примечание. Знаком × отмечены винты срезьбой до головки.
Пример условногообозначения винта класса точности В,диаметром резьбы d =
Винт В. 10-6g×25.14H ГОСТ1488-84
Тоже, класса точности А, класса прочности45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g×25.45H.40X.05 ГОСТ 1488-84
То же, из латуни ЛС 59-1, без покрытия:
Винт A.M10-6g×25.32 ГОСТ 1488-84
1, 2. (Измененная редакция, Изм. № 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Сбег и недорез резьбы -нормальные по ГОСТ 10549 .
4. Радиус под головкой - по ГОСТ 24670 .
5. Конец винта - плоский по ГОСТ 12414 .
6. Допуски и методыконтроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1 .
7. Дефекты поверхности иметоды контроля - по ГОСТ 1759.2 .
8. Механические свойства иметоды испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556 , из коррозионно-стойкой, жаропрочной, теплоустойчивойстали и из цветных сплавов - по ГОСТ 1759.1 , ГОСТ 1759.2 , ГОСТ 1759.4 .
(Измененнаяредакция, Изм. № 1).
9. Винты должны изготовляться спокрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым,окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные техническиетребования - по ГОСТ 1759.0 .
(Измененнаяредакция, Изм. № 1).
11. Теоретическая масса винтов указана вприложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1000 шт. стальных винтов, кг
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | ||||||
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 14 | 3,400 | 6,310 | - | - | - | - | - |
| 16 | 3,640 | 6,670 | 11,00 | - | - | - | - |
| 20 | 4,268 | 7,390 | 12,30 | 21,00 | - | - | - |
| 25 | 5,039 | 8,529 | 13,90 | 23,50 | - | - | - |
| 30 | 5,810 | 9,639 | 16,10 | 26,00 | 40,60 | - | - |
| 35 | 6,580 | 10,750 | 18,08 | 29,63 | 44,93 | - | - |
| 40 | 7,351 | 11,360 | 20,05 | 32,71 | 49,37 | 100,5 | - |
| 45 | 8,122 | 12,970 | 22,02 | 35,79 | 53,81 | 108,9 | - |
| 50 | - | 14,080 | 23,99 | 38,87 | 58,25 | 116,8 | 200,4 |
| 55 | - | - | - | 41,96 | 62,69 | 124,7 | 214,1 |
| 60 | - | - | - | 45,04 | 67,13 | 132,6 | 226,4 |
| 65 | - | - | - | - | 71,56 | 144,4 | 238,8 |
| 70 | - | - | - | - | 76,01 | 148,4 | 251,1 |
| 75 | - | - | - | - | - | 156,2 | 263,4 |
| 80 | - | - | - | - | - | 164,1 | 275,7 |
| 90 | - | - | - | - | - | 179,9 | 300,4 |
| 100 | - | - | - | - | - | - | 325,1 |
| 110 | - | - | - | - | - | - | 349,7 |
Примечание. Для определения массы винтов,изготовленных из других материалов, значения массы, указанные в таблице, должныбыть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - длябронзы, 1,08 - для латуни.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНМинистерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И.Денисова
2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от08.05.84 № 1590
3. ВЗАМЕН ГОСТ 1488-75
4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 1759.0-87 | |
| ГОСТ 1759.1-82 | |
| ГОСТ 1759.2-82 | |
| ГОСТ 1759.4-87 | |
| ГОСТ 10549-80 | |
| ГОСТ 12414-94 | |
| ГОСТ 24670-81 | |
| ГОСТ 24705-2004 | |
| ГОСТ 25556-82 |
5. ИЗДАНИЕ с Изменением №1, утвержденным в июле
