Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 20 мм.
| Обозначение: | ГОСТ 1483-84* |
| Название рус.: | Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 1483-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1986 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (08.05.1984) |
| Опубликован: | Стандартинформ № 2006 |
| МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | |
| ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ Конструкция и размеры Hexagon-head step-point with cone set screws. | ГОСТ |
Дата введения 01.01.86
1. Настоящий стандартраспространяется на установочные винты с номинальным диаметром резьбы от 6 до

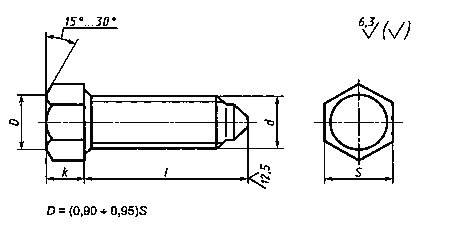

2. Конструкция и размерывинтов должны соответствовать указанным на чертеже и в таблице.
мм
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | 16 | 20 | |
| Размер под ключ S | 8 | 10 | 12 | 14 | 17 | 22 | |
| Высота головки k | 5 | 6 | 7 | 9 | 11 | 14 | |
| Длина винта l | 12 |
| - | - | - | - | - |
| 14 |
|
| - | - | - | - | |
| 16 |
|
|
| - | - | - | |
| 20 |
|
|
|
| - | - | |
| 25 |
|
|
|
|
| - | |
| 30 |
|
| Стандартные длины |
| - | ||
| 35 |
|
|
|
| |||
| 40 | - |
|
|
|
|
| |
| 45 | - | - |
|
|
|
| |
| 50 | - | - |
|
|
|
| |
| 55 | - | - | - |
|
|
| |
| 60 | - | - | - |
|
|
| |
| 65 | - | - | - | - |
|
| |
| 70 | - | - | - | - |
|
| |
| 75 | - | - | - | - |
|
| |
| 80 | - | - | - | - |
|
| |
| 90 | - | - | - | - | - |
| |
| 100 | - | - | - | - | - |
| |
Примерусловного обозначения винта классаточности В, диаметром резьбы d =
Винт B.M10-6g×25.14НГОСТ 1483-84
То же, класса точности А,класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанныммаслом:
Винт A.M10-6g×25.45H.40X.05 ГОСТ 1483-84
То же, из латуни ЛС 59-1, безпокрытия:
Винт A.M10-6g×25.32 ГОСТ 1483-84
1, 2. (Измененная редакция, Изм. № 1).
3. Резьба - по ГОСТ 24705, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ 10549 .
4. Радиус под головкой - по ГОСТ 24670 .
5. Конец винта -ступенчатый с конусом по ГОСТ 12414 .
6. Допуски и методыконтроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1 .
7. Дефекты поверхности иметоды контроля - по ГОСТ 1759.2 .
8. Механические свойства иметоды испытаний винтов: из углеродистой и легированной стали - по ГОСТ 25556 , из коррозионно-стойкой, жаропрочной, теплоустойчивойстали и из цветных сплавов - по ГОСТ 1759.1 , ГОСТ 1759.2 , ГОСТ 1759.4 .
(Измененнаяредакция, Изм. № 1).
9. Винты должны изготовляться спокрытиями: цинковым хроматированным, кадмиевым хроматированным, никелевым, окисным,пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные техническиетребования - по ГОСТ 1759.0 .
(Измененнаяредакция, Изм. № 1).
11. Теоретическая масса винтов указана вприложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1000 шт. стальных винтов, кг
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
| 6 | 8 | 10 | 12 | 16 | 20 | |
| 12 | 4,26 | - | - | - | - | - |
| 14 | 4,61 | 7,64 | - | - | - | - |
| 16 | 4,96 | 8,28 | 13,65 | - | - | - |
| 20 | 5,67 | 9,55 | 15,66 | 23,94 | - | - |
| 25 | 6,55 | 11,14 | 18,17 | 27,58 | 49,61 | - |
| 30 | 7,43 | 12,73 | 20,68 | 31,21 | 56,26 | - |
| 35 | 8,31 | 14,32 | 23,19 | 34,85 | 62,91 | 111,49 |
| 40 | - | 15,91 | 25,70 | 38,48 | 69,56 | 121,89 |
| 45 | _ | - | 28,21 | 42,12 | 76,21 | 132,29 |
| 50 | - | - | 30,72 | 45,75 | 82,86 | 142,69 |
| 55 | - | - | - | 49,38 | 89,51 | 153,09 |
| 60 | - | - | - | 53,02 | 96,14 | 163,49 |
| 65 | - | - | - | - | 103,30 | 173,89 |
| 70 | - | - | - | - | 109,90 | 184,29 |
| 75 | - | - | - | - | 116,60 | 194,69 |
| 80 | - | - | - | - | 123,20 | 205,09 |
| 90 | - | - | - | - | - | 225,89 |
| 100 | - | - | - | - | - | 246,69 |
Примечание. Для определения массы винтов,изготовленных из других материалов, значения массы, указанные в таблице, должныбыть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - длябронзы, 1,08 - для латуни.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерствомстанкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г. Серегин, А.М. Свиридов, Н.И. Антонова, Н.И.Денисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 08.05.84 № 1589
3. ВЗАМЕН ГОСТ 1483-75
4. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 1759.0-87 | |
| ГОСТ 1759.1-82 | |
| ГОСТ 1759.2-82 | |
| ГОСТ 1759.4-87 | |
| ГОСТ 10549-80 | |
| ГОСТ 12414-94 | |
| ГОСТ 24670-81 | |
| ГОСТ 24705-2004 | |
| ГОСТ 25556-82 |
5. ИЗДАНИЕ с Изменением №1, утвержденным в июле
