Настоящий стандарт распространяется на установочные винты с номинальным диаметром резьбы от 6 до 36 мм.
| Обозначение: | ГОСТ 1481-84* |
| Название рус.: | Винты установочные с шестигранной головкой и цилиндрическим концом классов точности А и В. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 1481-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1986 |
| Утвержден: | Госстандарт СССР (08.05.1984) |
| Опубликован: | Издательство стандартов № 1985<br>Стандартинформ № 2006 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ КЛАССОВ ТОЧНОСТИ А И В | ГОСТ (СТ СЭВ 4207-83) |
| Конструкция и размеры | |
| Hexagon-head dog-point set screws. Product grades A and B. Construction and dimensions |
Дата введения 01.01.86
1. Настоящий стандарт распространяется на установочные винты сноминальным диаметром резьбы от 6 до 36 мм.

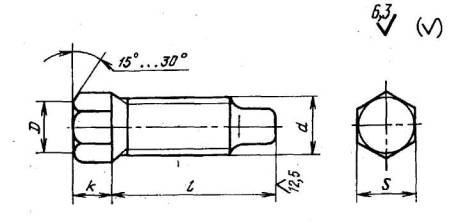

2. Конструкция и размеры винтов должны соответствовать указаннымна чертеже и в таблице.
D=(0,90÷0,95)S
мм
| Номинальный диаметр резьбы d | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| Размер под ключ S | 8 | 10 | 12 | 14 | 17 | 22 | 30 | 36 | 46 | |
| Высота головки k | 5 | 6 | 7 | 9 | 11 | 14 | 17 | 21 | 25 | |
| Длина винта l | 12 |
| - | - | - | - | - | - | - | - |
| 14 |
|
| - | - | - | - | - | - | - | |
| 16 |
|
|
| - | - | - | - | - | - | |
| 18 |
|
|
| - | - | - | - | - | - | |
| 20 |
|
|
|
| - | - | - | - | - | |
| 25 |
|
|
|
|
| - | - | - | - | |
| 30 |
|
|
|
|
| - | - | - | - | |
| 35 |
|
|
|
|
|
| - | - | - | |
| 40 | - |
|
|
|
|
| - | - | - | |
| 45 | - | - |
|
|
|
|
| - | - | |
| 50 | - | - |
|
| Стандартные |
| - | - | ||
| 55 | - | - | - |
| длины |
| - | - | ||
| 60 | - | - | - |
|
|
|
|
| - | |
| 65 | - | - | - | - |
|
| - | - | - | |
| 70 | - | - | - | - |
|
|
|
| - | |
| 75 | - | - | - | - |
|
| - | - | - | |
| 80 | - | - | - | - |
|
|
|
|
| |
| 90 | - | - | - | - | - |
|
|
|
| |
| 100 | - | - | - | - | - |
|
|
|
| |
| 120 | - | - | - | - | - | - |
|
|
| |
| 140 | - | - | - | - | - | - | - |
|
| |
| 160 | - | - | - | - | - | - | - |
|
| |
| 180 | - | - | - | - | - | - | - | - |
| |
| 200 | - | - | - | - | - | - | - | - |
| |
Пример условного обозначения винта классаточности В диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25мм, класса прочности 14Н, без покрытия:
Винт B.M10-6g×25.14H ГОСТ1481-84
То же, класса точности А, класса прочности 45Н, из стали40Х с химическим окисным покрытием, пропитанным маслом;
Винт A.M10-6g×25.45H.40X.05 ГОСТ1481-84
То же, из латуни ЛС 59-1, без покрытия:
Винт A.M10-6g×25.32 ГОСТ1481-84
1, 2. (Измененная редакция, Изм.№ 1).
3. Резьба - по ГОСТ24705-81, шаг резьбы - крупный. Недорез резьбы - нормальный по ГОСТ10549-80.
4. Радиус под головкой - по ГОСТ 24670-81.
5. Конец винта - цилиндрический по ГОСТ 12414-66.
6. Допуски и методы контроля размеров, отклонений формы; ирасположения поверхностей - пo ГОСТ1759.1-82.
7. Дефекты поверхности и методы контроля - по ГОСТ1759.2-82.
8. Механические свойства и методы испытаний винтов: изуглеродистой и легированной стали - по ГОСТ25556-82, из коррозионно-стойкой, жаропрочной, теплоустойчивой стали и изцветных сплавов - по ГОСТ 1759-70.
(Измененная редакция, Изм.№ 1).
9. Винты должны изготовляться с покрытиями: цинковымхроматированным, кадмиевым хроматированным, никелевым, окисным, пропитанныммаслом, фосфатным, пропитанным маслом, или без покрытия.
10. Остальные технические требования - по ГОСТ 1759-70.
(Измененная редакция, Изм.№ 1).
11. Теоретическая масса винтов указана в справочномприложении.
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | ||||||||
| 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
| 12 | 3,97 | - | - | - | - | - | - | - | - |
| 14 | 4,33 | 8,09 | - | - | - | - | - | - | - |
| 16 | 4,70 | 8,71 | 14,63 | - | - | - | - | - | - |
| 18 | 5,21 | 9,51 | 15,31 | - | - | - | - | - | - |
| 20 | 5,40 | 9,98 | 16,76 | 25,15 | - | - | - | - | - |
| 25 | 6,31 | 11,58 | 18,84 | 28,86 | 52,35 | - | - | - | - |
| 30 | 7,21 | 13,25 | 21,36 | 32,48 | 58,87 | - | - | - | - |
| 35 | 8,47 | 14,82 | 23,87 | 36,09 | 65,43 | 117,01 | - | - | - |
| 40 | - | 16.42 | 26,39 | 39,79 | 72,17 | 126,52 | - | - | - |
| 45 | - | - | 28,90 | 43,42 | 78,79 | 137,87 | 232,13 | - | - |
| 50 | - | - | 31,42 | 47,02 | 85,49 | 148,29 | 247,13 | - | - |
| 55 | - | - | - | 50,72 | 92,16 | 158,70 | 262,11 | - | - |
| 60 | - | - | - | 54.34 | 98,78 | 169,15 | 277,10 | 456,97 | - |
| 65 | - | - | - | - | 105,52 | 179,57 | - | - | - |
| 70 | - | - | - | - | 112,15 | 189,98 | 307,0 | 504,37 | - |
| 75 | - | - | - | - | 118,78 | 200,39 | - | - | - |
| 80 | - | - | - | - | 125,51 | 210,84 | 337,06 | 551,77 | 889,38 |
| 9Q | - | - | - | - | - | 231,61 | 367,04 | 599,17 | 958,16 |
| 100 | - | - | - | - | - | 252,47 | 397,02 | 646,57 | 1026,95 |
| 120 | - | - | - | - | - | - | 456,97 | 741,36 | 1164,52 |
| 140 | - | - | - | - | - | - | - | 836,16 | 1302,10 |
| 160 | - | - | - | - | - | - | - | 930,96 | 1439,67 |
| 180 | - | - | - | - | - | - | - | - | 1577,25 |
| 200 | - | - | - | - | - | - | - | - | 1714,82 |
Примечание. Для определения массы винтов,изготовленных из других материалов, значения массы, указанные в таблице, должныбыть умножены на коэффициент:
0,356 - для алюминиевогосплава;
0,97 - для бронзы;
1,08 - для латуни.
(Измененная редакция, Изм.№ 1).
