Стандарт распространяется на шурупы с полукруглой головкой с диаметром стержня от 1,6 до 10 мм.
| Обозначение: | ГОСТ 1144-80* |
| Название рус.: | Шурупы с полукруглой головкой. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 1144-70 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1982 |
| Разработан: | Министерство черной металлургии СССР |
| Утвержден: | Госстандарт СССР (30.06.1980) |
| Опубликован: | Издательство стандартов № 1980<br>ИПК Издательство стандартов № 1998 |
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ПОЛУКРУГЛОЙГОЛОВКОЙ
КОНСТРУКЦИЯ ИРАЗМЕРЫ
ГОСТ 1144-80
(СТ СЭВ 2329-80)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
| ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ Конструкция и размеры Half - round head wood screws. | ГОСТ (СТ СЭВ 2329-80) |
Датавведения 1982-01-01
Стандарт полностью соответствуетCT СЭВ 2329.
Требования настоящего стандартаявляются обязательными.
(Измененная редакция, Изм. №1, 2).

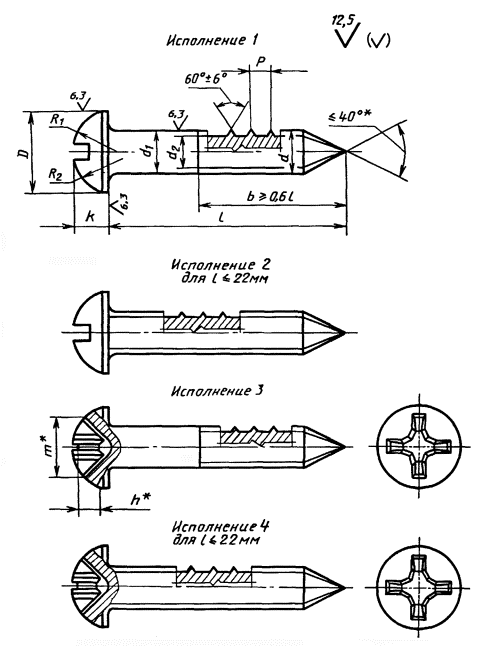

2. Конструкция и размеры шуруповдолжны соответствовать указанным на чертеже и втабл. 1и 2.
__________________
* Размеры для справок.
Таблица1
мм
| 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | ||
| Внутренний диаметр резьбы d2, не более | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
| Шаг резьбы Р (пред, откл. ± 0,2 Р) | 0,8 | 1 | 1,25 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,5 | 4,5 | |
| Диаметр головки D | 3,2 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| Высота головки К | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
| Радиус сферы | R1 » | 2,6 | 3,2 | 4,0 | 4,8 | 5,6 | 6,4 | 8,0 | 9,6 | 12,8 | 16,0 |
| R2 » | 1,3 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 4,0 | 4,8 | 6,4 | 8,0 | |
| Номер крестообразного шлица | - | 0 | 1 | 2 | 3 | 4 | |||||
| Диаметр крестообразного шлица m | - | 2 | 2,6 | 3,0 | 4,1 | 4,6 | 5,2 | 7,0 | 8,2 | 10,6 | |
| Глубина крестообразного шлица h, не более | - | 1,2 | 1,3 | 1,7 | 1,8 | 2,2 | 2,8 | 3,2 | 4,6 | 5,6 | |
| Глубина вхождения калибра в крестообразный шлиц. | не более | - | 1,3 | 1,4 | 1,8 | 2,2 | 2,5 | 3,1 | 3,7 | 5,1 | 6,3 |
| не менее | - | 1,0 | 1,1 | 1,5 | 1,7 | 2,0 | 2,6 | 3,2 | 4,6 | 5,8 | |
мм
| Длина шурупа l | Диаметр шурупа d | |||||||||
| 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
| 7 |
|
|
| - | - | - | - | - | - | - |
| 10 |
|
|
|
|
| - | - | - | - | - |
| 13 |
|
|
|
|
|
|
| - | - | - |
| 16 | - |
|
|
|
|
|
| - | - | - |
| (18) | - | - |
|
|
|
|
|
| - | - |
| 20 | - | - | Стандартные длины | - | - | |||||
| (22) | - | - |
|
|
|
|
|
| - | - |
| 25 | - | - |
|
|
|
|
|
| - | - |
| 30 | - | - | - |
|
|
|
|
| - | - |
| 35 | - | - | - | - |
|
|
|
| - | - |
| 40 | - | - | - | - |
|
|
|
| - | - |
| 45 | - | - | - | - | - |
|
|
| - | - |
| 50 | - | - | - | - | - |
|
|
|
| - |
| 60 | - | - | - | - | - |
|
|
|
| - |
| 70 | - | - | - | - | - | - |
|
|
| - |
| 80 | - | - | - | - | - | - | - |
|
|
|
| 90 | - | - | - | - | - | - | - |
|
|
|
| 100 | - | - | - | - | - | - | - |
|
|
|
Примечание. Длины шурупов,заключенные в скобках, применять не рекомендуется.
Пример условного обозначения шурупа исполнения 1, диаметром d =3 мм, длиной l =20 мм из низкоуглеродистой стали, без покрытия
Шуруп1 - 3×20 ГОСТ 1144-80
То же, с цинковым покрытиемтолщиной 6 мкм, нанесенным способом катодного восстановления хроматированным
Шуруп1 - 3×20.016 ГОСТ 1144-80
То же, исполнения 2, изкоррозионностойкой стали, без покрытия
Шуруп2 - 3×20.2 ГОСТ 1144-80
(Измененная редакция, Изм. №2).
3. Шлицы прямые -по ГОСТ 24669, крестообразные - по ГОСТ 10753.
(Измененная редакция, Изм. №2).
3а. Диаметр гладкой частистержня d1 должен быть не менее диаметра под накатку резьбыили не превышать номинального значения наружного диаметра резьбы шурупа.
3б. Радиус подголовкой - по ГОСТ 24670.
3а, 3б. (Введеныдополнительно, Изм. № 2).
4. Техническиетребования - по ГОСТ 1147.
5. Теоретическая масса шуруповуказана в приложении1.
6. Допускается при необходимостиобеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1января 1980 г., по согласованию с потребителем изготовлять шурупы с допускамипо приложению2.
| Длина шурупа l, мм | Теоретическая масса 1000 шт. стальных шурупов, кг » при номинальном диаметре резьбы d, мм | |||||||||
| 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
| 7 | 0,13 | 0,20 | 0,33 | - | - | - | - | - | - | - |
| 10 | 0,16 | 0,26 | 0,42 | 0,64 | 0,89 | - | - | - | - | - |
| 13 | 0,20 | 0,32 | 0,51 | 0,77 | 1,07 | 1,44 | 2,40 | - | - | - |
| 16 | - | 0,38 | 0,60 | 0,90 | 1,25 | 1,67 | 2,76 | - | - | - |
| 18 | - | - | 0,66 | 0,99 | 1,36 | 1,83 | 3,00 | 4,53 | - | - |
| 20 | - | - | 0,71 | 1,08 | 1,48 | 1,98 | 3,24 | 4,88 | - | - |
| 22 | - | - | 0,77 | 1,16 | 1,60 | 2,14 | 3,49 | 5,22 | - | - |
| 25 | - | - | 0,86 | 1,30 | 1,78 | 2,36 | 3,85 | 5,74 | - | - |
| 30 | - | - | - | 1,52 | 1,07 | 2,75 | 4,45 | 6,61 | - | - |
| 35 | - | - | - | - | 2,36 | 3,14 | 5,06 | 7,47 | - | - |
| 40 | - | - | - | - | 2,66 | 3,52 | 5,67 | 8,34 | - | - |
| 45 | - | - | - | - | - | 3,91 | 6,27 | 9,20 | - | - |
| 50 | - | - | - | - | - | 4,29 | 6,88 | 10,07 | 18,47 | - |
| 60 | - | - | - | - | - | 5,06 | 8,09 | 11,80 | 21,52 | - |
| 70 | - | - | - | - | - | - | 9,30 | 13,53 | 24,57 | - |
| 80 | - | - | - | - | - | - | - | 15,26 | 27,63 | 44,39 |
| 90 | - | - | - | - | - | - | - | 16,99 | 30,68 | 49,14 |
| 100 | - | - | - | - | - | - | - | 18,72 | 33,73 | 53,89 |
Примечание. Для определения массы шурупов из латуни массы,указанные в таблице, следует умножить на коэффициент 1,08.
| Поля допусков | |
| по ЕСДП СЭВ | по системе ОСТ |
| h14 | В7 |
| js15 | CM8 |
| js17 | СМ10 |
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНМинистерством черной металлургии СССР
РАЗРАБОТЧИКИ
В. Г. Вильде, Р. В. Жирова,Т. М. Хлопунова, Т. Е. Юрченко
2. УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартамот 30.06.80 № 3274
3. Стандарт полностьюсоответствует СТ СЭВ 2329-80
4. ВЗАМЕН ГОСТ 1144-70
5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 1147-80 | |
| ГОСТ 10753-86 | |
| ГОСТ 24669-81 | |
| ГОСТ 24670-81 | |
| СТ СЭВ 2329-80 |
6. Проверен в 1990 г. ПостановлениемГосстандарта от 29.03.91 № 406 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ(октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте1991 г. (ИУС 3-82, 6-91)
