ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВАИЗМЕРЕНИЙ

ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙЭТАЛОН
И ОБЩЕСОЮЗНАЯ ПОВЕРОЧНАЯСХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙОБЪЕМНОГОРАСХОДА ВОДЫ
В ДИАПАЗОНЕ 2,8·10^-8÷2,8·10^-2м³/с

ГОСТ 8.374-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Б.И. Лобов (руководитель темы), Н.Ш. Сидорова

ВНЕСЕН Государственным комитетом СССР по стандартам

Зам. председателя В.И. Кипаренко

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22 февраля 1980г. № 840

СОДЕРЖАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР

Постановлением Государственного комитета СССР по стандартам от 22 февраля 1980г. № 840 срок введения установлен

с 01.01. 1981г.

Настоящий стандарт распространяется нагосударственный специальный эталон и общесоюзную поверочную схему для средствизмерений объемного расхода воды в диапазоне 2,8·10^-8÷2,8·10^-2 м³/с и устанавливает назначение государственногоспециального эталона единицы объемного расхода воды в диапазоне 2_,8·10^-4÷ 2,8·10^-3 м³/с кубического метра в секунду (м³/с), комплекс основных средствизмерений, входящих в его состав, основные метрологические параметры эталона ипорядок передачи размера единицы объемного расхода воды от специального эталонапри помощи образцовых средств измерений рабочим средствам измерений с указаниемпогрешностей и основных методов поверки.

1. ГОСУДАРСТВЕННЫЙСПЕЦИАЛЬНЫЙ ЭТАЛОН

1.1. Государственный специальный эталонпредназначен для воспроизведения и хранения единицы объемного расхода воды вдиапазоне 2_,8·10^-4÷ 2,8·10^-3 м³/с и передачи размера единицы при помощиобразцовых средств измерений рабочим средствам измерений, применяемым внародном хозяйстве СССР с целью обеспечения единства измерений в стране.

1.2. В основу измеренийобъемного расхода воды в диапазоне 2_,8·10^-8÷2,8·10^-2 м³/с, выполняемых в СССР, должна бытьположена единица, воспроизводимая указанным государственным эталоном.

1.3. Государственныйспециальный эталон состоит из комплекса следующих средств измерений:

прецизионный генератор сигналов;

дискретный электропривод;

гидровытеснитель;

гидроразделитель;

измерительный участок с переключателямипотока;

пульт управления.

1.4. Диапазон значенийобъемного расхода воды, воспроизводимый эталоном, составляет 2_,8·10^-4÷ 2,8·10^-3 м³/с.

1.5. Государственныйспециальный эталон обеспечивает воспроизведение единицы со среднимквадратическим отклонением результата измерений (S₀)» не превышающим3·10^-4, при неисключенной систематической погрешности(Θ₀), не превышающей 5·10^-4.

1.6. Для обеспечениявоспроизведения единицы объемного расхода воды в диапазоне 2_,8·10^-4÷ 2,8·10^-3 м³/с с указанной точностью должны бытьсоблюдены правила хранения и применения эталона, утвержденные в установленномпорядке.

1.7. Государственныйспециальный эталон применяют для передачи размера единицы объемного расходаводы образцовым и рабочим средствам измерений высокой точности непосредственнымсличением.

2. ОБРАЗЦОВЫЕ СРЕДСТВАИЗМЕРЕНИЙ

2.1. Образцовые средства измерений, заимствованные из других поверочных схем

2.1.1. В качестве образцовыхсредств измерений, заимствованных из других поверочных схем, применяютобразцовые металлические мерники 1-го разряда, образцовые меры времени ичастоты, образцовые ртутные равноделенные термометры 1-го разряда, образцовыегири 3-го разряда, набор образцовых денсиметров общего назначения 1-го разряда.

2.1.2. Образцовые средстваизмерений, заимствованные из других поверочных схем, применяют для аттестацииобразцовых средств измерений методом косвенных измерений.

2.2. Образцовые средства измерений.

2.2.1. В качестве образцовых средствизмерений применяют наборы образцовых расходомеров и образцовые поверочныерасходомерные установки с соотношением диапазонов измерений не менее 1:5.

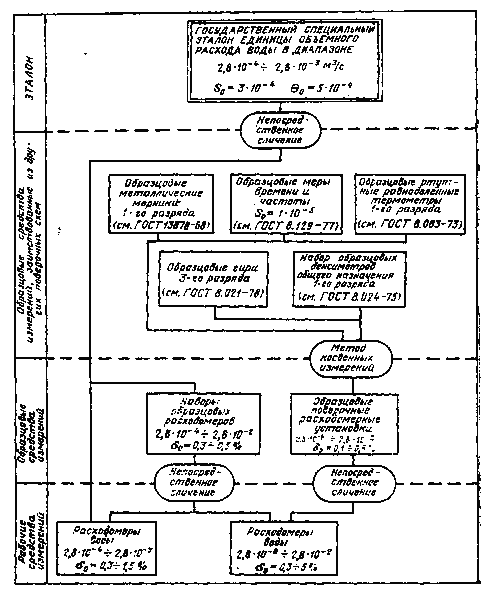

Общесоюзная поверочная схема для средств намерений
объемного расхода воды в диапазоне 2_,8·10^-8÷2,8·10^-2 м³/с

2.2.2. Пределы допускаемыхотносительных погрешностей (δ₀)образцовых средств измерений составляют от 0,1 до 0,5 %.

2.2.3. Образцовые средстваизмерений применяют для поверки рабочих средств измерений непосредственнымсличением.

3. РАБОЧИЕ СРЕДСТВАИЗМЕРЕНИЙ

3.1. В качестве рабочихсредств измерений применяют расходомеры воды.

3.2. Пределы допускаемыхотносительных погрешностей рабочих средств измерений составляют от 0,3 до 5%.

3.3. Соотношение пределовдопускаемых относительных погрешностей образцовых и рабочих средств измеренийдолжно быть не более 1:3.
